Презентация "Естественная вентиляция"

Казенное общеобразовательное учреждение Воронежской области

«Воронежский центр психолого-педагогической реабилитации и коррекции»

Естественная вентиляция

Урок технологии в 8 классе

Раздел «Технологии домашнего хозяйства»

Учитель: Волкова С.Н.

Воронеж

2016

Вентиляция (от лат. ventilatio — проветривание)

Вентиляция обеспечивает обмен воздуха в помещениях для удаления избытков теплоты, влаги и вредных веществ.

Вентиляция бывает естественная и механическая.

Естественная вентиляция – это когда  воздух поступает в помещение и удаляется из него вследствие разности температур наружного и внутреннего воздуха, а также под воздействием ветра.

Приточно-вытяжная вентиляция обеспечивает одновременно подачу воздуха в помещение и организованное удаление его.

Принципы работы естественной вентиляции

Более плотный и тяжёлый холодный воздух опускается вниз,

а тёплый воздух поднимается вверх (всплывает).

Принципы работы естественной вентиляции

Так как столб горячего воздуха легче столба холодного воздуха, то давление в трубе ниже, чем снаружи. Это вызывает поток воздуха в трубе.

Движущая сила тяги определяется перепадом высот входа и удаления воздуха.

V= 1,94 м/с

10 м

5 м

V= 1,37 м/с

0° С

20° С

20° С

Схема притока – оттока воздуха в квартире

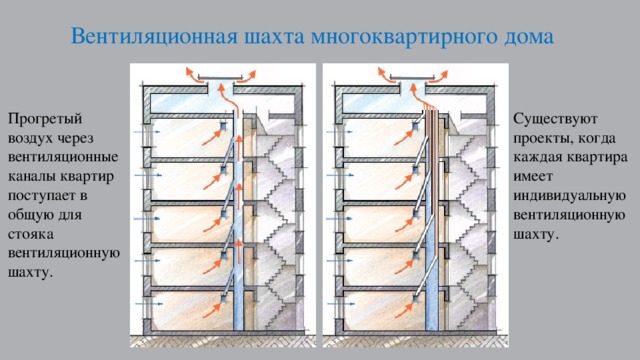

Вентиляционная шахта многоквартирного дома

Прогретый воздух через вентиляционные каналы квартир поступает в общую для стояка вентиляционную шахту.

Существуют проекты, когда каждая квартира имеет индивидуальную вентиляционную шахту.

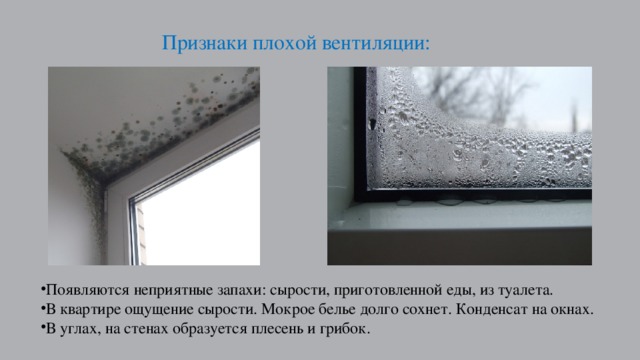

Признаки плохой вентиляции:

• Появляются неприятные запахи: сырости, приготовленной еды, из туалета.
• В квартире ощущение сырости. Мокрое белье долго сохнет. Конденсат на окнах.
• В углах, на стенах образуется плесень и грибок.

Проверка работы естественной вентиляции

При открытой форточке к решетке вентканала прикладывают лист тонкой бумаги. Если отпустить руку и бумага не падает, то вентиляция функционирует отлично.

Для точного замера используют анемометр.

!!!

Помните, что при жаре на улице воздух, находящийся в квартире, плохо вытесняется через вентиляционные каналы.

Вывод:

Достоинство: не требует затрат на электроэнергию.

Недостаток:   зависимость от разности температур на улице и в помещении,

а также от ветра.

Требование: содержать вентиляционные каналы и шахты в чистоте.

Работоспособная естественная вентиляция позволяет обеспечить требуемый воздухообмен, безопасное и комфортное проживание в квартире.

Ссылки:

http://docs.cntd.ru/document/1200095527

http://www.studfiles.ru/preview/485142/

http://cleanair31.ru/gallery/shkaf-kupe/big/6.jpg

http://kamburg.ru/simages/pochemu_zapotevayut_plastikovie_okna_vnutri_3.jpg

http://stroy-king.ru/sposoby-proverki-ventilyacii-v-kvartire-uluchshenie-vozduxoobmena-svoimi-silami.html

http://www.podolsk.ru/images/news-images/2015-03/168508db476f8c67d5be32da776fdf61.jpg

Удаление неприятных запахов и вредных газов происходит вместе с теплым воздухом через вытяжные каналы в санузле и на кухне .

с

Поступление свежих масс происходит через форточки, окна, двери и особые клапаны
