Презентация к уроку.

ИСПОЛНИТЕЛЬ РОБОТ. ВЕТВЛЕНИЕ.

7 класс

К учебнику:

информатика. Учебник для 7 класса.   Босова Л.Л.

4-е изд. - М.: 2012. — 237с.

КОМАНДА ВЕТВЛЕНИЯ

Форма организации действий, при которой в зависимости от выполнения или невыполнения некоторого условия совершается либо одна, либо другая последовательность действий, называется ветвлением .

ЕСЛИ, ТО, ИНАЧЕ

ЕСЛИ, ТО, ИНАЧЕ, ВСЕ – служебные слова для Робота:

ЕСЛИ  условие 

ТО  серия действий 1 

ИНАЧЕ  серия действий 2 

ВСЕ

Пусть Робот находится в горизонтальном коридоре, нижняя граница которого сплошная, а в верхней имеются выходы.

Требуется провести Робота через весь коридор и закрасить клетки коридора, не имеющие верхних границ.

НЦ ПОКА НЕ снизу свободно

ЕСЛИ сверху свободно

ТО закрасить

ВСЕ

вправо

КЦ

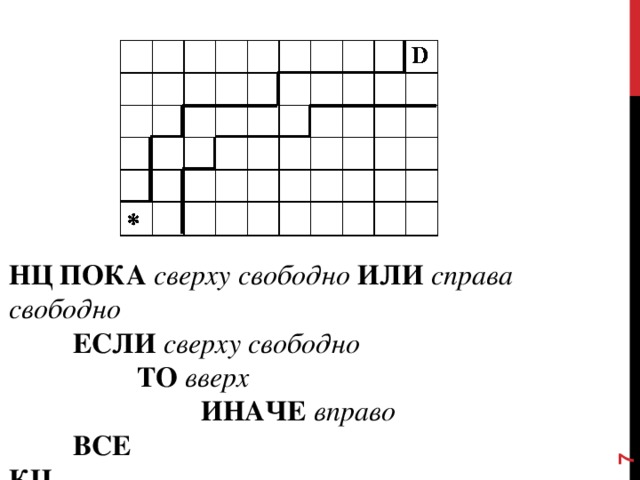

№ 16 (Учебник) Написать программу, с помощью которой Робот может пройти по коридору от левого нижнего угла поля к правому верхнему. Коридор имеет ширину в одну клетку и тянется в направлении слева-снизу право-влево. Пример возможного коридора:

НЦ ПОКА сверху свободно ИЛИ справа свободно

ЕСЛИ сверху свободно

ТО вверх

ИНАЧЕ вправо

ВСЕ

КЦ

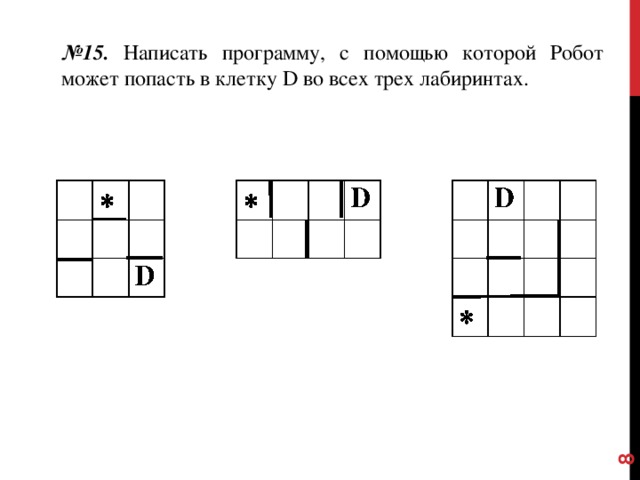

№ 15. Написать программу, с помощью которой Робот может попасть в клетку D во всех трех лабиринтах.

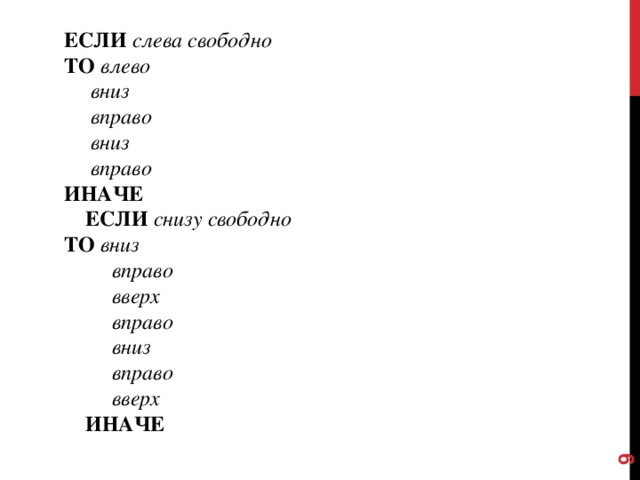

ЕСЛИ слева свободно

ТО влево

вниз

вправо

вниз

вправо

ИНАЧЕ

ЕСЛИ снизу свободно

ТО вниз

вправо

вверх

вправо

вниз

вправо

вверх

ИНАЧЕ
