Презентация к уроку черчения по теме "Сопряжение"

Сопряжения

Урок черчения

Цель урока

Знакомство с правилами геометрических построений.

Наглядное изображение и чертеж рычага

Каков характер линии, соединяющей 2 окружности?

ПЛАВНЫЙ

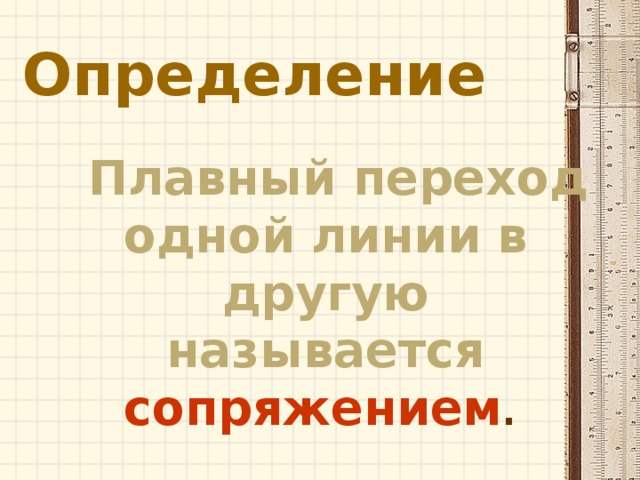

Определение

Плавный переход одной линии в другую называется сопряжением .

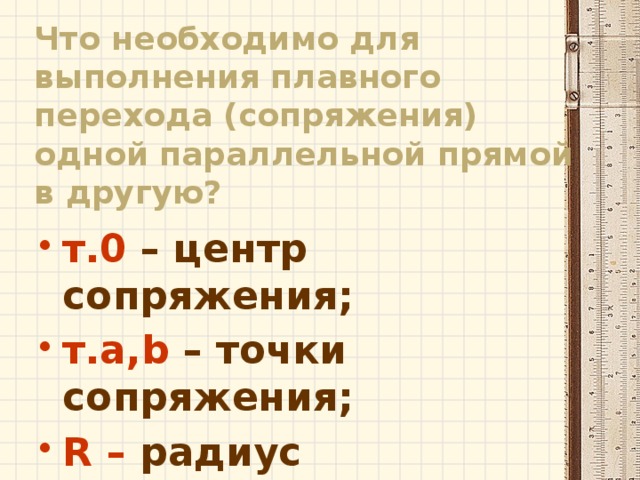

Что необходимо для выполнения плавного перехода (сопряжения) одной параллельной прямой в другую?

• т.0 – центр сопряжения;
• т.a,b – точки сопряжения;
• R – радиус сопряжения.

Сопряжение углов заданным радиусом сопряжения R=15

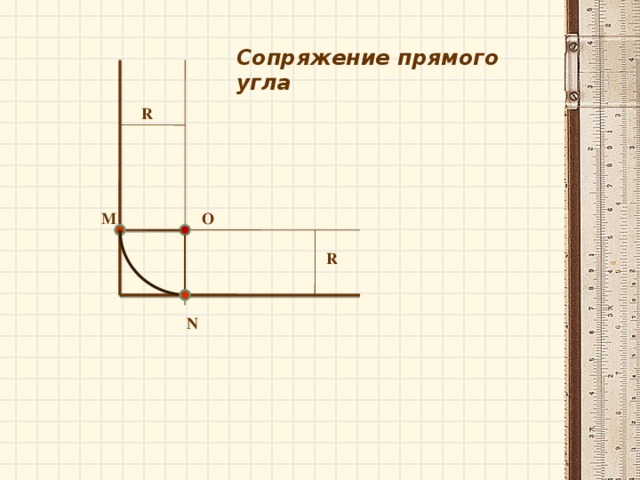

Сопряжение прямого угла

R

M

O

R

N

Сопряжение острого угла.

R

M

O

R

N

Сопряжение тупого угла

R

O

R

N

Сопряжение двух параллельных прямых

N

M

Сопряжение прямой и окружности

Rок- 30

Rсоп- 10

Ro+ Rc

O

R

Укажите последовательность (работы) выполнения сопряжения.

• Найти равноудаленную точку , центр сопряжения ;
• Найти точки сопряжения a,b ;
• Провести дугу из центра сопряжения между сопрягаемыми точками.

Сопряжение дуг двух окружностей дугой заданного радиуса.

Рассмотрим пример внешнего сопряжения дуг двух окружностей дугой заданного радиуса. Заданы радиусы R 1 и R 2 дуг двух окружностей. Необходимо построить их сопряжение третьей дугой радиуса R.

Внутреннее сопряжение дуг двух окружностей дугой заданного радиуса.

Даны две дуги окружностей с центром O 1 и O 2 ,радиусы которых соответственно равны R 1 и R 2 .

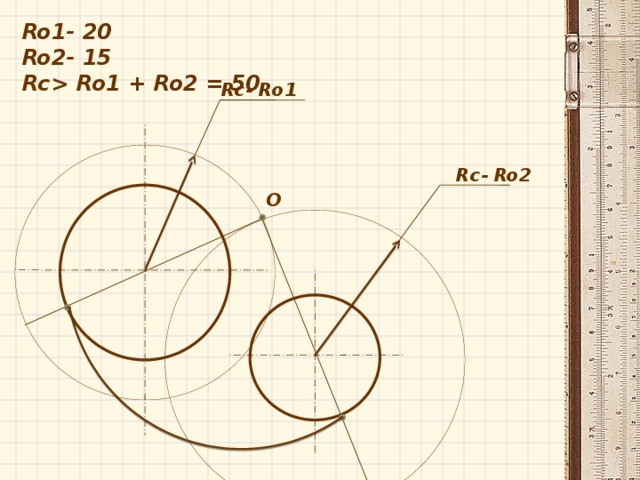

Ro1 + Ro2 = 50 Rc- Ro1 Rc- Ro2 О " width="640"

Ro1- 20

Ro2- 15

Rc Ro1 + Ro2 = 50

Rc- Ro1

Rc- Ro2

О

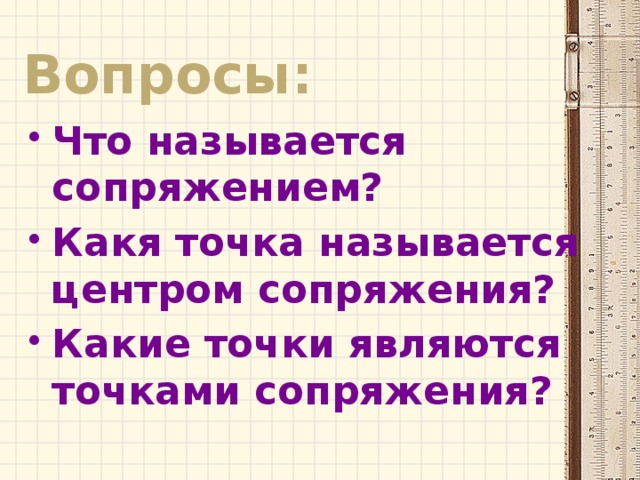

Вопросы:

• Что называется сопряжением?
• Какя точка называется центром сопряжения?
• Какие точки являются точками сопряжения?
