Презентация по технологии "Термообработка"

ТЕМА УРОКА : « ВЛИЯНИЕ ТЕРМООБРАБОТКИ НА СТРУКТУРУ И СВОЙСТВА Fe – C СПЛАВОВ »

ЦЕЛИ УРОКА:

1.СФОРМИРОВАТЬ ПОНЯТИЯ О СУЩНОСТИ И НАЗНАЧЕНИИ

ТЕРМИЧЕСКОЙ ОБРАБОТКИ;

2.ПОЗНАКОМИТЬСЯ С ВИДАМИ ТЕРМИЧЕСКОЙ ОБРАБОТКИ;

ИХ СУЩНОСТЬЮ И НАЗНАЧЕНИЕМ;

3 ПОЗНАКМИТЬСЯ С РЕЖИМАМИ ТЕРМООБРАБОТКИ И ИХ

ВЛИЯНИЕМ НА КАЧЕСТВО ИЗДЕЛИЙ.

технологический процесс, при котором путем теплового воздействия изменяют структуру и свойства металлов и сплавов .

РЕЖИМЫ ТЕРМООБРАБОТКИ:

• температура нагрева;
• скорость нагрева;
• длительность выдержки;
• скорость охлаждения.

ОТЖИГ

ЗАКАЛКА

НОРМАЛИЗАЦИЯ

ОТПУСК

Нагрев стали выше

температуры фазовых

превращений с последующим

медленным охлаждением

Нагрев стали до температуры

ниже АС 1 , выдержка при этой

Температуре и последующее

охлаждение с заданной скоростью.

(обычно на воздухе )

Нагрев доэвтектоидной стали

до температуры выше АС 3 ,

а заэвтектоидной – выше АС m

на 50-60 о с последующим

охлаждением на воздухе.

Нагрев стали до температуры

выше фазовых превращений,

выдержка при этой

температуре и быстрое

охлаждение со скоростью

больше критической.

ОТЖИГ

полный

неполный

Нагрев заэвтектоидной

Нагрев доэвтектоидной

стали выше Ас 1 на 30- 40 о С,

выдержка при этой температуре

и медленное охлаждение.

стали выше Ас 3 на 30- 50 о С,

выдержка при этой температуре

и медленное охлаждение

вместе с печью.

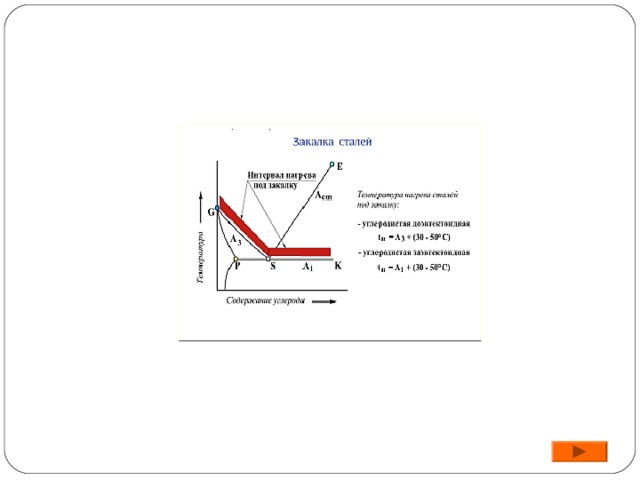

ЗАКАЛКА

Полная

Неполная

Нагрев доэвтектоидной стали

выше АС 3 на 30 - 50 о С, выдержка

при этой температуре и быстрое

охлаждение.

Нагрев заэвтектоидной стали

выше АС 1 на 30-50 о С, выдержка

при этой температуре и быстрое

охлаждение.

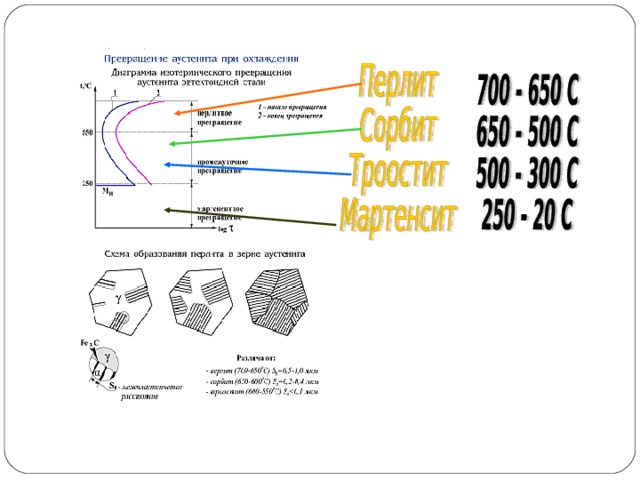

ОТПУСК

Высокий отпуск

Низкий отпуск

Средний отпуск

80 -250 о С

500-650 о С

300 - 500 о С

Структура –

Структура –

Структура –

сорбит отпуска

троостит отпуска

мартенсит отпуска

Твердость снижается,

повышается вязкость

и пластичность.

Твердость сохраняется

Твердость снижается,

повышается вязкость

и пластичность.

450-500 НВ

600-700 НВ

300 НВ

Охарактеризовать основные виды отпуска. Материал оформить в виде таблицы.

ВИД ОТПУСКА

ТЕМПЕРАТУРА НАГРЕВА

ОХЛАЖДЕНИЕ

ПОЛУЧЕННАЯ СТРУКТУРА

СВОЙСТВА ПРИМЕН.
