Построение сечений тетраэдра и параллелепипеда.

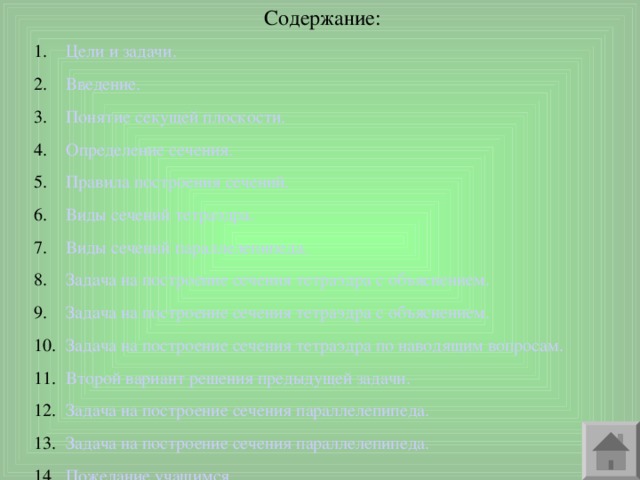

• Цели и задачи.
• Введение.
• Понятие секущей плоскости.
• Определение сечения.
• Правила построения сечений.
• Виды сечений тетраэдра.
• Виды сечений параллелепипеда.
• Задача на построение сечения тетраэдра с объяснением.
• Задача на построение сечения тетраэдра с объяснением.
• Задача на построение сечения тетраэдра по наводящим вопросам.
• Второй вариант решения предыдущей задачи.
• Задача на построение сечения параллелепипеда.
• Задача на построение сечения параллелепипеда.
• Пожелание учащимся.

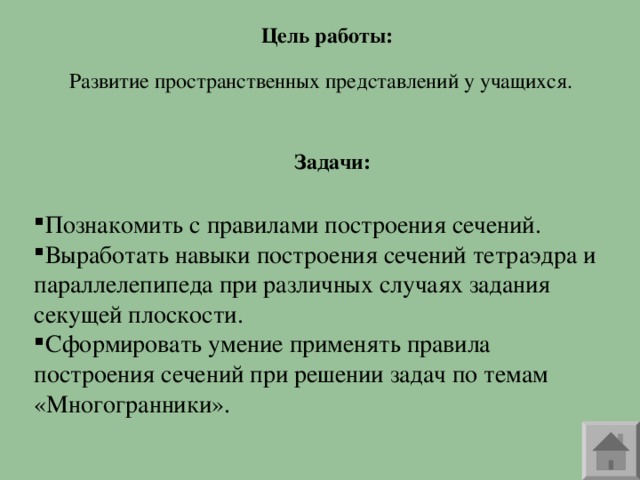

Цель работы:

Задачи:

• Познакомить с правилами построения сечений.
• Выработать навыки построения сечений тетраэдра и параллелепипеда при различных случаях задания секущей плоскости.
• Сформировать умение применять правила построения сечений при решении задач по темам «Многогранники».

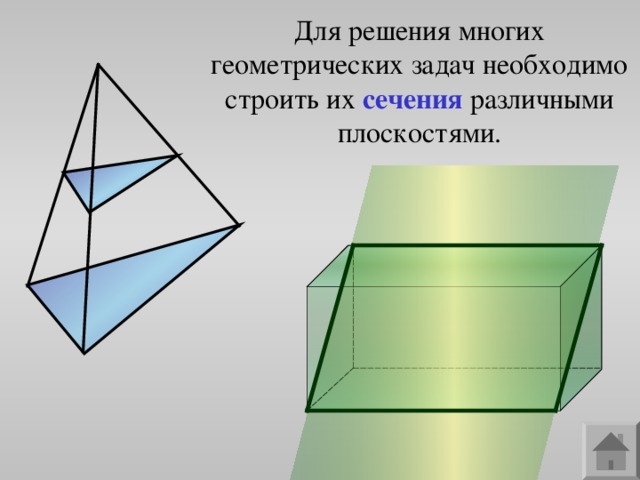

Для решения многих геометрических задач необходимо строить их сечения различными плоскостями.

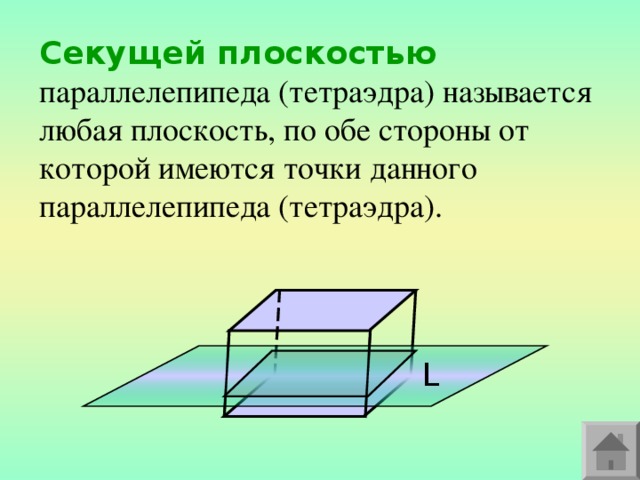

Секущей плоскостью параллелепипеда ( тетраэдра) называется любая плоскость, по обе стороны от которой имеются точки данного параллелепипеда (тетраэдра).

L

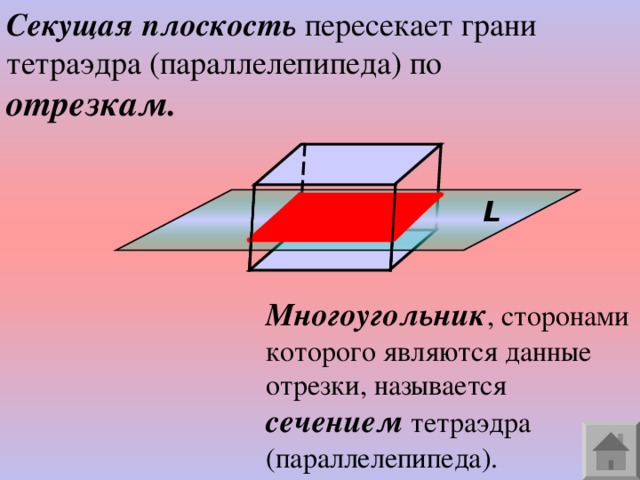

Секущая плоскость пересекает грани тетраэдра (параллелепипеда) по отрезкам.

L

Многоугольник , сторонами которого являются данные отрезки, называется сечением тетраэдра (параллелепипеда).

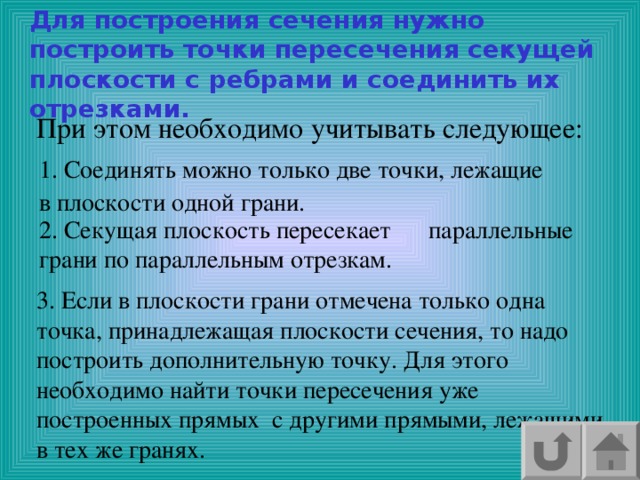

Для построения сечения нужно построить точки пересечения секущей плоскости с ребрами и соединить их отрезками.

При этом необходимо учитывать следующее:

1. Соединять можно только две точки, лежащие

в плоскости одной грани.

2. Секущая плоскость пересекает параллельные грани по параллельным отрезкам.

3. Если в плоскости грани отмечена только одна точка, принадлежащая плоскости сечения, то надо построить дополнительную точку. Для этого необходимо найти точки пересечения уже построенных прямых с другими прямыми, лежащими в тех же гранях.

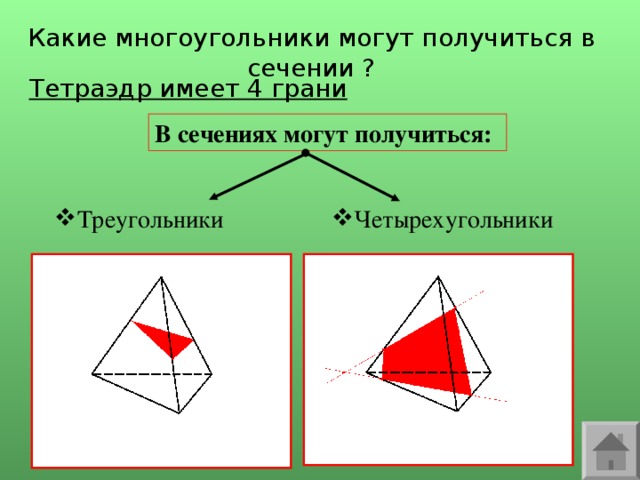

Какие многоугольники могут получиться в сечении ?

Тетраэдр имеет 4 грани

В сечениях могут получиться:

• Четырехугольники

• Треугольники

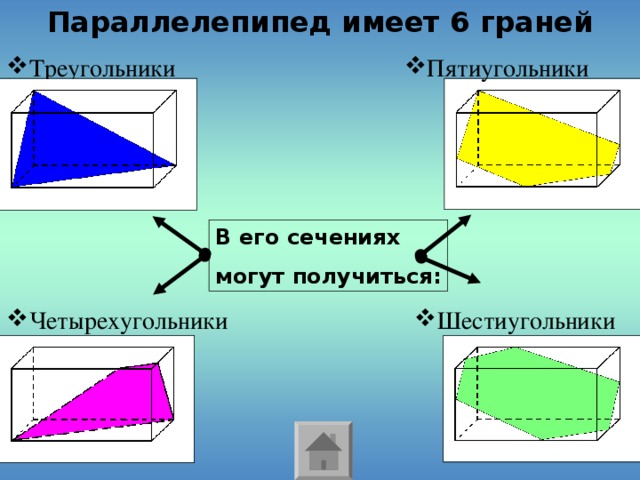

Параллелепипед имеет 6 граней

• Треугольники

• Пятиугольники

В его сечениях

могут получиться:

• Четырехугольники

• Шестиугольники

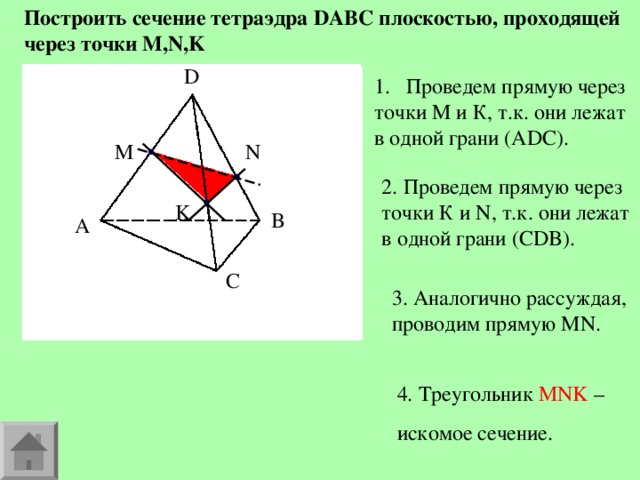

Построить сечение тетраэдра DABC плоскостью, проходящей через точки M , N , K

D

D

• Проведем прямую через

точки М и К, т.к. они лежат

в одной грани (А DC ).

M

N

2. Проведем прямую через точки К и N , т.к. они лежат в одной грани (С DB ).

K

B

A

B

A

C

C

3. Аналогично рассуждая, проводим прямую MN .

4. Треугольник MNK –

искомое сечение.

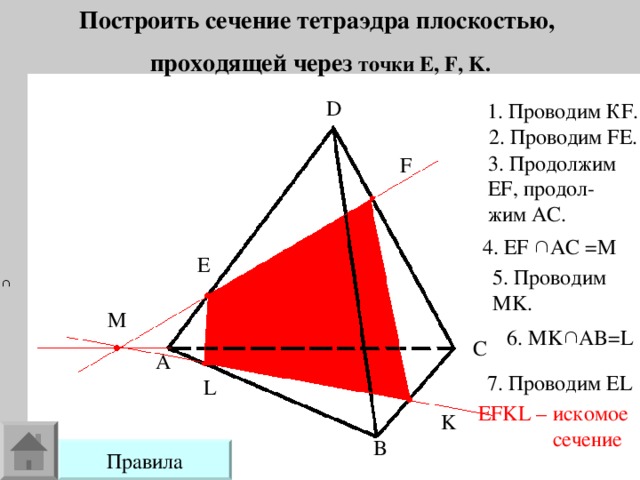

Построить сечение тетраэдра плоскостью,

проходящей через точки E , F , K .

D

1. Проводим К F .

2. Проводим FE .

3. Продолжим EF , продол- жим AC .

F

4. EF AC = М

E

5. Проводим MK .

M

6. MK AB=L

C

A

7. Проводим EL

L

EFKL – искомое

сечение

K

B

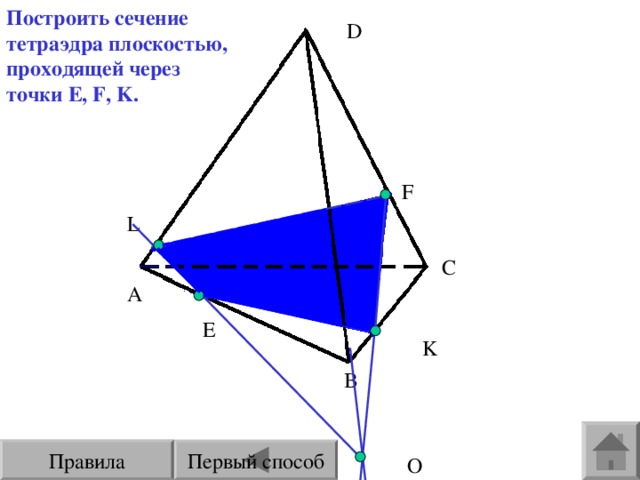

Построить сечение тетраэдра плоскостью,

проходящей через точки E , F , K .

D

?

Е LFK

С точкой F

F и K , Е и К

F

L

C

M

A

E

K

B

Построить сечение тетраэдра плоскостью,

проходящей через точки E , F , K .

D

F

L

C

A

E

K

B

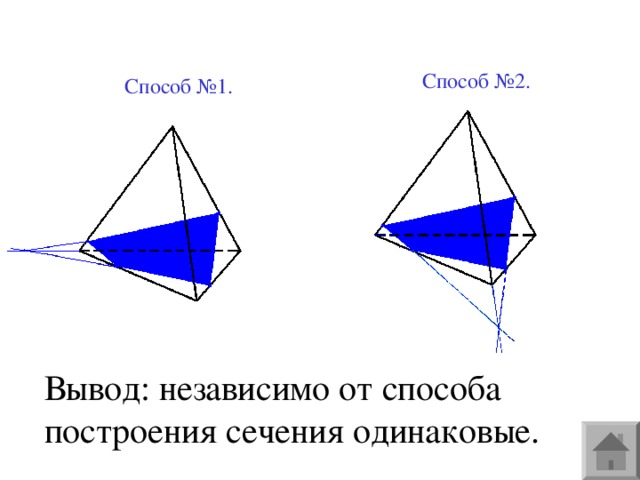

Способ №2.

Способ №1.

Вывод: независимо от способа построения сечения одинаковые.

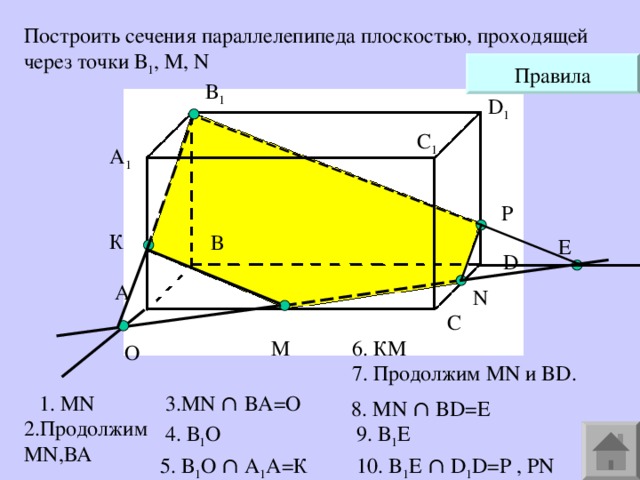

Построить сечения параллелепипеда плоскостью, проходящей через точки В 1 , М, N

1

D 1

1

A 1

P

D

N

M

O

7. Продолжим MN и BD .

1. MN

3. MN ∩ BA=O

8 . MN ∩ BD=E

2.Продолжим MN ,ВА

1

9. В 1 E

1 1

10. B 1 Е ∩ D 1 D=P , PN

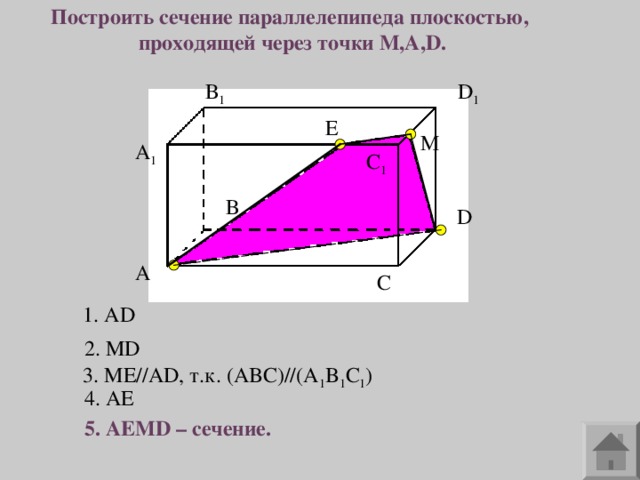

Построить сечение параллелепипеда плоскостью,

проходящей через точки M,A,D.

1

D 1

E

A 1

1

D

1. AD

2. MD

3. ME//AD , т.к. ( ABC)//(A 1 B 1 C 1 )

4. AE

5. AEMD – сечение.
