Презентация к уроку "Принадлежности и инструмент сварщика"

ТЕМА УРОКА:

ПРИНАДЛЕЖНОСТИ И ИНСТРУМЕНТ СВАРЩИКА

Цели урока:

• образовательная : изучение видов инструмента и принадлежностей сварщика;

• развивающая: развитие логического мышления ( на основе усвоения учащимися причинно-следственных связей, сравнительного анализа);

• воспитательная: воспитания в учениках средствами урока уверенности в своих силах.

Инструментом и принадлежностями электросварщика являются: электрододержатель, щиток или маска, специальный молоток с зубилом, стальная щетка, металлические клейма для маркировки сварных швов и ящик или сумка для хранения и переноски электродов и инструмента.

ЭЛЕКТРОДОДЕРЖАТЕЛЬ

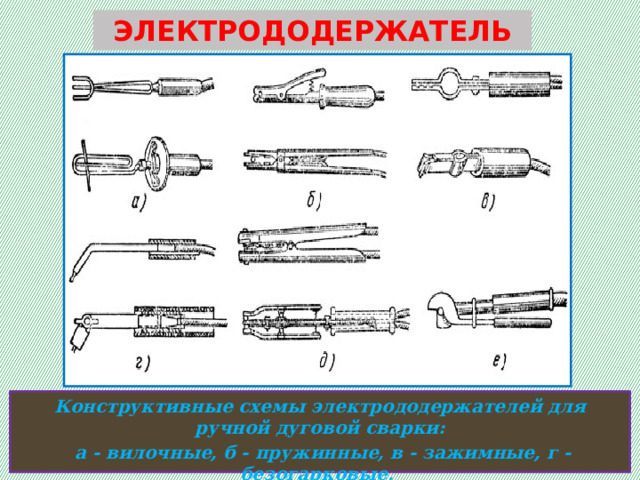

Конструктивные схемы электрододержателей для ручной дуговой сварки:

а - вилочные, б - пружинные, в - зажимные, г - безогарковые,

д - двух - электродные, е - со стопорным кольцом.

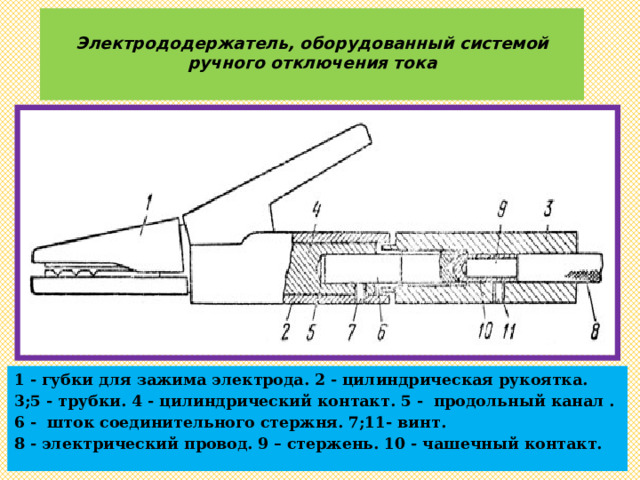

Электрододержатель, оборудованный системой ручного отключения тока

1 - губки для зажима электрода. 2 - цилиндрическая рукоятка.

3;5 - трубки. 4 - цилиндрический контакт. 5 - продольный канал .

6 - шток соединительного стержня. 7;11- винт.

8 - электрический провод. 9 – стержень. 10 - чашечный контакт.

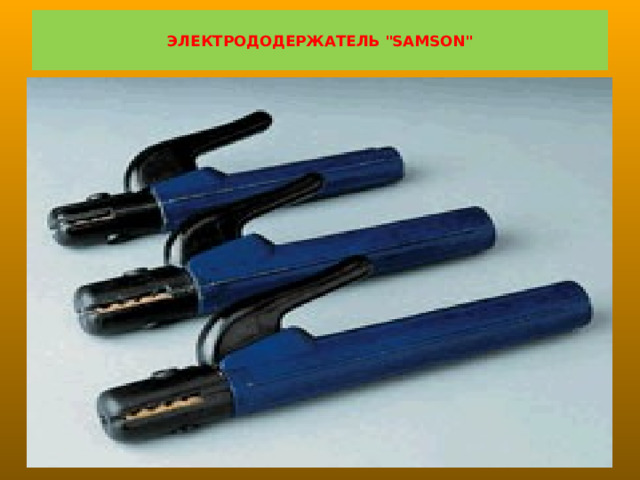

Электрододержатель "Samson"

Электрододержатель должен выдерживать без ремонта 8000 зажимов электродов. Время смены электрода не должно превышать 4 с.

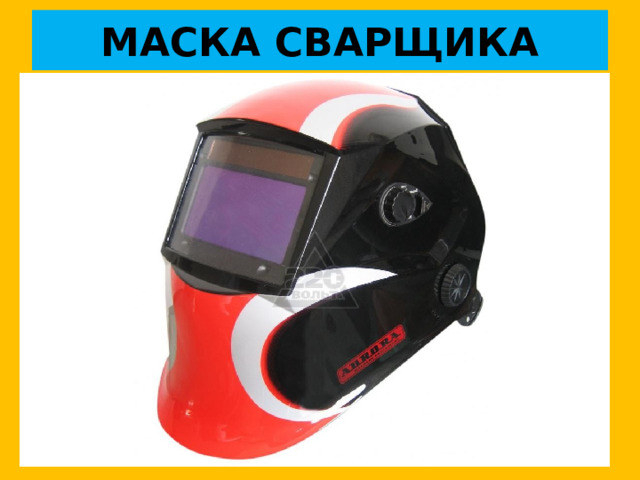

МАСКА СВАРЩИКА

Щитки и маски применяются для предохранения глаз и кожи лица сварщиков от вредного влияния каски загнуть электрических лучей и брызг расплавленного металла. Масса щитка не должна превышать 0,48 кг, маски - 0,50 кг.

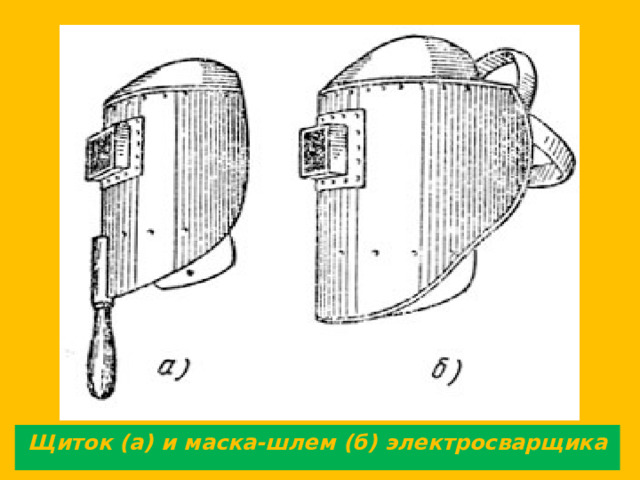

Щиток (а) и маска-шлем (б) электросварщика

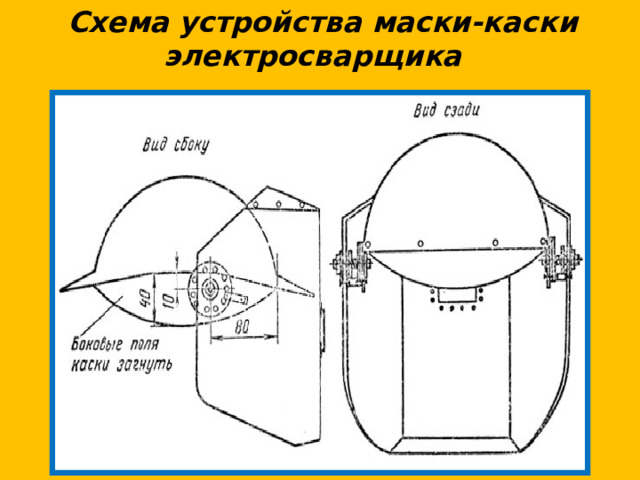

Схема устройства маски-каски электросварщика

За процессом сварки наблюдают через специальные стекла – светофильтры. Номер светофильтра зависит от силы тока, свариваемого материала, вида сварки.

Темные стекла-светофильтры марки Э-1 применяют при величине тока до 70 А, Э-2 - при величине тока до 200 А, Э-3 - при величине тока 400 А Э-4 - при величине тока больше 400 А. Светофильтр защищают от брызг снаружи обычным оконным стеклом. Прозрачное стекло сменяется по мере загрязнения.

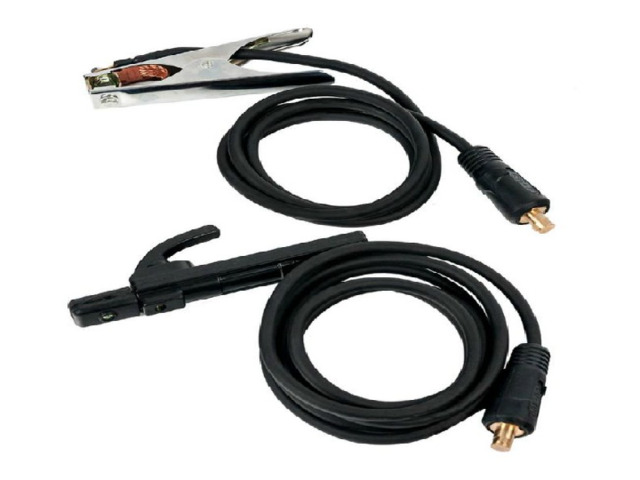

Сварочные провода . Ток от силовой сети подводится к сварочным аппаратам по проводам марки КРПТ. От сварочных аппаратов к рабочим местам сварочный ток поступает по гибкому проводу марки ПРГ, АПР или ПРГД с резиновой изоляцией. К электрододержателю должен быть подключен гибкий медный провод марки ПРГД длиной не менее 3 м.

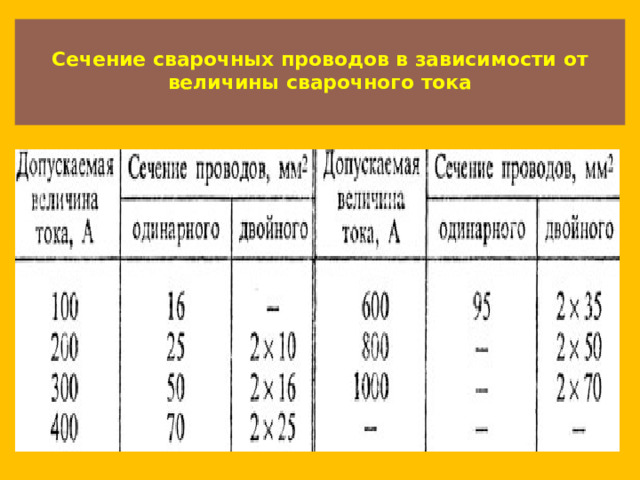

Сечение сварочных проводов в зависимости от величины сварочного тока

Токоведущие провода надежно подсоединяют при помощи специальных зажимов.

Токоподводящие зажимы:

А — с пружинным зажимом; Б — с винтовым зажимом; В — с винтовой струбциной.

Длина проводов от сварочных аппаратов к рабочему месту не должна быть более 30-40 м.

При большей длине проводов напряжение в них значительно упадет, что приведет к уменьшению напряжения дуги.

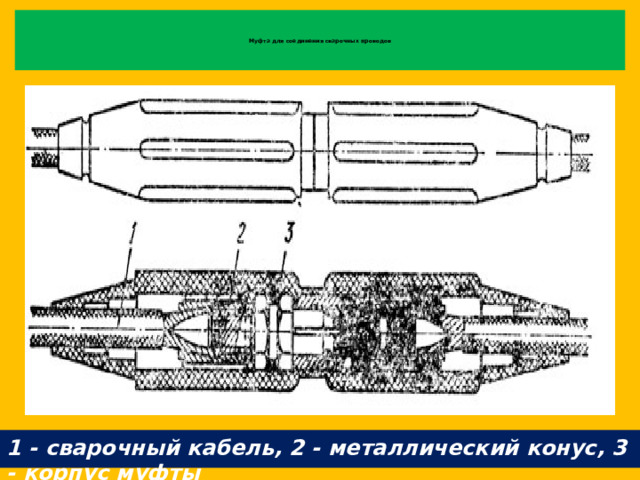

Муфта для соединения сварочных проводов

1 - сварочный кабель, 2 - металлический конус, 3 - корпус муфты

Использование самодельных удлинителей, скруток, кусков и обрезков металла для этой цели недопустимо.

Вспомогательный инструмент

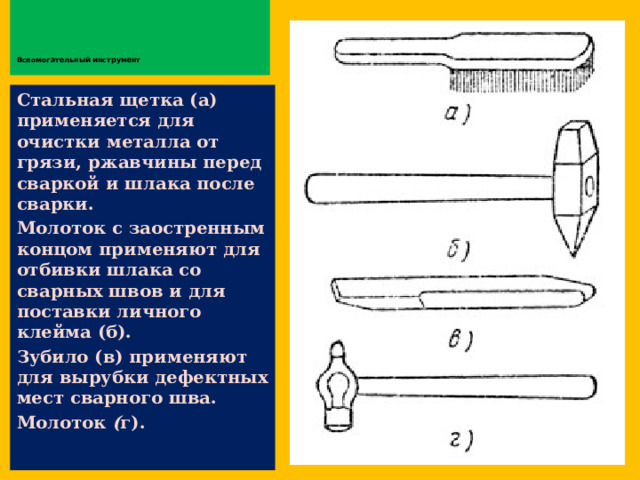

Стальная щетка (а) применяется для очистки металла от грязи, ржавчины перед сваркой и шлака после сварки.

Молоток с заостренным концом применяют для отбивки шлака со сварных швов и для поставки личного клейма (б).

Зубило (в) применяют для вырубки дефектных мест сварного шва.

Молоток ( г).

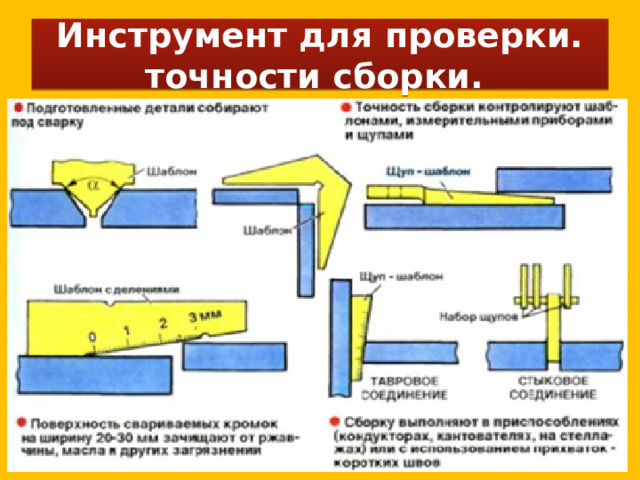

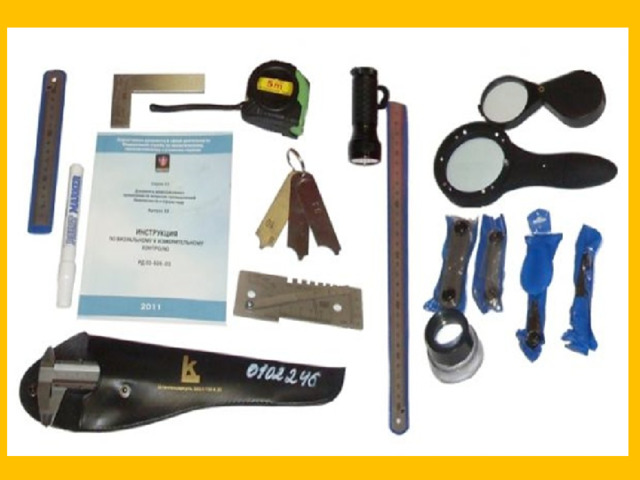

Инструмент для проверки. точности сборки.

Для замера геометрических размеров сварных швов электросварщику выдают набор шаблонов, а для клеймения их - стальные клейма. Инструмент для разметки (метр, отвес, стальная линейка; угольник; чертилка), а также ящик для хранения и переноски инструмента.

Спецодежда электросварщика

Спецодежда (куртка и брюки или комбинезон, а также рукавицы) изготовляются из плотного брезента, сукна, асбестовой ткани и других материалов.

Головной убор должен быть без козырька, а обувь - на резиновой подошве.

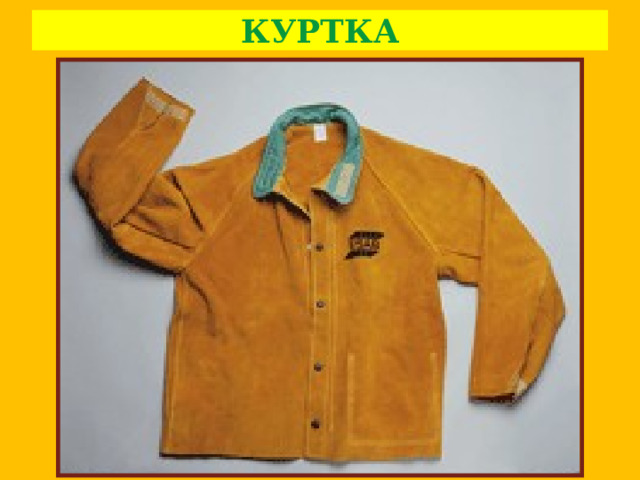

КУРТКА

Карманы куртки должны закрываться клапанами, чтобы избежать попадания расплавленного металла. Куртка должна застегиваться на все пуговицы.

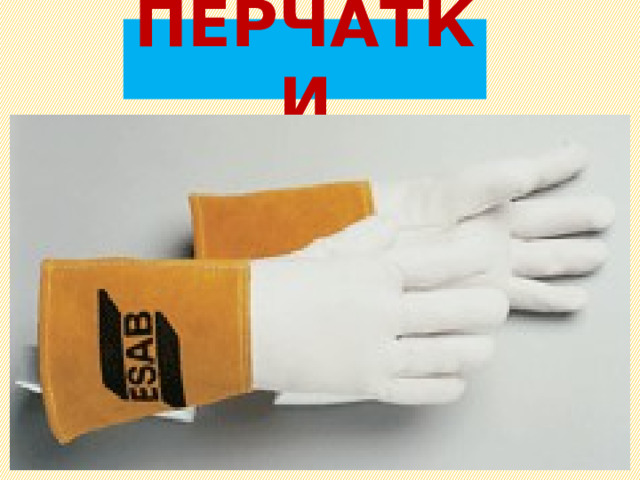

ПЕРЧАТКИ

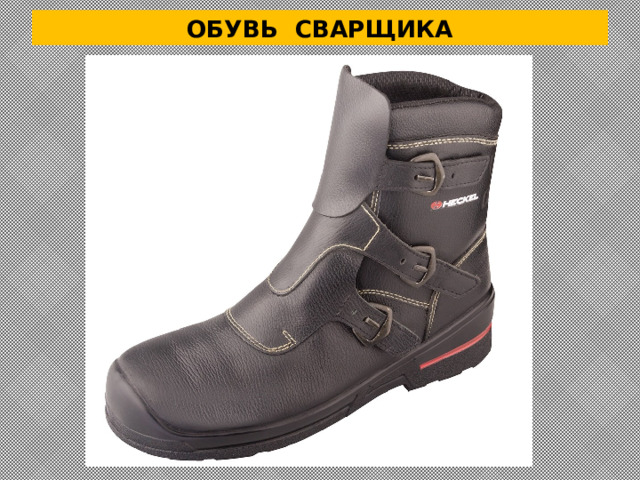

ОБУВЬ СВАРЩИКА

Вопросы для проверки:

1. Как подобрать сварочный провод для подсоединения к электрододержателю? 2. Какой основной и вспомогательный инструмент электросварщика существует? 3. Как подобрать защитные стекла? 4. Какая спецодежда применяется сварщиком при работе?

ДОМАШНЕЕ ЗАДАНИЕ

Проработка изученного материала по конспекту с использованием рекомендуемых источников информации.
