Проект по физике "Принцип работы металлодетектора"

АДМИНИСТРАЦИЯ ГОРОДА СМОЛЕНСКА

муниципальное бюджетное общеобразовательное учреждение

“Средняя школа № 9 им. Ю.А Гагарина” города Смоленска

ПРОЕКТ

“Принцип работы металлодетектора”

Выполнили работу: Бисеров Даниил Дмитриевич, Прохоров Матвей Артемович,

учащиеся 8Г класса

Руководитель: Емельянова Елена Сергеевна,

учитель физики

Смоленск

2025

Содержание:

1. Введение......................................................................................................3

2. О металлодетекторе....................................................................................4

2.1 Основное представление о металлоискателе......................................4

2.2 Конструкция простейшего металлодетектора.....................................5

2.3 Принцип работы металлоискателя.......................................................6

2.4 Особенности настройки частоты работы металлодетектора.............8

2.5 Техника безопасности при пользовании металлоискателя...............9

2.6 Сферы применения...............................................................................11

3. Наш личный металлоискатель.....................................................................12

3. Заключение....................................................................................................15

4. Список литературы.......................................................................................16

1. Введение

Однажды в небольшом городке жил человек по имени Андрей. Он был обычным работягой, но имел одну необычную страсть — поиск сокровищ. Каждый выходной он брал свой старый, но надежный металлоискатель и отправлялся на поиски кладов. Несмотря на то, что за многие годы ему не удалось найти ничего ценного, он никогда не терял надежды.

Как-то раз осенью, когда листья уже начали желтеть, Андрей решил отправиться на берег реки, где раньше находилась старая деревня. Там он начал медленно шагать вдоль берега, внимательно следя за показаниями своего прибора. Вдруг раздался громкий сигнал! Сердце Андрея забилось быстрее. Он осторожно начал копать и вскоре наткнулся на металлический предмет. Это была старинная монета!

Андрей бережно достал её из земли и увидел, что она датирована XVIII веком. Монета была редкой и ценной. Радости Андрея не было предела! Он понимал, что нашел нечто особенное. Но вместо того чтобы продать находку, он решил оставить её себе как напоминание о своей мечте.

С тех пор Андрей продолжал свои поиски, но теперь каждый раз, когда он чувствовал сомнение, он вспоминал ту осеннюю находку и улыбался. Ведь иногда самое важное — это не результат, а путь к нему.

Этим небольшим рассказом мы хотели сказать, что металлоискатель нечто большее, чем инструмент, а даже для некоторых будет верным помощником в их любимом занятии.

Актуальность темы:

Актуальность использования металлоискателей остаётся высокой благодаря множеству применений этого устройства в самых разных сферах жизни.

Цель работы: рассказать аудитории о видах металлоискателей, их принципе работы и способах его использования в различных сферах

Задачи:

- рассказать на понятном языке о металлодетекторе;

- создать презентацию “А что такое металлоискатель?”;

- сделать выводы по проделанной работе.

2. О металлодетекторе

2.1 ОСНОВНОЕ ПРЕДСТАВЛЕНИЕ О МЕТАЛЛОИСКАТЕЛЕ

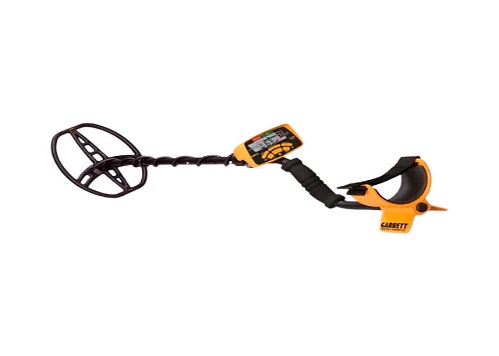

Металлоискатель — это электронное устройство, предназначенное для обнаружения металлических объектов под поверхностью земли, воды или других материалов.

Существует несколько типов металлоискателей:

• BFO (Beat-Frequency Oscillator) — простейший тип, но менее точный и чувствительный к минерализации почвы.

• VLF (Very Low Frequency) — наиболее распространенный тип, используется

для поиска монет, ювелирных изделий и артефактов.

• PI (Pulse Induction) — подходит для глубинного поиска крупных объектов, таких как сундуки или металлические конструкции.

Использование металлоискателей требует определенных навыков и знаний, чтобы правильно настроить прибор и интерпретировать результаты поиска.

2.2 КОНСТРУКЦИЯ ПРОСТЕЙШЕГО МЕТАЛОДЕТЕКТОРА

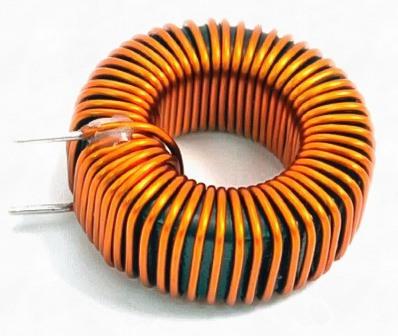

1. Катушки индуктивности

Это две катушки, одна из которых называется передающей, а другая — принимающей. Передающая катушка создает переменное магнитное поле, а принимающая фиксирует изменения этого поля при обнаружении металла.

.

2. Генератор сигнала

Создает высокочастотные колебания, которые подаются на передающую катушку. Обычно частота колебаний составляет около 100 кГц.

3. Приемник

Принимает сигнал от принимающей катушки и сравнивает его с исходным сигналом генератора. При изменении частоты или амплитуды сигнала приемник выдает звуковой или световой сигнал, который указывает на присутствие металла.

4. Источник питания

Обычно используется батарейка, которая питает генератор и приемник.

2.3 ПРИНЦИП РАБОТЫ МЕТАЛЛОСКАТЕЛЯ

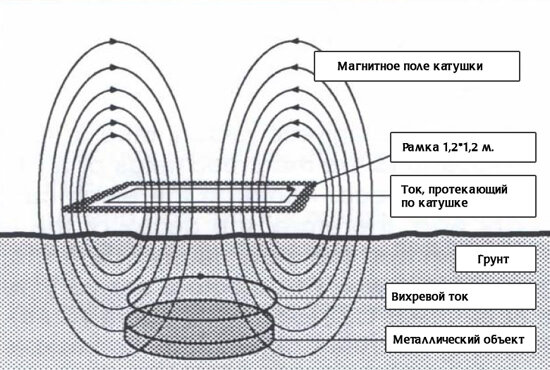

Принцип работы металлоискателя основывается на использовании электромагнитной индукции (явление возникновения электрического тока, электрического поля или электрической поляризации при изменении магнитного поля во времени или при движении материальной среды в магнитном поле). Основная идея заключается в том, что когда металлы попадают в переменное магнитное поле, они создают вторичное магнитное поле, которое можно обнаружить и измерить.

1. Генерация магнитного поля:

Металлоискатель содержит одну или несколько катушек, которые подключены к источнику переменного тока. Когда ток проходит через катушку, она создает переменное магнитное поле вокруг себя. Это поле распространяется в окружающее пространство и проникает в землю или другой материал, в котором проводится поиск.

2. Взаимодействие с металлом:

Если в области действия магнитного поля оказывается металлический предмет, он начинает вести себя как проводник. Переменное магнитное поле вызывает в металле так называемые вихревые токи (или токи Фуко), которые, в свою очередь, создают собственное магнитное поле. Это вторичное поле влияет на первичное поле, создаваемое катушками металлоискателя.

3. Регистрация изменений:

Изменения в первичном магнитном поле, вызванные присутствием металла, регистрируются второй катушкой или тем же самым генератором поля. Эти изменения могут проявляться в виде сдвига фазы, изменения амплитуды или частоты сигнала.

4. Анализ сигнала:

Электронная схема металлоискателя анализирует полученные данные и определяет, присутствуют ли изменения, характерные для наличия металла. В зависимости от типа металлоискателя, он может различать типы металлов (черные металлы, цветные металлы и т.п.) благодаря различным характеристикам их взаимодействия с магнитными полями.

5. Индикация результата:

Оператор получает информацию о наличии металла через различные виды сигналов: звуковые, визуальные (светодиодные индикаторы, дисплей) или тактильные (вибрация). Некоторые модели также предоставляют дополнительную информацию, такую как глубина залегания предмета или его приблизительные размеры.

2.4 ОСОБЕННОСТИ НАСТРОЙКИ ЧАСТОТЫ РАБОТЫ МЕТАЛЛОДЕТЕКТОРА

Частота работы металлодетектора – это одна из ключевых характеристик устройства, которая определяет его эффективность при поиске различных типов металлов. В зависимости от частоты, детектор может лучше обнаруживать мелкие объекты, такие как монеты, либо крупные предметы, например, металлические конструкции. Вот несколько особенностей настройки частотности:

1. Низкая частота (до 10 кГц)

Металлодетекторы с низкой частотой хорошо подходят для поиска крупных объектов, таких как железные трубы, арматура или большие куски металла. Они могут проникать глубже в землю, но имеют меньшую чувствительность к мелким объектам. Также они менее подвержены влиянию минерализации почвы.

Преимущества:

- Глубокое проникновение сигнала.

- Устойчивость к минерализованной почве.

Недостатки:

- Меньшая чувствительность к мелким предметам.

- Более медленная работа.

2. Средняя частота (10–20 кГц)

Это наиболее универсальный диапазон частот, который подходит для большинства задач. Металлодетекторы средней частоты способны находить как крупные, так и небольшие объекты, хотя их глубина проникновения будет меньше, чем у низкочастотных устройств.

Преимущества:

- Универсальность

- Хорошая чувствительность к различным размерам объектов.

Недостатки:

- Средняя глубина проникновения.

- Чувствительность к минералам в почве.

3. Высокая частота (более 20 кГц)

Детекторы высокой частоты отлично справляются с поиском мелких предметов, таких как золотые самородки, ювелирные изделия или маленькие монеты. Однако они имеют ограниченную глубину проникновения и сильно зависят от состава почвы.

Преимущества:

- Высокая чувствительность к мелким объектам.

- Быстрая реакция на цели.

Недостатки:

- Ограниченная глубина проникновения.

- Сильная зависимость от минерализации почвы.

4. Многочастотные детекторы

Некоторые современные модели металлодетекторов поддерживают работу сразу на нескольких частотах одновременно. Это позволяет им эффективно искать разные типы целей без необходимости переключения между режимами. Такие устройства обычно дороже, но предлагают максимальную гибкость и производительность.

Преимущества:

- Возможность одновременного поиска разных типов объектов.

- Максимальная универсальность.

Недостатки:

- Высокая стоимость.

- Сложность настроек для новичков.

Настройка частотности

При настройке частотности важно учитывать следующие факторы:

- Тип искомых объектов. Если вы ищете золото или другие мелкие предметы, выбирайте высокую частоту. Для крупных металлических конструкций подойдет низкая частота.

- Состав почвы. Минерализация почвы может влиять на чувствительность детектора. Низкочастотные устройства лучше работают в условиях сильной минерализации.

- Глубина поиска. Чем выше частота, тем меньше глубина проникновения сигнала. Если вам нужно искать глубоко под землей, выберите низкую частоту.

Таким образом, выбор правильной частоты зависит от ваших конкретных потребностей и условий поиска.

2.5 ТЕХНИКА БЕЗОПАСНОСТИ

1. Электричество

- Не работайте под дождем или вблизи водоемов, так как большинство металлоискателей имеют электрические компоненты, чувствительные к влаге. Попадание воды внутрь устройства может привести к короткому замыканию и повреждению прибора.

- Используйте удлинители осторожно. Если вам нужно использовать удлинитель, убедитесь, что он имеет достаточную длину и соответствует стандартам безопасности. Избегайте использования поврежденных кабелей.

- Заземление. В некоторых случаях необходимо заземлить устройство, особенно если вы используете мощные профессиональные модели. Это поможет избежать статического электричества и других проблем.

2. Физическая безопасность

- Осторожность при поиске. При работе с металлоискателем старайтесь избегать острых предметов, таких как гвозди, проволока или стекло. Они могут повредить катушку или кабель.

- Берегитесь неровностей местности. На неровной поверхности легко споткнуться или упасть, поэтому будьте внимательны и выбирайте удобную обувь.

- Работа в группе. Если вы занимаетесь поиском в труднодоступных местах, лучше работать вдвоем или группой. Это обеспечит дополнительную помощь в случае непредвиденных ситуаций.

3. Охрана окружающей среды

- Соблюдайте правила охраны природы. Не разрушайте исторические памятники, культурные объекты и природные ландшафты. Всегда убирайте за собой мусор и оставляйте место таким же чистым, каким оно было до вашего прихода.

- Получение разрешений. В некоторых странах и регионах требуется специальное разрешение на использование металлоискателя. Убедитесь, что у вас есть все необходимые документы перед началом поиска.

4. Техническое обслуживание

- Регулярная проверка оборудования. Перед каждым использованием проверяйте состояние металлоискателя, включая катушки, кабели и батарею. Любые повреждения должны быть устранены до начала работы.

- Хранение и транспортировка. Храните металлоискатель в сухом месте, защищенном от пыли и влаги. При транспортировке используйте специальные чехлы или кейсы для защиты устройства.

5. Правила поведения

- Уважайте частную собственность. Никогда не заходите на чужую территорию без разрешения владельца. Нарушение этого правила может привести к юридическим последствиям.

- Будьте вежливыми с другими людьми. Если ваши поиски привлекают внимание прохожих, объясните им суть своего занятия и постарайтесь ответить на их вопросы максимально корректно.

2.6 СФЕРЫ ПРИМЕНЕИЯ

Металлоискатели находят широкое применение в различных сферах деятельности человека. Вот некоторые из них:

1. Археология

- Для поиска древних артефактов, монет, оружия и других исторических объектов.

- Помогают археологам локализовать места раскопок и минимизировать повреждение культурных слоев.

2. Строительство и инженерия

- Обнаружение подземных коммуникаций (водопровод, газопроводы, кабели) до начала земляных работ.

- Поиск арматуры и металлических конструкций внутри бетонных сооружений.

3. Безопасность

- Проверка багажа и людей на наличие оружия, ножей и других опасных предметов в аэропортах, стадионах, правительственных зданиях и других общественных местах.

- Использование портативных металлоискателей для личного досмотра.

4. Промышленность

- Контроль качества продукции на производственных линиях.

- Обнаружение посторонних металлических включений в продуктах питания, фармацевтических препаратах и других товарах.

5. Военная сфера

- Разминирование территорий после военных конфликтов.

- Поиск неразорвавшихся снарядов и мин.

- Обеспечение безопасности на объектах военной инфраструктуры.

3.НАШ ЛИЧНЫЙ МЕТАЛЛОИСКАТЕЛЬ

- Для данного проекта мы с товарищем изготовили самый простой металлоискатель.

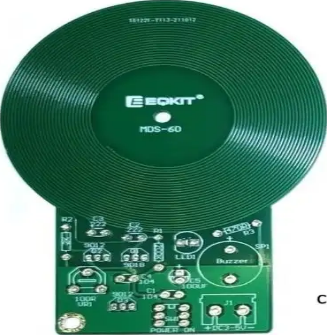

- В основе лежит специально печатная плата с нанесенными обозначениями мест установки всех элементов

• Также для изготовления были необходимы следующие элементы

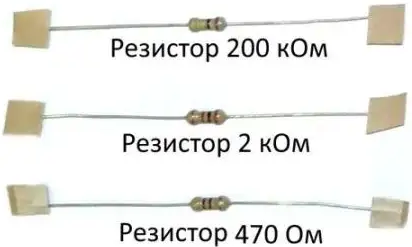

1. 3 резистора сопротивлением: 200 кОм, 2 кОм, 470 Ом:

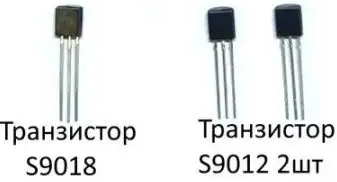

2. 3 транзистора:

3. 5 конденсаторов:

4. 1 переменный резистор сопротивлением 100 Ом, он же на жаргоне потенциометр

5. Звуковой излучатель

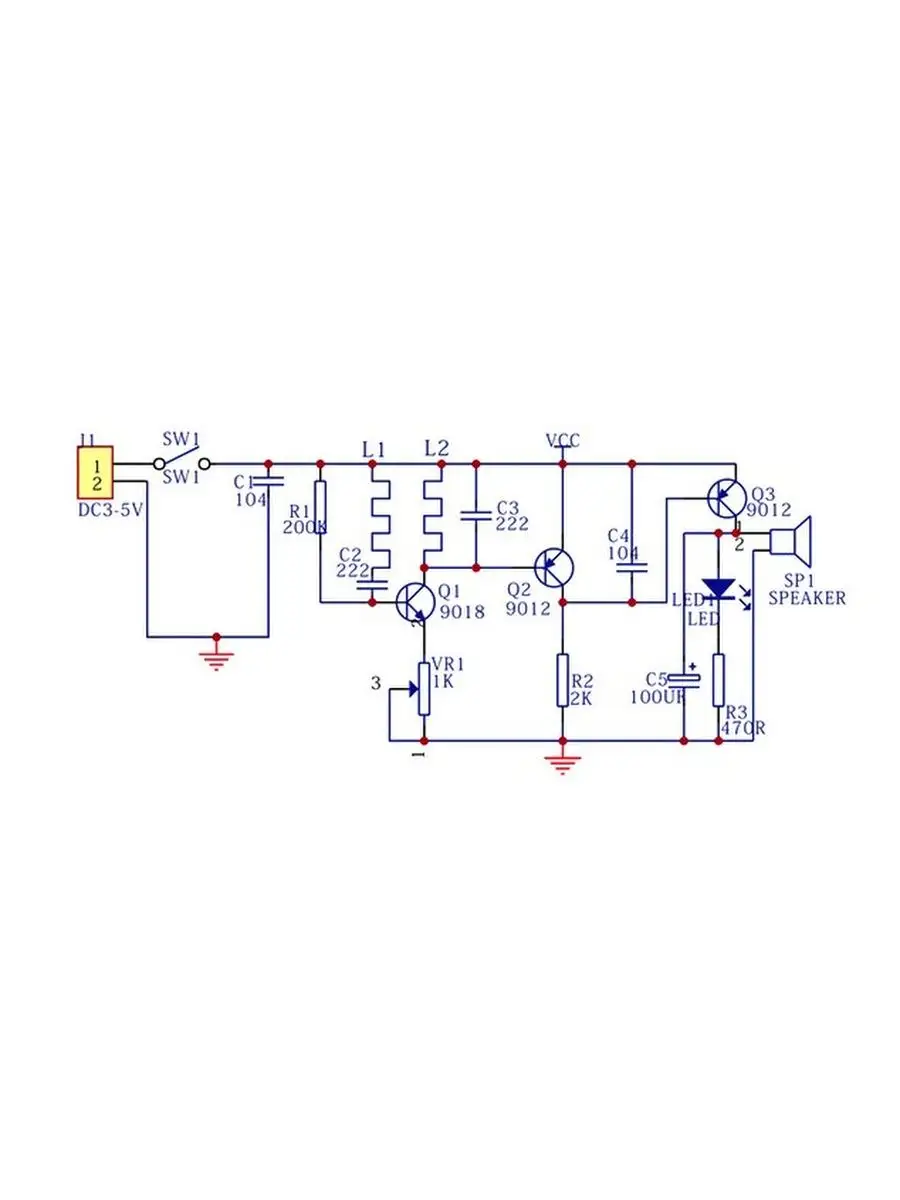

• Подготовив все элементы, мы приступили к пайке по данной схеме:



• В общей сумме пайка заняла 15 минут

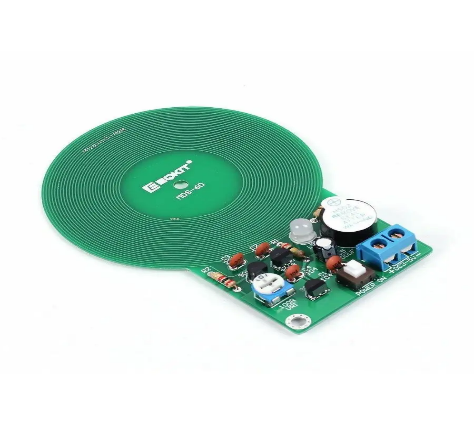

• Совершив все манипуляции мы получили простейший металлодетектор, реагирующий на металл не более чем с 10 см

3. Заключение

В заключение можно сказать, что металлоискатель — это незаменимый инструмент в различных областях деятельности человека. Он позволяет обнаруживать металлические предметы, скрытые под землёй или в других средах, и имеет широкий спектр применения: от археологии и строительства до поиска кладов и военных операций.

Понимание принципов работы металлоискателя открывает новые возможности для его использования и дальнейшего развития. Изучение электромагнитных полей, их взаимодействия с металлическими объектами и преобразования сигналов в информацию о местоположении металла является ключевым аспектом в создании более точных и эффективных устройств.

Таким образом, металлоискатель остаётся актуальным и востребованным инструментом, который продолжает развиваться и совершенствоваться благодаря научным исследованиям и технологическим инновациям.

4. Список литературы

• Михаил Адаменко «Металлоискатели» . Издательство ДМК Пресс 2011

• Отступник И.А “Путеводитель частного старателя и кладоискателя”

• Соловьев Н.М. “Энциклопедия кладоискателя”
