Разработки и моделирования несложных систем автоматизации с учетом специфики технологических процессов

РАЗРАБОТКИ И МОДЕЛИРОВАНИЯ НЕСЛОЖНЫХ СИСТЕМ АВТОМАТИЗАЦИИ С УЧЕТОМ СПЕЦИФИКИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

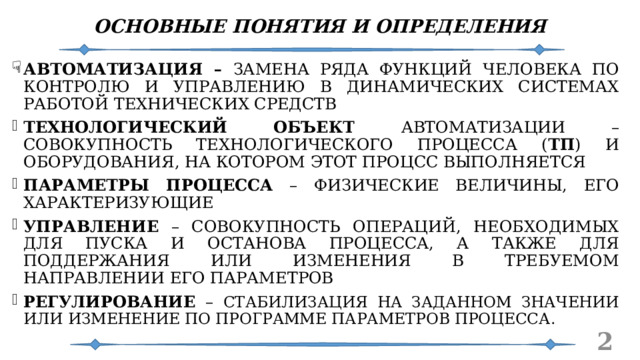

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• АВТОМАТИЗАЦИЯ – ЗАМЕНА РЯДА ФУНКЦИЙ ЧЕЛОВЕКА ПО КОНТРОЛЮ И УПРАВЛЕНИЮ В ДИНАМИЧЕСКИХ СИСТЕМАХ РАБОТОЙ ТЕХНИЧЕСКИХ СРЕДСТВ
• ТЕХНОЛОГИЧЕСКИЙ ОБЪЕКТ АВТОМАТИЗАЦИИ – СОВОКУПНОСТЬ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ( ТП ) И ОБОРУДОВАНИЯ, НА КОТОРОМ ЭТОТ ПРОЦСС ВЫПОЛНЯЕТСЯ
• ПАРАМЕТРЫ ПРОЦЕССА – ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ, ЕГО ХАРАКТЕРИЗУЮЩИЕ
• УПРАВЛЕНИЕ – СОВОКУПНОСТЬ ОПЕРАЦИЙ, НЕОБХОДИМЫХ ДЛЯ ПУСКА И ОСТАНОВА ПРОЦЕССА, А ТАКЖЕ ДЛЯ ПОДДЕРЖАНИЯ ИЛИ ИЗМЕНЕНИЯ В ТРЕБУЕМОМ НАПРАВЛЕНИИ ЕГО ПАРАМЕТРОВ
• РЕГУЛИРОВАНИЕ – СТАБИЛИЗАЦИЯ НА ЗАДАННОМ ЗНАЧЕНИИ ИЛИ ИЗМЕНЕНИЕ ПО ПРОГРАММЕ ПАРАМЕТРОВ ПРОЦЕССА .

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• Автоматизация — процесс, при котором функции управления и контроля осуществляются методами и средствами автоматики, исключающими участие человека.
• В применении к любому производству автоматизация характеризируется освобождением человека от непосредственного выполнения функций управления производственными процессами и передачей этих функций автоматическим устройствам.
• Автоматизация предполагает управление машинами, механизмами и установками, а также контроль за их состоянием с помощью специальных устройств без участия человека или при частичном его участии.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

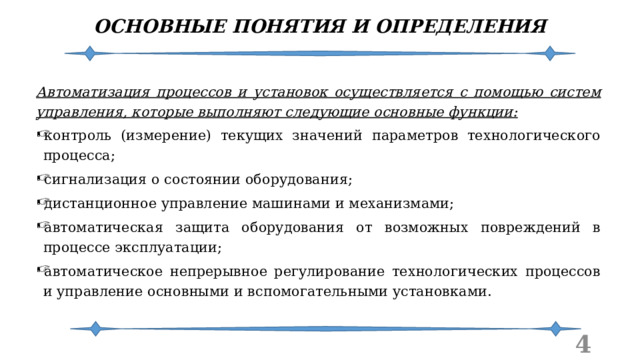

Автоматизация процессов и установок осуществляется с помощью систем управления, которые выполняют следующие основные функции:

• контроль (измерение) текущих значений параметров технологического процесса;
• сигнализация о состоянии оборудования;
• дистанционное управление машинами и механизмами;
• автоматическая защита оборудования от возможных повреждений в процессе эксплуатации;
• автоматическое непрерывное регулирование технологических процессов и управление основными и вспомогательными установками.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

В процессе развития технических микропроцессорных программируемых средств автоматизации произошло разделение этих средств на два вида:

• технические средства на базе универсальных управляющих вычислительных машин (УВМ);
• технические средства на основе простых УВМ и микропроцессорных регулирующих контроллеров (МРК), ориентированных на решение определенных управляющих проблем по автоматизации производственных процессов.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

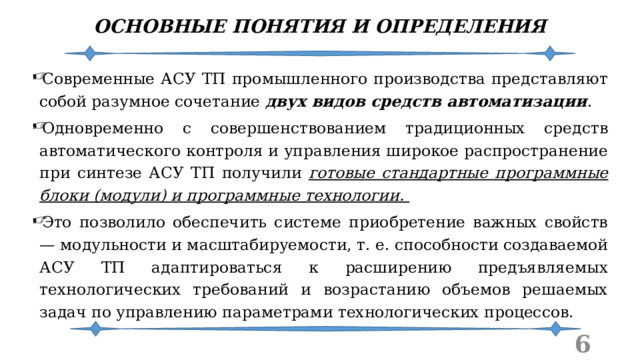

• Современные АСУ ТП промышленного производства представляют собой разумное сочетание двух видов средств автоматизации .
• Одновременно с совершенствованием традиционных средств автоматического контроля и управления широкое распространение при синтезе АСУ ТП получили готовые стандартные программные блоки (модули) и программные технологии.
• Это позволило обеспечить системе приобретение важных свойств — модульности и масштабируемости, т. е. способности создаваемой АСУ ТП адаптироваться к расширению предъявляемых технологических требований и возрастанию объемов решаемых задач по управлению параметрами технологических процессов.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

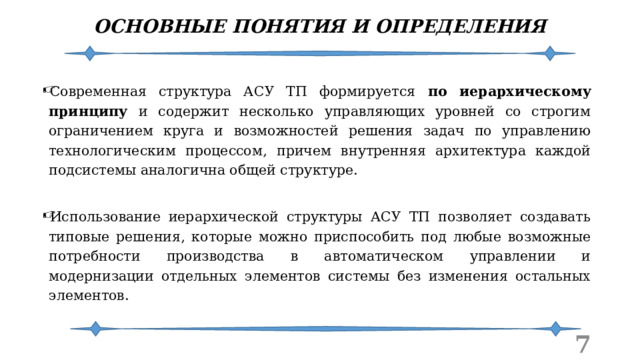

• Современная структура АСУ ТП формируется по иерархическому принципу и содержит несколько управляющих уровней со строгим ограничением круга и возможностей решения задач по управлению технологическим процессом, причем внутренняя архитектура каждой подсистемы аналогична общей структуре.

• Использование иерархической структуры АСУ ТП позволяет создавать типовые решения, которые можно приспособить под любые возможные потребности производства в автоматическом управлении и модернизации отдельных элементов системы без изменения остальных элементов.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

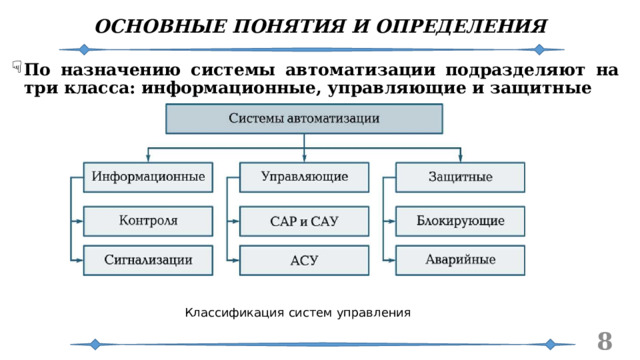

• По назначению системы автоматизации подразделяют на три класса: информационные, управляющие и защитные

Классификация систем управления

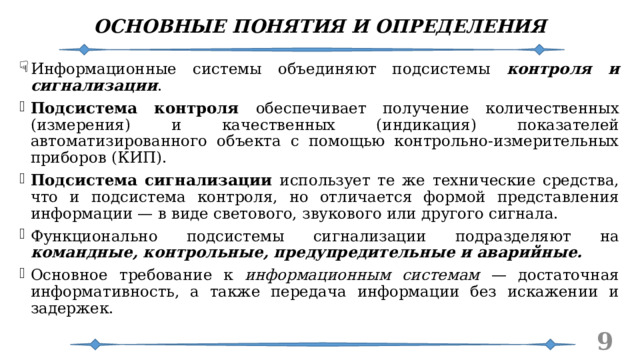

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• Информационные системы объединяют подсистемы контроля и сигнализации .
• Подсистема контроля обеспечивает получение количественных (измерения) и качественных (индикация) показателей автоматизированного объекта с помощью контрольно-измерительных приборов (КИП).
• Подсистема сигнализации использует те же технические средства, что и подсистема контроля, но отличается формой представления информации — в виде светового, звукового или другого сигнала.
• Функционально подсистемы сигнализации подразделяют на командные, контрольные, предупредительные и аварийные.
• Основное требование к информационным системам — достаточная информативность, а также передача информации без искажении и задержек.

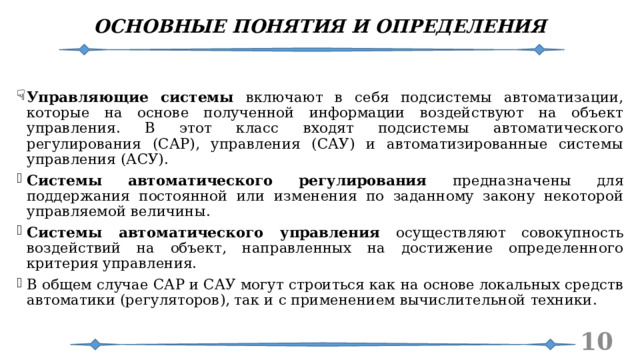

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• Управляющие системы включают в себя подсистемы автоматизации, которые на основе полученной информации воздействуют на объект управления. В этот класс входят подсистемы автоматического регулирования (САР), управления (САУ) и автоматизированные системы управления (АСУ).
• Системы автоматического регулирования предназначены для поддержания постоянной или изменения по заданному закону некоторой управляемой величины.
• Системы автоматического управления осуществляют совокупность воздействий на объект, направленных на достижение определенного критерия управления.
• В общем случае САР и САУ могут строиться как на основе локальных средств автоматики (регуляторов), так и с применением вычислительной техники.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

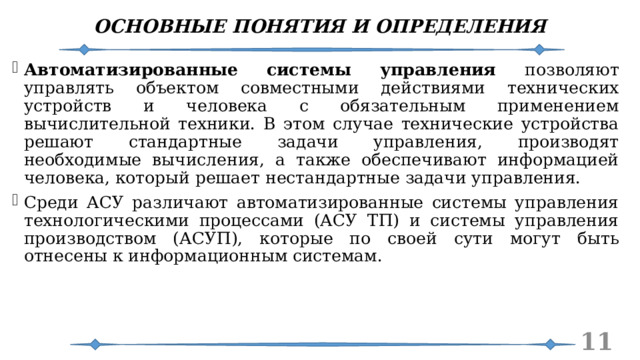

• Автоматизированные системы управления позволяют управлять объектом совместными действиями технических устройств и человека с обязательным применением вычислительной техники. В этом случае технические устройства решают стандартные задачи управления, производят необходимые вычисления, а также обеспечивают информацией человека, который решает нестандартные задачи управления.
• Среди АСУ различают автоматизированные системы управления технологическими процессами (АСУ ТП) и системы управления производством (АСУП), которые по своей сути могут быть отнесены к информационным системам.

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• Защитные системы автоматизации играют важную роль в технике.
• Системы этого класса работают только в автоматическом режиме, без участия человека и защищают объекты от недопустимых отклонений технологических параметров от нормы, а также от возникновения аварийных ситуаций.

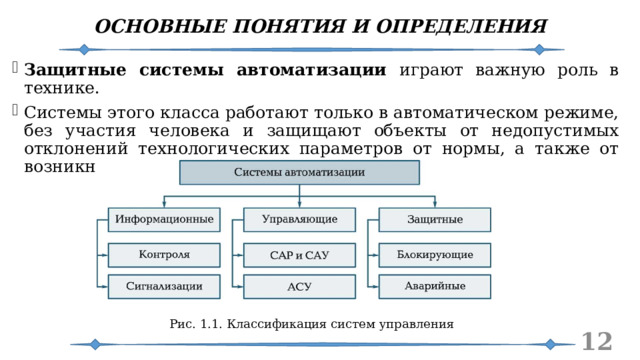

Рис. 1.1. Классификация систем управления

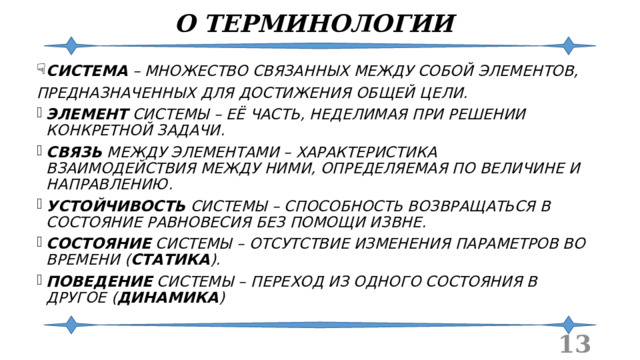

О ТЕРМИНОЛОГИИ

• СИСТЕМА – МНОЖЕСТВО СВЯЗАННЫХ МЕЖДУ СОБОЙ ЭЛЕМЕНТОВ,

ПРЕДНАЗНАЧЕННЫХ ДЛЯ ДОСТИЖЕНИЯ ОБЩЕЙ ЦЕЛИ.

• ЭЛЕМЕНТ СИСТЕМЫ – ЕЁ ЧАСТЬ, НЕДЕЛИМАЯ ПРИ РЕШЕНИИ КОНКРЕТНОЙ ЗАДАЧИ.
• СВЯЗЬ МЕЖДУ ЭЛЕМЕНТАМИ – ХАРАКТЕРИСТИКА ВЗАИМОДЕЙСТВИЯ МЕЖДУ НИМИ, ОПРЕДЕЛЯЕМАЯ ПО ВЕЛИЧИНЕ И НАПРАВЛЕНИЮ.
• УСТОЙЧИВОСТЬ СИСТЕМЫ – СПОСОБНОСТЬ ВОЗВРАЩАТЬСЯ В СОСТОЯНИЕ РАВНОВЕСИЯ БЕЗ ПОМОЩИ ИЗВНЕ.
• СОСТОЯНИЕ СИСТЕМЫ – ОТСУТСТВИЕ ИЗМЕНЕНИЯ ПАРАМЕТРОВ ВО ВРЕМЕНИ ( СТАТИКА ).
• ПОВЕДЕНИЕ СИСТЕМЫ – ПЕРЕХОД ИЗ ОДНОГО СОСТОЯНИЯ В ДРУГОЕ ( ДИНАМИКА )

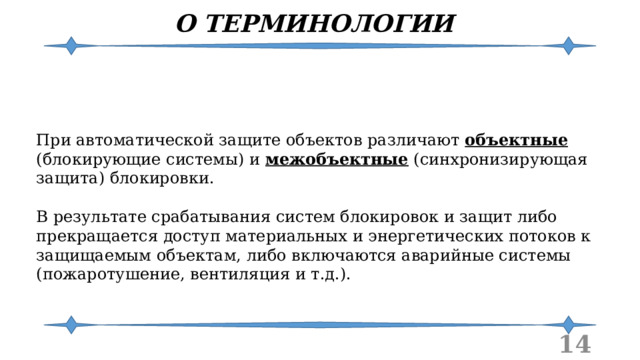

О ТЕРМИНОЛОГИИ

При автоматической защите объектов различают объектные (блокирующие системы) и межобъектные (синхронизирующая защита) блокировки.

В результате срабатывания систем блокировок и защит либо прекращается доступ материальных и энергетических потоков к защищаемым объектам, либо включаются аварийные системы (пожаротушение, вентиляция и т.д.).

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Автоматизированная система управления технологическими процессами имеет иерархическую структуру, состоящую, как правило, из трех уровней , и выполняет следующие функции (ГОСТ 34.003 — 90):

■ управляющие — функции, включающие получение информации о состоянии технологического объекта управления, оценку полученной информации, выбор управляющих воздействий и их реализацию;

■ информационные — функции, предполагающие обработку и передачу информации персоналу АСУ ТП или другой системы о состоянии технологического объекта управления или внешней среды;

■ вспомогательные — функции, обеспечивающие контроль состояния функционирования технических и программных средств собственно системы.

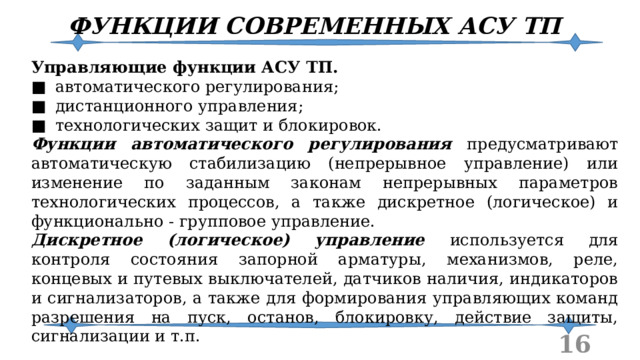

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Управляющие функции АСУ ТП.

■ автоматического регулирования;

■ дистанционного управления;

■ технологических защит и блокировок.

Функции автоматического регулирования предусматривают автоматическую стабилизацию (непрерывное управление) или изменение по заданным законам непрерывных параметров технологических процессов, а также дискретное (логическое) и функционально - групповое управление.

Дискретное (логическое) управление используется для контроля состояния запорной арматуры, механизмов, реле, концевых и путевых выключателей, датчиков наличия, индикаторов и сигнализаторов, а также для формирования управляющих команд разрешения на пуск, останов, блокировку, действие защиты, сигнализации и т.п.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

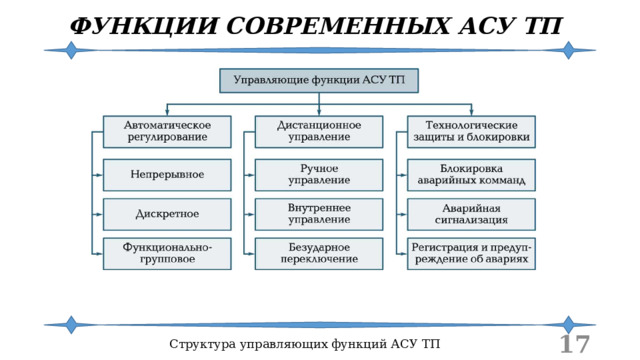

Структура управляющих функций АСУ ТП

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

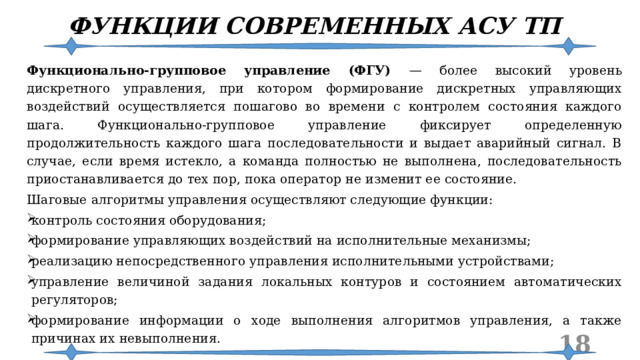

Функционально-групповое управление (ФГУ) — более высокий уровень дискретного управления, при котором формирование дискретных управляющих воздействий осуществляется пошагово во времени с контролем состояния каждого шага. Функционально-групповое управление фиксирует определенную продолжительность каждого шага последовательности и выдает аварийный сигнал. В случае, если время истекло, а команда полностью не выполнена, последовательность приостанавливается до тех пор, пока оператор не изменит ее состояние.

Шаговые алгоритмы управления осуществляют следующие функции:

• контроль состояния оборудования;
• формирование управляющих воздействий на исполнительные механизмы;
• реализацию непосредственного управления исполнительными устройствами;
• управление величиной задания локальных контуров и состоянием автоматических регуляторов;
• формирование информации о ходе выполнения алгоритмов управления, а также причинах их невыполнения.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Объектами дистанционного управления являются исполнительные механизмы станции : задвижки, регулирующие клапаны, двигатели и т. п.

Помимо собственно ручного управления исполнительными механизмами станции оператор имеет возможность переводить режим работы запорной арматуры на внешнее автоматическое управление от логических схем функционально-группового управления или регуляторов более высокого уровня, включать/ отключать блокировки и схемы автоматического ввода резерва .

Для регулирующих клапанов можно устанавливать или изменять значения регулируемого параметра или степень открытия клапана. Переключение с дистанционного на автоматическое управление и обратно осуществляется безударно, т. е. без резких изменений управляющего сигнала.

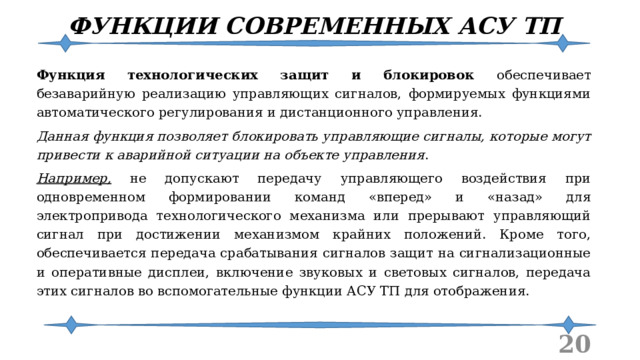

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Функция технологических защит и блокировок обеспечивает безаварийную реализацию управляющих сигналов, формируемых функциями автоматического регулирования и дистанционного управления.

Данная функция позволяет блокировать управляющие сигналы, которые могут привести к аварийной ситуации на объекте управления .

Например, не допускают передачу управляющего воздействия при одновременном формировании команд «вперед» и «назад» для электропривода технологического механизма или прерывают управляющий сигнал при достижении механизмом крайних положений. Кроме того, обеспечивается передача срабатывания сигналов защит на сигнализационные и оперативные дисплеи, включение звуковых и световых сигналов, передача этих сигналов во вспомогательные функции АСУ ТП для отображения.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

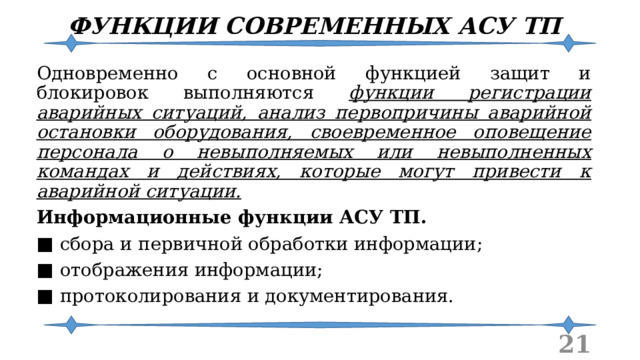

Одновременно с основной функцией защит и блокировок выполняются функции регистрации аварийных ситуаций, анализ первопричины аварийной остановки оборудования, своевременное оповещение персонала о невыполняемых или невыполненных командах и действиях, которые могут привести к аварийной ситуации.

Информационные функции АСУ ТП.

■ сбора и первичной обработки информации;

■ отображения информации;

■ протоколирования и документирования.

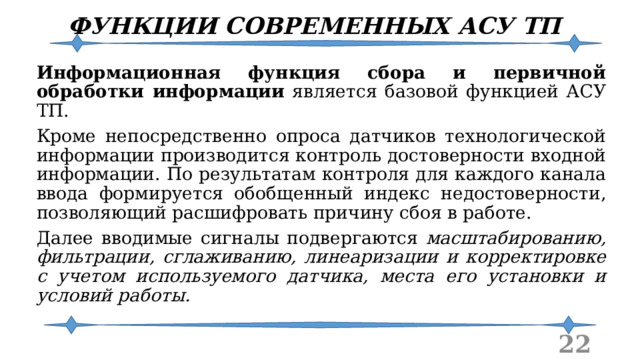

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Информационная функция сбора и первичной обработки информации является базовой функцией АСУ ТП.

Кроме непосредственно опроса датчиков технологической информации производится контроль достоверности входной информации. По результатам контроля для каждого канала ввода формируется обобщенный индекс недостоверности, позволяющий расшифровать причину сбоя в работе.

Далее вводимые сигналы подвергаются масштабированию, фильтрации, сглаживанию, линеаризации и корректировке с учетом используемого датчика, места его установки и условий работы.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

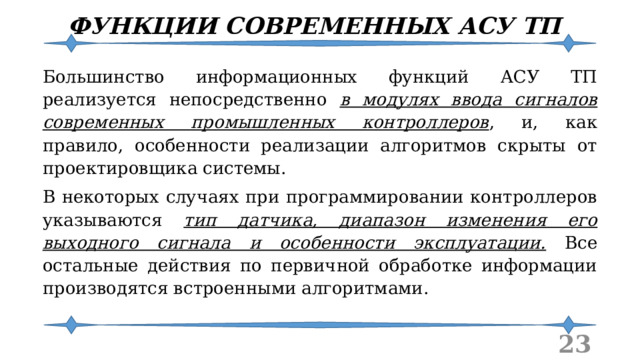

Большинство информационных функций АСУ ТП реализуется непосредственно в модулях ввода сигналов современных промышленных контроллеров , и, как правило, особенности реализации алгоритмов скрыты от проектировщика системы.

В некоторых случаях при программировании контроллеров указываются тип датчика, диапазон изменения его выходного сигнала и особенности эксплуатации. Все остальные действия по первичной обработке информации производятся встроенными алгоритмами.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

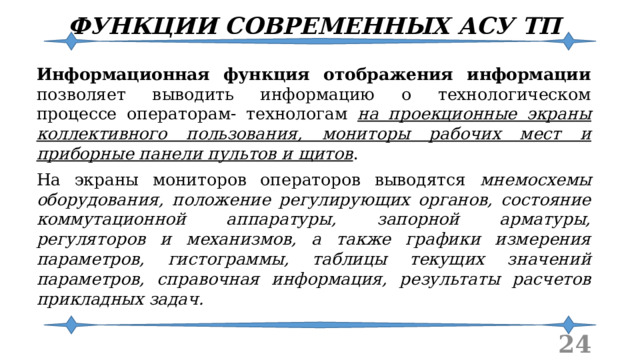

Информационная функция отображения информации позволяет выводить информацию о технологическом процессе операторам- технологам на проекционные экраны коллективного пользования, мониторы рабочих мест и приборные панели пультов и щитов .

На экраны мониторов операторов выводятся мнемосхемы оборудования, положение регулирующих органов, состояние коммутационной аппаратуры, запорной арматуры, регуляторов и механизмов, а также графики измерения параметров, гистограммы, таблицы текущих значений параметров, справочная информация, результаты расчетов прикладных задач.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

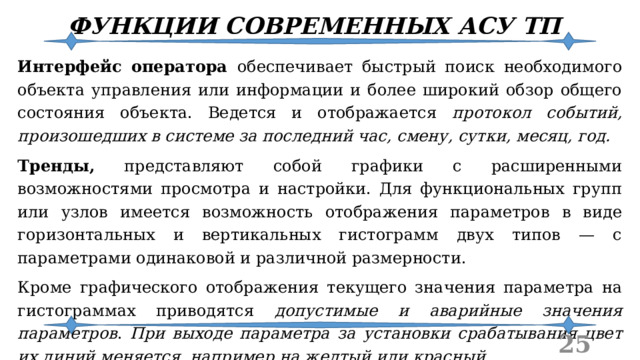

Интерфейс оператора обеспечивает быстрый поиск необходимого объекта управления или информации и более широкий обзор общего состояния объекта. Ведется и отображается протокол событий, произошедших в системе за последний час, смену, сутки, месяц, год.

Тренды, представляют собой графики с расширенными возможностями просмотра и настройки. Для функциональных групп или узлов имеется возможность отображения параметров в виде горизонтальных и вертикальных гистограмм двух типов — с параметрами одинаковой и различной размерности.

Кроме графического отображения текущего значения параметра на гистограммах приводятся допустимые и аварийные значения параметров . При выходе параметра за установки срабатывания цвет их линий меняется, например на желтый или красный.

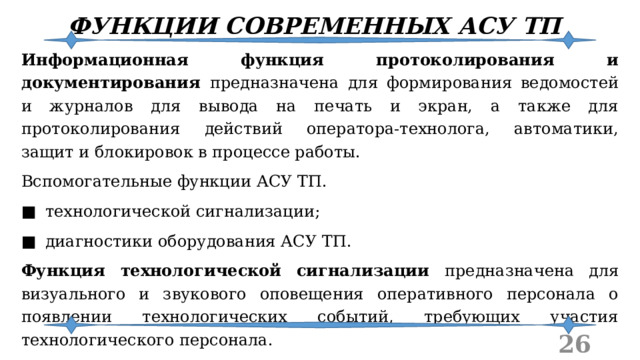

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Информационная функция протоколирования и документирования предназначена для формирования ведомостей и журналов для вывода на печать и экран, а также для протоколирования действий оператора-технолога, автоматики, защит и блокировок в процессе работы.

Вспомогательные функции АСУ ТП.

■ технологической сигнализации;

■ диагностики оборудования АСУ ТП.

Функция технологической сигнализации предназначена для визуального и звукового оповещения оперативного персонала о появлении технологических событий, требующих участия технологического персонала.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

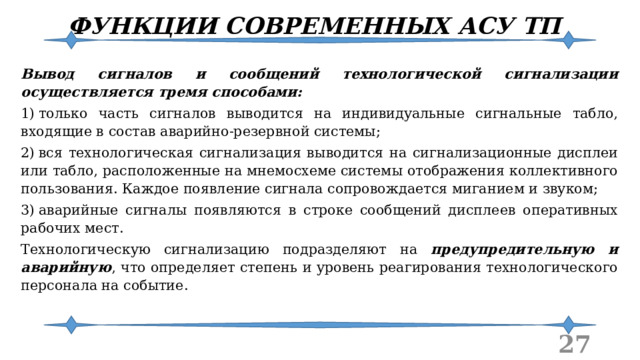

Вывод сигналов и сообщений технологической сигнализации осуществляется тремя способами:

1) только часть сигналов выводится на индивидуальные сигнальные табло, входящие в состав аварийно-резервной системы;

2) вся технологическая сигнализация выводится на сигнализационные дисплеи или табло, расположенные на мнемосхеме системы отображения коллективного пользования. Каждое появление сигнала сопровождается миганием и звуком;

3) аварийные сигналы появляются в строке сообщений дисплеев оперативных рабочих мест.

Технологическую сигнализацию подразделяют на предупредительную и аварийную , что определяет степень и уровень реагирования технологического персонала на событие.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

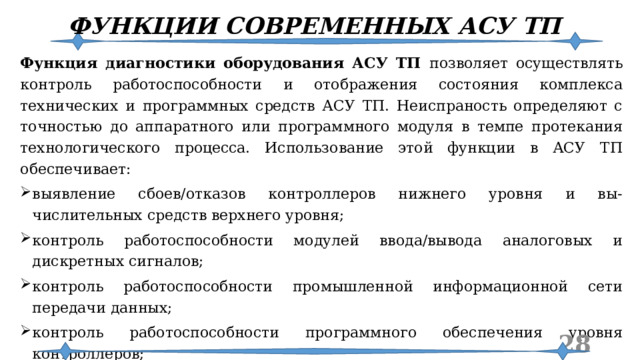

Функция диагностики оборудования АСУ ТП позволяет осуществлять контроль работоспособности и отображения состояния комплекса технических и программных средств АСУ ТП. Неиспраность определяют с точностью до аппаратного или программного модуля в темпе протекания технологического процесса. Использование этой функции в АСУ ТП обеспечивает:

• выявление сбоев/отказов контроллеров нижнего уровня и вы-числительных средств верхнего уровня;
• контроль работоспособности модулей ввода/вывода аналоговых и дискретных сигналов;
• контроль работоспособности промышленной информационной сети передачи данных;
• контроль работоспособности программного обеспечения уровня контроллеров;
• формирование сообщений об обнаруженных отказах и выключениях оборудования АСУ ТП;
• представление полученной информации об отказах обслуживающему персоналу и оператору технологического процесса.

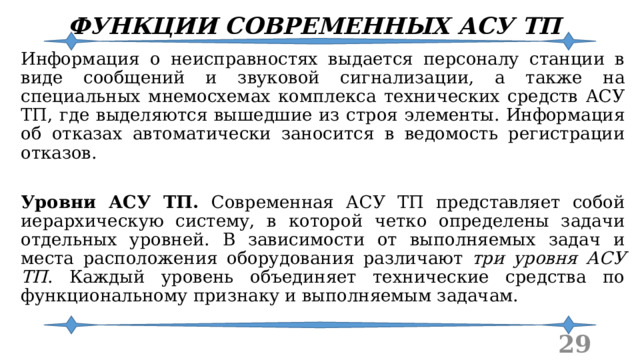

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Информация о неисправностях выдается персоналу станции в виде сообщений и звуковой сигнализации, а также на специальных мнемосхемах комплекса технических средств АСУ ТП, где выделяются вышедшие из строя элементы. Информация об отказах автоматически заносится в ведомость регистрации отказов.

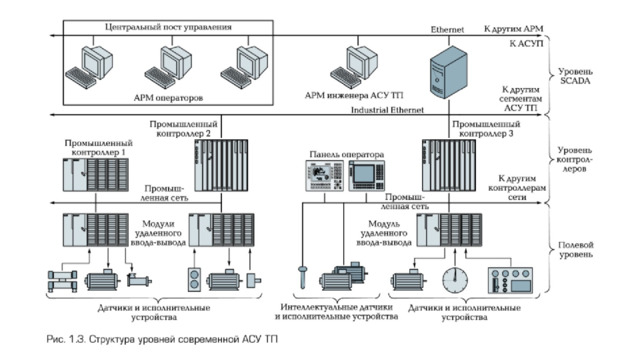

Уровни АСУ ТП. Современная АСУ ТП представляет собой иерархическую систему, в которой четко определены задачи отдельных уровней. В зависимости от выполняемых задач и места расположения оборудования различают три уровня АСУ ТП . Каждый уровень объединяет технические средства по функциональному признаку и выполняемым задачам.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

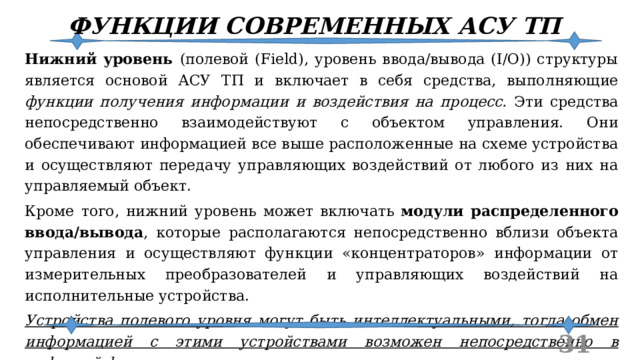

Нижний уровень (полевой (Field), уровень ввода/вывода (I/O)) структуры является основой АСУ ТП и включает в себя средства, выполняющие функции получения информации и воздействия на процесс. Эти средства непосредственно взаимодействуют с объектом управления. Они обеспечивают информацией все выше расположенные на схеме устройства и осуществляют передачу управляющих воздействий от любого из них на управляемый объект.

Кроме того, нижний уровень может включать модули распределенного ввода/вывода , которые располагаются непосредственно вблизи объекта управления и осуществляют функции «концентраторов» информации от измерительных преобразователей и управляющих воздействий на исполнительные устройства.

Устройства полевого уровня могут быть интеллектуальными, тогда обмен информацией с этими устройствами возможен непосредственно в цифровой форме по сети передачи данных.

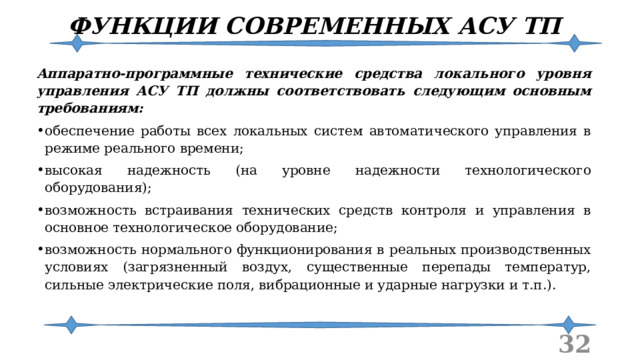

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

Аппаратно-программные технические средства локального уровня управления АСУ ТП должны соответствовать следующим основным требованиям:

• обеспечение работы всех локальных систем автоматического управления в режиме реального времени;
• высокая надежность (на уровне надежности технологического оборудования);
• возможность встраивания технических средств контроля и управления в основное технологическое оборудование;
• возможность нормального функционирования в реальных производственных условиях (загрязненный воздух, существенные перепады температур, сильные электрические поля, вибрационные и ударные нагрузки и т.п.).

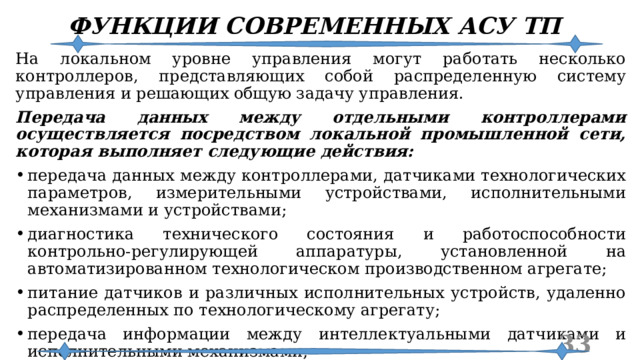

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

На локальном уровне управления могут работать несколько контроллеров, представляющих собой распределенную систему управления и решающих общую задачу управления.

Передача данных между отдельными контроллерами осуществляется посредством локальной промышленной сети, которая выполняет следующие действия:

• передача данных между контроллерами, датчиками технологических параметров, измерительными устройствами, исполнительными механизмами и устройствами;
• диагностика технического состояния и работоспособности контрольно-регулирующей аппаратуры, установленной на автоматизированном технологическом производственном агрегате;
• питание датчиков и различных исполнительных устройств, удаленно распределенных по технологическому агрегату;
• передача информации между интеллектуальными датчиками и исполнительными механизмами;
• осуществление связи между контроллерами и устройствами АСУ ТП верхнего уровня.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

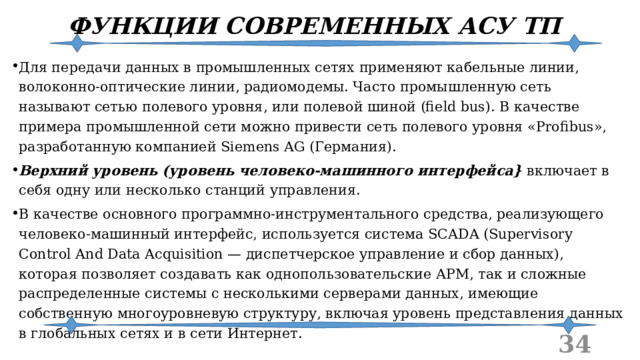

• Для передачи данных в промышленных сетях применяют кабельные линии, волоконно-оптические линии, радиомодемы. Часто промышленную сеть называют сетью полевого уровня, или полевой шиной (field bus). В качестве примера промышленной сети можно привести сеть полевого уровня «Profibus», разработанную компанией Siemens AG (Германия).
• Верхний уровень (уровень человеко-машинного интерфейса} включает в себя одну или несколько станций управления.
• В качестве основного программно-инструментального средства, реализующего человеко-машинный интерфейс, используется система SCADA (Supervisory Control And Data Acquisition — диспетчерское управление и сбор данных), которая позволяет создавать как однопользовательские АРМ, так и сложные распределенные системы с несколькими серверами данных, имеющие собственную многоуровневую структуру, включая уровень представления данных в глобальных сетях и в сети Интернет.

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

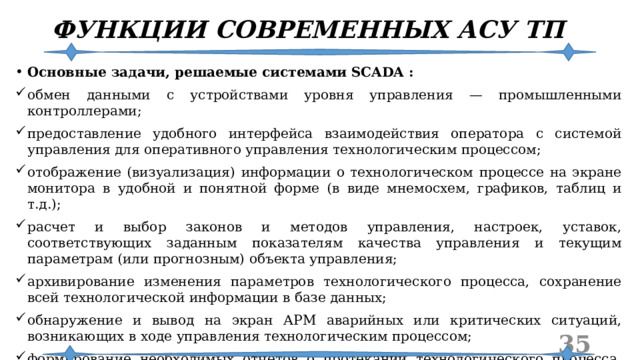

• Основные задачи, решаемые системами SCADA :

• обмен данными с устройствами уровня управления — промышленными контроллерами;
• предоставление удобного интерфейса взаимодействия оператора с системой управления для оперативного управления технологическим процессом;
• отображение (визуализация) информации о технологическом процессе на экране монитора в удобной и понятной форме (в виде мнемосхем, графиков, таблиц и т.д.);
• расчет и выбор законов и методов управления, настроек, уставок, соответствующих заданным показателям качества управления и текущим параметрам (или прогнозным) объекта управления;
• архивирование изменения параметров технологического процесса, сохранение всей технологической информации в базе данных;
• обнаружение и вывод на экран АРМ аварийных или критических ситуаций, возникающих в ходе управления технологическим процессом;
• формирование необходимых отчетов о протекании технологического процесса, состоянии оборудования, паспортов произведенной продукции и т. п.

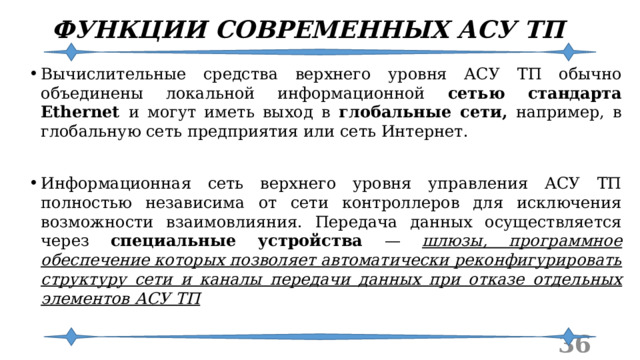

ФУНКЦИИ СОВРЕМЕННЫХ АСУ ТП

• Вычислительные средства верхнего уровня АСУ ТП обычно объединены локальной информационной сетью стандарта Ethernet и могут иметь выход в глобальные сети, например, в глобальную сеть предприятия или сеть Интернет.

• Информационная сеть верхнего уровня управления АСУ ТП полностью независима от сети контроллеров для исключения возможности взаимовлияния. Передача данных осуществляется через специальные устройства — шлюзы, программное обеспечение которых позволяет автоматически реконфигурировать структуру сети и каналы передачи данных при отказе отдельных элементов АСУ ТП

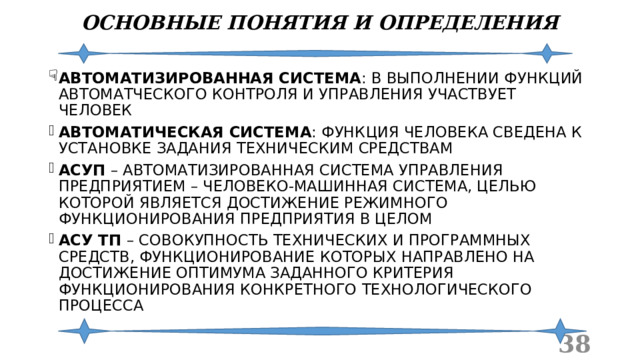

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

• АВТОМАТИЗИРОВАННАЯ СИСТЕМА : В ВЫПОЛНЕНИИ ФУНКЦИЙ АВТОМАТЧЕСКОГО КОНТРОЛЯ И УПРАВЛЕНИЯ УЧАСТВУЕТ ЧЕЛОВЕК
• АВТОМАТИЧЕСКАЯ СИСТЕМА : ФУНКЦИЯ ЧЕЛОВЕКА СВЕДЕНА К УСТАНОВКЕ ЗАДАНИЯ ТЕХНИЧЕСКИМ СРЕДСТВАМ
• АСУП – АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ПРЕДПРИЯТИЕМ – ЧЕЛОВЕКО-МАШИННАЯ СИСТЕМА, ЦЕЛЬЮ КОТОРОЙ ЯВЛЯЕТСЯ ДОСТИЖЕНИЕ РЕЖИМНОГО ФУНКЦИОНИРОВАНИЯ ПРЕДПРИЯТИЯ В ЦЕЛОМ
• АСУ ТП – СОВОКУПНОСТЬ ТЕХНИЧЕСКИХ И ПРОГРАММНЫХ СРЕДСТВ, ФУНКЦИОНИРОВАНИЕ КОТОРЫХ НАПРАВЛЕНО НА ДОСТИЖЕНИЕ ОПТИМУМА ЗАДАННОГО КРИТЕРИЯ ФУНКЦИОНИРОВАНИЯ КОНКРЕТНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

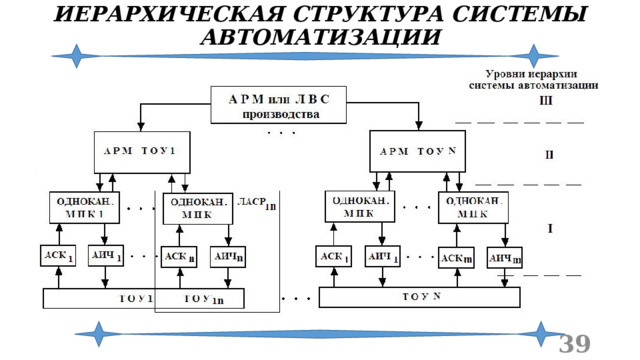

ИЕРАРХИЧЕСКАЯ СТРУКТУРА СИСТЕМЫ АВТОМАТИЗАЦИИ

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

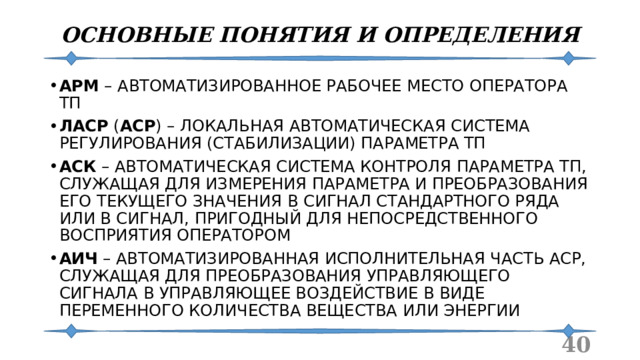

• АРМ – АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ОПЕРАТОРА ТП
• ЛАСР ( АСР ) – ЛОКАЛЬНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА РЕГУЛИРОВАНИЯ (СТАБИЛИЗАЦИИ) ПАРАМЕТРА ТП
• АСК – АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ ПАРАМЕТРА ТП, СЛУЖАЩАЯ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРА И ПРЕОБРАЗОВАНИЯ ЕГО ТЕКУЩЕГО ЗНАЧЕНИЯ В СИГНАЛ СТАНДАРТНОГО РЯДА ИЛИ В СИГНАЛ, ПРИГОДНЫЙ ДЛЯ НЕПОСРЕДСТВЕННОГО ВОСПРИЯТИЯ ОПЕРАТОРОМ
• АИЧ – АВТОМАТИЗИРОВАННАЯ ИСПОЛНИТЕЛЬНАЯ ЧАСТЬ АСР, СЛУЖАЩАЯ ДЛЯ ПРЕОБРАЗОВАНИЯ УПРАВЛЯЮЩЕГО СИГНАЛА В УПРАВЛЯЮЩЕЕ ВОЗДЕЙСТВИЕ В ВИДЕ ПЕРЕМЕННОГО КОЛИЧЕСТВА ВЕЩЕСТВА ИЛИ ЭНЕРГИИ

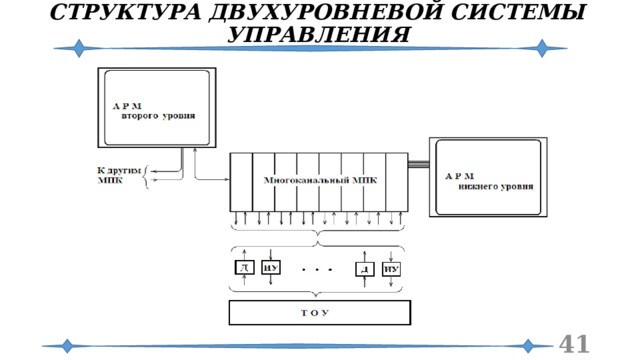

СТРУКТУРА ДВУХУРОВНЕВОЙ СИСТЕМЫ УПРАВЛЕНИЯ

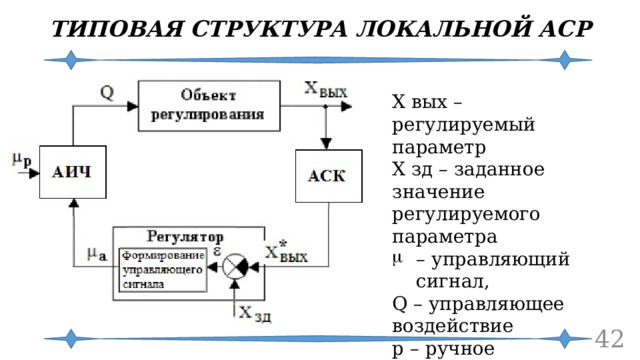

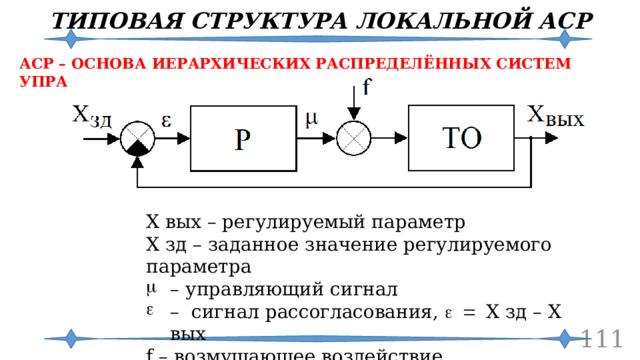

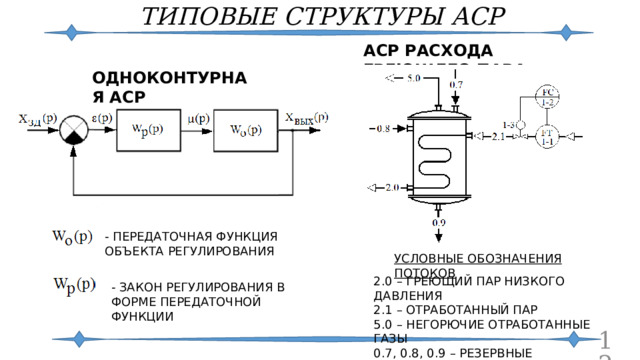

ТИПОВАЯ СТРУКТУРА ЛОКАЛЬНОЙ АСР

Х вых – регулируемый параметр

Х зд – заданное значение регулируемого параметра

• – управляющий сигнал,

Q – управляющее воздействие

р – ручное

а - автоматическое

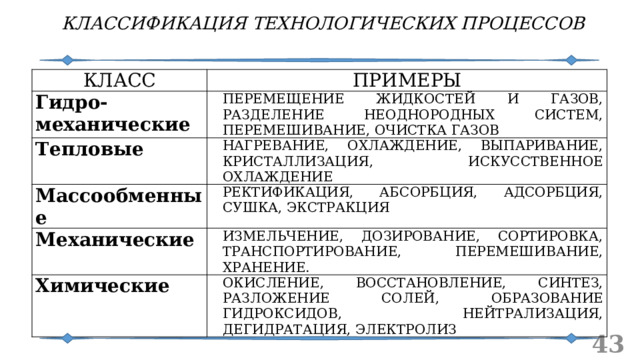

КЛАССИФИКАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

КЛАСС

ПРИМЕРЫ

Гидро-механические

ПЕРЕМЕЩЕНИЕ ЖИДКОСТЕЙ И ГАЗОВ, РАЗДЕЛЕНИЕ НЕОДНОРОДНЫХ СИСТЕМ, ПЕРЕМЕШИВАНИЕ, ОЧИСТКА ГАЗОВ

Тепловые

Массообменные

НАГРЕВАНИЕ, ОХЛАЖДЕНИЕ, ВЫПАРИВАНИЕ, КРИСТАЛЛИЗАЦИЯ, ИСКУССТВЕННОЕ ОХЛАЖДЕНИЕ

РЕКТИФИКАЦИЯ, АБСОРБЦИЯ, АДСОРБЦИЯ, СУШКА, ЭКСТРАКЦИЯ

Механические

ИЗМЕЛЬЧЕНИЕ, ДОЗИРОВАНИЕ, СОРТИРОВКА, ТРАНСПОРТИРОВАНИЕ, ПЕРЕМЕШИВАНИЕ, ХРАНЕНИЕ.

Химические

ОКИСЛЕНИЕ, ВОССТАНОВЛЕНИЕ, СИНТЕЗ, РАЗЛОЖЕНИЕ СОЛЕЙ, ОБРАЗОВАНИЕ ГИДРОКСИДОВ, НЕЙТРАЛИЗАЦИЯ, ДЕГИДРАТАЦИЯ, ЭЛЕКТРОЛИЗ

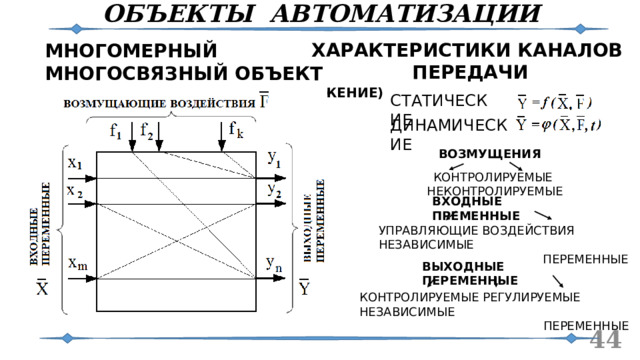

ОБЪЕКТЫ АВТОМАТИЗАЦИИ

ХАРАКТЕРИСТИКИ КАНАЛОВ

ПЕРЕДАЧИ

МНОГОМЕРНЫЙ МНОГОСВЯЗНЫЙ ОБЪЕКТ (УСЛОВНОЕ ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ)

СТАТИЧЕСКИЕ

ДИНАМИЧЕСКИЕ

ВОЗМУЩЕНИЯ

КОНТРОЛИРУЕМЫЕ НЕКОНТРОЛИРУЕМЫЕ

ВХОДНЫЕ ПРЕМЕННЫЕ

УПРАВЛЯЮЩИЕ ВОЗДЕЙСТВИЯ НЕЗАВИСИМЫЕ

ПЕРЕМЕННЫЕ

ВЫХОДНЫЕ ПЕРЕМЕННЫЕ

КОНТРОЛИРУЕМЫЕ РЕГУЛИРУЕМЫЕ НЕЗАВИСИМЫЕ

ПЕРЕМЕННЫЕ

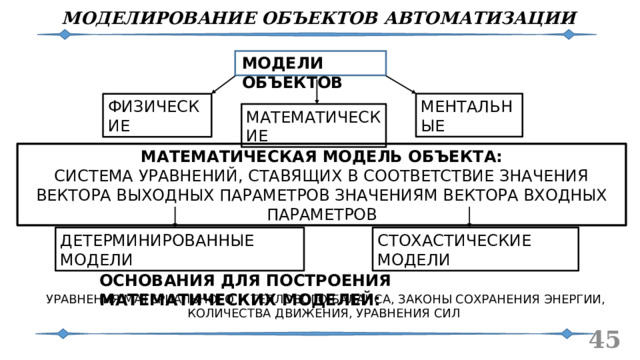

МОДЕЛИРОВАНИЕ ОБЪЕКТОВ АВТОМАТИЗАЦИИ

МОДЕЛИ ОБЪЕКТОВ

МЕНТАЛЬНЫЕ

ФИЗИЧЕСКИЕ

МАТЕМАТИЧЕСКИЕ

МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ОБЪЕКТА:

СИСТЕМА УРАВНЕНИЙ, СТАВЯЩИХ В СООТВЕТСТВИЕ ЗНАЧЕНИЯ ВЕКТОРА ВЫХОДНЫХ ПАРАМЕТРОВ ЗНАЧЕНИЯМ ВЕКТОРА ВХОДНЫХ ПАРАМЕТРОВ

ДЕТЕРМИНИРОВАННЫЕ МОДЕЛИ

СТОХАСТИЧЕСКИЕ МОДЕЛИ

ОСНОВАНИЯ ДЛЯ ПОСТРОЕНИЯ МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ:

УРАВНЕНИЯ МАТЕРИАЛЬНОГО И ТЕПЛОВОГО БАЛАНСА, ЗАКОНЫ СОХРАНЕНИЯ ЭНЕРГИИ, КОЛИЧЕСТВА ДВИЖЕНИЯ, УРАВНЕНИЯ СИЛ

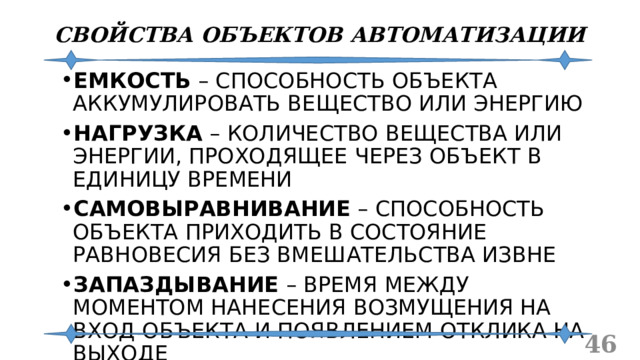

СВОЙСТВА ОБЪЕКТОВ АВТОМАТИЗАЦИИ

• ЕМКОСТЬ – СПОСОБНОСТЬ ОБЪЕКТА АККУМУЛИРОВАТЬ ВЕЩЕСТВО ИЛИ ЭНЕРГИЮ
• НАГРУЗКА – КОЛИЧЕСТВО ВЕЩЕСТВА ИЛИ ЭНЕРГИИ, ПРОХОДЯЩЕЕ ЧЕРЕЗ ОБЪЕКТ В ЕДИНИЦУ ВРЕМЕНИ
• САМОВЫРАВНИВАНИЕ – СПОСОБНОСТЬ ОБЪЕКТА ПРИХОДИТЬ В СОСТОЯНИЕ РАВНОВЕСИЯ БЕЗ ВМЕШАТЕЛЬСТВА ИЗВНЕ
• ЗАПАЗДЫВАНИЕ – ВРЕМЯ МЕЖДУ МОМЕНТОМ НАНЕСЕНИЯ ВОЗМУЩЕНИЯ НА ВХОД ОБЪЕКТА И ПОЯВЛЕНИЕМ ОТКЛИКА НА ВЫХОДЕ

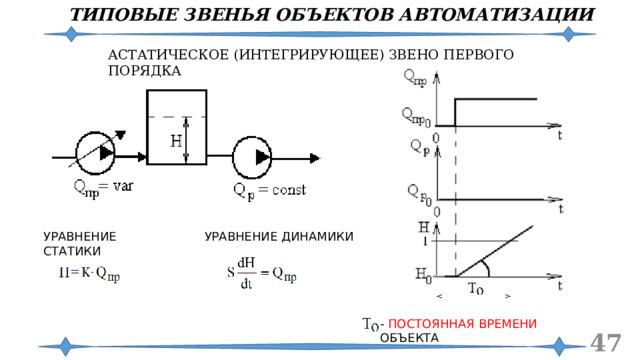

ТИПОВЫЕ ЗВЕНЬЯ ОБЪЕКТОВ АВТОМАТИЗАЦИИ

АСТАТИЧЕСКОЕ (ИНТЕГРИРУЮЩЕЕ) ЗВЕНО ПЕРВОГО ПОРЯДКА

УРАВНЕНИЕ ДИНАМИКИ

УРАВНЕНИЕ СТАТИКИ

- ПОСТОЯННАЯ ВРЕМЕНИ ОБЪЕКТА

ТИПОВЫЕ ЗВЕНЬЯ ОБЪЕКТОВ АВТОМАТИЗАЦИИ

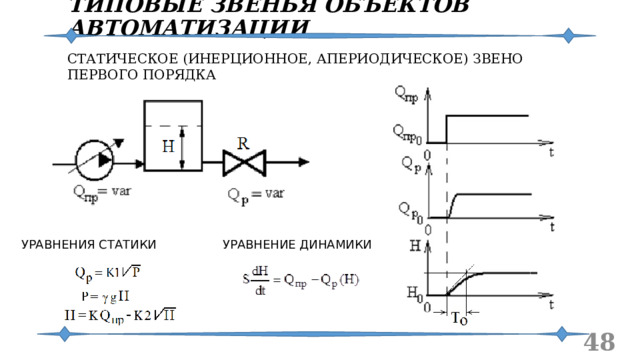

СТАТИЧЕСКОЕ (ИНЕРЦИОННОЕ, АПЕРИОДИЧЕСКОЕ) ЗВЕНО ПЕРВОГО ПОРЯДКА

УРАВНЕНИЯ СТАТИКИ

УРАВНЕНИЕ ДИНАМИКИ

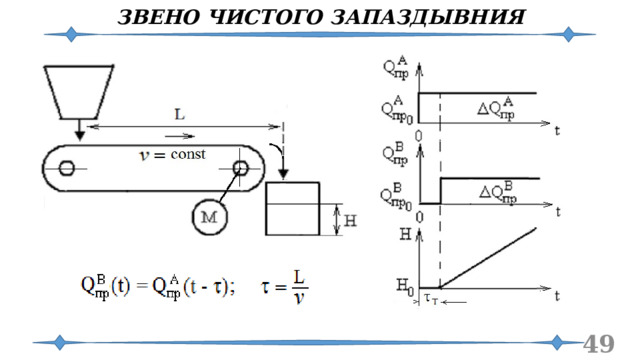

ЗВЕНО ЧИСТОГО ЗАПАЗДЫВНИЯ

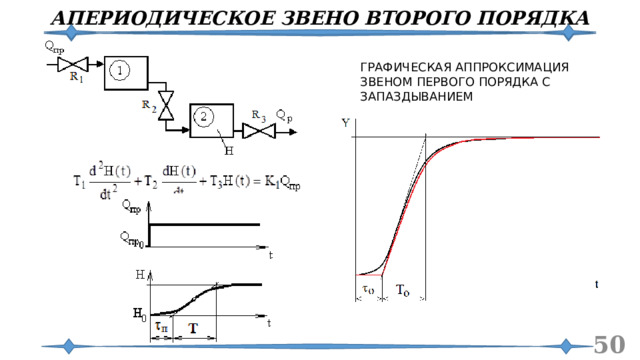

АПЕРИОДИЧЕСКОЕ ЗВЕНО ВТОРОГО ПОРЯДКА

ГРАФИЧЕСКАЯ АППРОКСИМАЦИЯ ЗВЕНОМ ПЕРВОГО ПОРЯДКА С ЗАПАЗДЫВАНИЕМ

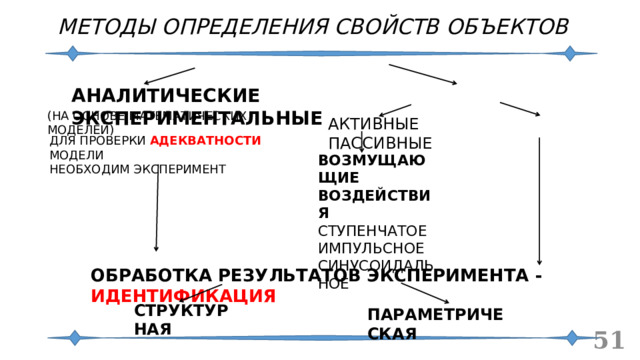

МЕТОДЫ ОПРЕДЕЛЕНИЯ СВОЙСТВ ОБЪЕКТОВ

АНАЛИТИЧЕСКИЕ ЭКСПЕРИМЕНТАЛЬНЫЕ

(НА ОСНОВЕ МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ)

АКТИВНЫЕ ПАССИВНЫЕ

ДЛЯ ПРОВЕРКИ АДЕКВАТНОСТИ МОДЕЛИ

НЕОБХОДИМ ЭКСПЕРИМЕНТ

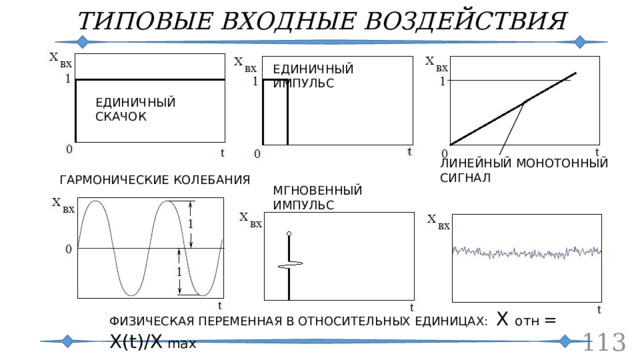

ВОЗМУЩАЮЩИЕ

ВОЗДЕЙСТВИЯ

СТУПЕНЧАТОЕ

ИМПУЛЬСНОЕ

СИНУСОИДАЛЬНОЕ

ОБРАБОТКА РЕЗУЛЬТАТОВ ЭКСПЕРИМЕНТА - ИДЕНТИФИКАЦИЯ

СТРУКТУРНАЯ

ПАРАМЕТРИЧЕСКАЯ

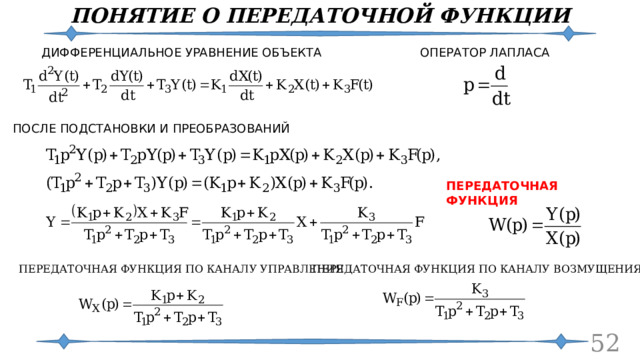

ПОНЯТИЕ О ПЕРЕДАТОЧНОЙ ФУНКЦИИ

ОПЕРАТОР ЛАПЛАСА

ДИФФЕРЕНЦИАЛЬНОЕ УРАВНЕНИЕ ОБЪЕКТА

ПОСЛЕ ПОДСТАНОВКИ И ПРЕОБРАЗОВАНИЙ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ ПО КАНАЛУ ВОЗМУЩЕНИЯ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ ПО КАНАЛУ УПРАВЛЕНИЯ

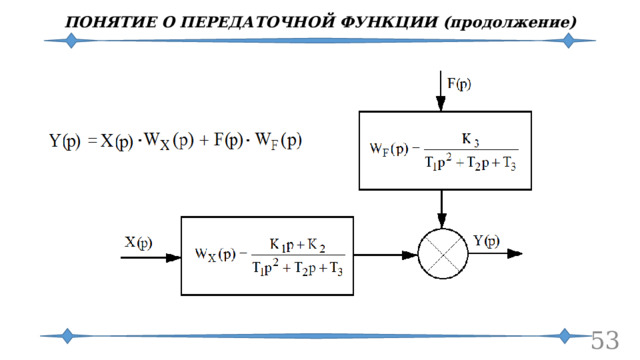

ПОНЯТИЕ О ПЕРЕДАТОЧНОЙ ФУНКЦИИ (продолжение)

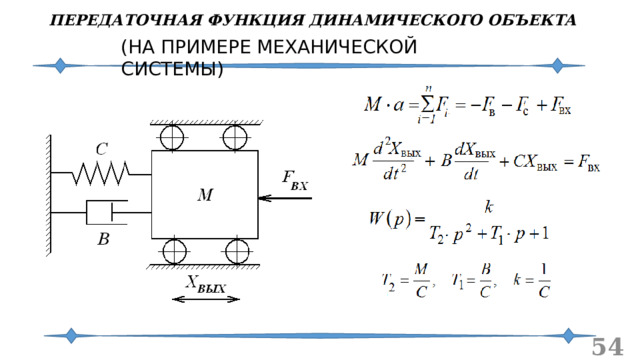

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ ДИНАМИЧЕСКОГО ОБЪЕКТА

(НА ПРИМЕРЕ МЕХАНИЧЕСКОЙ СИСТЕМЫ)

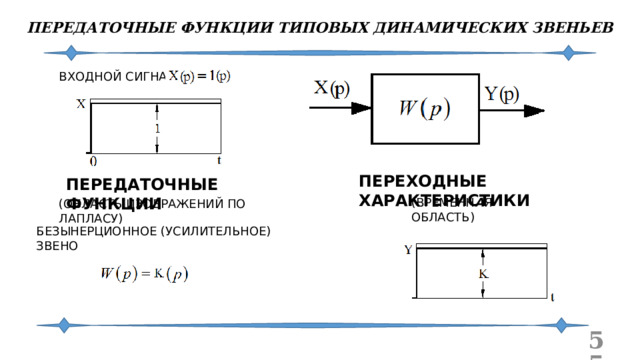

ПЕРЕДАТОЧНЫЕ ФУНКЦИИ ТИПОВЫХ ДИНАМИЧЕСКИХ ЗВЕНЬЕВ

ВХОДНОЙ СИГНАЛ

ПЕРЕХОДНЫЕ ХАРАКТЕРИСТИКИ

ПЕРЕДАТОЧНЫЕ ФУНКЦИИ

(ВРЕМЕНН А Я ОБЛАСТЬ)

(ОБЛАСТЬ ИЗОБРАЖЕНИЙ ПО ЛАПЛАСУ)

БЕЗЫНЕРЦИОННОЕ (УСИЛИТЕЛЬНОЕ) ЗВЕНО

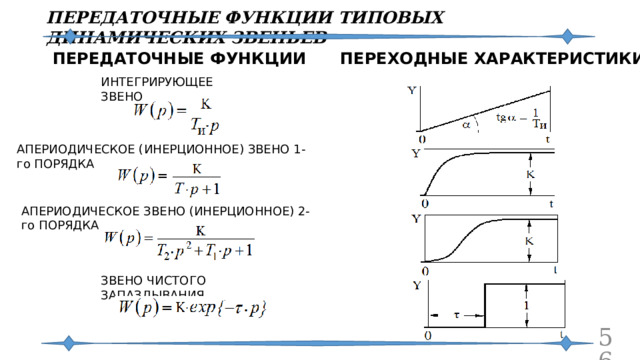

ПЕРЕДАТОЧНЫЕ ФУНКЦИИ ТИПОВЫХ ДИНАМИЧЕСКИХ ЗВЕНЬЕВ

ПЕРЕДАТОЧНЫЕ ФУНКЦИИ

ПЕРЕХОДНЫЕ ХАРАКТЕРИСТИКИ

ИНТЕГРИРУЮЩЕЕ ЗВЕНО

АПЕРИОДИЧЕСКОЕ (ИНЕРЦИОННОЕ) ЗВЕНО 1-го ПОРЯДКА

АПЕРИОДИЧЕСКОЕ ЗВЕНО (ИНЕРЦИОННОЕ) 2-го ПОРЯДКА

ЗВЕНО ЧИСТОГО ЗАПАЗДЫВАНИЯ

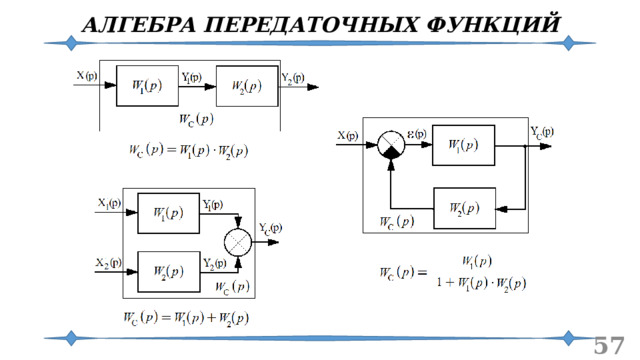

АЛГЕБРА ПЕРЕДАТОЧНЫХ ФУНКЦИЙ

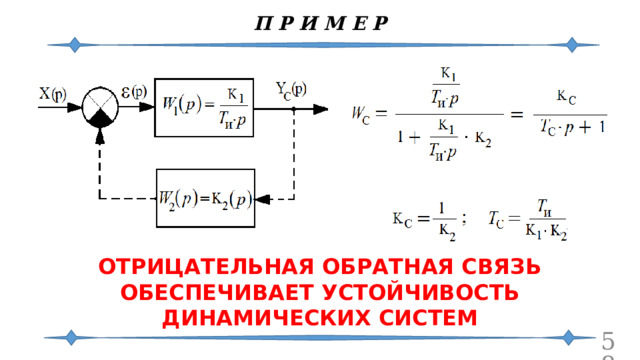

П Р И М Е Р

ОТРИЦАТЕЛЬНАЯ ОБРАТНАЯ СВЯЗЬ ОБЕСПЕЧИВАЕТ УСТОЙЧИВОСТЬ ДИНАМИЧЕСКИХ СИСТЕМ

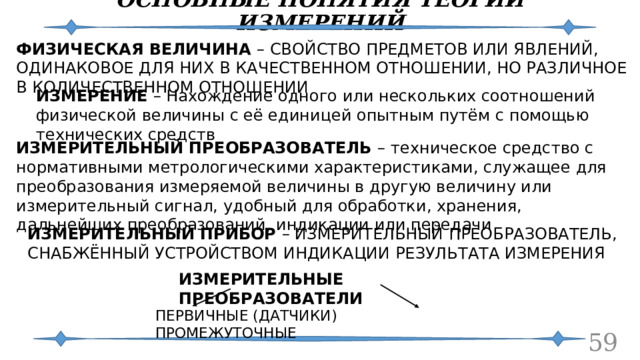

ОСНОВНЫЕ ПОНЯТИЯ ТЕОРИИ ИЗМЕРЕНИЙ

ФИЗИЧЕСКАЯ ВЕЛИЧИНА – СВОЙСТВО ПРЕДМЕТОВ ИЛИ ЯВЛЕНИЙ, ОДИНАКОВОЕ ДЛЯ НИХ В КАЧЕСТВЕННОМ ОТНОШЕНИИ, НО РАЗЛИЧНОЕ В КОЛИЧЕСТВЕННОМ ОТНОШЕНИИ

ИЗМЕРЕНИЕ – Нахождение одного или нескольких соотношений физической величины с её единицей опытным путём с помощью технических средств

ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ – техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

ИЗМЕРИТЕЛЬНЫЙ ПРИБОР – ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ, СНАБЖЁННЫЙ УСТРОЙСТВОМ ИНДИКАЦИИ РЕЗУЛЬТАТА ИЗМЕРЕНИЯ

ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ

ПЕРВИЧНЫЕ (ДАТЧИКИ) ПРОМЕЖУТОЧНЫЕ

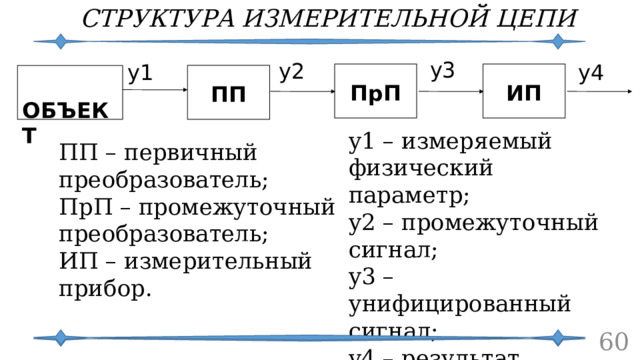

СТРУКТУРА ИЗМЕРИТЕЛЬНОЙ ЦЕПИ

y3

y2

y1

y4

ПрП

ИП

ПП

ОБЪЕКТ

y1 – измеряемый физический параметр;

y2 – промежуточный сигнал;

y3 – унифицированный сигнал;

y4 – результат измерения.

ПП – первичный преобразователь;

ПрП – промежуточный преобразователь;

ИП – измерительный прибор.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОЦЕССА И СРЕДСТВ ИЗМЕРЕНИЙ

ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ – разность между результатом измерения и опорным значением. В качестве опорного принимается значение измеряемой величины, соответствующее ей с пренебрежимо малой для данной задачи погрешностью, например, действительное значение.

ДОСТОВЕРНОСТЬ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ – СТЕПЕНЬ ДОВЕРИЯ К НИМ, ВЫРАЖЕННАЯ В ТЕРМИНАХ ТЕОРИИ ВЕРОЯТНОСТИ И МАТЕМАТИЧЕСКОЙ СТАТИСТИКИ

ВОСПРОИЗВОДИМОСТЬ ХАРАКТЕРИЗУЕТ СТЕПЕНЬ БЛИЗОСТИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ ОДНОЙ И ТОЙ ЖЕ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ , ПОЛУЧЕННЫХ В РАЗНЫХ УСЛОВИЯХ

СХОДИМОСТЬ ХАРАКТЕРИЗУЕТ СТЕПЕНЬ БЛИЗОСТИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ ОДНОЙ И ТОЙ ЖЕ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ , ПОЛУЧЕННЫХ ПРИ ПОВТОРНЫХ ИЗМЕРЕНИЯХ В ОДИНАКОВЫХ УСЛОВИЯХ

60

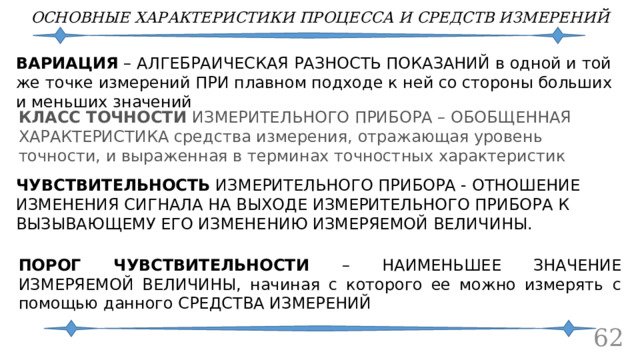

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОЦЕССА И СРЕДСТВ ИЗМЕРЕНИЙ

ВАРИАЦИЯ – АЛГЕБРАИЧЕСКАЯ РАЗНОСТЬ ПОКАЗАНИЙ в одной и той же точке измерений ПРИ плавном подходе к ней со стороны больших и меньших значений

КЛАСС ТОЧНОСТИ ИЗМЕРИТЕЛЬНОГО ПРИБОРА – ОБОБЩЕННАЯ ХАРАКТЕРИСТИКА средства измерения, отражающая уровень точности, и выраженная в терминах точностных характеристик

ЧУВСТВИТЕЛЬНОСТЬ  ИЗМЕРИТЕЛЬНОГО ПРИБОРА - ОТНОШЕНИЕ ИЗМЕНЕНИЯ СИГНАЛА НА ВЫХОДЕ ИЗМЕРИТЕЛЬНОГО ПРИБОРА К ВЫЗЫВАЮЩЕМУ ЕГО ИЗМЕНЕНИЮ ИЗМЕРЯЕМОЙ ВЕЛИЧИНЫ.

ПОРОГ ЧУВСТВИТЕЛЬНОСТИ – НАИМЕНЬШЕЕ ЗНАЧЕНИЕ ИЗМЕРЯЕМОЙ ВЕЛИЧИНЫ, начиная с которого ее можно измерять с помощью данного СРЕДСТВА ИЗМЕРЕНИЙ

60

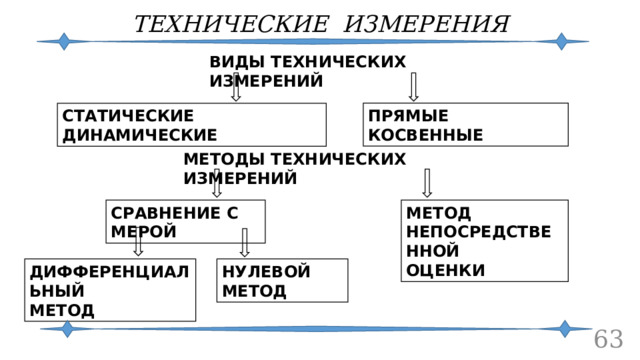

ТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ

ВИДЫ ТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ

ПРЯМЫЕ КОСВЕННЫЕ

СТАТИЧЕСКИЕ ДИНАМИЧЕСКИЕ

МЕТОДЫ ТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ

МЕТОД

СРАВНЕНИЕ С МЕРОЙ

НЕПОСРЕДСТВЕННОЙ

ОЦЕНКИ

НУЛЕВОЙ МЕТОД

ДИФФЕРЕНЦИАЛЬНЫЙ

МЕТОД

60

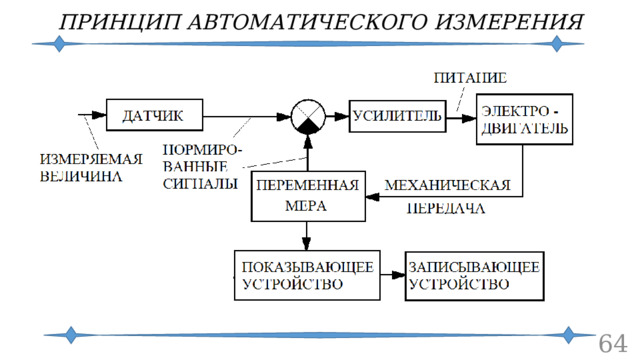

ПРИНЦИП АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

60

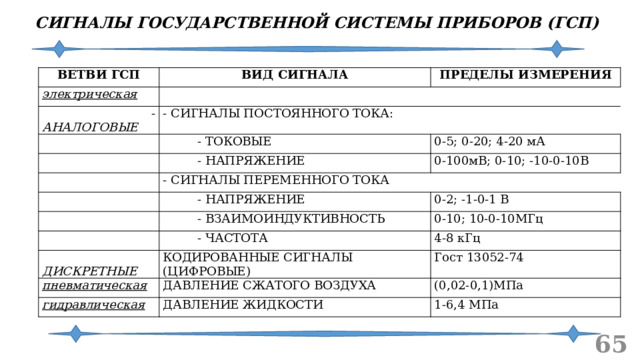

СИГНАЛЫ ГОСУДАРСТВЕННОЙ СИСТЕМЫ ПРИБОРОВ (ГСП)

ВЕТВИ ГСП

ВИД СИГНАЛА

электрическая

ПРЕДЕЛЫ ИЗМЕРЕНИЯ

- АНАЛОГОВЫЕ

- СИГНАЛЫ ПОСТОЯННОГО ТОКА:

- ТОКОВЫЕ

- НАПРЯЖЕНИЕ

0-5; 0-20; 4-20 мА

0-100мВ; 0-10; -10-0-10В

- СИГНАЛЫ ПЕРЕМЕННОГО ТОКА

- НАПРЯЖЕНИЕ

0-2; -1-0-1 В

- ВЗАИМОИНДУКТИВНОСТЬ

0-10; 10-0-10МГц

- ЧАСТОТА

ДИСКРЕТНЫЕ

4-8 кГц

КОДИРОВАННЫЕ СИГНАЛЫ (ЦИФРОВЫЕ)

пневматическая

Гост 13052-74

ДАВЛЕНИЕ СЖАТОГО ВОЗДУХА

гидравлическая

(0,02-0,1)МПа

ДАВЛЕНИЕ ЖИДКОСТИ

1-6,4 МПа

60

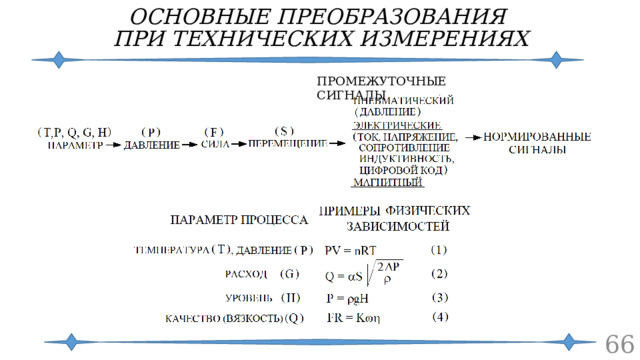

ОСНОВНЫЕ ПРЕОБРАЗОВАНИЯ ПРИ ТЕХНИЧЕСКИХ ИЗМЕРЕНИЯХ

ПРОМЕЖУТОЧНЫЕ СИГНАЛЫ

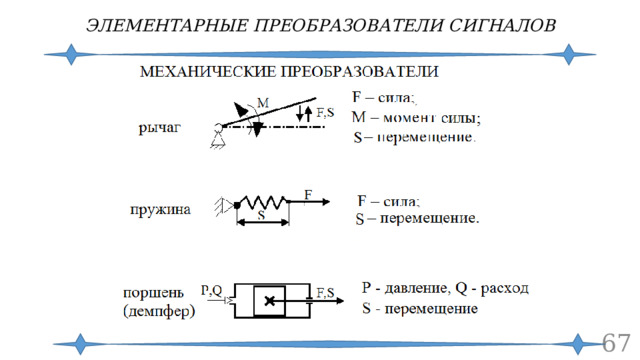

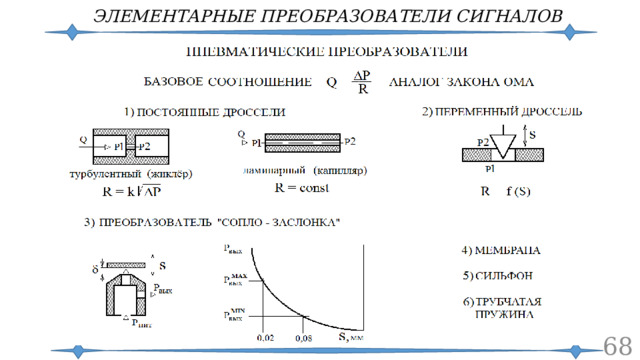

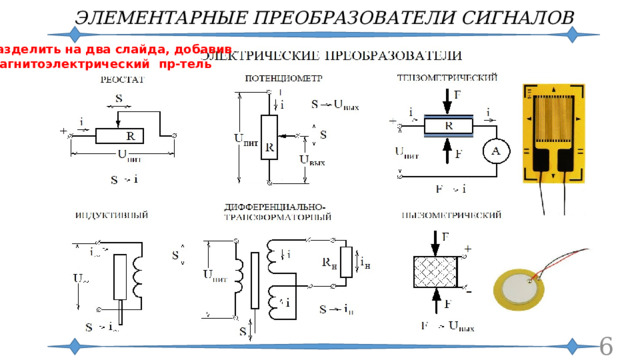

ЭЛЕМЕНТАРНЫЕ ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

ЭЛЕМЕНТАРНЫЕ ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

ЭЛЕМЕНТАРНЫЕ ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

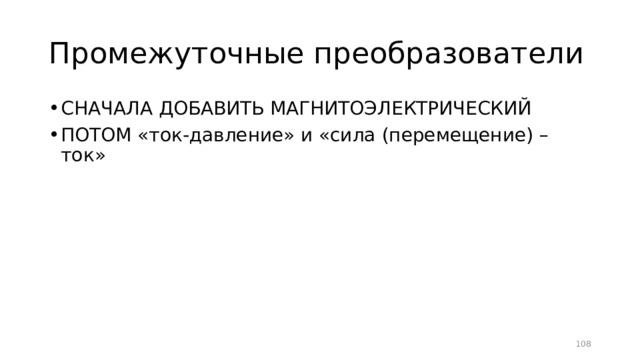

Разделить на два слайда, добавив

Магнитоэлектрический пр-тель

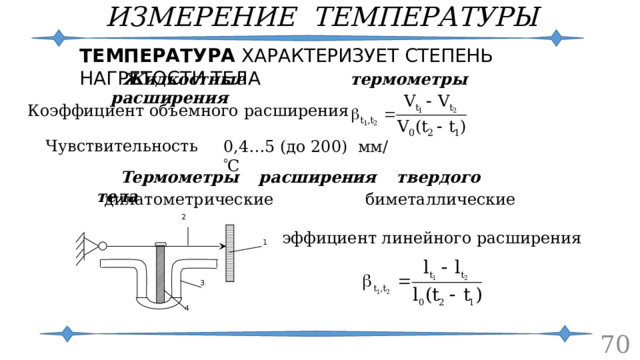

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

ТЕМПЕРАТУРА ХАРАКТЕРИЗУЕТ СТЕПЕНЬ НАГРЕТОСТИ ТЕЛА

Жидкостные термометры расширения

Коэффициент объемного расширения

Чувствительность

0,4…5 (до 200) мм/  С

Термометры расширения твердого тела

дилатометрические биметаллические

2

Коэффициент линейного расширения

1

3

4

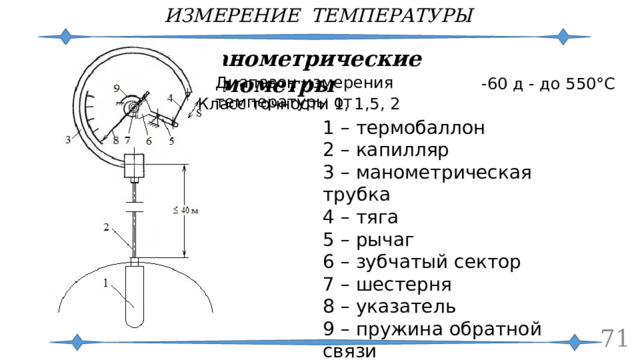

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

Манометрические термометры

Диапазон измерения температуры от

  -60 д - до 550°С

Класс точности 1, 1,5, 2

1 – термобаллон

2 – капилляр

3 – манометрическая трубка

4 – тяга

5 – рычаг

6 – зубчатый сектор

7 – шестерня

8 – указатель

9 – пружина обратной связи

70

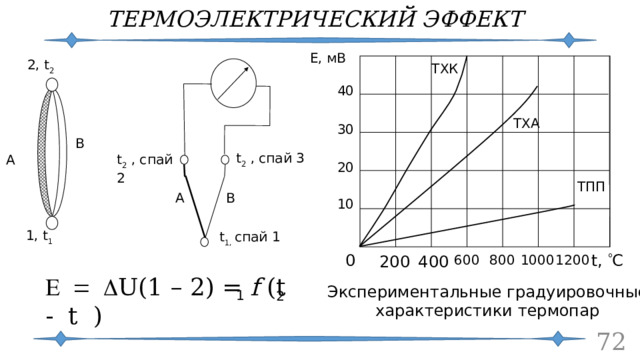

ТЕРМОЭЛЕКТРИЧЕСКИЙ ЭФФЕКТ

Е, мВ

2, t 2

ТХК

40

ТХА

30

В

А

t 2 , спай 3

t 2 , спай 2

20

ТПП

B

A

10

1, t 1

t 1, спай 1

0

t,  С

400

200

800

600

1000

1200

E = D U(1 – 2) = f (t - t )

Экспериментальные градуировочные характеристики термопар

1

2

70

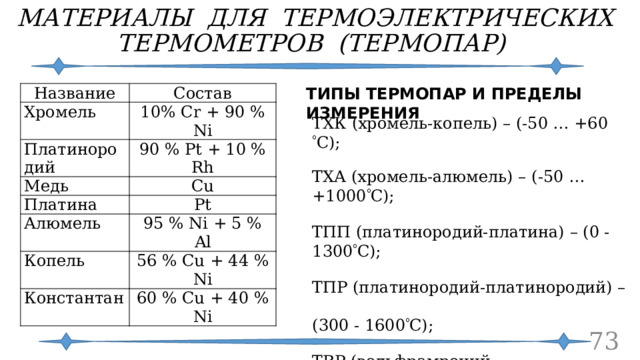

МАТЕРИАЛЫ ДЛЯ ТЕРМОЭЛЕКТРИЧЕСКИХ ТЕРМОМЕТРОВ (ТЕРМОПАР)

ТИПЫ ТЕРМОПАР И ПРЕДЕЛЫ ИЗМЕРЕНИЯ

Название

Хромель

Состав

10% Cr + 90 % Ni

Платинородий

Медь

90 % Pt + 10 % Rh

Cu

Платина

Pt

Алюмель

95 % Ni + 5 % Al

Копель

56 % Cu + 44 % Ni

Константан

60 % Cu + 40 % Ni

ТХК (хромель-копель) – (-50 … +60  С);

ТХА (хромель-алюмель) – (-50 … +1000  С);

ТПП (платинородий-платина) – (0 - 1300  С);

ТПР (платинородий-платинородий) –

(300 - 1600  С);

ТВР (вольфрамрений-вольфрамрений) –

(0-2200  С).

72

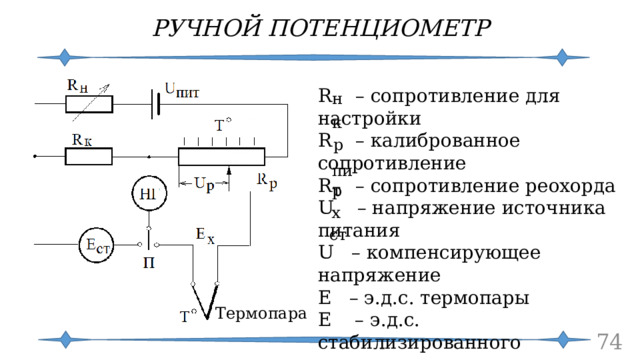

РУЧНОЙ ПОТЕНЦИОМЕТР

R – сопротивление для настройки

R – калиброванное сопротивление

R – сопротивление реохорда

U – напряжение источника питания

U – компенсирующее напряжение

Е – э.д.с. термопары

Е – э.д.с. стабилизированного источника питания

П – переключатель

НГ – нуль-гальванометр

н

к

р

пит

р

х

ст

Термопара

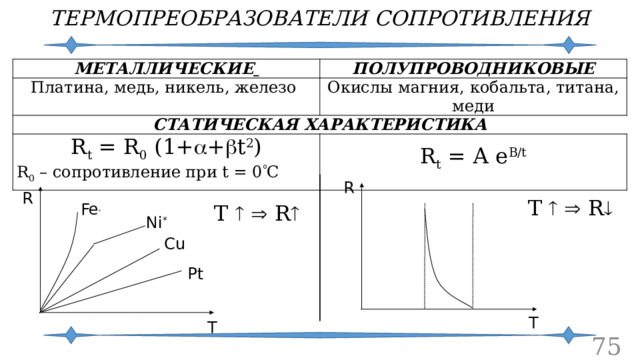

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

МЕТАЛЛИЧЕСКИЕ

ПОЛУПРОВОДНИКОВЫЕ

Платина, медь, никель, железо

СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА

Окислы магния, кобальта, титана, меди

R t = R 0 (1+  +  t 2 )

R 0 – сопротивление при t = 0  С

R t = А е В/t

R

R

Т   R 

Fe *

Т   R 

Ni *

Cu

Pt

Т

Т

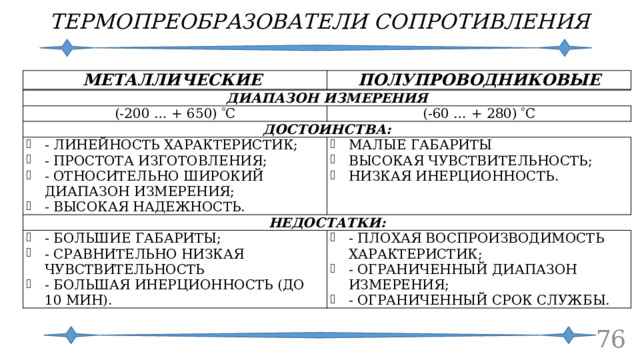

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

МЕТАЛЛИЧЕСКИЕ

ПОЛУПРОВОДНИКОВЫЕ

ДИАПАЗОН ИЗМЕРЕНИЯ

(-200 … + 650)  С

(-60 … + 280)  С

ДОСТОИНСТВА:

• - ЛИНЕЙНОСТЬ ХАРАКТЕРИСТИК;
• - ПРОСТОТА ИЗГОТОВЛЕНИЯ;
• - ОТНОСИТЕЛЬНО ШИРОКИЙ ДИАПАЗОН ИЗМЕРЕНИЯ;
• - ВЫСОКАЯ НАДЕЖНОСТЬ.

• МАЛЫЕ ГАБАРИТЫ
• ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ;
• НИЗКАЯ ИНЕРЦИОННОСТЬ.

НЕДОСТАТКИ:

• - БОЛЬШИЕ ГАБАРИТЫ;
• - СРАВНИТЕЛЬНО НИЗКАЯ ЧУВСТВИТЕЛЬНОСТЬ
• - БОЛЬШАЯ ИНЕРЦИОННОСТЬ (ДО 10 МИН).

• - ПЛОХАЯ ВОСПРОИЗВОДИМОСТЬ ХАРАКТЕРИСТИК;
• - ОГРАНИЧЕННЫЙ ДИАПАЗОН ИЗМЕРЕНИЯ;
• - ОГРАНИЧЕННЫЙ СРОК СЛУЖБЫ.

75

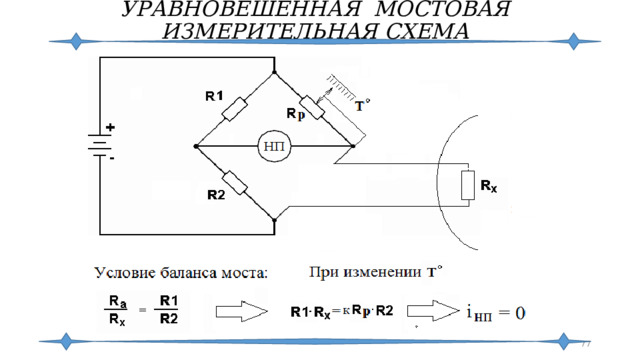

УРАВНОВЕШЕННАЯ МОСТОВАЯ ИЗМЕРИТЕЛЬНАЯ СХЕМА

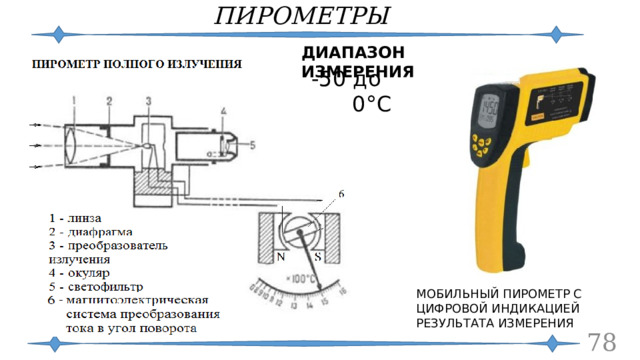

ПИРОМЕТРЫ

ДИАПАЗОН ИЗМЕРЕНИЯ

-50 до 3000°С

МОБИЛЬНЫЙ ПИРОМЕТР С ЦИФРОВОЙ ИНДИКАЦИЕЙ РЕЗУЛЬТАТА ИЗМЕРЕНИЯ

ИЗМЕРЕНИЕ ДАВЛЕНИЯ

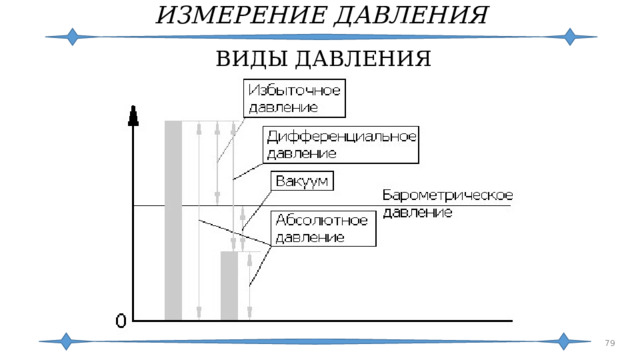

ВИДЫ ДАВЛЕНИЯ

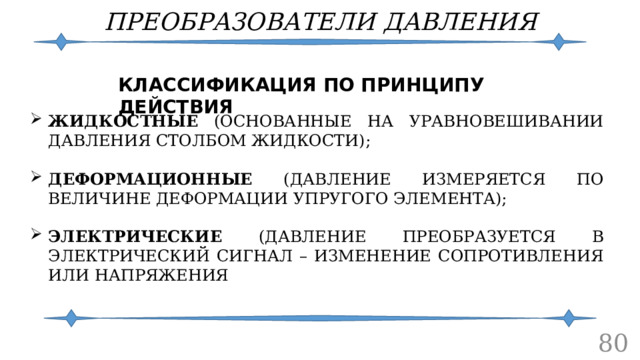

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ ДЕЙСТВИЯ

• ЖИДКОСТНЫЕ (ОСНОВАННЫЕ НА УРАВНОВЕШИВАНИИ ДАВЛЕНИЯ СТОЛБОМ ЖИДКОСТИ);

• ДЕФОРМАЦИОННЫЕ (ДАВЛЕНИЕ ИЗМЕРЯЕТСЯ ПО ВЕЛИЧИНЕ ДЕФОРМАЦИИ УПРУГОГО ЭЛЕМЕНТА);

• ЭЛЕКТРИЧЕСКИЕ (ДАВЛЕНИЕ ПРЕОБРАЗУЕТСЯ В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ – ИЗМЕНЕНИЕ СОПРОТИВЛЕНИЯ ИЛИ НАПРЯЖЕНИЯ

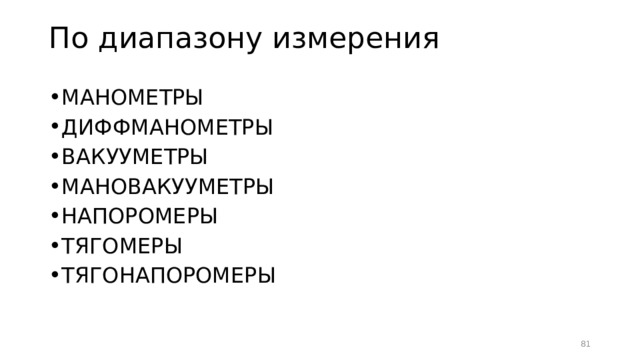

По диапазону измерения

• МАНОМЕТРЫ
• ДИФФМАНОМЕТРЫ
• ВАКУУМЕТРЫ
• МАНОВАКУУМЕТРЫ
• НАПОРОМЕРЫ
• ТЯГОМЕРЫ
• ТЯГОНАПОРОМЕРЫ

400 " width="640"

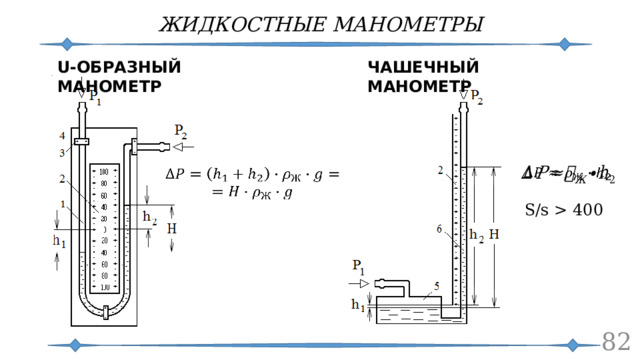

ЖИДКОСТНЫЕ МАНОМЕТРЫ

U-ОБРАЗНЫЙ МАНОМЕТР

ЧАШЕЧНЫЙ МАНОМЕТР

S/s 400

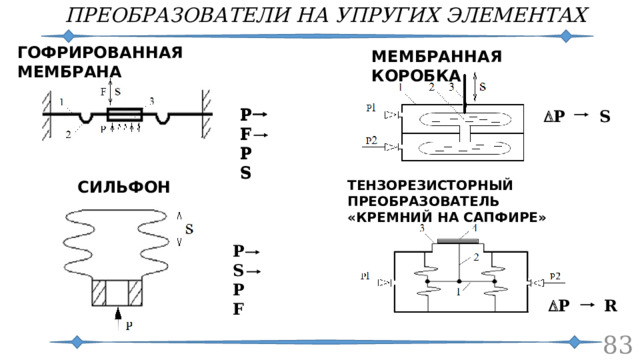

ПРЕОБРАЗОВАТЕЛИ НА УПРУГИХ ЭЛЕМЕНТАХ

ГОФРИРОВАННАЯ МЕМБРАНА

МЕМБРАННАЯ КОРОБКА

P F

P S

P F

P S

D P S

ТЕНЗОРЕЗИСТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ

СИЛЬФОН

«КРЕМНИЙ НА САПФИРЕ»

Р

l

Р

l

P S

P F

D P R

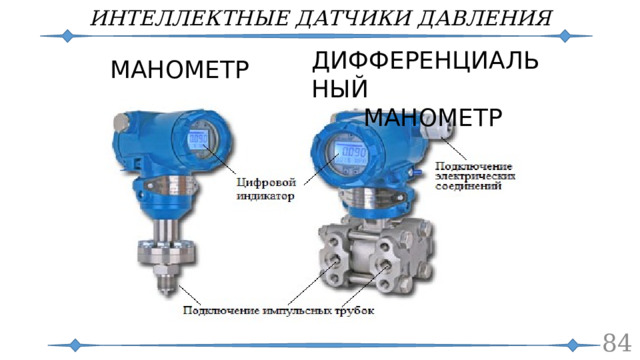

ИНТЕЛЛЕКТНЫЕ ДАТЧИКИ ДАВЛЕНИЯ

ДИФФЕРЕНЦИАЛЬНЫЙ

МАНОМЕТР

МАНОМЕТР

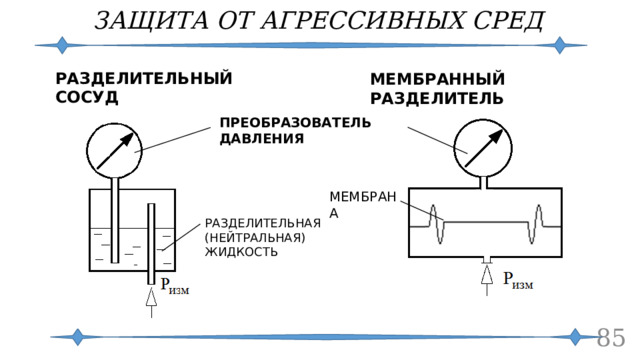

ЗАЩИТА ОТ АГРЕССИВНЫХ СРЕД

РАЗДЕЛИТЕЛЬНЫЙ СОСУД

МЕМБРАННЫЙ РАЗДЕЛИТЕЛЬ

ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ

МЕМБРАНА

РАЗДЕЛИТЕЛЬНАЯ

(НЕЙТРАЛЬНАЯ)

ЖИДКОСТЬ

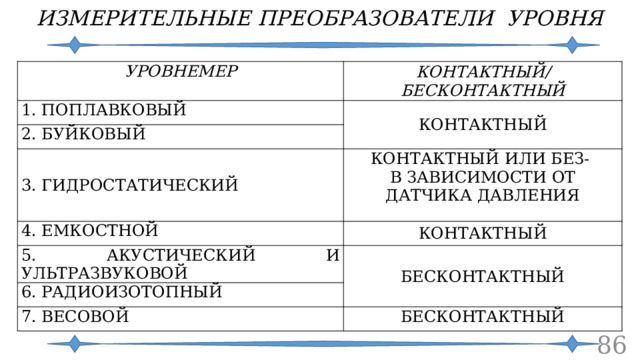

ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ УРОВНЯ

УРОВНЕМЕР

КОНТАКТНЫЙ/БЕСКОНТАКТНЫЙ

1. ПОПЛАВКОВЫЙ

КОНТАКТНЫЙ

2. БУЙКОВЫЙ

3. ГИДРОСТАТИЧЕСКИЙ

КОНТАКТНЫЙ ИЛИ БЕЗ-

4. ЕМКОСТНОЙ

В ЗАВИСИМОСТИ ОТ ДАТЧИКА ДАВЛЕНИЯ

КОНТАКТНЫЙ

5. АКУСТИЧЕСКИЙ И УЛЬТРАЗВУКОВОЙ

БЕСКОНТАКТНЫЙ

6. РАДИОИЗОТОПНЫЙ

7. ВЕСОВОЙ

БЕСКОНТАКТНЫЙ

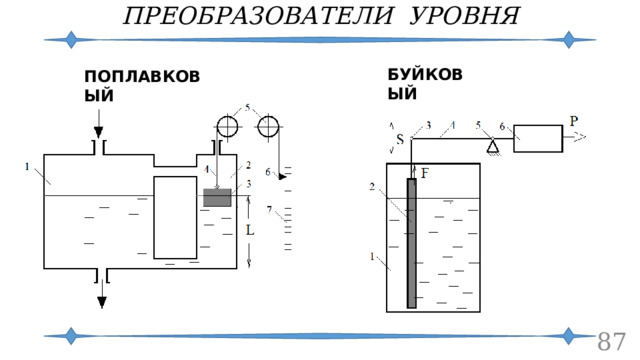

ПРЕОБРАЗОВАТЕЛИ УРОВНЯ

БУЙКОВЫЙ

ПОПЛАВКОВЫЙ

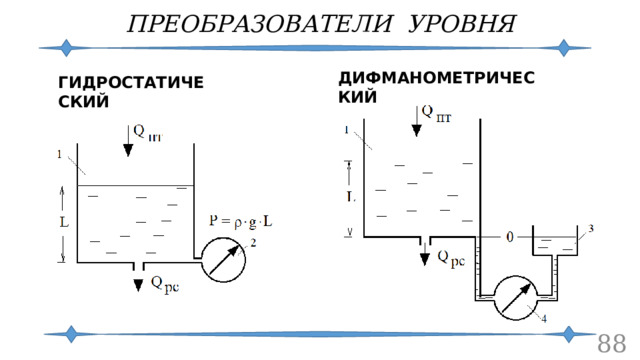

ПРЕОБРАЗОВАТЕЛИ УРОВНЯ

ДИФМАНОМЕТРИЧЕСКИЙ

ГИДРОСТАТИЧЕСКИЙ

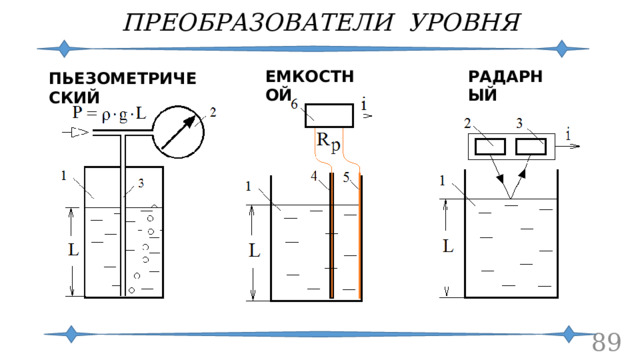

ПРЕОБРАЗОВАТЕЛИ УРОВНЯ

ЕМКОСТНОЙ

РАДАРНЫЙ

ПЬЕЗОМЕТРИЧЕСКИЙ

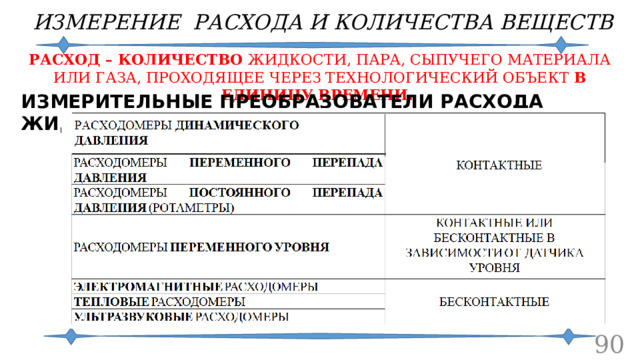

ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ВЕЩЕСТВ

РАСХОД – КОЛИЧЕСТВО ЖИДКОСТИ, ПАРА, СЫПУЧЕГО МАТЕРИАЛА ИЛИ ГАЗА, ПРОХОДЯЩЕЕ ЧЕРЕЗ ТЕХНОЛОГИЧЕСКИЙ ОБЪЕКТ В ЕДИНИЦУ ВРЕМЕНИ.

ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ РАСХОДА ЖИДКОСТИ, ПАРА И ГАЗА

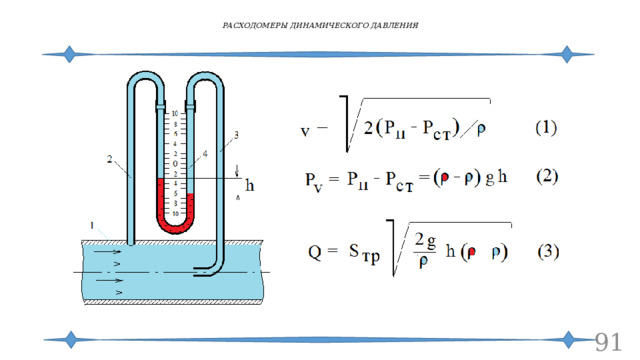

РАСХОДОМЕРЫ ДИНАМИЧЕСКОГО ДАВЛЕНИЯ

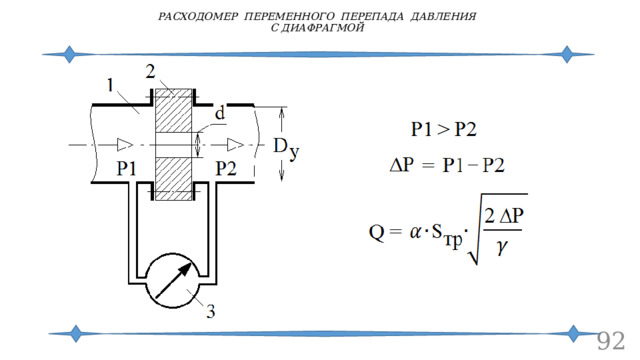

РАСХОДОМЕР ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ С ДИАФРАГМОЙ

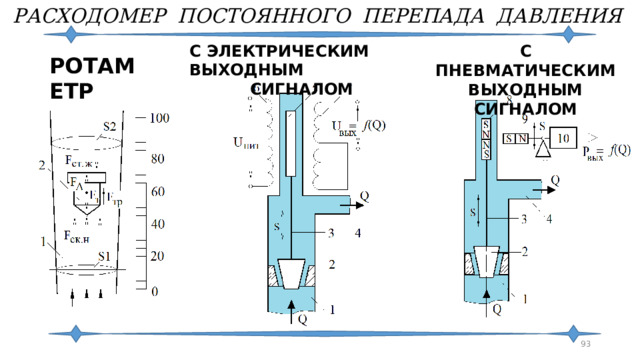

РАСХОДОМЕР ПОСТОЯННОГО ПЕРЕПАДА ДАВЛЕНИЯ

С ЭЛЕКТРИЧЕСКИМ ВЫХОДНЫМ

СИГНАЛОМ

С ПНЕВМАТИЧЕСКИМ

ВЫХОДНЫМ СИГНАЛОМ

РОТАМЕТР

БЕСКОНТАКТНЫЕ РАСХОДОМЕРЫ

ИНДУКЦИОННЫЙ

УЛЬТРАЗВУКОВОЙ

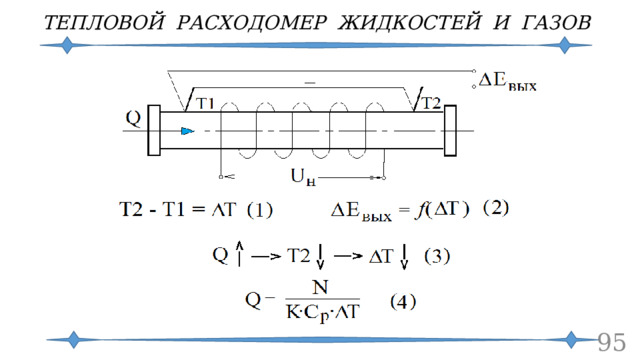

ТЕПЛОВОЙ РАСХОДОМЕР ЖИДКОСТЕЙ И ГАЗОВ

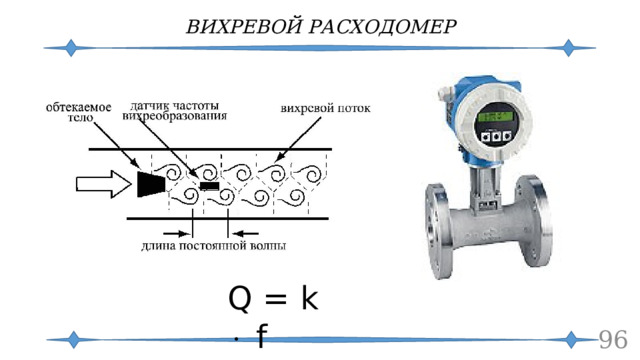

ВИХРЕВОЙ РАСХОДОМЕР

Q = k  f

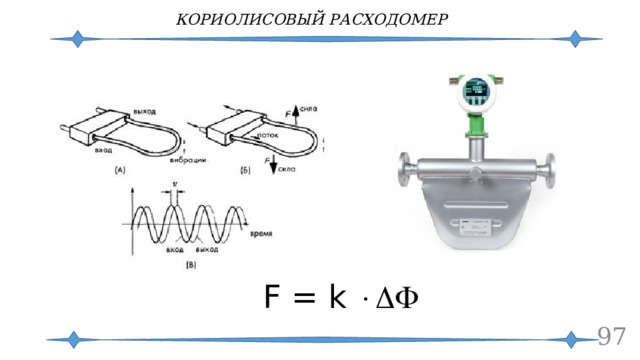

КОРИОЛИСОВЫЙ РАСХОДОМЕР

F = k 

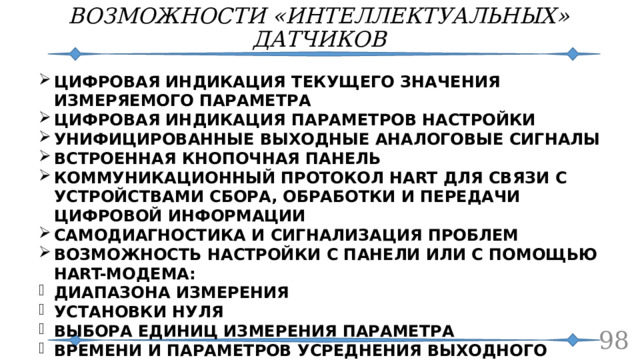

ВОЗМОЖНОСТИ «ИНТЕЛЛЕКТУАЛЬНЫХ» ДАТЧИКОВ

• ЦИФРОВАЯ ИНДИКАЦИЯ ТЕКУЩЕГО ЗНАЧЕНИЯ ИЗМЕРЯЕМОГО ПАРАМЕТРА
• ЦИФРОВАЯ ИНДИКАЦИЯ ПАРАМЕТРОВ НАСТРОЙКИ
• УНИФИЦИРОВАННЫЕ ВЫХОДНЫЕ АНАЛОГОВЫЕ СИГНАЛЫ
• ВСТРОЕННАЯ КНОПОЧНАЯ ПАНЕЛЬ
• КОММУНИКАЦИОННЫЙ ПРОТОКОЛ HART ДЛЯ СВЯЗИ С УСТРОЙСТВАМИ СБОРА, ОБРАБОТКИ И ПЕРЕДАЧИ ЦИФРОВОЙ ИНФОРМАЦИИ
• САМОДИАГНОСТИКА И СИГНАЛИЗАЦИЯ ПРОБЛЕМ
• ВОЗМОЖНОСТЬ НАСТРОЙКИ С ПАНЕЛИ ИЛИ С ПОМОЩЬЮ HART-МОДЕМА:

• ДИАПАЗОНА ИЗМЕРЕНИЯ
• УСТАНОВКИ НУЛЯ
• ВЫБОРА ЕДИНИЦ ИЗМЕРЕНИЯ ПАРАМЕТРА
• ВРЕМЕНИ И ПАРАМЕТРОВ УСРЕДНЕНИЯ ВЫХОДНОГО СИГНАЛА (ФИЛЬТРАЦИИ)
• УДАЛЁННОГО ТЕСТИРОВАНИЯ ПАРАМЕТРОВ

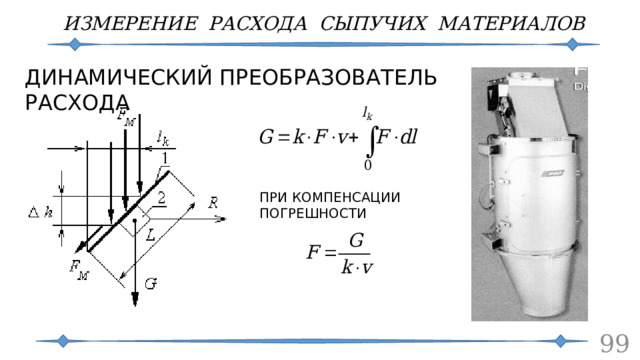

ИЗМЕРЕНИЕ РАСХОДА СЫПУЧИХ МАТЕРИАЛОВ

ДИНАМИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ РАСХОДА

ПРИ КОМПЕНСАЦИИ ПОГРЕШНОСТИ

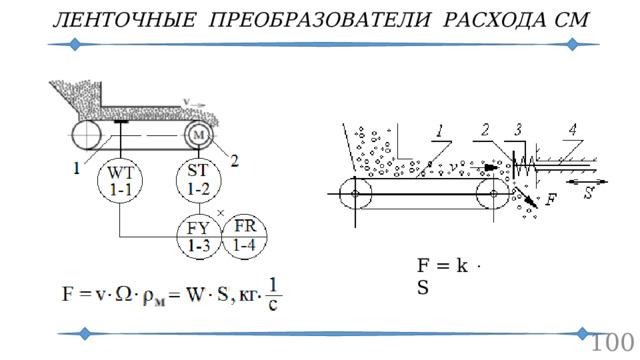

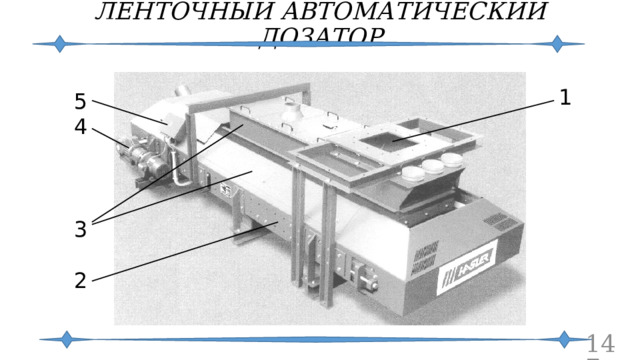

ЛЕНТОЧНЫЕ ПРЕОБРАЗОВАТЕЛИ РАСХОДА СМ

F = k  S

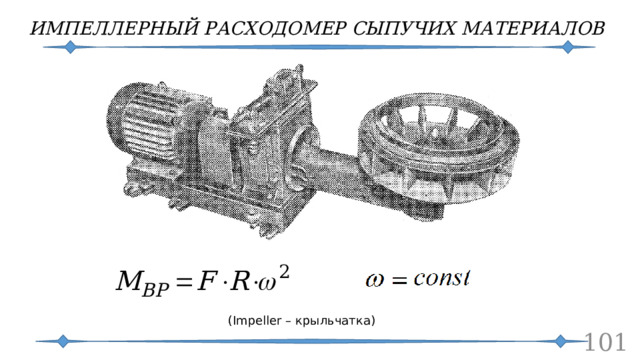

ИМПЕЛЛЕРНЫЙ РАСХОДОМЕР СЫПУЧИХ МАТЕРИАЛОВ

(Impeller – крыльчатка)

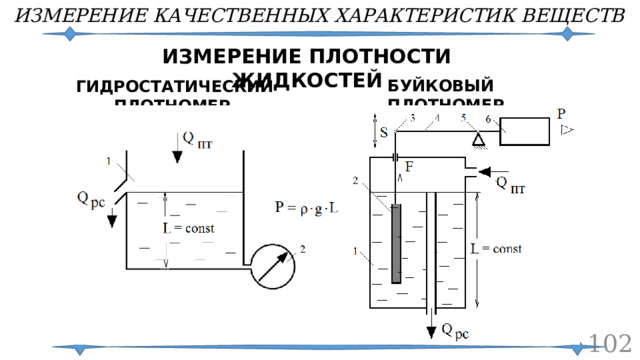

ИЗМЕРЕНИЕ КАЧЕСТВЕННЫХ ХАРАКТЕРИСТИК ВЕЩЕСТВ

ИЗМЕРЕНИЕ ПЛОТНОСТИ ЖИДКОСТЕЙ

БУЙКОВЫЙ ПЛОТНОМЕР

ГИДРОСТАТИЧЕСКИЙ ПЛОТНОМЕР

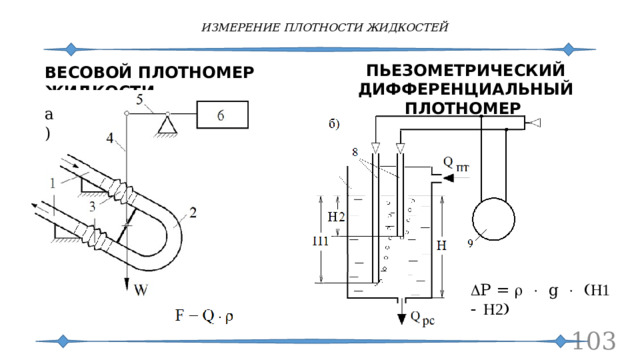

ИЗМЕРЕНИЕ ПЛОТНОСТИ ЖИДКОСТЕЙ

ПЬЕЗОМЕТРИЧЕСКИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПЛОТНОМЕР

ВЕСОВОЙ ПЛОТНОМЕР ЖИДКОСТИ

а)

D P = r  g  (H1 - H2)

ИЗМЕРЕНИЕ ВЯЗКОСТИ ЖИДКОСТЕЙ

РОТАЦИОННЫЙ ВИСКОЗИМЕТР

ВИБРАЦИОННЫЙ ВИСКОЗИМЕТР

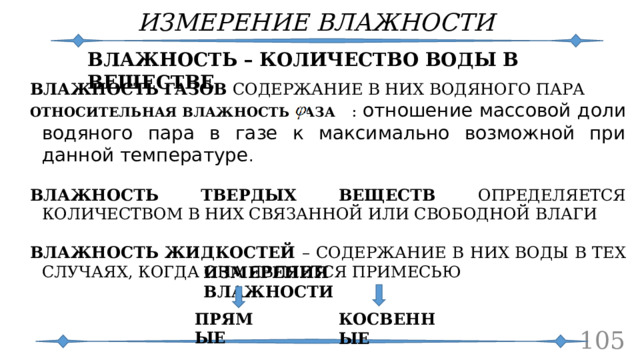

ИЗМЕРЕНИЕ ВЛАЖНОСТИ

ВЛАЖНОСТЬ – КОЛИЧЕСТВО ВОДЫ В ВЕЩЕСТВЕ

ВЛАЖНОСТЬ ГАЗОВ СОДЕРЖАНИЕ В НИХ ВОДЯНОГО ПАРА

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ГАЗА : отношение массовой доли водяного пара в газе к максимально возможной при данной температуре .

ВЛАЖНОСТЬ ТВЕРДЫХ ВЕЩЕСТВ ОПРЕДЕЛЯЕТСЯ КОЛИЧЕСТВОМ В НИХ СВЯЗАННОЙ ИЛИ СВОБОДНОЙ ВЛАГИ

ВЛАЖНОСТЬ ЖИДКОСТЕЙ – СОДЕРЖАНИЕ В НИХ ВОДЫ В ТЕХ СЛУЧАЯХ, КОГДА ОНА ЯВЛЯЕТСЯ ПРИМЕСЬЮ

ИЗМЕРЕНИЯ ВЛАЖНОСТИ

ПРЯМЫЕ

КОСВЕННЫЕ

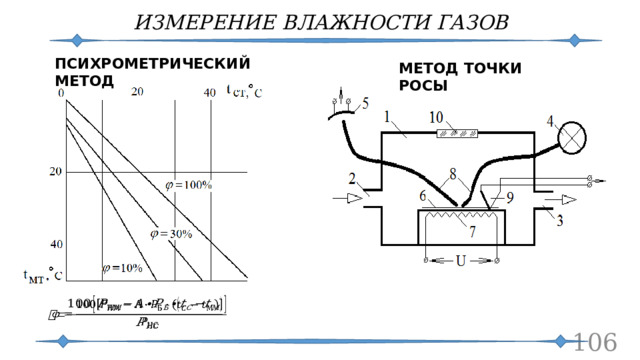

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ГАЗОВ

ПСИХРОМЕТРИЧЕСКИЙ МЕТОД

МЕТОД ТОЧКИ РОСЫ

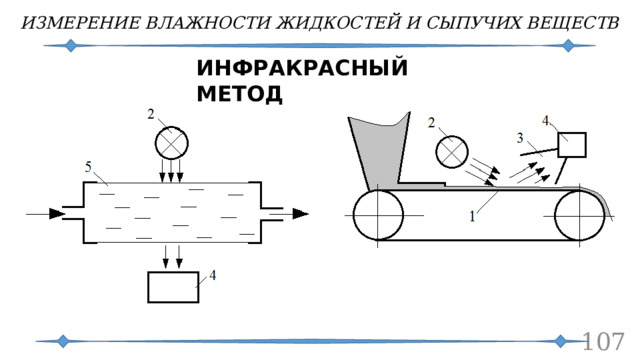

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ЖИДКОСТЕЙ И СЫПУЧИХ ВЕЩЕСТВ

ИНФРАКРАСНЫЙ МЕТОД

Промежуточные преобразователи

• СНАЧАЛА ДОБАВИТЬ МАГНИТОЭЛЕКТРИЧЕСКИЙ
• ПОТОМ «ток-давление» и «сила (перемещение) – ток»

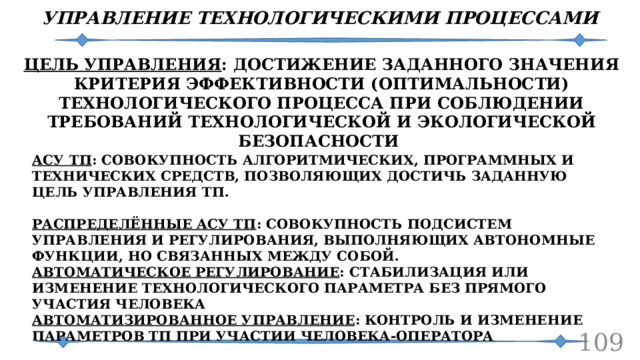

УПРАВЛЕНИЕ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ

ЦЕЛЬ УПРАВЛЕНИЯ : ДОСТИЖЕНИЕ ЗАДАННОГО ЗНАЧЕНИЯ КРИТЕРИЯ ЭФФЕКТИВНОСТИ (ОПТИМАЛЬНОСТИ)

ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПРИ СОБЛЮДЕНИИ ТРЕБОВАНИЙ ТЕХНОЛОГИЧЕСКОЙ И ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ

АСУ ТП : СОВОКУПНОСТЬ АЛГОРИТМИЧЕСКИХ, ПРОГРАММНЫХ И ТЕХНИЧЕСКИХ СРЕДСТВ, ПОЗВОЛЯЮЩИХ ДОСТИЧЬ ЗАДАННУЮ ЦЕЛЬ УПРАВЛЕНИЯ ТП.

РАСПРЕДЕЛЁННЫЕ АСУ ТП : СОВОКУПНОСТЬ ПОДСИСТЕМ УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЯ, ВЫПОЛНЯЮЩИХ АВТОНОМНЫЕ ФУНКЦИИ, НО СВЯЗАННЫХ МЕЖДУ СОБОЙ.

АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ : СТАБИЛИЗАЦИЯ ИЛИ ИЗМЕНЕНИЕ ТЕХНОЛОГИЧЕСКОГО ПАРАМЕТРА БЕЗ ПРЯМОГО УЧАСТИЯ ЧЕЛОВЕКА

АВТОМАТИЗИРОВАННОЕ УПРАВЛЕНИЕ : КОНТРОЛЬ И ИЗМЕНЕНИЕ ПАРАМЕТРОВ ТП ПРИ УЧАСТИИ ЧЕЛОВЕКА-ОПЕРАТОРА

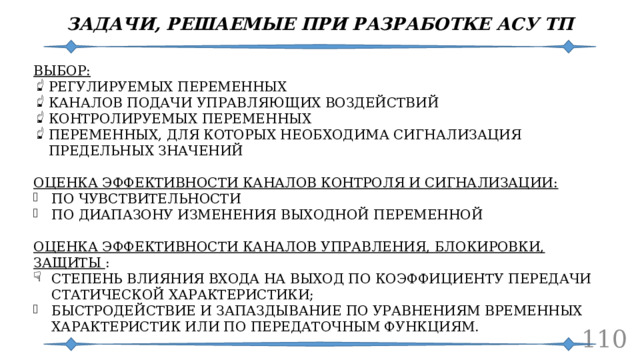

ЗАДАЧИ, РЕШАЕМЫЕ ПРИ РАЗРАБОТКЕ АСУ ТП

ВЫБОР:

• РЕГУЛИРУЕМЫХ ПЕРЕМЕННЫХ
• КАНАЛОВ ПОДАЧИ УПРАВЛЯЮЩИХ ВОЗДЕЙСТВИЙ
• КОНТРОЛИРУЕМЫХ ПЕРЕМЕННЫХ
• ПЕРЕМЕННЫХ, ДЛЯ КОТОРЫХ НЕОБХОДИМА СИГНАЛИЗАЦИЯ ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙ

ОЦЕНКА ЭФФЕКТИВНОСТИ КАНАЛОВ КОНТРОЛЯ И СИГНАЛИЗАЦИИ:

• ПО ЧУВСТВИТЕЛЬНОСТИ
• ПО ДИАПАЗОНУ ИЗМЕНЕНИЯ ВЫХОДНОЙ ПЕРЕМЕННОЙ

ОЦЕНКА ЭФФЕКТИВНОСТИ КАНАЛОВ УПРАВЛЕНИЯ, БЛОКИРОВКИ, ЗАЩИТЫ :

• СТЕПЕНЬ ВЛИЯНИЯ ВХОДА НА ВЫХОД ПО КОЭФФИЦИЕНТУ ПЕРЕДАЧИ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ;
• БЫСТРОДЕЙСТВИЕ И ЗАПАЗДЫВАНИЕ ПО УРАВНЕНИЯМ ВРЕМЕННЫХ ХАРАКТЕРИСТИК ИЛИ ПО ПЕРЕДАТОЧНЫМ ФУНКЦИЯМ.

ТИПОВАЯ СТРУКТУРА ЛОКАЛЬНОЙ АСР

АСР – ОСНОВА ИЕРАРХИЧЕСКИХ РАСПРЕДЕЛЁННЫХ СИСТЕМ УПРАВЛЕНИЯ ТП

Х вых – регулируемый параметр

Х зд – заданное значение регулируемого параметра

• – управляющий сигнал

• – сигнал рассогласования, e = Х зд – Х вых

f – возмущающее воздействие

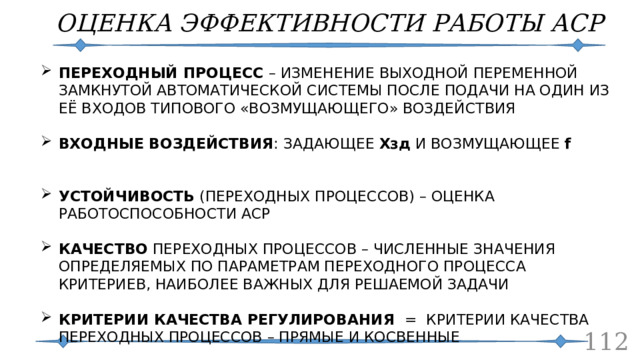

ОЦЕНКА ЭФФЕКТИВНОСТИ РАБОТЫ АСР

• ПЕРЕХОДНЫЙ ПРОЦЕСС – ИЗМЕНЕНИЕ ВЫХОДНОЙ ПЕРЕМЕННОЙ ЗАМКНУТОЙ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ПОСЛЕ ПОДАЧИ НА ОДИН ИЗ ЕЁ ВХОДОВ ТИПОВОГО «ВОЗМУЩАЮЩЕГО» ВОЗДЕЙСТВИЯ

• ВХОДНЫЕ ВОЗДЕЙСТВИЯ : ЗАДАЮЩЕЕ Хзд И ВОЗМУЩАЮЩЕЕ f

• УСТОЙЧИВОСТЬ (ПЕРЕХОДНЫХ ПРОЦЕССОВ) – ОЦЕНКА РАБОТОСПОСОБНОСТИ АСР

• КАЧЕСТВО ПЕРЕХОДНЫХ ПРОЦЕССОВ – ЧИСЛЕННЫЕ ЗНАЧЕНИЯ ОПРЕДЕЛЯЕМЫХ ПО ПАРАМЕТРАМ ПЕРЕХОДНОГО ПРОЦЕССА КРИТЕРИЕВ, НАИБОЛЕЕ ВАЖНЫХ ДЛЯ РЕШАЕМОЙ ЗАДАЧИ

• КРИТЕРИИ КАЧЕСТВА РЕГУЛИРОВАНИЯ = КРИТЕРИИ КАЧЕСТВА ПЕРЕХОДНЫХ ПРОЦЕССОВ – ПРЯМЫЕ И КОСВЕННЫЕ

ТИПОВЫЕ ВХОДНЫЕ ВОЗДЕЙСТВИЯ

ЕДИНИЧНЫЙ ИМПУЛЬС

ЕДИНИЧНЫЙ СКАЧОК

ЛИНЕЙНЫЙ МОНОТОННЫЙ

СИГНАЛ

ГАРМОНИЧЕСКИЕ КОЛЕБАНИЯ

МГНОВЕННЫЙ ИМПУЛЬС

ФИЗИЧЕСКАЯ ПЕРЕМЕННАЯ В ОТНОСИТЕЛЬНЫХ ЕДИНИЦАХ: Х отн = Х(t)/X max

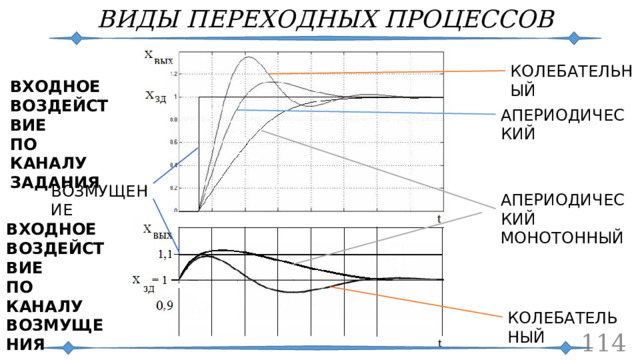

ВИДЫ ПЕРЕХОДНЫХ ПРОЦЕССОВ

КОЛЕБАТЕЛЬНЫЙ

ВХОДНОЕ ВОЗДЕЙСТВИЕ

ПО КАНАЛУ ЗАДАНИЯ

АПЕРИОДИЧЕСКИЙ

ВОЗМУЩЕНИЕ

АПЕРИОДИЧЕСКИЙ

МОНОТОННЫЙ

ВХОДНОЕ ВОЗДЕЙСТВИЕ

ПО КАНАЛУ ВОЗМУЩЕНИЯ

КОЛЕБАТЕЛЬНЫЙ

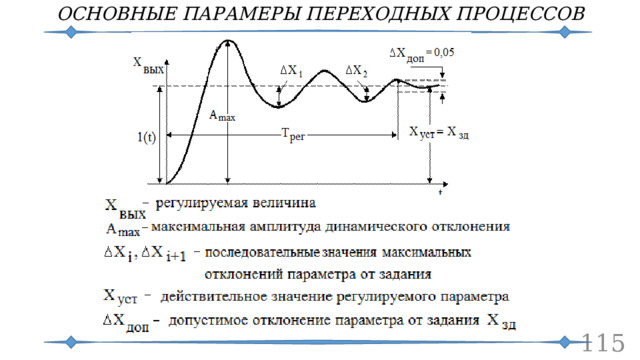

ОСНОВНЫЕ ПАРАМЕРЫ ПЕРЕХОДНЫХ ПРОЦЕССОВ

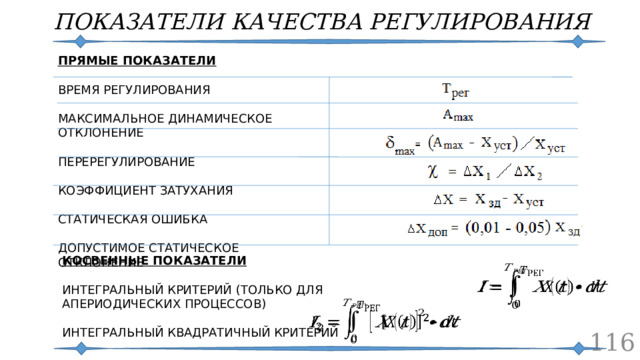

ПОКАЗАТЕЛИ КАЧЕСТВА РЕГУЛИРОВАНИЯ

ПРЯМЫЕ ПОКАЗАТЕЛИ

ВРЕМЯ РЕГУЛИРОВАНИЯ

МАКСИМАЛЬНОЕ ДИНАМИЧЕСКОЕ ОТКЛОНЕНИЕ

ПЕРЕРЕГУЛИРОВАНИЕ

КОЭФФИЦИЕНТ ЗАТУХАНИЯ

СТАТИЧЕСКАЯ ОШИБКА

ДОПУСТИМОЕ СТАТИЧЕСКОЕ ОТКЛОНЕНИЕ

КОСВЕННЫЕ ПОКАЗАТЕЛИ

ИНТЕГРАЛЬНЫЙ КРИТЕРИЙ (ТОЛЬКО ДЛЯ АПЕРИОДИЧЕСКИХ ПРОЦЕССОВ)

ИНТЕГРАЛЬНЫЙ КВАДРАТИЧНЫЙ КРИТЕРИЙ

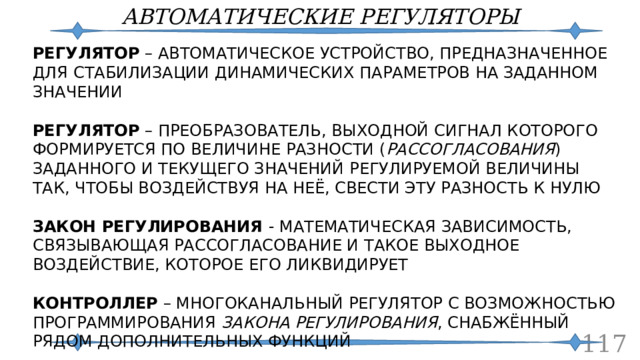

АВТОМАТИЧЕСКИЕ РЕГУЛЯТОРЫ

РЕГУЛЯТОР – АВТОМАТИЧЕСКОЕ УСТРОЙСТВО, ПРЕДНАЗНАЧЕННОЕ ДЛЯ СТАБИЛИЗАЦИИ ДИНАМИЧЕСКИХ ПАРАМЕТРОВ НА ЗАДАННОМ ЗНАЧЕНИИ

РЕГУЛЯТОР – ПРЕОБРАЗОВАТЕЛЬ, ВЫХОДНОЙ СИГНАЛ КОТОРОГО ФОРМИРУЕТСЯ ПО ВЕЛИЧИНЕ РАЗНОСТИ ( РАССОГЛАСОВАНИЯ ) ЗАДАННОГО И ТЕКУЩЕГО ЗНАЧЕНИЙ РЕГУЛИРУЕМОЙ ВЕЛИЧИНЫ ТАК, ЧТОБЫ ВОЗДЕЙСТВУЯ НА НЕЁ, СВЕСТИ ЭТУ РАЗНОСТЬ К НУЛЮ

ЗАКОН РЕГУЛИРОВАНИЯ - МАТЕМАТИЧЕСКАЯ ЗАВИСИМОСТЬ, СВЯЗЫВАЮЩАЯ РАССОГЛАСОВАНИЕ И ТАКОЕ ВЫХОДНОЕ ВОЗДЕЙСТВИЕ, КОТОРОЕ ЕГО ЛИКВИДИРУЕТ

КОНТРОЛЛЕР – МНОГОКАНАЛЬНЫЙ РЕГУЛЯТОР С ВОЗМОЖНОСТЬЮ ПРОГРАММИРОВАНИЯ ЗАКОНА РЕГУЛИРОВАНИЯ , СНАБЖЁННЫЙ РЯДОМ ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ

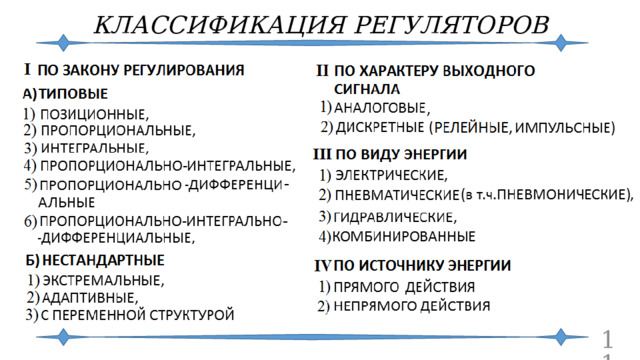

КЛАССИФИКАЦИЯ РЕГУЛЯТОРОВ

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА

ЗАКОН РЕГУЛИРОВАНИЯ

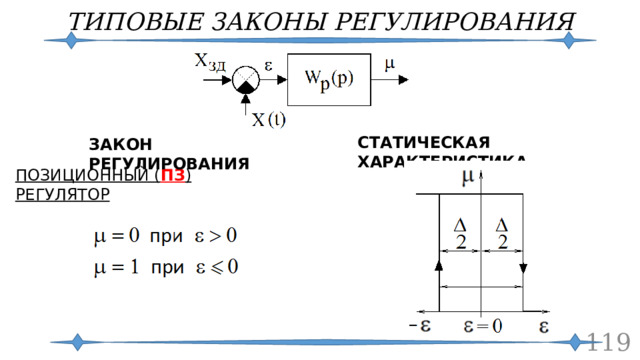

ПОЗИЦИОННЫЙ ( ПЗ ) РЕГУЛЯТОР

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

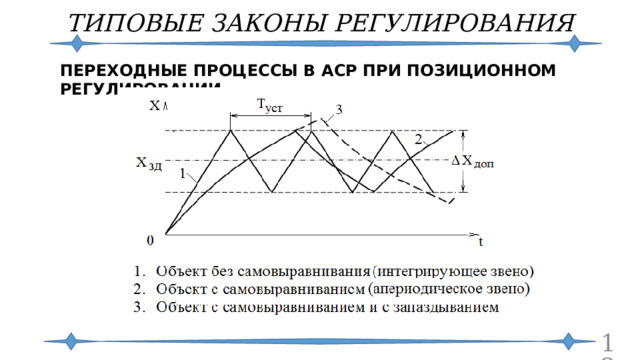

ПЕРЕХОДНЫЕ ПРОЦЕССЫ В АСР ПРИ ПОЗИЦИОННОМ РЕГУЛИРОВАНИИ

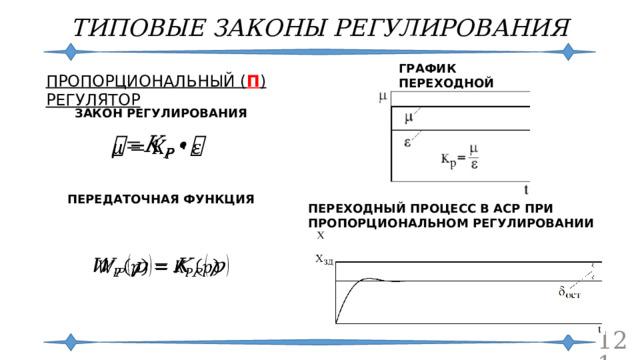

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

ГРАФИК ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ

ПРОПОРЦИОНАЛЬНЫЙ ( П ) РЕГУЛЯТОР

ЗАКОН РЕГУЛИРОВАНИЯ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ

ПЕРЕХОДНЫЙ ПРОЦЕСС В АСР ПРИ ПРОПОРЦИОНАЛЬНОМ РЕГУЛИРОВАНИИ

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

ГРАФИК ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ И-РЕГУЛЯТОРА

ИНТЕГРАЛЬНЫЙ ( И ) РЕГУЛЯТОР

ЗАКОН РЕГУЛИРОВАНИЯ

ПЕРЕХОДНЫЙ ПРОЦЕСС В АСР ПРИ ИНТРЕГРАЛЬНОМ

РЕГУЛИРОВАНИИ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

ГРАФИК ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ

ПИ-РЕГУЛЯТОРА

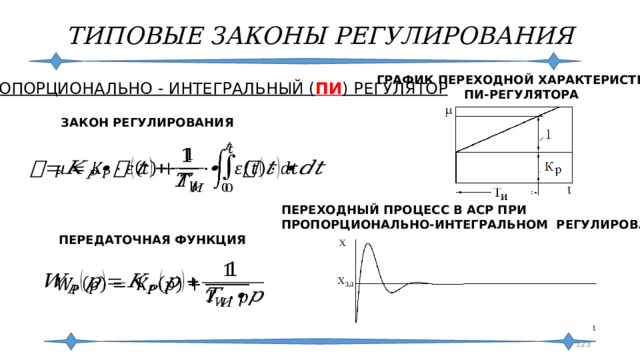

ПРОПОРЦИОНАЛЬНО - ИНТЕГРАЛЬНЫЙ ( ПИ ) РЕГУЛЯТОР

ЗАКОН РЕГУЛИРОВАНИЯ

ПЕРЕХОДНЫЙ ПРОЦЕСС В АСР ПРИ

ПРОПОРЦИОНАЛЬНО-ИНТЕГРАЛЬНОМ РЕГУЛИРОВАНИИ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ

ТИПОВЫЕ ЗАКОНЫ РЕГУЛИРОВАНИЯ

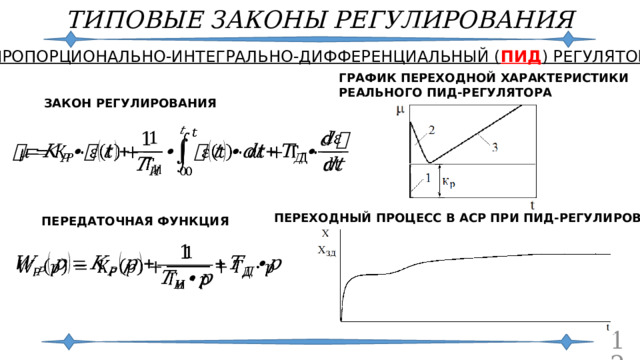

ПРОПОРЦИОНАЛЬНО-ИНТЕГРАЛЬНО-ДИФФЕРЕНЦИАЛЬНЫЙ ( ПИД ) РЕГУЛЯТОР

ГРАФИК ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ

РЕАЛЬНОГО ПИД-РЕГУЛЯТОРА

ЗАКОН РЕГУЛИРОВАНИЯ

ПЕРЕХОДНЫЙ ПРОЦЕСС В АСР ПРИ ПИД-РЕГУЛИРОВАНИИ

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ

ТИПОВЫЕ СТРУКТУРЫ АСР

АСР РАСХОДА ГРЕЮЩЕГО ПАРА

ОДНОКОНТУРНАЯ АСР

- ПЕРЕДАТОЧНАЯ ФУНКЦИЯ ОБЪЕКТА РЕГУЛИРОВАНИЯ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПОТОКОВ

2.0 – ГРЕЮЩИЙ ПАР НИЗКОГО ДАВЛЕНИЯ

2.1 – ОТРАБОТАННЫЙ ПАР

5.0 – НЕГОРЮЧИЕ ОТРАБОТАННЫЕ ГАЗЫ

0.7, 0.8, 0.9 – РЕЗЕРВНЫЕ ОБОЗНАЧЕНИЯ

- ЗАКОН РЕГУЛИРОВАНИЯ В ФОРМЕ ПЕРЕДАТОЧНОЙ ФУНКЦИИ

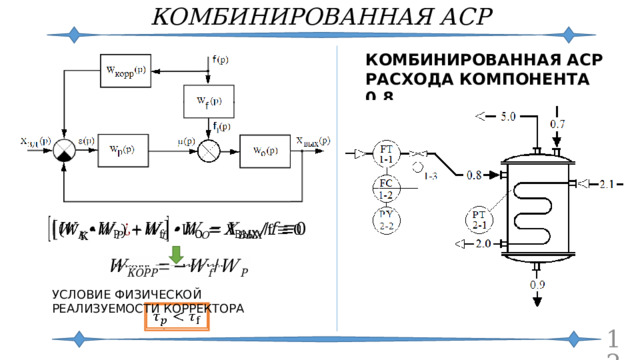

КОМБИНИРОВАННАЯ АСР

КОМБИНИРОВАННАЯ АСР РАСХОДА КОМПОНЕНТА 0.8

УСЛОВИЕ ФИЗИЧЕСКОЙ РЕАЛИЗУЕМОСТИ КОРРЕКТОРА

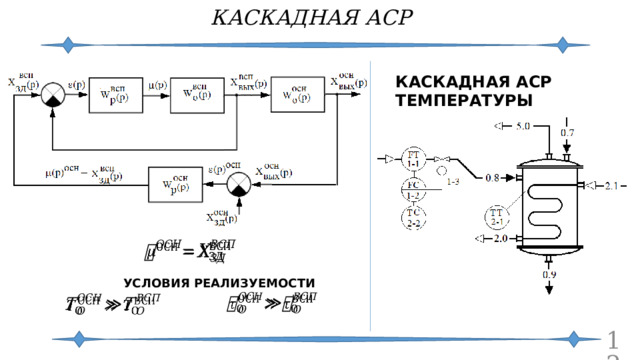

КАСКАДНАЯ АСР

КАСКАДНАЯ АСР ТЕМПЕРАТУРЫ

УСЛОВИЯ РЕАЛИЗУЕМОСТИ

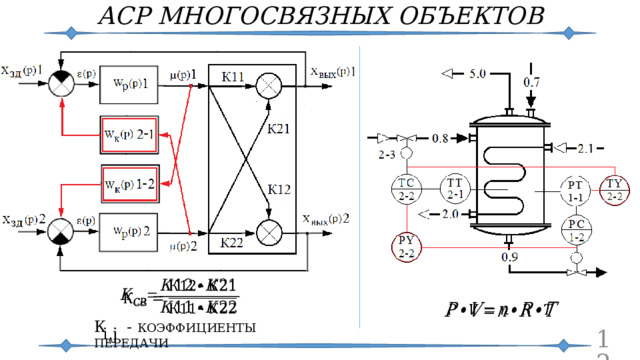

АСР МНОГОСВЯЗНЫХ ОБЪЕКТОВ

К - КОЭФФИЦИЕНТЫ ПЕРЕДАЧИ

i,j

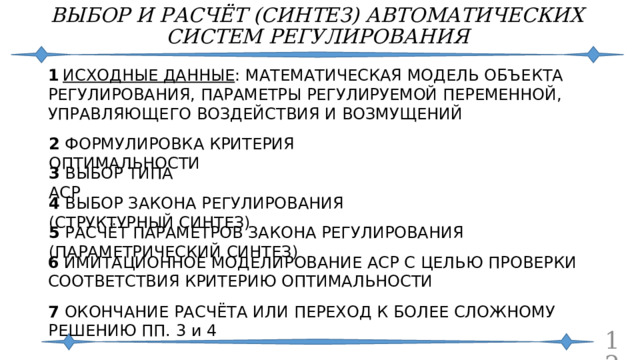

ВЫБОР И РАСЧЁТ (СИНТЕЗ) АВТОМАТИЧЕСКИХ СИСТЕМ РЕГУЛИРОВАНИЯ

1 ИСХОДНЫЕ ДАННЫЕ : МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ОБЪЕКТА РЕГУЛИРОВАНИЯ, ПАРАМЕТРЫ РЕГУЛИРУЕМОЙ ПЕРЕМЕННОЙ, УПРАВЛЯЮЩЕГО ВОЗДЕЙСТВИЯ И ВОЗМУЩЕНИЙ

2 ФОРМУЛИРОВКА КРИТЕРИЯ ОПТИМАЛЬНОСТИ

3 ВЫБОР ТИПА АСР

4 ВЫБОР ЗАКОНА РЕГУЛИРОВАНИЯ (СТРУКТУРНЫЙ СИНТЕЗ)

5 РАСЧЁТ ПАРАМЕТРОВ ЗАКОНА РЕГУЛИРОВАНИЯ (ПАРАМЕТРИЧЕСКИЙ СИНТЕЗ)

6 ИМИТАЦИОННОЕ МОДЕЛИРОВАНИЕ АСР С ЦЕЛЬЮ ПРОВЕРКИ СООТВЕТСТВИЯ КРИТЕРИЮ ОПТИМАЛЬНОСТИ

7 ОКОНЧАНИЕ РАСЧЁТА ИЛИ ПЕРЕХОД К БОЛЕЕ СЛОЖНОМУ РЕШЕНИЮ ПП. 3 и 4

МЕТОДИКИ СИНТЕЗА ТИПОВЫХ РЕГУЛЯТОРОВ

ВЫБОР ЗАКОНА РЕГУЛИРОВАНИЯ

ДЛЯ ЛИНЕЙНЫХ ОБЪЕКТОВ

ПАРАМЕТРИЧЕСКИЙ СИНТЕЗ ТИПОВЫХ РЕГУЛЯТОРОВ

ФОРМАЛИЗОВАННЫЙ

ПРИБЛИЖЁННЫЙ МЕТОД

ПО ФОРМУЛАМ, СООТВЕТСТВУЮЩИМ ГРАНИЦЕ УСТОЙЧИВОСТИ (МЕТОД ЦИГЛЕРА – НИКОЛЬСА)

ЭВРИСТИЧЕСКИЙ МЕТОД

ЕСЛИ

ПО НОМОГРАММАМ ДЛЯ ОТДЕЛЬНЫХ ПРЯМЫХ ПОКАЗАТЕЛЕЙ КАЧЕСТВА РЕГУЛИРОВАНИЯ

ПОЗИЦИОННЫЙ РЕГУЛЯТОР

ЕСЛИ

РАСЧЁТ ПО ЗАДАННОЙ СТЕПЕНИ КОЛЕБАТЕЛЬНОСТИ ПЕРЕХОДНОГО ПРОЦЕССА (МЕТОД РЧХ)

НЕПРЕРЫВНЫЙ РЕГУЛЯТОР

ЕСЛИ

ПОИСКОВЫЙ МЕТОД НА ИМИТАЦИОННЫХ

МОДЕЛЯХ

МНОГОКОНТУРНАЯ АСР

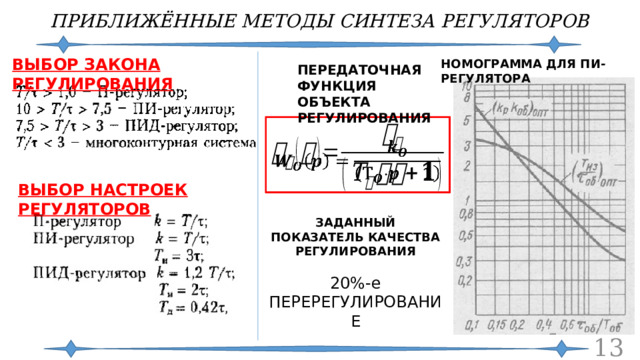

ПРИБЛИЖЁННЫЕ МЕТОДЫ СИНТЕЗА РЕГУЛЯТОРОВ

ВЫБОР ЗАКОНА РЕГУЛИРОВАНИЯ

НОМОГРАММА ДЛЯ ПИ-РЕГУЛЯТОРА

ПЕРЕДАТОЧНАЯ ФУНКЦИЯ ОБЪЕКТА РЕГУЛИРОВАНИЯ

ВЫБОР НАСТРОЕК РЕГУЛЯТОРОВ

ЗАДАННЫЙ ПОКАЗАТЕЛЬ КАЧЕСТВА РЕГУЛИРОВАНИЯ

20%-е ПЕРЕРЕГУЛИРОВАНИЕ

ФИЗИЧЕСКАЯ РЕАЛИЗАЦИЯ УПРАВЛЯЮЩИХ ВОЗДЕЙСТВИЙ

БЕЗ ИСПОЛНИТЕЛЬНОЙ ЧАСТИ УПРАВЛЕНИЕ НЕВОЗМОЖНО

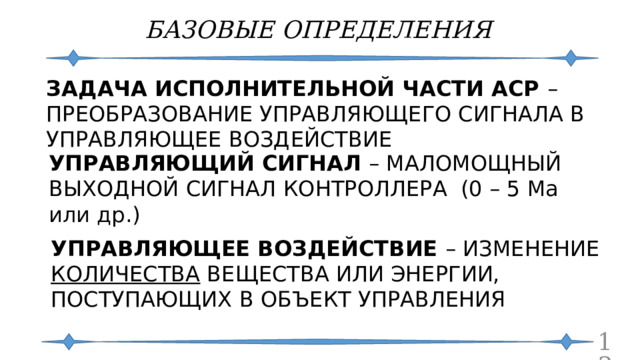

БАЗОВЫЕ ОПРЕДЕЛЕНИЯ

ЗАДАЧА ИСПОЛНИТЕЛЬНОЙ ЧАСТИ АСР – ПРЕОБРАЗОВАНИЕ УПРАВЛЯЮЩЕГО СИГНАЛА В УПРАВЛЯЮЩЕЕ ВОЗДЕЙСТВИЕ

УПРАВЛЯЮЩИЙ СИГНАЛ – МАЛОМОЩНЫЙ ВЫХОДНОЙ СИГНАЛ КОНТРОЛЛЕРА (0 – 5 Ма или др.)

УПРАВЛЯЮЩЕЕ ВОЗДЕЙСТВИЕ – ИЗМЕНЕНИЕ КОЛИЧЕСТВА ВЕЩЕСТВА ИЛИ ЭНЕРГИИ, ПОСТУПАЮЩИХ В ОБЪЕКТ УПРАВЛЕНИЯ

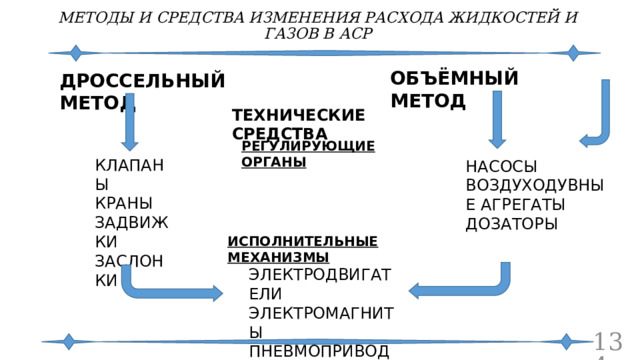

МЕТОДЫ И СРЕДСТВА ИЗМЕНЕНИЯ РАСХОДА ЖИДКОСТЕЙ И ГАЗОВ В АСР

ОБЪЁМНЫЙ МЕТОД

ДРОССЕЛЬНЫЙ МЕТОД

ТЕХНИЧЕСКИЕ СРЕДСТВА

РЕГУЛИРУЮЩИЕ ОРГАНЫ

КЛАПАНЫ

КРАНЫ

ЗАДВИЖКИ

ЗАСЛОНКИ

НАСОСЫ

ВОЗДУХОДУВНЫЕ АГРЕГАТЫ

ДОЗАТОРЫ

ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ

ЭЛЕКТРОДВИГАТЕЛИ

ЭЛЕКТРОМАГНИТЫ

ПНЕВМОПРИВОД

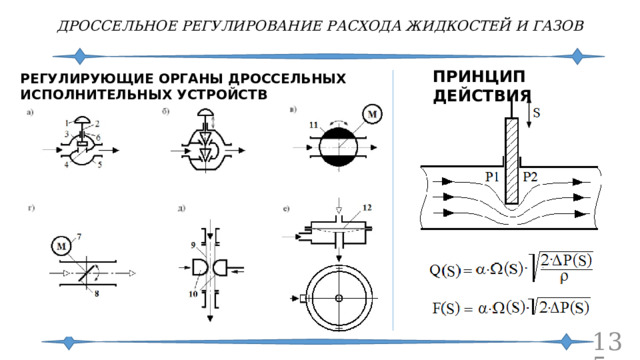

ДРОССЕЛЬНОЕ РЕГУЛИРОВАНИЕ РАСХОДА ЖИДКОСТЕЙ И ГАЗОВ

ПРИНЦИП ДЕЙСТВИЯ

РЕГУЛИРУЮЩИЕ ОРГАНЫ ДРОССЕЛЬНЫХ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

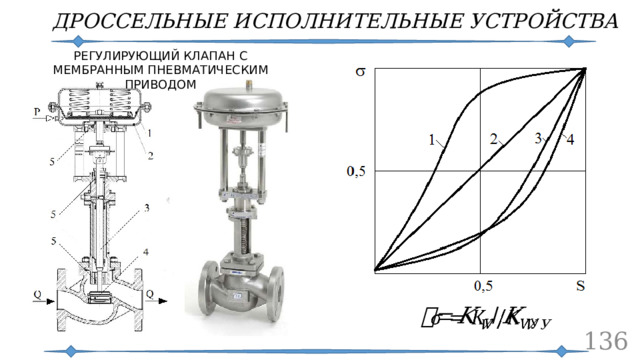

ДРОССЕЛЬНЫЕ ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

РЕГУЛИРУЮЩИЙ КЛАПАН С МЕМБРАННЫМ ПНЕВМАТИЧЕСКИМ ПРИВОДОМ

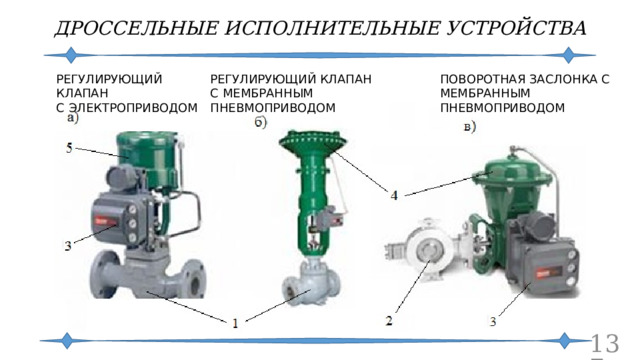

ДРОССЕЛЬНЫЕ ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

РЕГУЛИРУЮЩИЙ КЛАПАН

РЕГУЛИРУЮЩИЙ КЛАПАН

ПОВОРОТНАЯ ЗАСЛОНКА С МЕМБРАННЫМ ПНЕВМОПРИВОДОМ

С ЭЛЕКТРОПРИВОДОМ

С МЕМБРАННЫМ ПНЕВМОПРИВОДОМ

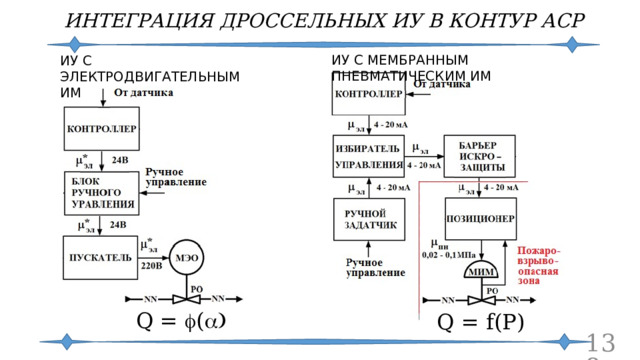

ИНТЕГРАЦИЯ ДРОССЕЛЬНЫХ ИУ В КОНТУР АСР

ИУ С МЕМБРАННЫМ ПНЕВМАТИЧЕСКИМ ИМ

ИУ С ЭЛЕКТРОДВИГАТЕЛЬНЫМ ИМ

Q = f ( a)

Q = f(P)

ОБЪЁМНОЕ РЕГУЛИРОВАНИЕ РАСХОДА ЖИДКОСТЕЙ И ГАЗОВ

Q = f(P)

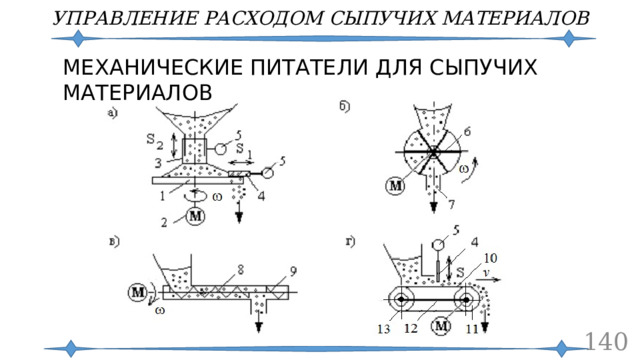

УПРАВЛЕНИЕ РАСХОДОМ СЫПУЧИХ МАТЕРИАЛОВ

МЕХАНИЧЕСКИЕ ПИТАТЕЛИ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

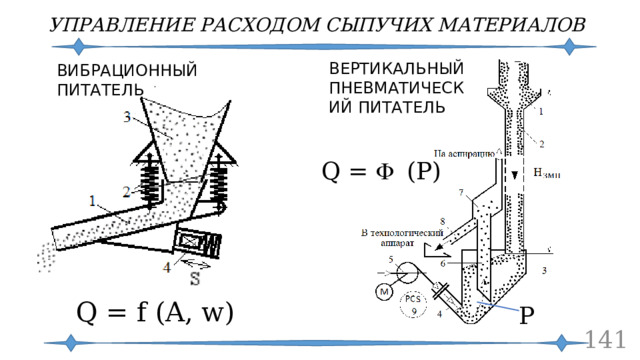

УПРАВЛЕНИЕ РАСХОДОМ СЫПУЧИХ МАТЕРИАЛОВ

ВЕРТИКАЛЬНЫЙ ПНЕВМАТИЧЕСКИЙ ПИТАТЕЛЬ

ВИБРАЦИОННЫЙ ПИТАТЕЛЬ

Q = F (P)

Q = f (A, w)

P

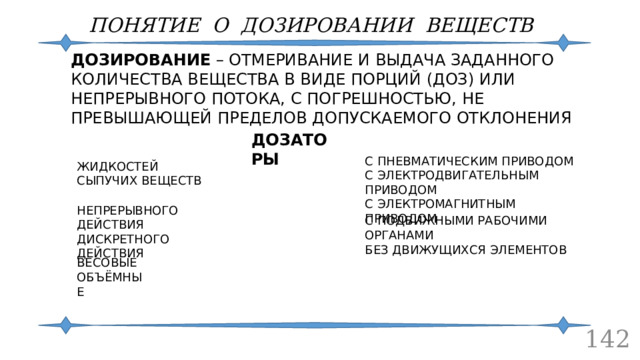

ПОНЯТИЕ О ДОЗИРОВАНИИ ВЕЩЕСТВ

ДОЗИРОВАНИЕ – ОТМЕРИВАНИЕ И ВЫДАЧА ЗАДАННОГО КОЛИЧЕСТВА ВЕЩЕСТВА В ВИДЕ ПОРЦИЙ (ДОЗ) ИЛИ НЕПРЕРЫВНОГО ПОТОКА, С ПОГРЕШНОСТЬЮ, НЕ ПРЕВЫШАЮЩЕЙ ПРЕДЕЛОВ ДОПУСКАЕМОГО ОТКЛОНЕНИЯ

ДОЗАТОРЫ

С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ

С ЭЛЕКТРОДВИГАТЕЛЬНЫМ ПРИВОДОМ

С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ

ЖИДКОСТЕЙ

СЫПУЧИХ ВЕЩЕСТВ

НЕПРЕРЫВНОГО ДЕЙСТВИЯ

ДИСКРЕТНОГО ДЕЙСТВИЯ

С ПОДВИЖНЫМИ РАБОЧИМИ ОРГАНАМИ

БЕЗ ДВИЖУЩИХСЯ ЭЛЕМЕНТОВ

ВЕСОВЫЕ

ОБЪЁМНЫЕ

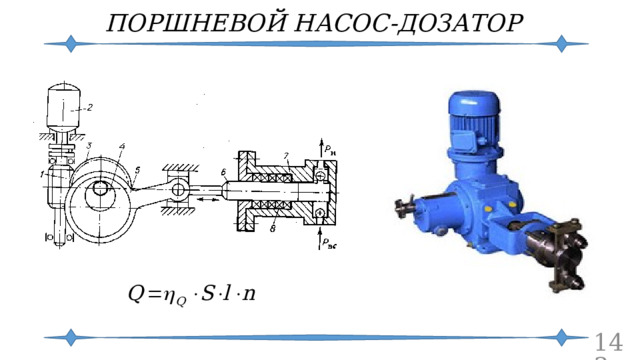

ПОРШНЕВОЙ НАСОС-ДОЗАТОР

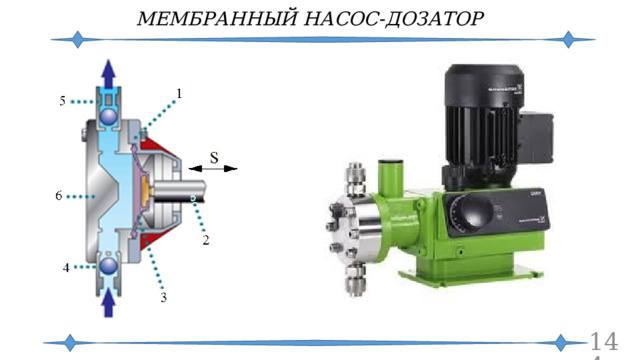

МЕМБРАННЫЙ НАСОС-ДОЗАТОР

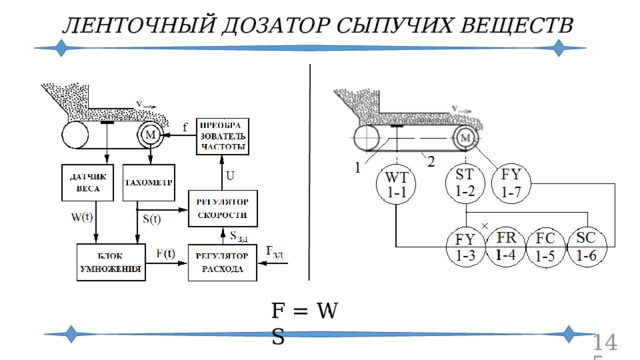

ЛЕНТОЧНЫЙ ДОЗАТОР СЫПУЧИХ ВЕЩЕСТВ

.

F = W S

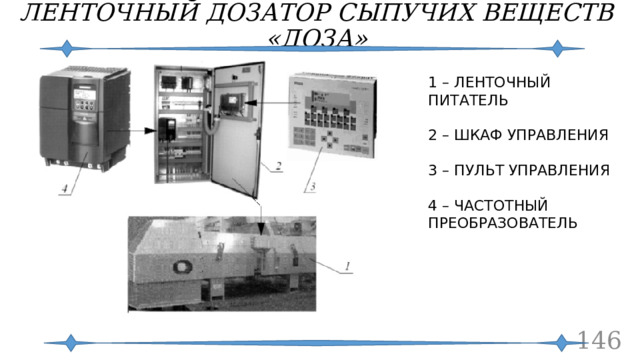

ЛЕНТОЧНЫЙ ДОЗАТОР СЫПУЧИХ ВЕЩЕСТВ «ДОЗА»

1 – ЛЕНТОЧНЫЙ ПИТАТЕЛЬ

2 – ШКАФ УПРАВЛЕНИЯ

3 – ПУЛЬТ УПРАВЛЕНИЯ

4 – ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

ЛЕНТОЧНЫЙ АВТОМАТИЧЕСКИЙ ДОЗАТОР

1

5

4

3

2

АТК – МНОГОПАРАМЕТРИЧЕСКАЯ СИСТЕМА

• ЭЛЕМЕНТЫ АТК
• ПРОЕКТИРОВАНИЕ АТК ТРЕБУЕТ ОПРЕДЕЛЕНИЯ МЕЖДИСЦИПЛИНАРНЫХ СВЯЗЕЙ

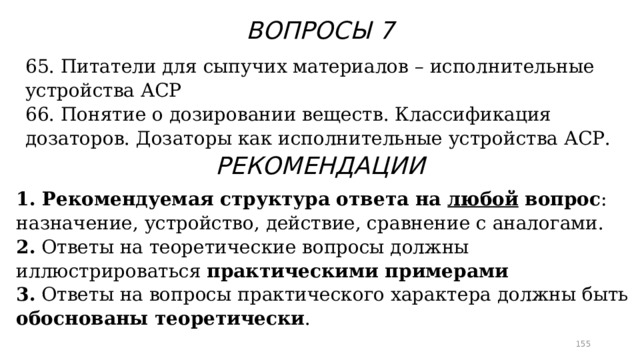

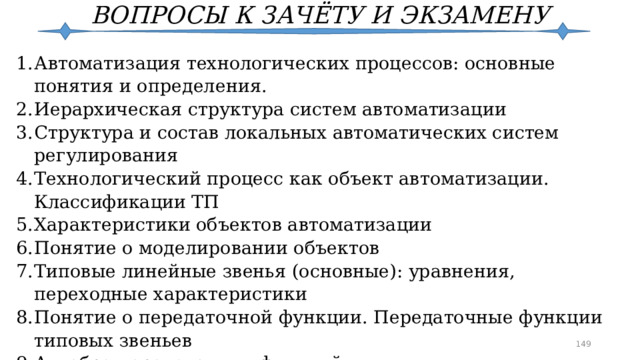

ВОПРОСЫ К ЗАЧЁТУ И ЭКЗАМЕНУ

• Автоматизация технологических процессов: основные понятия и определения.
• Иерархическая структура систем автоматизации
• Структура и состав локальных автоматических систем регулирования
• Технологический процесс как объект автоматизации. Классификации ТП
• Характеристики объектов автоматизации
• Понятие о моделировании объектов
• Типовые линейные звенья (основные): уравнения, переходные характеристики
• Понятие о передаточной функции. Передаточные функции типовых звеньев
• Алгебра передаточных функций
• Основные понятия теории измерений

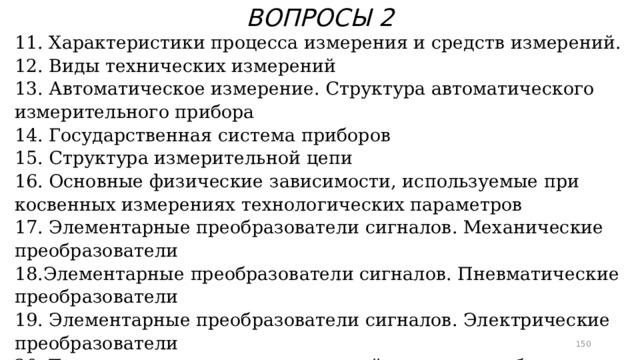

ВОПРОСЫ 2

11. Характеристики процесса измерения и средств измерений.

12. Виды технических измерений

13. Автоматическое измерение. Структура автоматического измерительного прибора

14. Государственная система приборов

15. Структура измерительной цепи

16. Основные физические зависимости, используемые при косвенных измерениях технологических параметров

17. Элементарные преобразователи сигналов. Механические преобразователи

18.Элементарные преобразователи сигналов. Пневматические преобразователи

19. Элементарные преобразователи сигналов. Электрические преобразователи

20. Температура как технологический параметр и объект измерения. Термометры расширения

21. Манометрические термометры

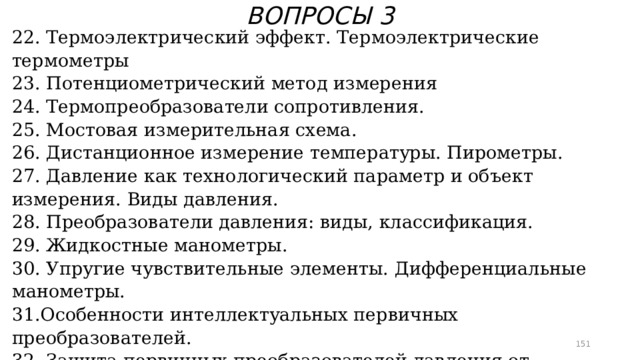

ВОПРОСЫ 3

22. Термоэлектрический эффект. Термоэлектрические термометры

23. Потенциометрический метод измерения

24. Термопреобразователи сопротивления.

25. Мостовая измерительная схема.

26. Дистанционное измерение температуры. Пирометры.

27. Давление как технологический параметр и объект измерения. Виды давления.

28. Преобразователи давления: виды, классификация.

29. Жидкостные манометры.

30. Упругие чувствительные элементы. Дифференциальные манометры.

31.Особенности интеллектуальных первичных преобразователей.

32. Защита первичных преобразователей давления от агрессивных сред.

33. Первичные преобразователи уровня. Буйковые уровнемеры.

34. Поплавковые и гидростатические уровнемеры.

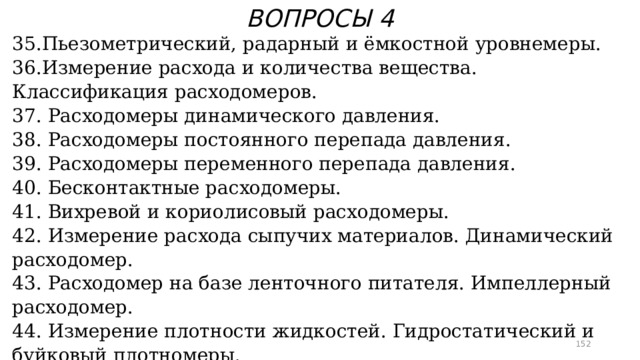

ВОПРОСЫ 4

35.Пьезометрический, радарный и ёмкостной уровнемеры.

36.Измерение расхода и количества вещества. Классификация расходомеров.

37. Расходомеры динамического давления.

38. Расходомеры постоянного перепада давления.

39. Расходомеры переменного перепада давления.

40. Бесконтактные расходомеры.

41. Вихревой и кориолисовый расходомеры.

42. Измерение расхода сыпучих материалов. Динамический расходомер.

43. Расходомер на базе ленточного питателя. Импеллерный расходомер.

44. Измерение плотности жидкостей. Гидростатический и буйковый плотномеры.

45. Весовой плотномер жидкостей. Дифференциальный пьезометрический плотномер.

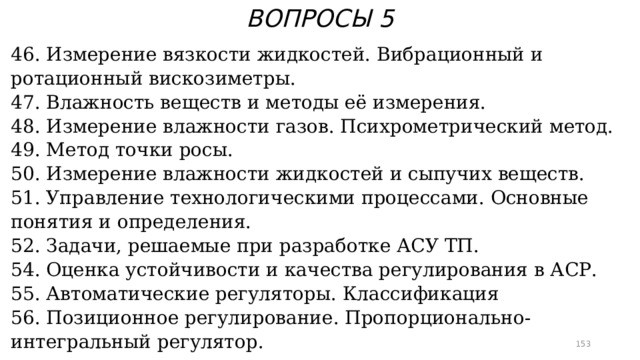

ВОПРОСЫ 5

46. Измерение вязкости жидкостей. Вибрационный и ротационный вискозиметры.

47. Влажность веществ и методы её измерения.

48. Измерение влажности газов. Психрометрический метод.

49. Метод точки росы.

50. Измерение влажности жидкостей и сыпучих веществ.

51. Управление технологическими процессами. Основные понятия и определения.

52. Задачи, решаемые при разработке АСУ ТП.

54. Оценка устойчивости и качества регулирования в АСР.

55. Автоматические регуляторы. Классификация

56. Позиционное регулирование. Пропорционально-интегральный регулятор.

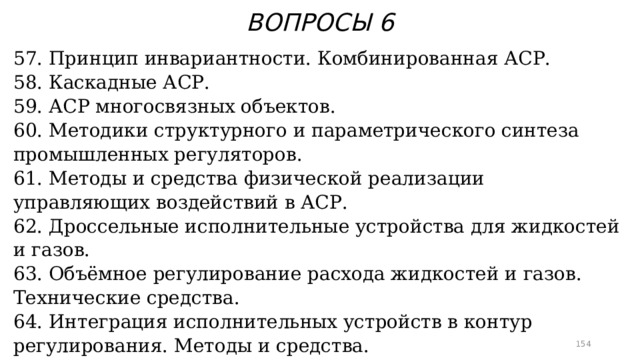

ВОПРОСЫ 6

57. Принцип инвариантности. Комбинированная АСР.

58. Каскадные АСР.

59. АСР многосвязных объектов.

60. Методики структурного и параметрического синтеза промышленных регуляторов.

61. Методы и средства физической реализации управляющих воздействий в АСР.

62. Дроссельные исполнительные устройства для жидкостей и газов.

63. Объёмное регулирование расхода жидкостей и газов. Технические средства.

64. Интеграция исполнительных устройств в контур регулирования. Методы и средства.

ВОПРОСЫ 7

65. Питатели для сыпучих материалов – исполнительные устройства АСР

66. Понятие о дозировании веществ. Классификация дозаторов. Дозаторы как исполнительные устройства АСР.

РЕКОМЕНДАЦИИ

1. Рекомендуемая структура ответа на любой вопрос : назначение, устройство, действие, сравнение с аналогами.

2. Ответы на теоретические вопросы должны иллюстрироваться практическими примерами

3. Ответы на вопросы практического характера должны быть обоснованы теоретически .
