Генеральный план

• Это чертеж, раскрывающий форму и границы застраиваемого участка, где существующие, реконструируемые и проектируемые здания, постройки и сооружения, зеленые насаждения и водоемы, дороги и пр.
• В верхнем левом углу ген. плана указывают направление сторон света, называемую розой ветров.
• Все сооружения и составные части ген. плана обозначаются порядковыми номерами, записываемыми вместе с их наименованиями в таблицу, называемую экспликацией.
• Генеральные планы выполняются в масштабах уменьшения – 1:400, 1:500, 1:1000.

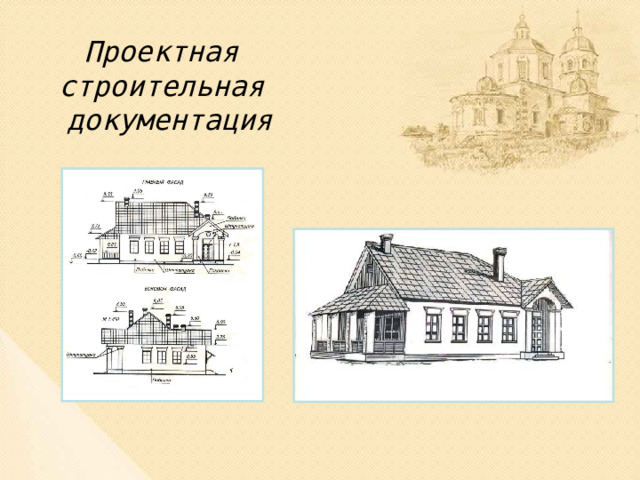

Проектная строительная документация

Разрезы зданий

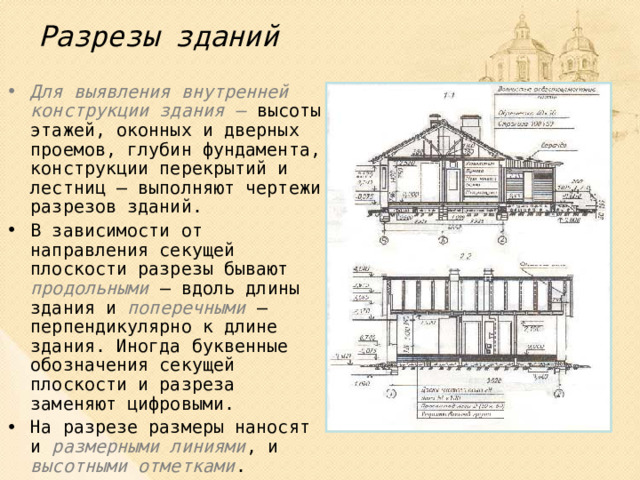

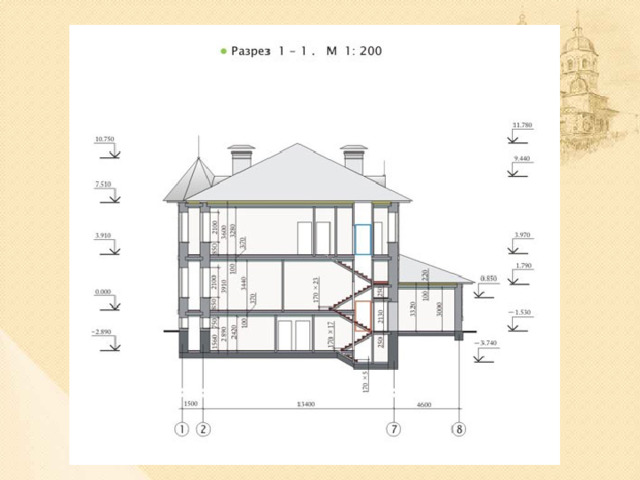

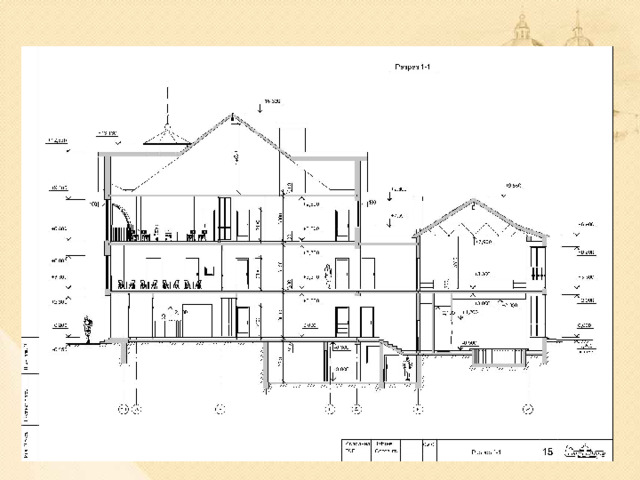

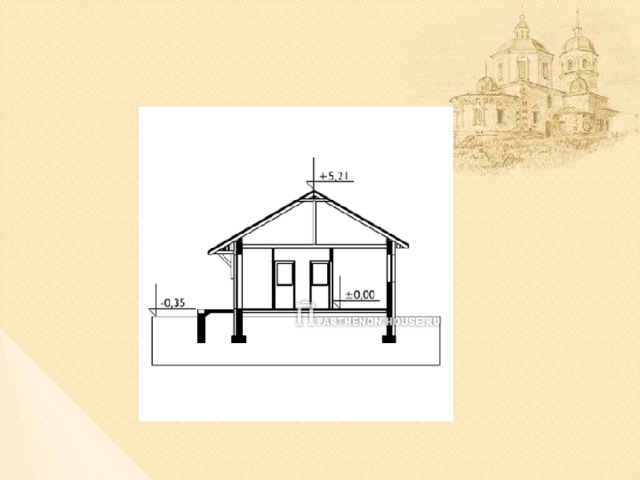

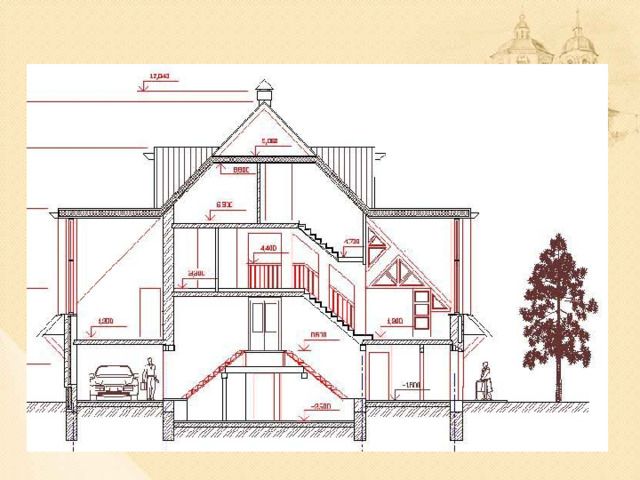

• Для выявления внутренней конструкции здания – высоты этажей, оконных и дверных проемов, глубин фундамента, конструкции перекрытий и лестниц – выполняют чертежи разрезов зданий.

• В зависимости от направления секущей плоскости разрезы бывают продольными – вдоль длины здания и поперечными – перпендикулярно к длине здания. Иногда буквенные обозначения секущей плоскости и разреза заменяют цифровыми.
• На разрезе размеры наносят и размерными линиями , и высотными отметками .

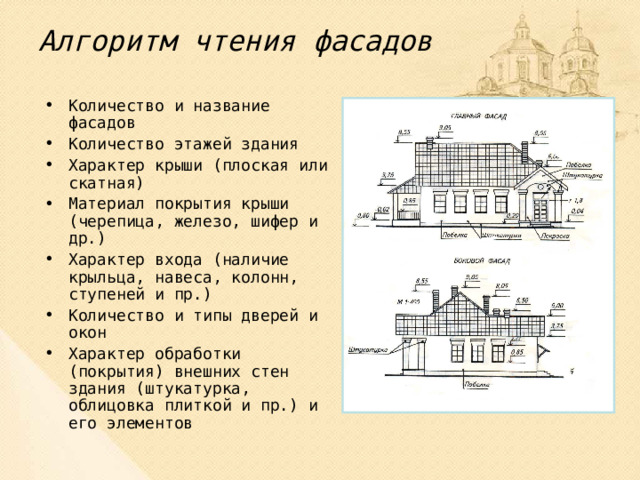

Алгоритм чтения фасадов

• Количество и название фасадов
• Количество этажей здания
• Характер крыши (плоская или скатная)
• Материал покрытия крыши (черепица, железо, шифер и др.)
• Характер входа (наличие крыльца, навеса, колонн, ступеней и пр.)
• Количество и типы дверей и окон
• Характер обработки (покрытия) внешних стен здания (штукатурка, облицовка плиткой и пр.) и его элементов

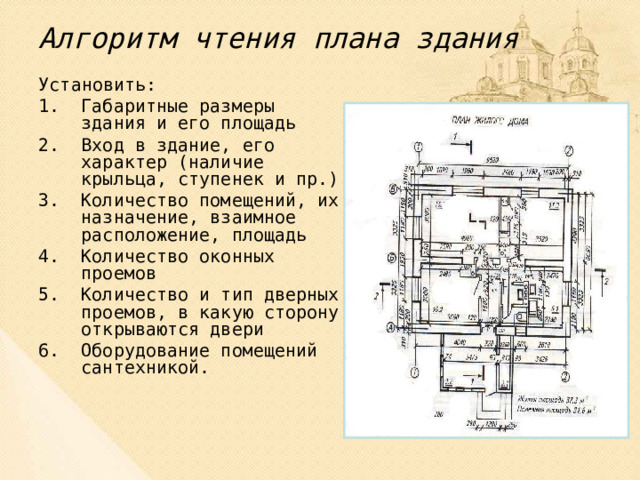

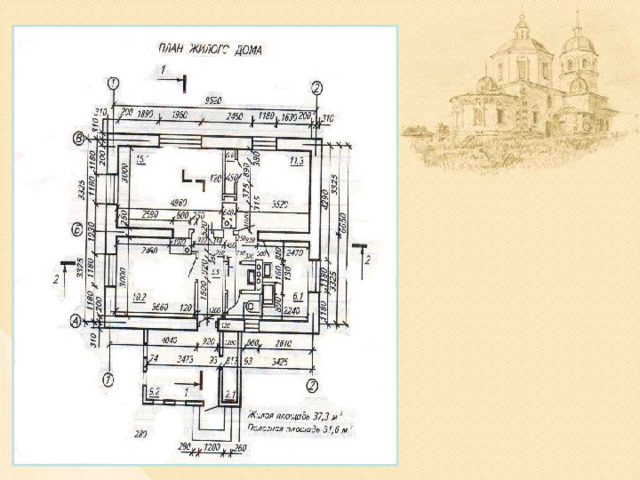

Алгоритм чтения плана здания

Установить:

• Габаритные размеры здания и его площадь
• Вход в здание, его характер (наличие крыльца, ступенек и пр.)
• Количество помещений, их назначение, взаимное расположение, площадь
• Количество оконных проемов
• Количество и тип дверных проемов, в какую сторону открываются двери
• Оборудование помещений сантехникой.

Алгоритм чтения разрезов зданий

• Направление разреза (продольный, поперечный).
• Через какие конструктивные элементы проходит секущая плоскость (оконные, дверные проемы, лестничные клетки), а какие остались за ней (марши лестницы).
• Линию пола первого этажа.
• Общую высоту и ширину здания.
• Высоту наружных стен здания.
• Высоту чердачного помещения.
• Глубину фундамента и подвального помещения.
• Высоту основных (жилых) помещений, оконных и дверных проемов.

Практическая работа

• Чтение строительного чертежа
