Шаблон 9 Микроанализ чугунов
Категория:
Прочее
16.09.2021 10:00
Просмотр содержимого документа
«Шаблон 9 Микроанализ чугунов»
ЛАБОРАТОРНАЯ РАБОТА 9 МЧМ
Микроанализ чугунов
Цель работы
Изучить микроструктуры чугунов: белых, серых в нетравленом и в травленом виде, разобрать структуры по диаграмме «железо-цементит» и «железо-графит».
Оборудование
Мет-17, набор микрошлифов чугунов
3. Выполнение
Таблица 9.1 – Структуры белых чугунов
| № | Структура | Характеристика структурных составляющих | Содержание углерода | Вид чугуна |
|
|
| Ледебурит |
|
|
|
|
| Ледебурит, перлит, цементит II |
|
|
|
|
| Ледебурит, цементит I |
|
|
Таблица 9.2 – Структуры серых чугунов
| Номер | Структура | Характеристика структурных составляющих | Марка чугуна | Способ получения данного вида чугуна |
| 1 |
| Графит пластинчатый (нетравленый микрошлиф) |
|
|
| 2 |
| Графит хлопьевидный (нетравленый микрошлиф) |
|
|
| 3 |
| Графит шаровидный (нетравленый микрошлиф) |
|
|
| 4 |
| Ферритно-перлитный чугун с пластинчатым графитом (травленый микрошлиф) |
|
|
Таблица 9.3 - Идентификация чугуна по микроанализу
| № | Структурные составляющие | Примерная марка чугуна |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
4. Контрольные вопросы
4.1 Укажите на диаграмме «железо-цементит» содержание углерода в белых чугунах из первой таблицы

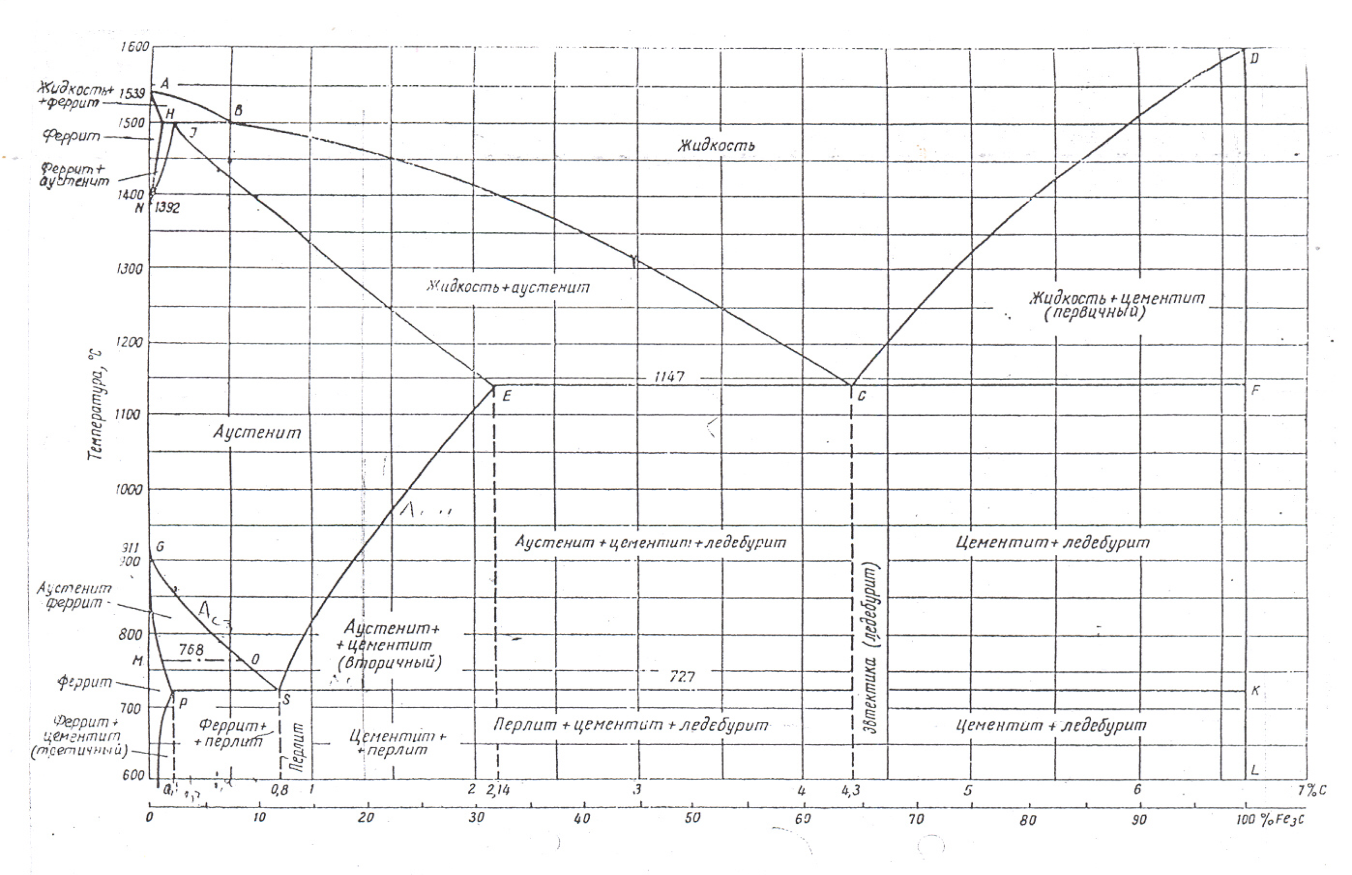

Рисунок 9.1- Диаграмма состояния «железо-цементит».
4.2 В каком виде присутствует углерод в белых чугунах____________________________
в каком – в серых_____________________________________________________________
4.3 На какие механические свойства влияет форма графитовых включений в чугунах__________________________________________________________________
на какие – структура металлической матрицы__________________________________
4.4 Почему белые чугуны редко применяются как конструкционный материал____________________________________________________________________________________________________________________________________________
4.5. Поставьте «плюс» если утверждение верно и «минус» если нет:
Графит ослабляет металлическую основу в серых чугунах. Поэтому чем больше в них графита, тем ниже прочность серых чугунов____________________________________
Ковкие чугуны получают из белых чугунов путем специального отжига, при котором происходит распадение цементита Fe3С → ЗFe + С отжига______________________
СЧ12 означает: серый чугун, относительное удлинение составляет 12 кгс/мм2 ______
Серые и ковкие чугуны отличаются формой графита. В сером чугуне графит имеет пластинчатую, а в ковком – хлопьевидную форму.________________________________
Чугун прочнее, если графит, содержащийся в нем, имеет шаровидную форму. Этого достигают, вводя в жидкий чугун магний ______________________________________
