Система пуска двигателя Стартер

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема. Система пуска двигателя Стартер Занятие № 41

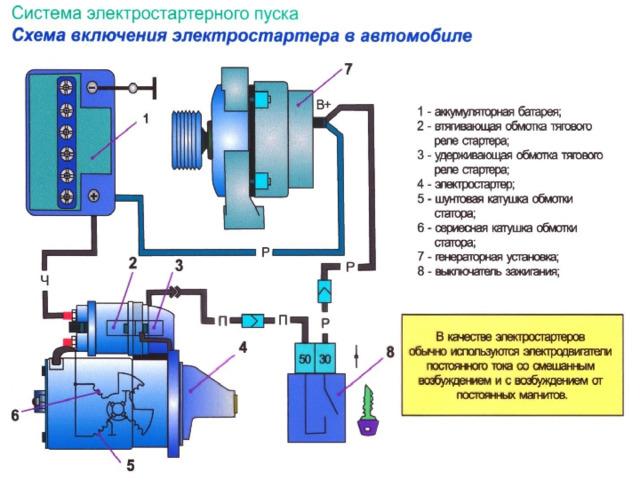

Ток холодного пуска ДВС идет от АКБ идет на клемму втягивающего реле стартера. Ток запуска стартера идет по проводу для зарядки АКБ клемму генератора В+, с которой на клемму 30 замка зажигания и с клеммы 50 замка зажигания на клемму обмотки втягивающего реле стартера

Чтобы включить воспроизведение видео щелкните мышью по экрану всплывет ссылка Вы на нее нажимаете и… начнется воспроизводится видео.

Ток с замка зажигания приходит на верхнюю клемму и поступает в обмотку втягивающего реле стартера, и проходя через нее образуется электромагнитное поле, а она становится электромагнитом в результате чего она притягивает стержень который двигается в сторону клемм, и своей пластиной их перемыкает, что бы ток с АКБ на клемме от АКБ, поступил на клемму к статеру и пошел дальше в электродвигатель стартера который сразу начнет работать

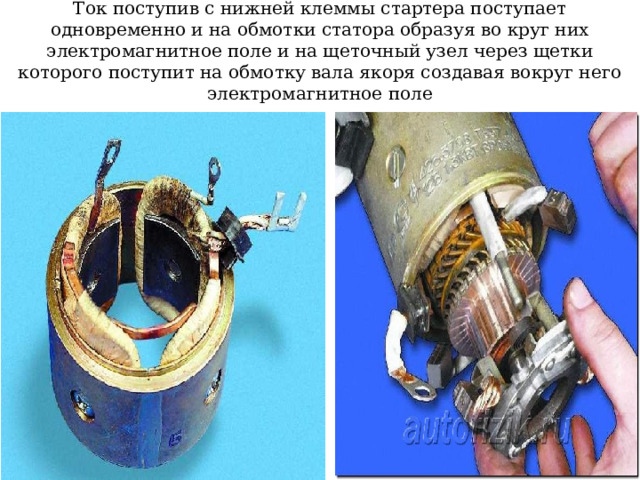

Ток поступив с нижней клеммы стартера поступает одновременно и на обмотки статора образуя во круг них электромагнитное поле и на щеточный узел через щетки которого поступит на обмотку вала якоря создавая вокруг него электромагнитное поле

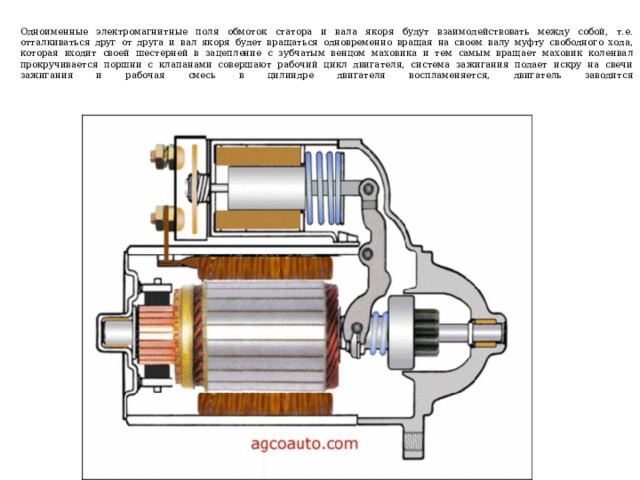

Одноименные электромагнитные поля обмоток статора и вала якоря будут взаимодействовать между собой, т.е. отталкиваться друг от друга и вал якоря будет вращаться одновременно вращая на своем валу муфту свободного хода, которая входит своей шестерней в зацепление с зубчатым венцом маховика и тем самым вращает маховик коленвал прокручивается поршни с клапанами совершают рабочий цикл двигателя, система зажигания подает искру на свечи зажигания и рабочая смесь в цилиндре двигателя воспламеняется, двигатель заводится

GIF

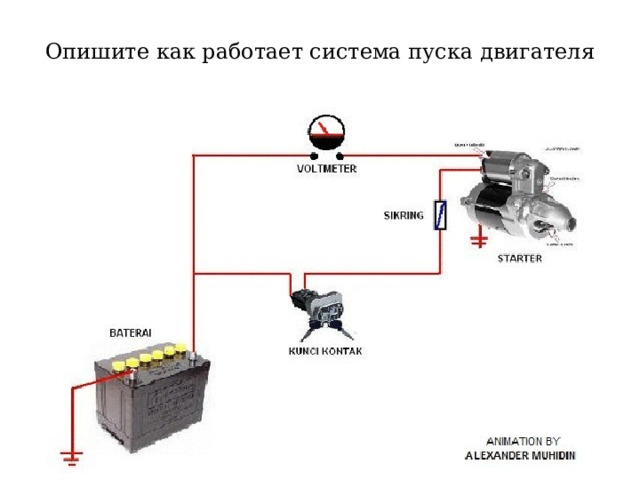

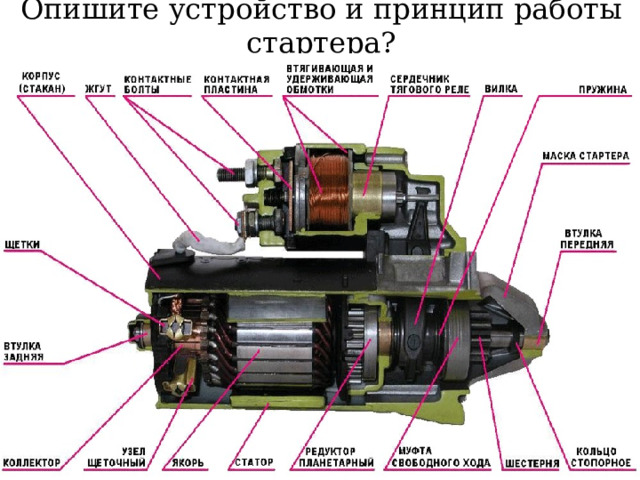

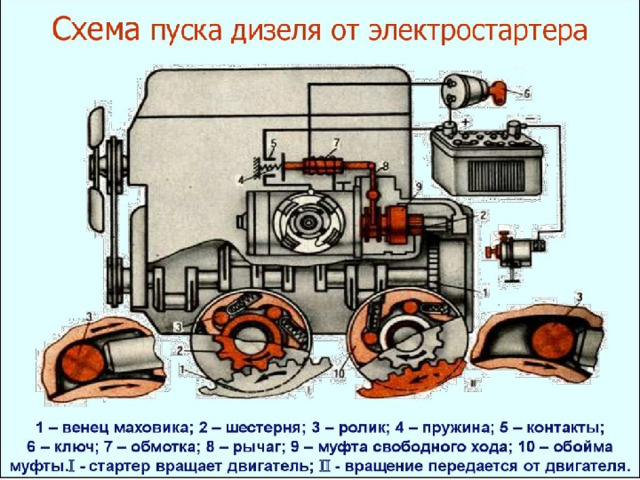

Опишите как работает система пуска двигателя

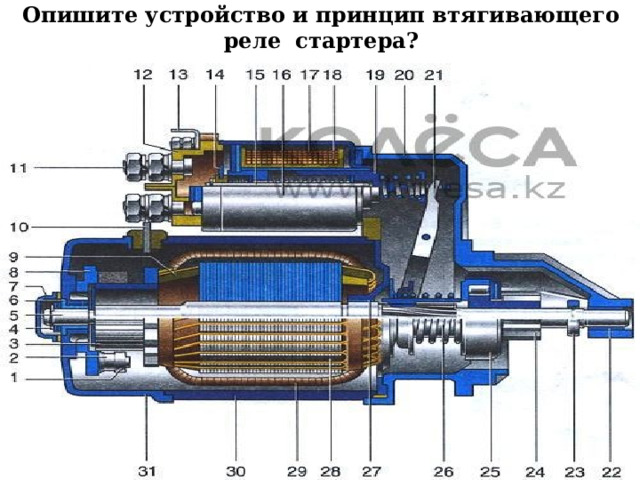

Опишите устройство и принцип втягивающего реле стартера?

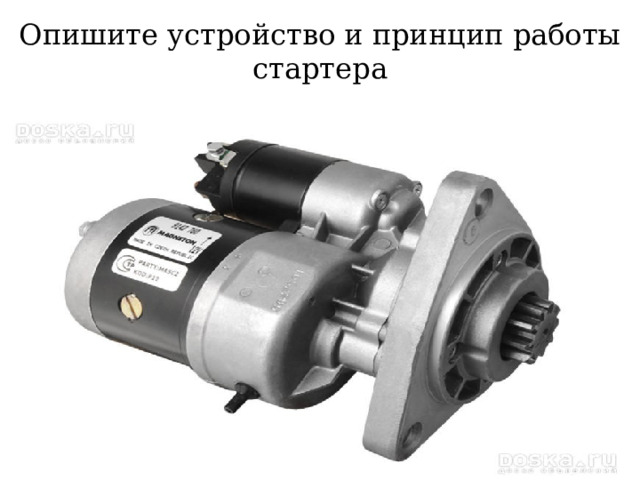

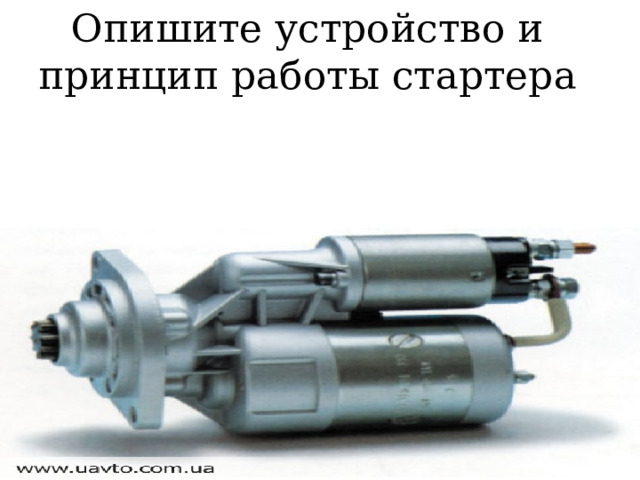

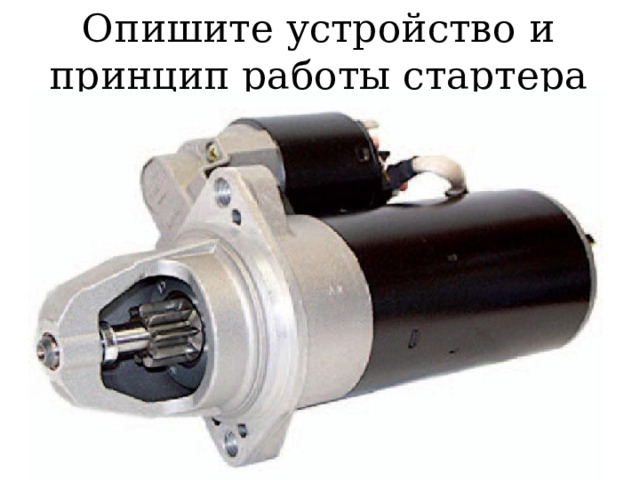

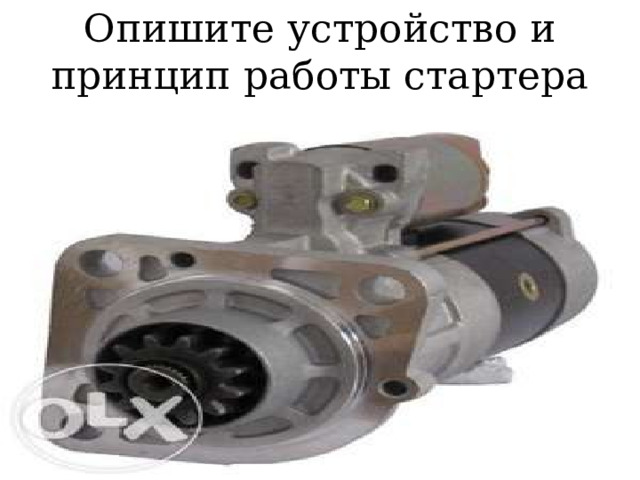

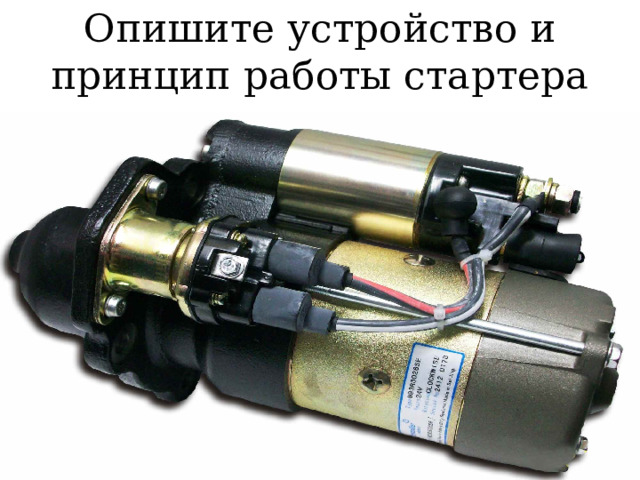

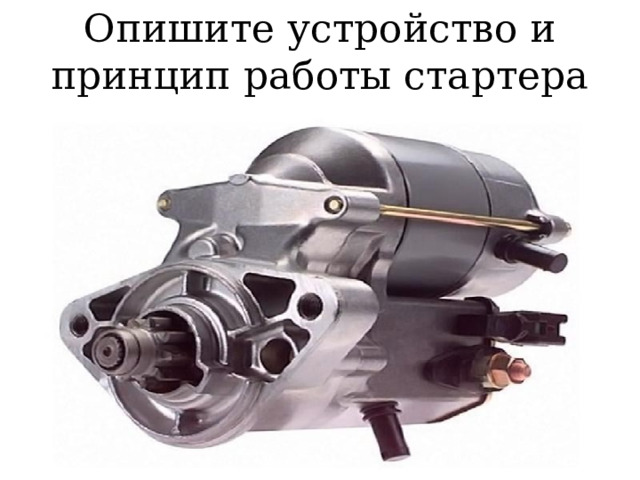

Опишите устройство и принцип работы стартера?

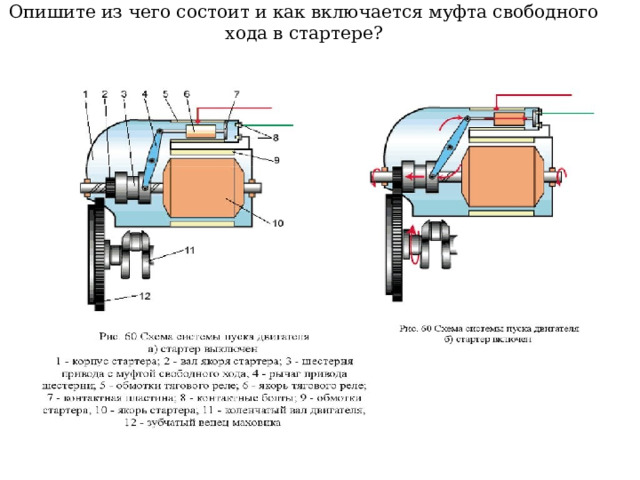

Опишите из чего состоит и как включается муфта свободного хода в стартере?

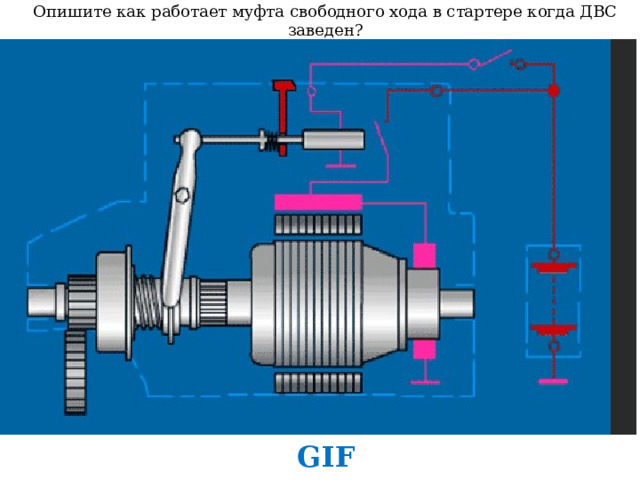

Опишите как работает муфта свободного хода в стартере когда ДВС заведен?

GIF

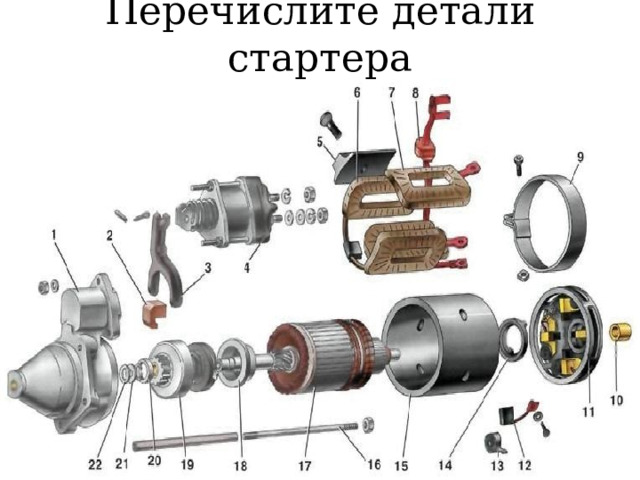

Перечислите детали стартера

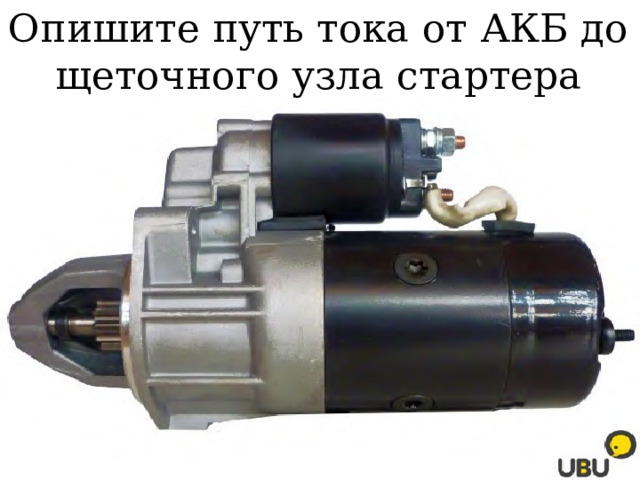

Опишите путь тока от АКБ до щеточного узла стартера

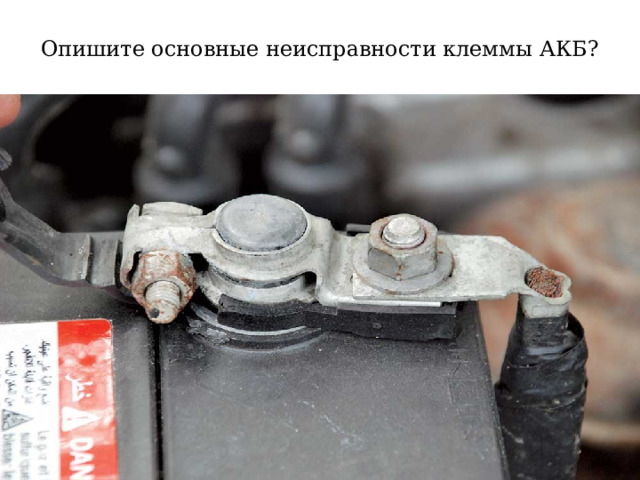

Опишите основные неисправности клеммы АКБ?

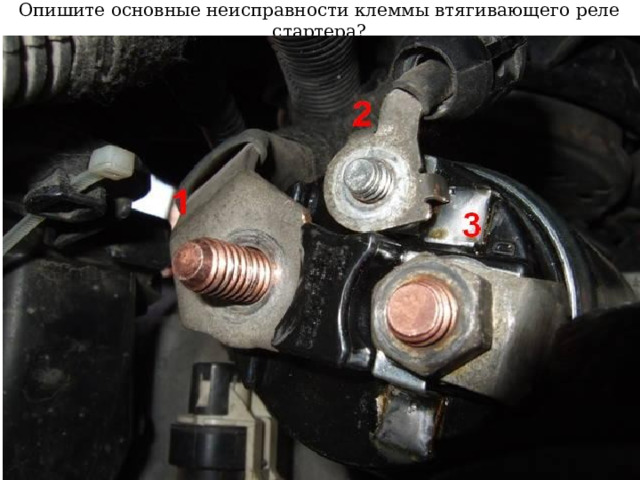

Опишите основные неисправности клеммы втягивающего реле стартера?

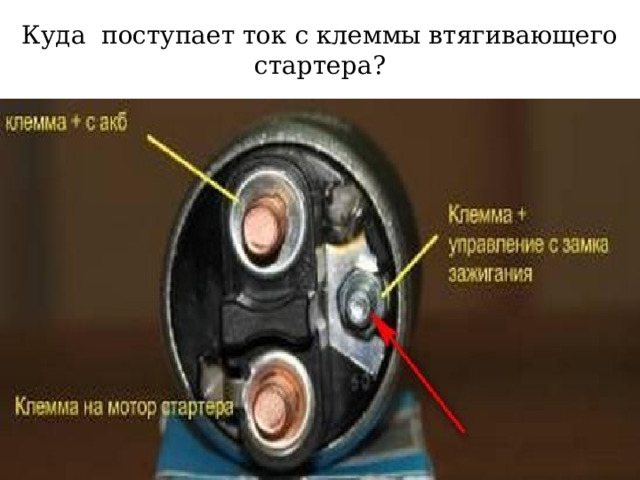

Куда поступает ток с клеммы втягивающего стартера?

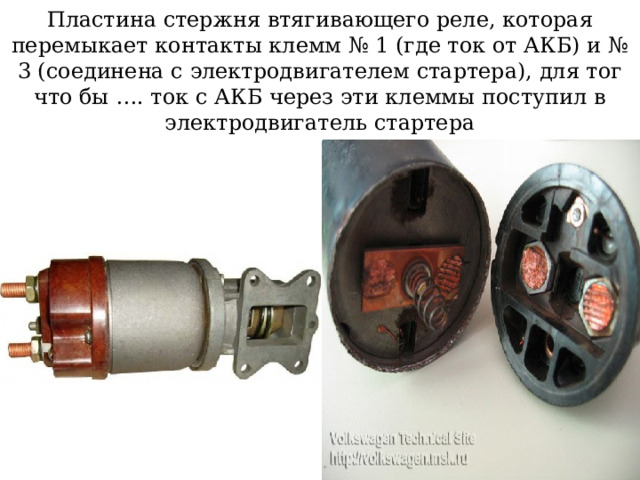

Пластина стержня втягивающего реле, которая перемыкает контакты клемм № 1 (где ток от АКБ) и № 3 (соединена с электродвигателем стартера), для тог что бы …. ток с АКБ через эти клеммы поступил в электродвигатель стартера

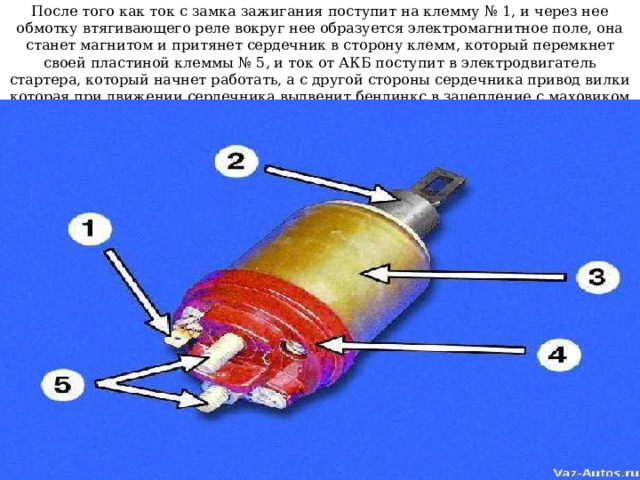

После того как ток с замка зажигания поступит на клемму № 1, и через нее обмотку втягивающего реле вокруг нее образуется электромагнитное поле, она станет магнитом и притянет сердечник в сторону клемм, который перемкнет своей пластиной клеммы № 5, и ток от АКБ поступит в электродвигатель стартера, который начнет работать, а с другой стороны сердечника привод вилки которая при движении сердечника выдвенит бендинкс в зацепление с маховиком

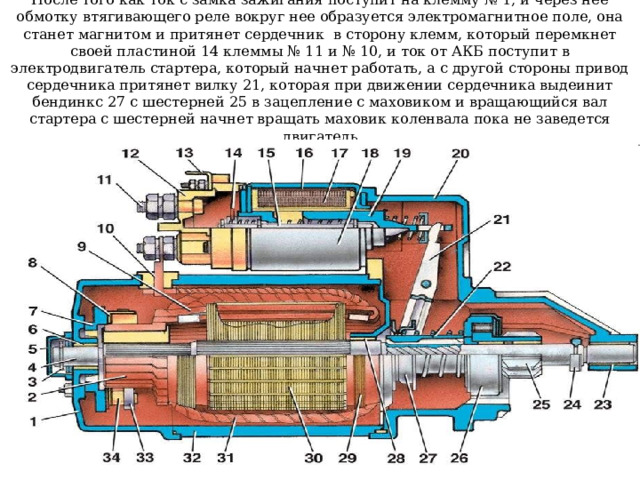

После того как ток с замка зажигания поступит на клемму № 1, и через нее обмотку втягивающего реле вокруг нее образуется электромагнитное поле, она станет магнитом и притянет сердечник в сторону клемм, который перемкнет своей пластиной 14 клеммы № 11 и № 10, и ток от АКБ поступит в электродвигатель стартера, который начнет работать, а с другой стороны привод сердечника притянет вилку 21, которая при движении сердечника выдеинит бендинкс 27 с шестерней 25 в зацепление с маховиком и вращающийся вал стартера с шестерней начнет вращать маховик коленвала пока не заведется двигатель

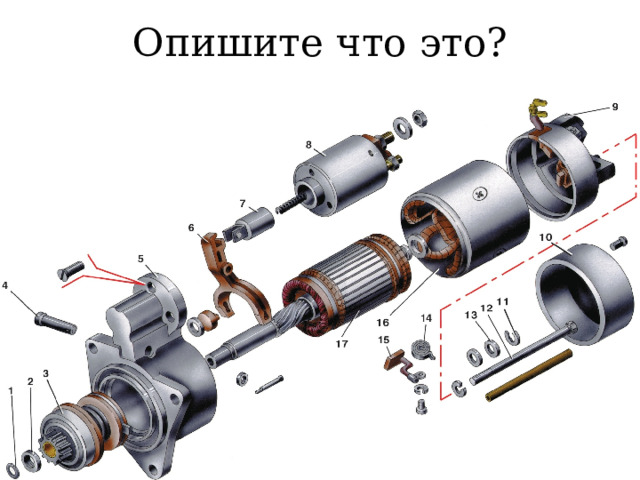

Опишите что это?

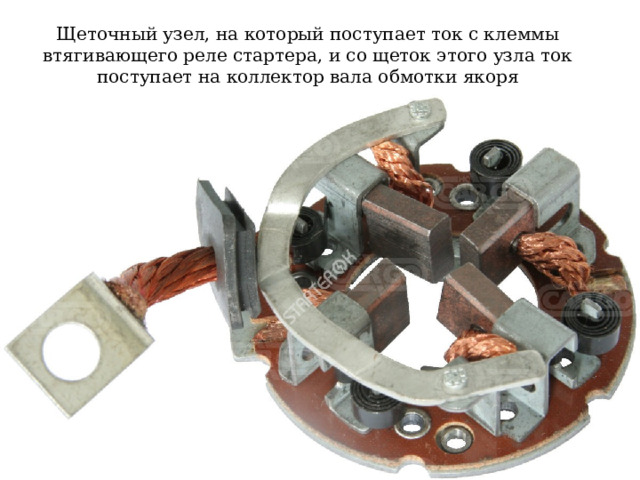

Щеточный узел, на который поступает ток с клеммы втягивающего реле стартера, и со щеток этого узла ток поступает на коллектор вала обмотки якоря

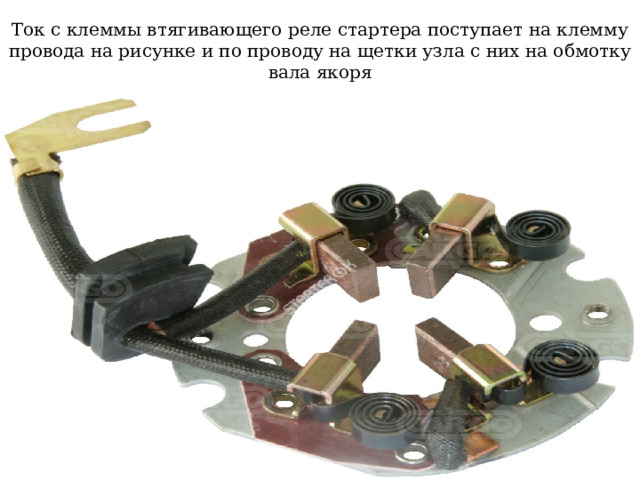

Ток с клеммы втягивающего реле стартера поступает на клемму провода на рисунке и по проводу на щетки узла с них на обмотку вала якоря

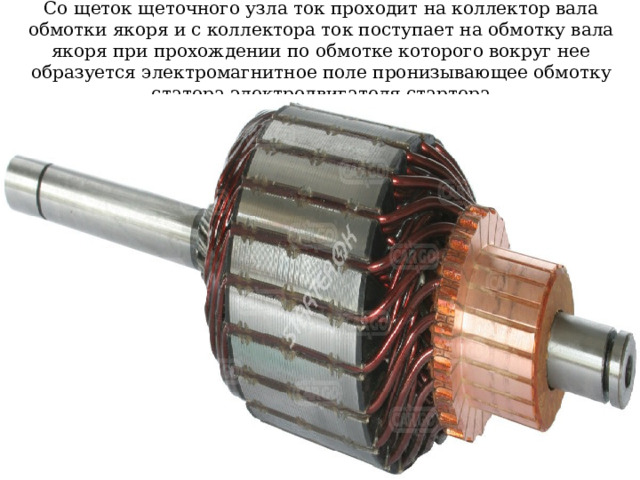

Со щеток щеточного узла ток проходит на коллектор вала обмотки якоря и с коллектора ток поступает на обмотку вала якоря при прохождении по обмотке которого вокруг нее образуется электромагнитное поле пронизывающее обмотку статора электродвигателя стартера

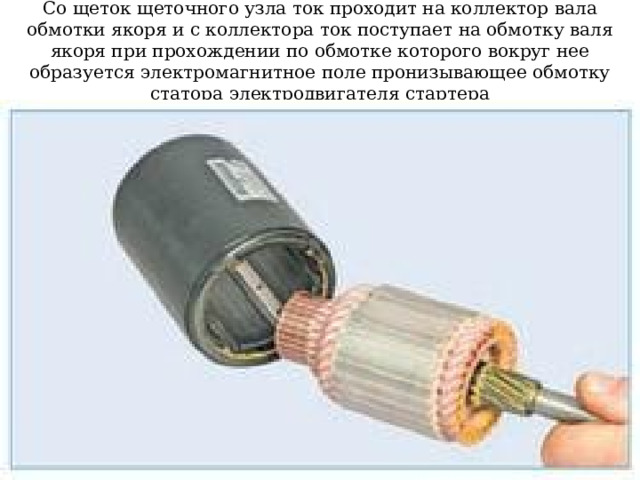

Со щеток щеточного узла ток проходит на коллектор вала обмотки якоря и с коллектора ток поступает на обмотку валя якоря при прохождении по обмотке которого вокруг нее образуется электромагнитное поле пронизывающее обмотку статора электродвигателя стартера

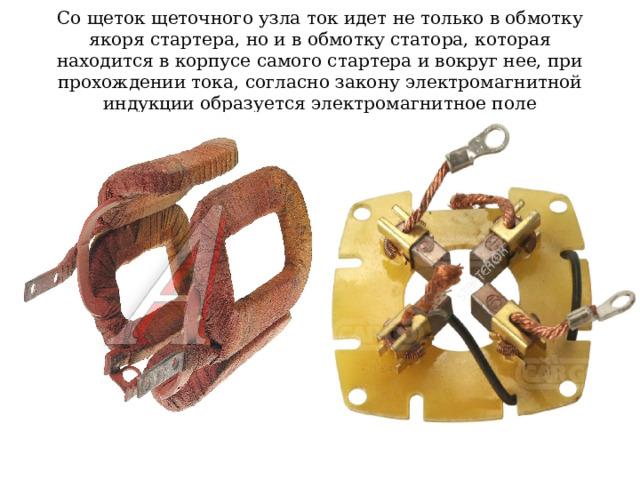

Со щеток щеточного узла ток идет не только в обмотку якоря стартера, но и в обмотку статора, которая находится в корпусе самого стартера и вокруг нее, при прохождении тока, согласно закону электромагнитной индукции образуется электромагнитное поле

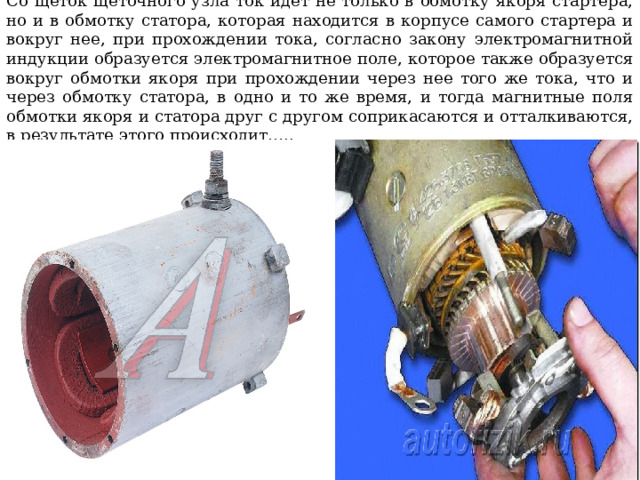

Со щеток щеточного узла ток идет не только в обмотку якоря стартера, но и в обмотку статора, которая находится в корпусе самого стартера и вокруг нее, при прохождении тока, согласно закону электромагнитной индукции образуется электромагнитное поле, которое также образуется вокруг обмотки якоря при прохождении через нее того же тока, что и через обмотку статора, в одно и то же время, и тогда магнитные поля обмотки якоря и статора друг с другом соприкасаются и отталкиваются, в результате этого происходит…..

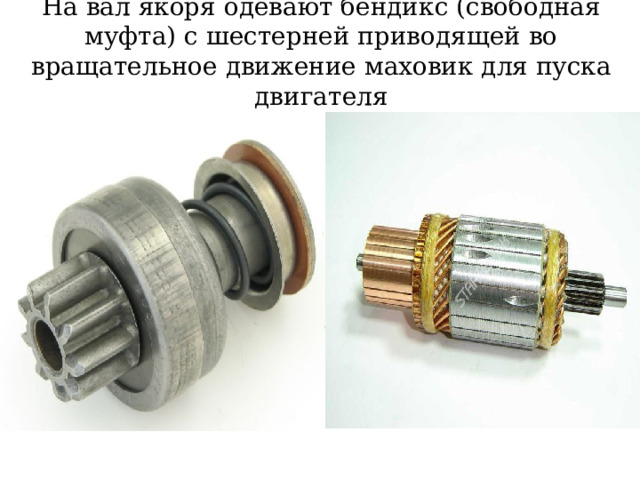

На вал якоря одевают бендикс (свободная муфта) с шестерней приводящей во вращательное движение маховик для пуска двигателя

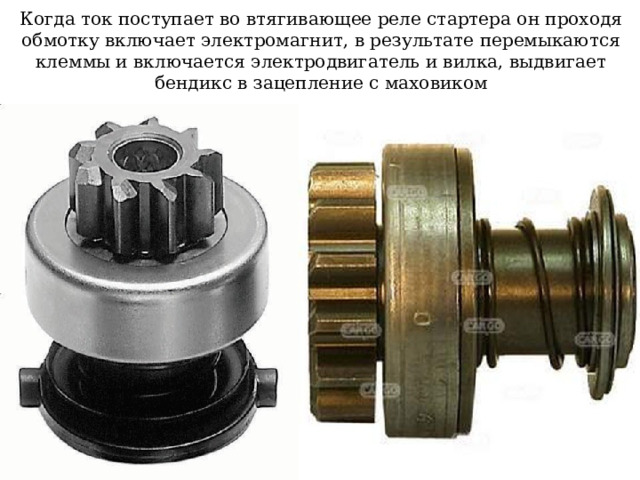

Когда ток поступает во втягивающее реле стартера он проходя обмотку включает электромагнит, в результате перемыкаются клеммы и включается электродвигатель и вилка, выдвигает бендикс в зацепление с маховиком

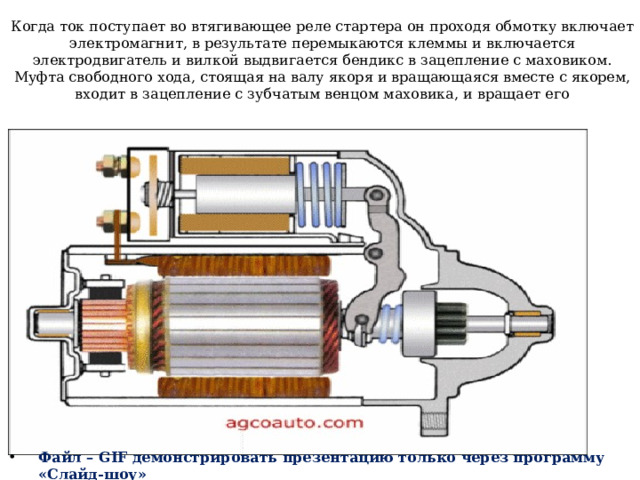

Когда ток поступает во втягивающее реле стартера он проходя обмотку включает электромагнит, в результате перемыкаются клеммы и включается электродвигатель и вилкой выдвигается бендикс в зацепление с маховиком. Муфта свободного хода, стоящая на валу якоря и вращающаяся вместе с якорем, входит в зацепление с зубчатым венцом маховика, и вращает его

• Файл – GIF демонстрировать презентацию только через программу «Слайд-шоу»

Муфта свободного хода-бендикс имеет фиксирующий механизм , который обеспечивает вращение маховика валом якоря стартера, при запуске двигателя и отключение – муфты свободного хода от вала якоря стартера при запуске ДВС

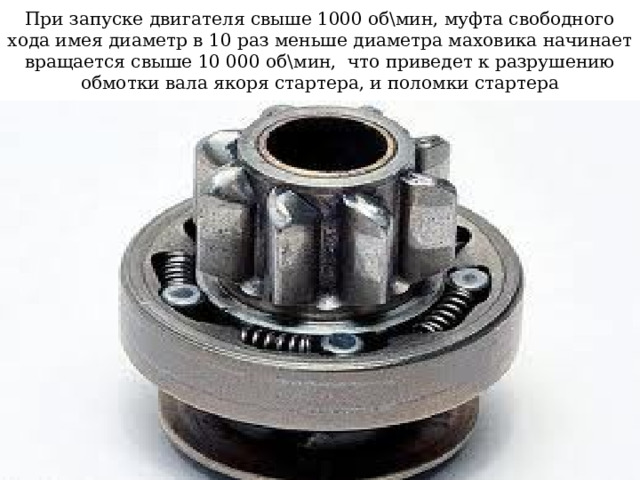

При запуске двигателя свыше 1000 об\мин, муфта свободного хода имея диаметр в 10 раз меньше диаметра маховика начинает вращается свыше 10 000 об\мин, что приведет к разрушению обмотки вала якоря стартера, и поломки стартера

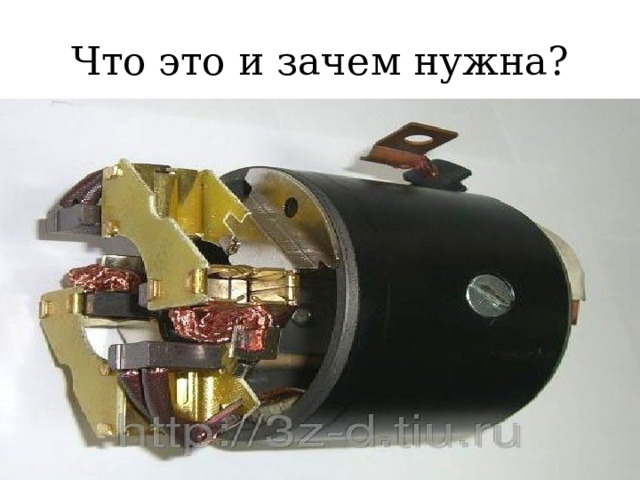

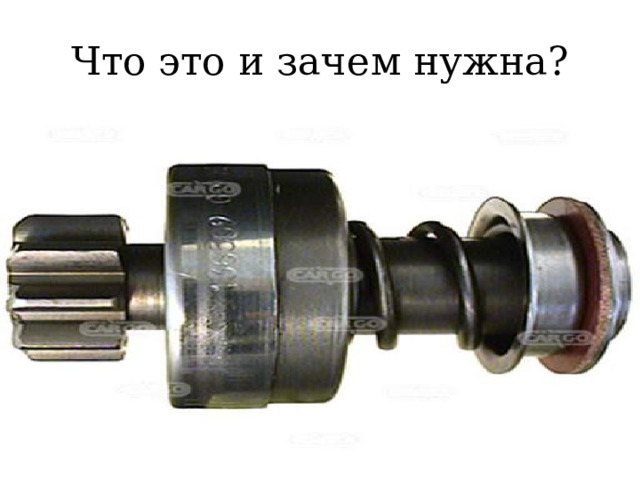

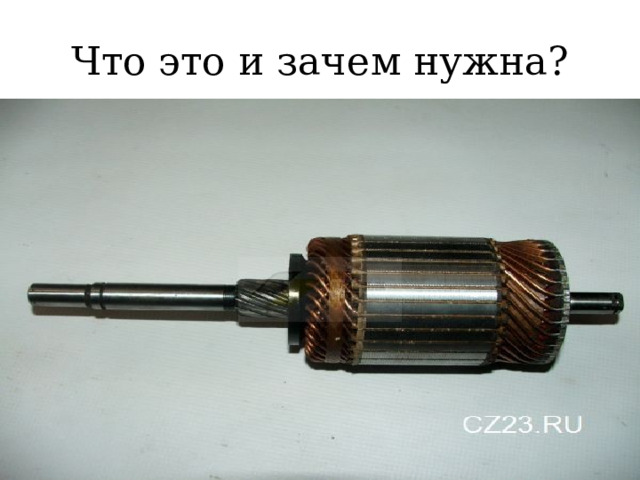

Что это и зачем нужна?

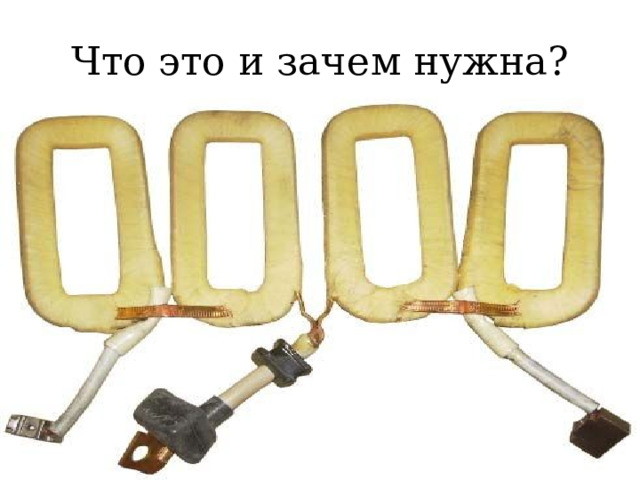

Что это и зачем нужна?

Что это и зачем нужна?

Что это и зачем нужна?

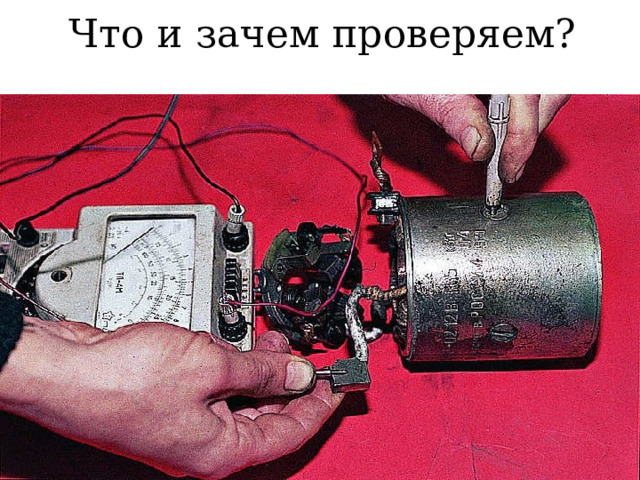

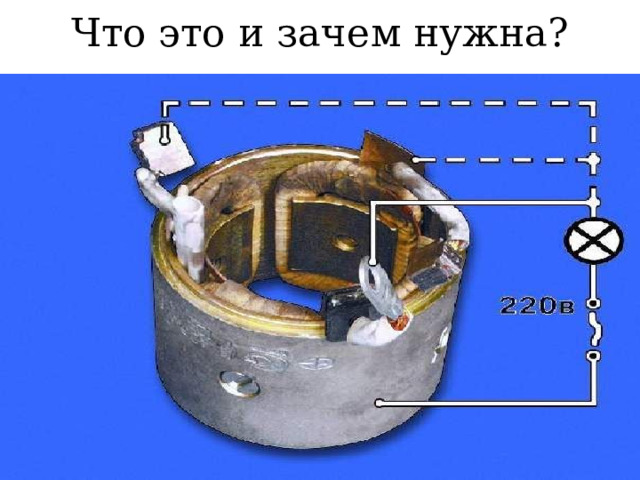

Что и зачем проверяем?

Что это и зачем нужна?

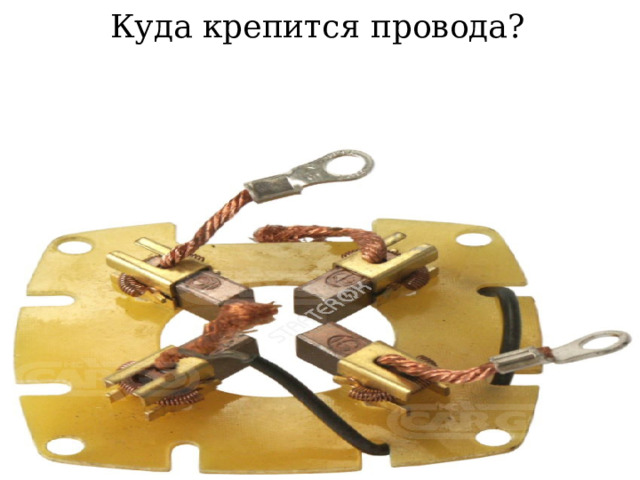

Куда крепится провода?

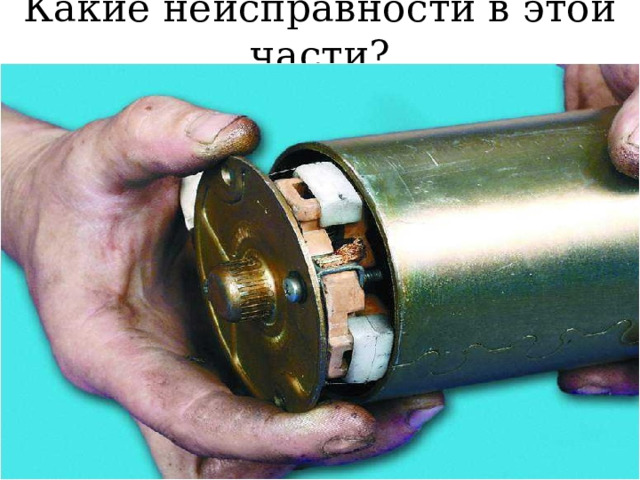

Какие неисправности в этой части?

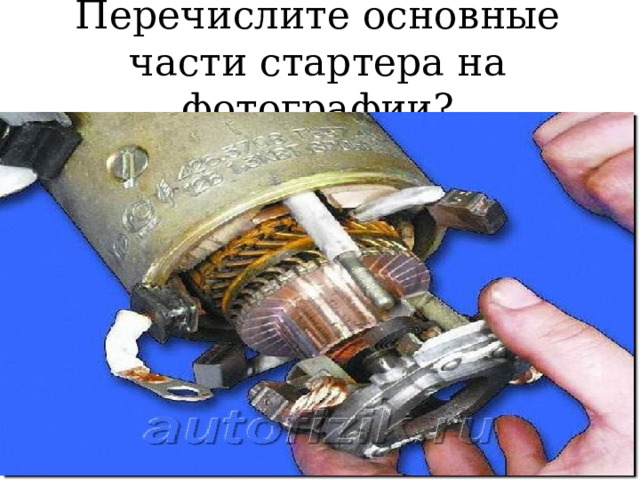

Перечислите основные части стартера на фотографии?

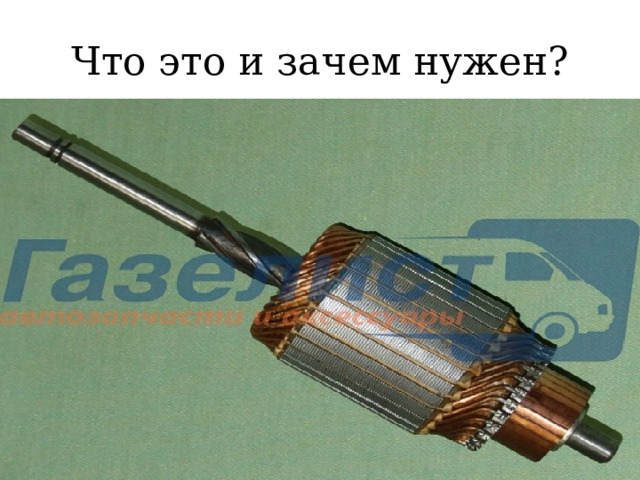

Что это и зачем нужен?

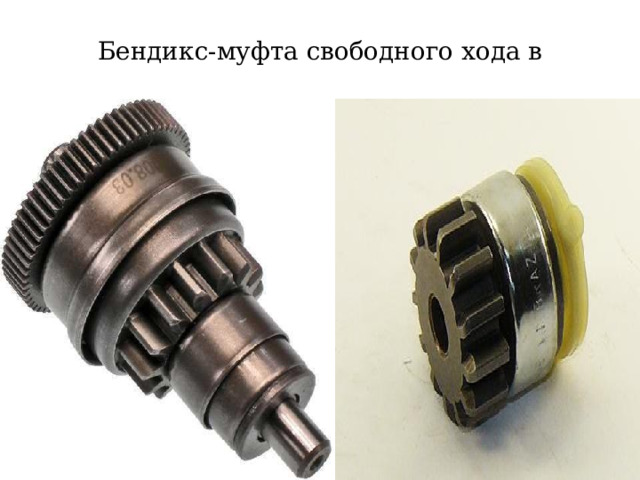

Бендикс-муфта свободного хода в

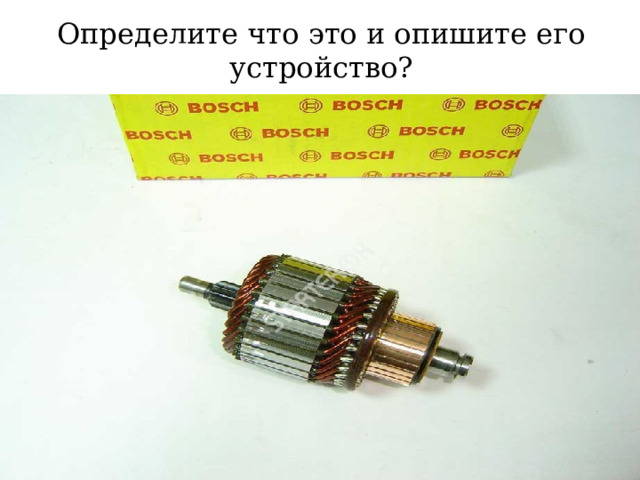

Определите что это и опишите его устройство?

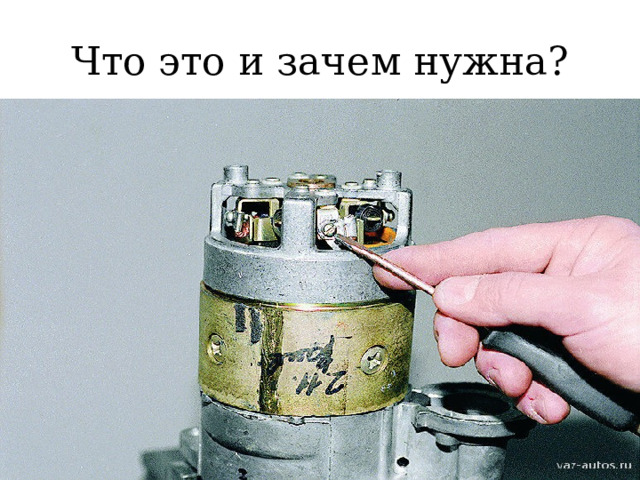

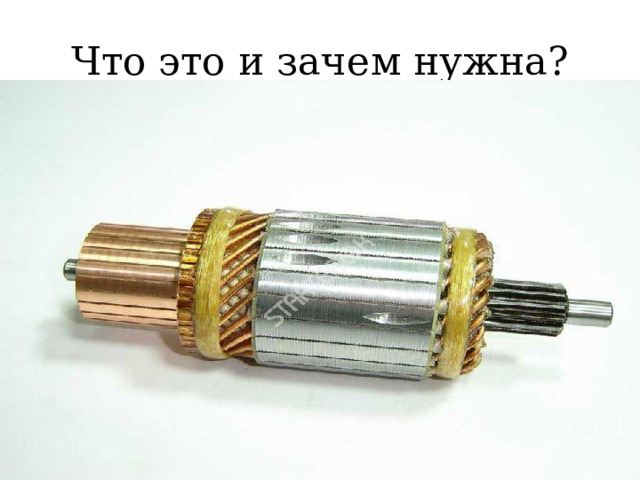

Что это и зачем нужна?

Что это и зачем нужна?

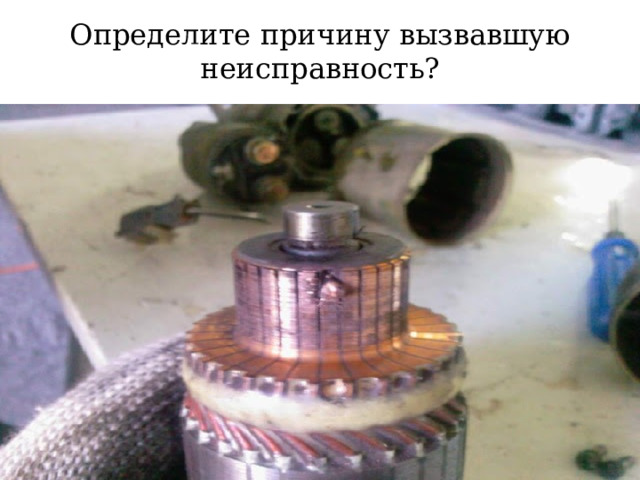

Определите причину вызвавшую неисправность?

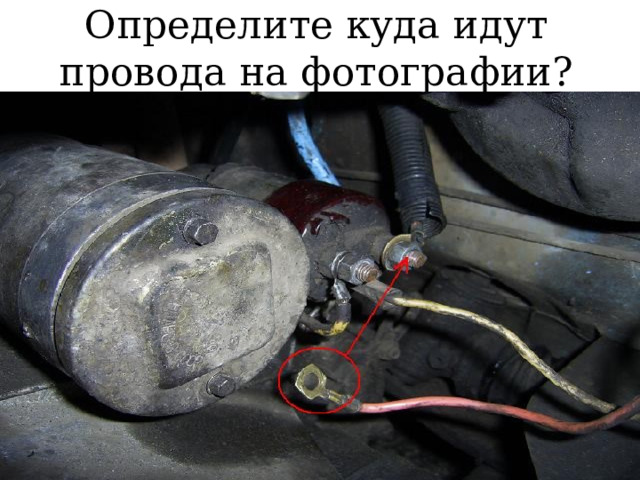

Определите куда идут провода на фотографии?

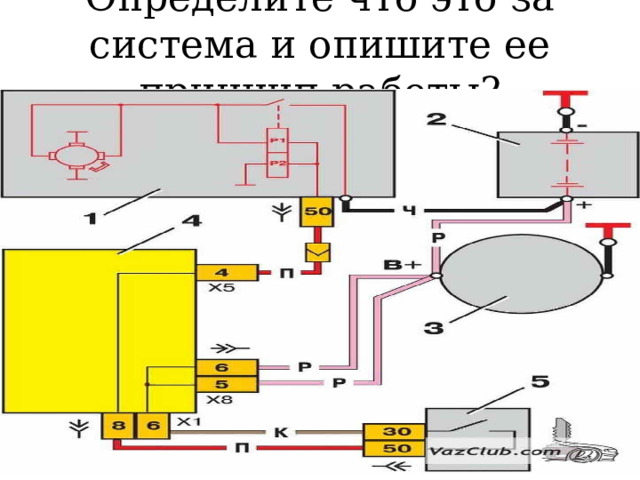

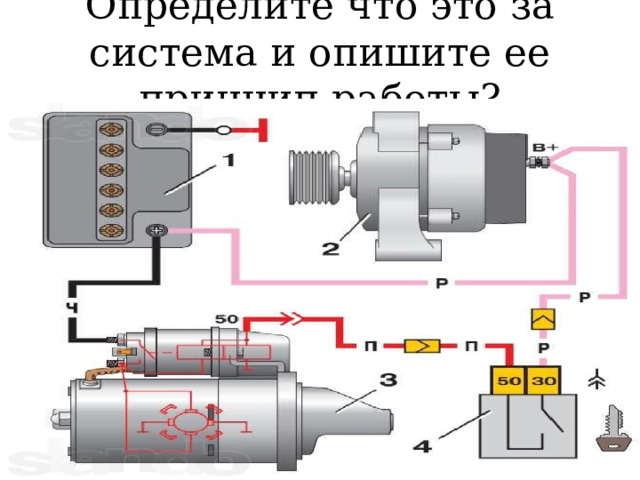

Определите что это за система и опишите ее принцип работы?

Опишите устройство и принцип работы втягивающего реле стартера

Определите что это за система и опишите ее принцип работы?

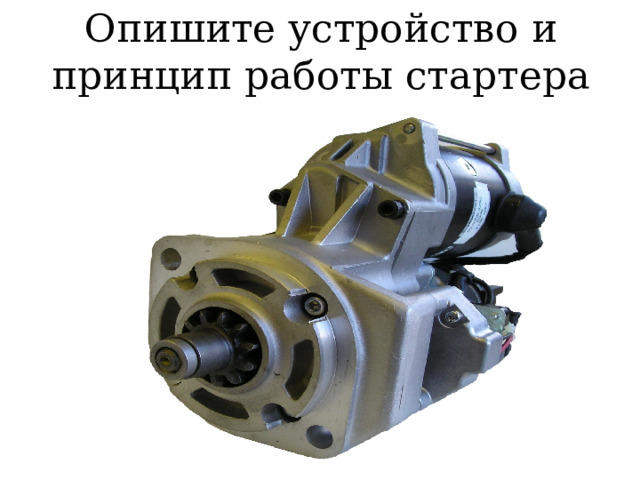

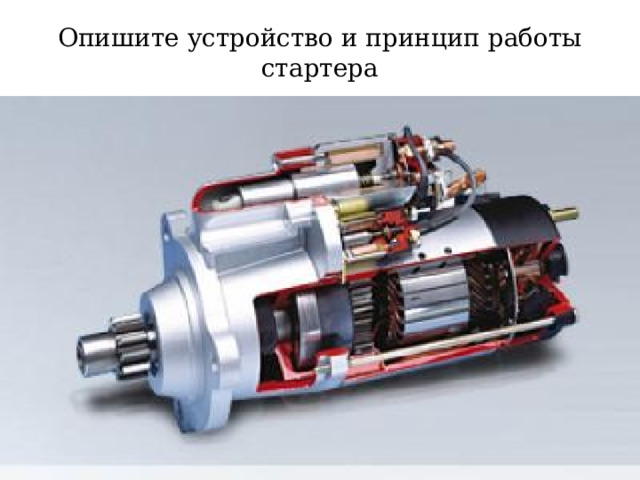

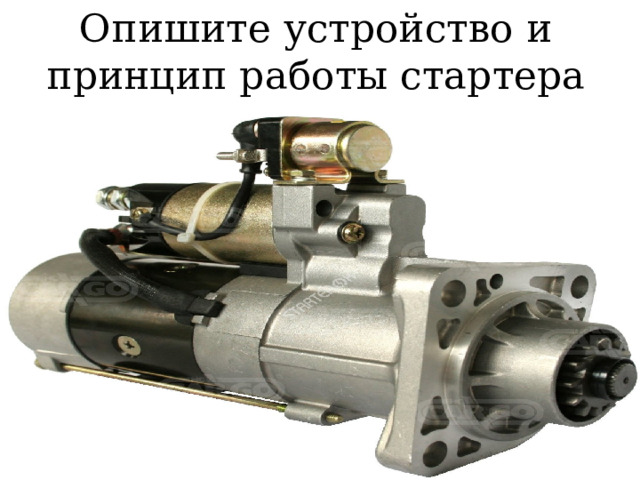

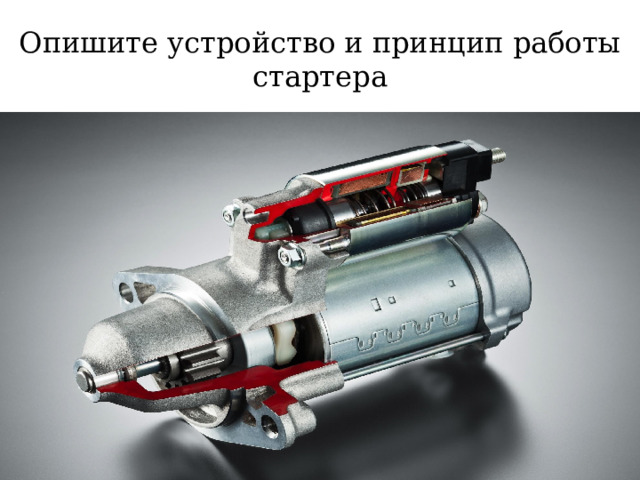

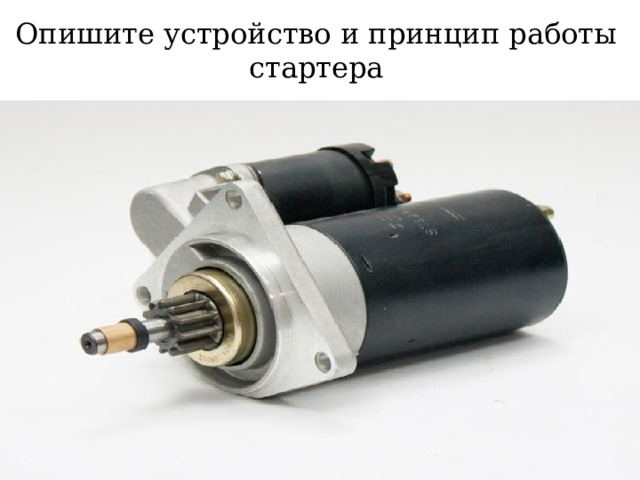

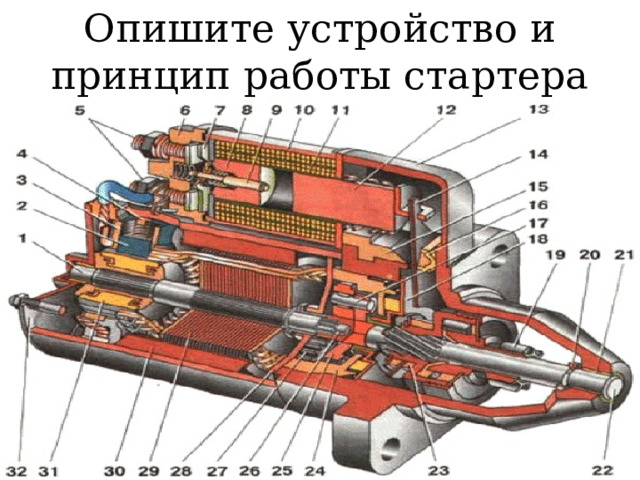

Опишите устройство и принцип работы стартера

Опишите устройство и принцип работы стартера

Опишите устройство и принцип работы стартера

Так выглядит втягивающее реле стартера опишите его назначение из чего состоит и как оно работает?

Опишите устройство и принцип работы стартера

Как будет работать стартер если не будет контакта провода с клеммой подающей напряжение в обмотку в втягивающего реле стартера?

Опишите устройство и принцип работы стартера

Опишите устройство и принцип работы

Опишите устройство и принцип работы стартера

С какой клеммы втягивающего реле стартера на фотографии подает ток на щеточный узел?

Опишите устройство и принцип работы стартера

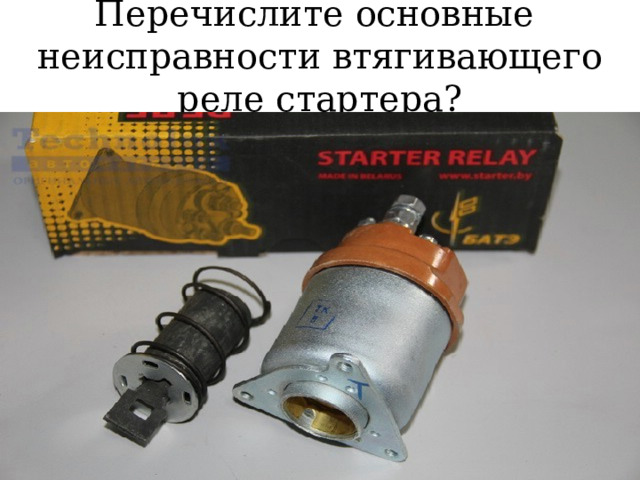

Перечислите основные неисправности втягивающего реле стартера?

Опишите устройство и принцип работы стартера

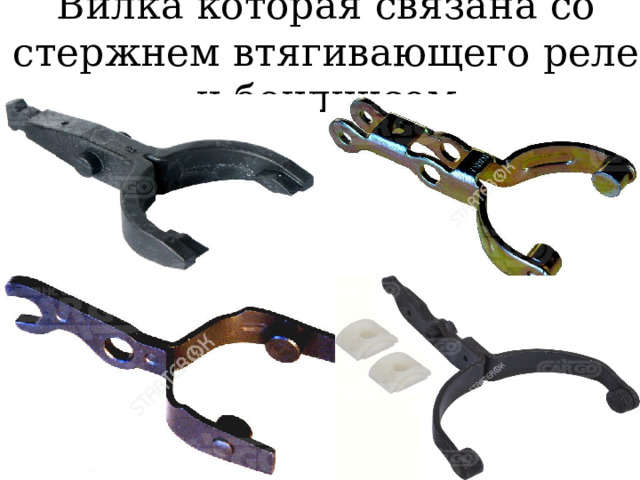

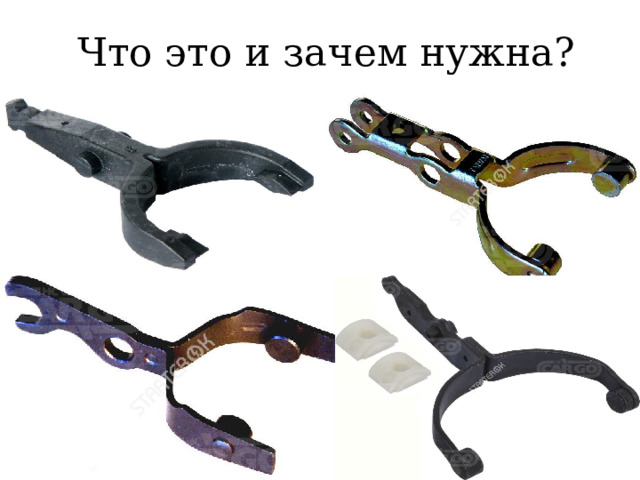

Вилка которая связана со стержнем втягивающего реле и бендиксом

Опишите устройство и принцип работы стартера

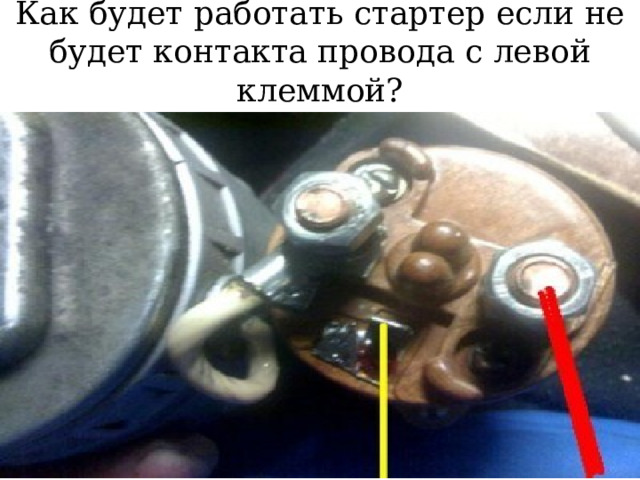

Как будет работать стартер если не будет контакта провода с левой клеммой?

Опишите устройство и принцип работы стартера

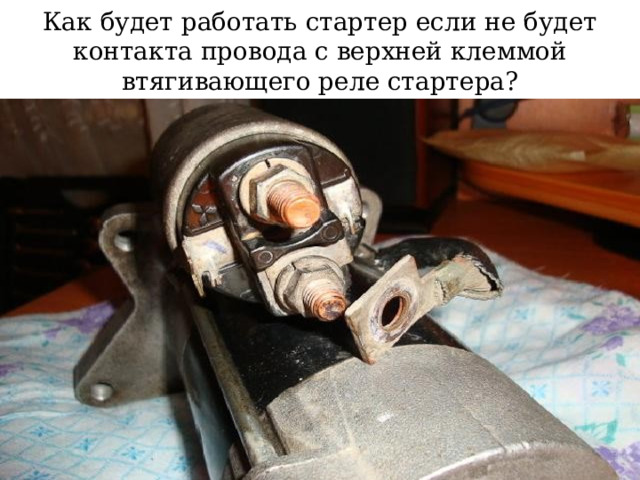

Как будет работать стартер если не будет контакта провода с верхней клеммой втягивающего реле стартера?

Опишите устройство и принцип работы стартера

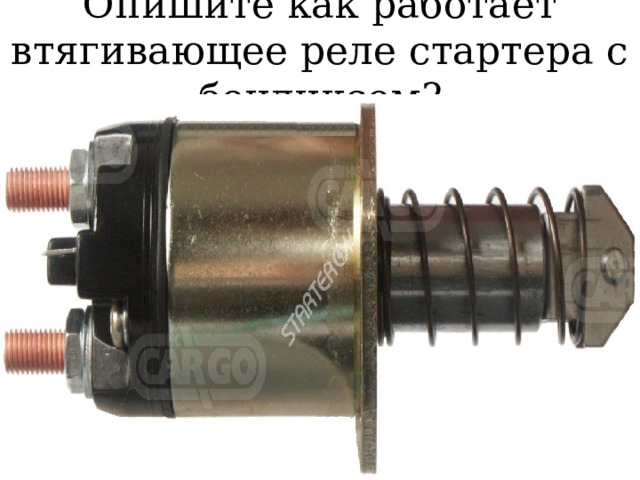

Опишите как работает втягивающее реле стартера с бендиксом?

Опишите устройство и принцип работы стартера

Куда поступает ток с провода на фотографии?

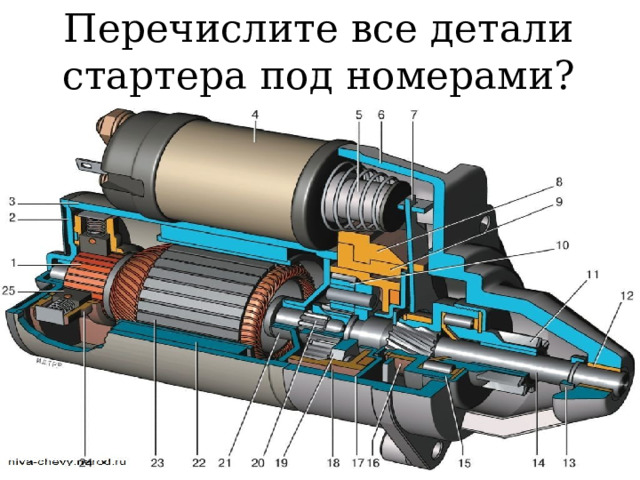

Перечислите все детали стартера под номерами?

Что это и зачем нужна?

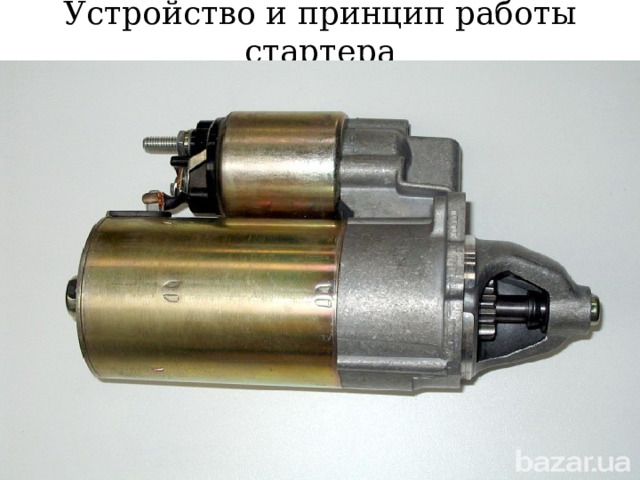

Устройство и принцип работы стартера

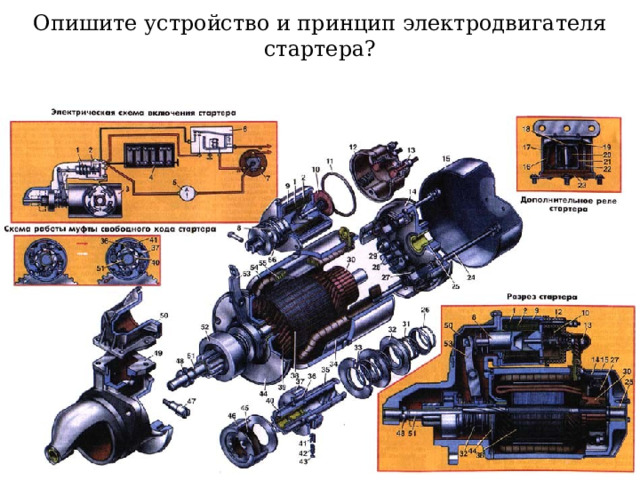

Опишите устройство и принцип электродвигателя стартера?

Опишите устройство и принцип работы стартера

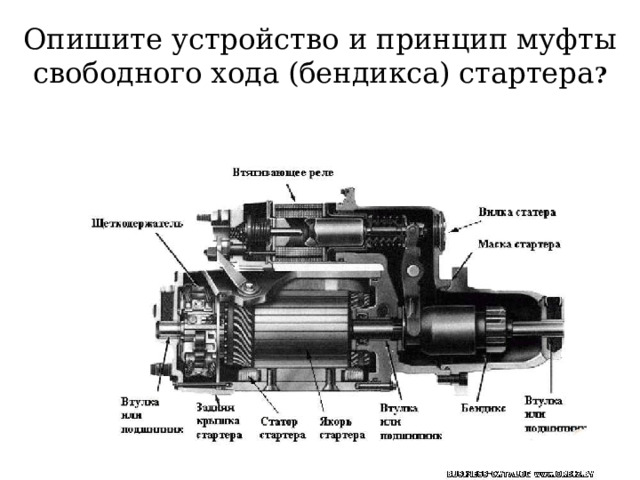

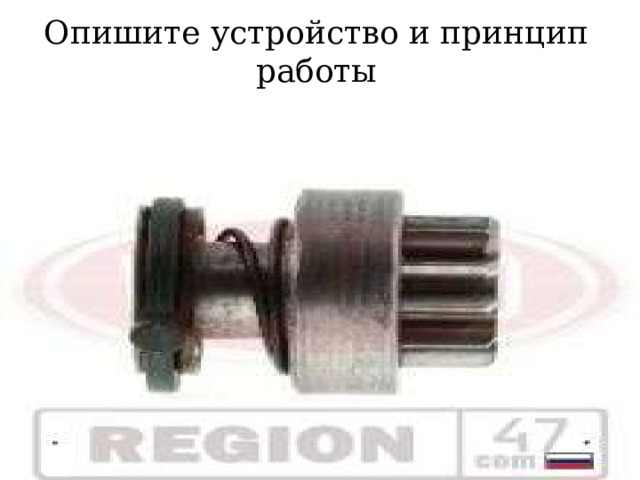

Опишите устройство и принцип муфты свободного хода (бендикса) стартера ?
