Строительное черчение

18.10.2024 г. Тема: Элементы строительного черчения Общие сведения о строительном чертеже. Правила выполнения чертежей планов зданий, фасадов, разрезов

2 Элементы строительного черчения Строительное черчение является одним из видов технического черчения. Строительные чертежи оформляют на листах стандартного размера по ГОСТ, пользуясь известными правилам машиностроительного черчения в отношении типов линий (основная надпись должна иметь толщину не более 0,8 мм), штриховки сечений, нанесения размеров, применения масштабов, расположения основных видов, надписей и т.п.

3 Элементы строительного черчения Строительные чертежи делятся на три категории: чертежи проектного здания, чертежи технического проекта и рабочие чертежи.

По чертежам проектного здания дается представление лишь об архитектурном решении проекта без точных конструкций.

В чертежах технического проекта содержатся полные сведения о проектируемом здании, в них устанавливаются все размеры конструкции.

Рабочие чертежи выполняют в крупном масштабе. В них приводят подробные сведения о деталях здания, которые трудно дать на чертежах технического проекта, например, железобетонные и металлические конструкции, специальные фундаменты, узлы карнизов и т.д.

4 Масштабы, применяемые на строительных чертежах При выполнении чертежей планов зданий, фасадов, разрезов применяют масштабы 1:50, 1:100, 1:200; строительных конструкций – 1:5, 1:10, 1:20.

5 Графическое обозначение материалов В строительном черчении применяют известные по ГОСТ графические обозначения для металла, бетона, дерева, неметаллических материалов и т.д.. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)

6 Графическое обозначение элементов зданий При изображении стен в разрезе во многих случаях их не штрихуют. О разрезе можно судить по усиленной обводке контуров частей здания. Условные изображения окон и дверей на чертежах планов, разрезов и фасадов зданий выполняют в соответствии с ГОСТ в принятом для данного чертежа масштабе.

7 Порядок выполнения однопролетного промышленного здания Размеры на строительных чертежах наносят: на планах и разрезах зданий- в миллиметрах или сантиметрах; в последнем случае оговаривается на чертеже; на рабочих чертежах- в миллиметрах; по высоте и генеральных планах – в метрах. Размерные линии на строительных чертежах допускается заканчивать засечкой под углом 45°, концы которой выступают за границу выносной лини на 2…3 мм, также допускается повторение размеров и нанесение их в виде замкнутой цепи. Изображение, полученное в виде мысленного рассечения здания горизонтальной плоскостью на высоте 20…30 см выше подоконной доски, называют планом здания. На плане показывают расположение помещений. Координационные оси наружных и капитальных внутренних стен должны совпадать. Расстояние между этими осями должны соответствовать нормальному размеру и быть кратным 100 мм – основному модулю (или укрупненному, кратному 100 мм, или дробному модулю).

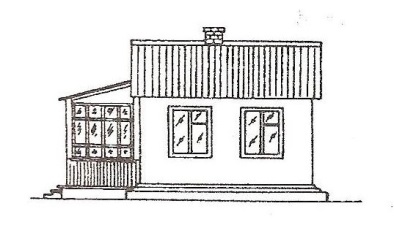

Задания для закрепления материала. 1 Вариант

2 вариант
