26.03.20 группа 943 ЛПЗ №24: "СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ДУГОВЫХ СПОСОБОВ СВАРКИ"

Изучить предложенную литературу. Оформить работу в тетради и прислать фотоотчет. Пройдите онлайн тест.

ЛПЗ № 24: СВАРОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ДУГОВЫХ СПОСОБОВ СВАРКИ.

ЦЕЛИ: Закрепить ранее полученные знания по теме источники питания сварочной дуги.

ХОД РАБОТЫ:

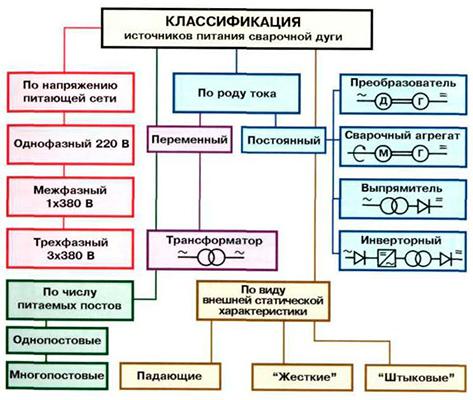

1. Классификация источников питания.

Источники питания сварочной дуги классифицируются по многим градациям. В их числе:

• по предназначению — для ручной сварки, сварки под флюсом или в среде защитного газа (например, аргонодуговой);

• по числу сварочных постов, которые можно подключить единовременно;

• по способности передвигаться — мобильные и стационарные;

• по способу производства энергии — преобразователи или производители;

• по роду выходного тока;

• по ВАХ (вольт-амперная характеритика).

Основными параметрами сварочного аппарата для сварщика являются назначение данного конкретного агрегата и сварочный ток, который он выдает. Во многих случаях ключевым требованиям является подбор нужной вольт-амперной характеристики (ВАХ).

Так, например, для сварки в среде защитных газов требуются устройства с жесткой характеристикой, варящие постоянным током. Для ручной и полуавтоматической сварки под флюсом применяются аппараты переменного и постоянного тока с падающей характеристикой.

Существуют следующие виды источников: трансформаторы; выпрямители; преобразователи; инверторы.

Особняком стоят генераторы, так называемые агрегаты. Эти машины — не вторичные, а первичные источники энергии, они не преобразуют тем или иным способом питание от городской или промышленной сети, а вырабатывают его сами.

Как правило, агрегаты строятся на базе двигателя внутреннего сгорания — бензинового или дизельного. Первые — дешевле, вторые имеют большую мощность и моторесурс.

1. Сварочные Трансформаторы

1. Сварочные выпрямители.

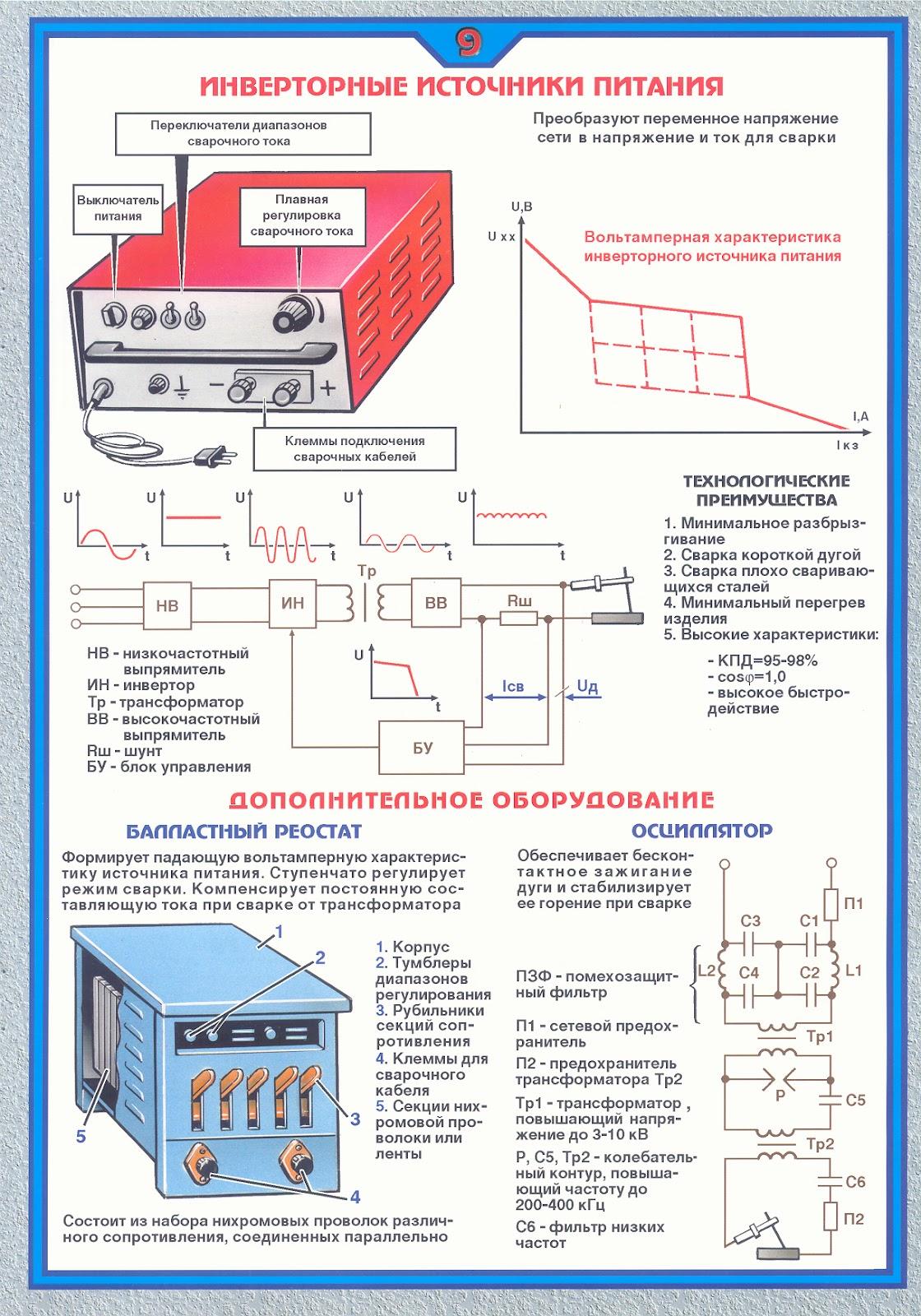

1. Инверторные источники питания.

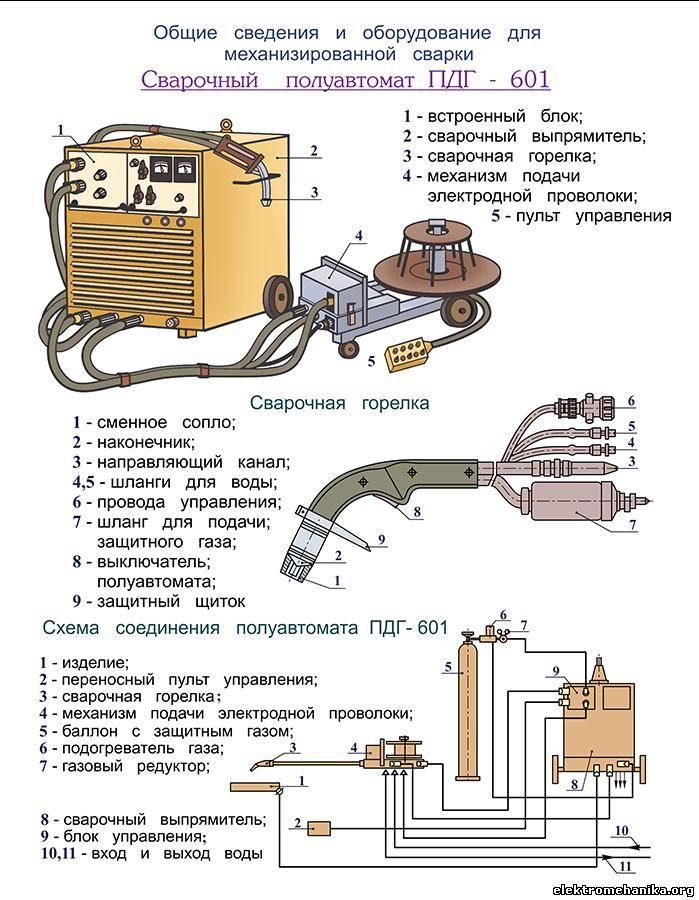

1. Сварочный полуавтомат.

ВЫВОД:
