Тема урока: Практическое ознакомление с машиной для отделки обуви МШК-1-0.

Тема урока: Практическое ознакомление с машиной для отделки обуви МШК-1-0.

Цель: Изучение конструкции машины для отделки обуви МШК-1-0. Техническая характеристика, основные механизмы, получение навыков по наладке и регулировке механизмов машины. Научиться практическим приемам работы на машине МШК-1-0;знать что является рабочими органами машины и их регулировки .

Оснащение: Опорный конспект, схема машины

Ход работы

1. Изучить работу машины МШК-1-0 и записать его назначение и принцип действия.

2. Изучить и записать техническую характеристику .

3. Перечислить рабочие органы (инструменты) машины МШК-1-0, назначение механизмов.

4. Записать как происходит процесс работы на машине.

5. Написать вывод о проделанной работе.

Машина МШК-1-0. Предназначена для шлифования каблу­ков обуви всех размеров и фасонов из кожи, резины и искус­ственной кожи. Операцию производят после фрезерования каблуков.

Рабочими инструментами являются круг 8 (рис. 198) с за­крепленной на нем сменной шлифовальной шкуркой и алмазный круг 7, который установлен на шпинделе машины консольно и служит для шлифования каблуков из резины и кожволона.

Техническая характеристика машины МШК-1-0

Производительность, пар каблуков в час 182

Частота вращения шпинделя, мин^-1 2850

Габарит (с пылесборником), мм 760X855X1480

Масса (с пылесборником), кг 310

Машина МШК-1-0 состоит из станины, привода 2, пыле­сборника 3 с пылеосадочной камерой 5, вентилятора 4 и элект­рооборудования с пультом управления 6.

Станина 1 представляет собой сварную конструкцию из ли­стового проката. Основание станины выполнено в виде рамы из швеллеров.

Открытые вращающиеся части шпинделя машины закрыты откидывающимися на петлях ограждениями. Вращение шпин­делю передается от электродвигателя через клиноременную передачу.

Пылесборник 3 и вентилятор 4 имеют ту же конструкцию, что и в машине ФУП-З-О.

Электрооборудование включает в себя электродвигатели приводов шпинделя и вентилятора, лампы для освещения рабо­чей зоны и панель с аппаратурой, закрепленную на дверце в нижней части корпуса машины.

На передней стенке машины находится пульт управления, на котором расположены кнопки «Пуск» электродвигателей приводов и вентилятора, кнопки «Стоп» для всех электродви­гателей. В машине предусмотрено динамическое торможение электродвигателя привода шпинделя.

Работа на машине заключается в следующем.

Боковую по­верхность прикрепленного к обуви каблука вручную прижимают к вращающемуся шлифовальному кругу и, последовательно перемещая обувь относительно упора, придают боковой поверх­ности каблука требуемые чистоту и форму.

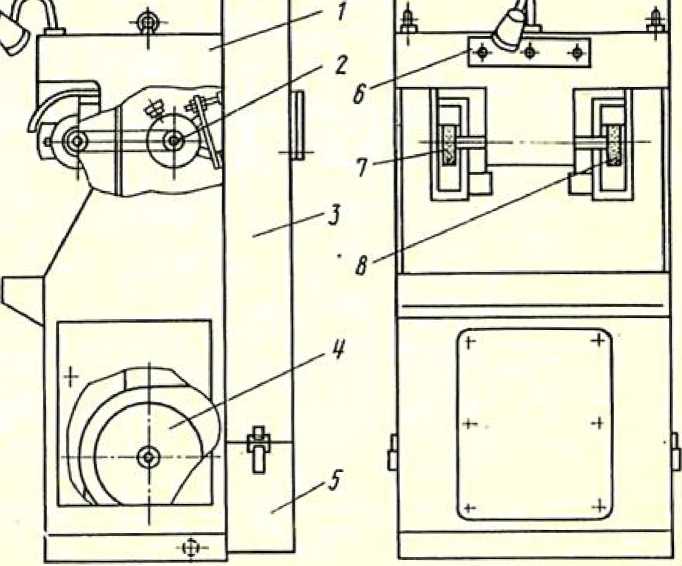

Рис. 198. Машина МШК-1-0.

Домашнее задание: Прочитать конспект, изучить схему машины МШК-1-0, составить конспект.
