Тест на тему "Электрические цепи"

1. Электрическая цепь — это

1) соединенные между собой проводами потребители электро­энергии
2) разные электроприборы, соединенные проводами между собой и выключателем
3) потребители электроэнергии, соединенные проводами с ис­точником тока и замыкающим устройством
4) соединенные между собой проводами источник тока и по­требители электроэнергии

2. Какие необходимо соблюсти два непременных условия для того, чтобы электрическая цепь работала?

1) Замкнутость цепи и наличие в ней источника тока
2) Наличие в цепи потребителей электроэнергии и ключа
3) Замкнутость цепи и наличие потребителей электроэнергии

3. Схемой электрической цепи называют

1) условные знаки, обозначающие разные электроприборы
2) чертеж, на котором вместо включенных в цепь электропри­боров изображены их условные знаки
3) чертеж, показывающий с помощью условных знаков, как соединены в цепи ее составные части

4. Какое из приведенных здесь условных обозначений соответ­ствует гальваническому элементу?

 1) №1 2) №2 3) №3

5. Под каким номером изображено на рисунке условное обозна­чение электролампы?

1) №1 2) №2 3) №3

6. Найдите среди приведенных условных обозначений то, кото­рое соответствует батарее аккумуляторов.

1) №1 2) №2 3) №3

7. Какие электроприборы включены в эту цепь?

1) Две электролампы и звонок 2) Две электролампы и нагревательный элемент
3) Электролампа, нагревательный элемент и звонок 4) Два звонка и нагревательный элемент

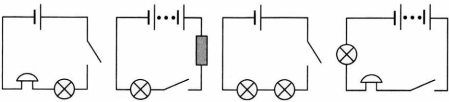

8. В электрическую цепь включены: звонок, лампа, ключ и ис­точник тока — батарея гальванических элементов. Выберите из представленных схем электрических цепей ее схему.

1) №1 2) №2 3) №3 4) №4
