Тест по теме RS-триггеры

Часть 1: Вопросы с выбором одного правильного ответа

1. Цифровое устройство — это устройство, которое:
   а) Обрабатывает аналоговые сигналы
   б) Обрабатывает информацию, представленную в дискретной форме
   в) Усиливает непрерывные сигналы
   г) Преобразует постоянный ток в переменный

1. Какой уровень напряжения обычно соответствует логической единице в стандарте ТТЛ?
   а) 0 В
   б) +1.4 В
   в) +3.3 В
   г) +5 В

1. Вход, активизируемый уровнем логического нуля, называется:
   а) Прямым
   б) Динамическим
   в) Инверсным
   г) Синхронным

1. Что такое «Z-состояние» выхода цифровой микросхемы?
   а) Состояние логического нуля
   б) Состояние логической единицы
   в) Высокоомное состояние, эквивалентное обрыву
   г) Режим короткого замыкания

1. Основная функция триггера в цифровой схеме:
   а) Усиление сигнала
   б) Хранение одного бита информации
   в) Генерация тактовой частоты
   г) Преобразование аналогового сигнала в цифровой

1. Какая комбинация входных сигналов является запрещенной для асинхронного RS-триггера на элементах И-НЕ?
   а) S=0, R=0
   б) S=0, R=1
   в) S=1, R=0
   г) S=1, R=1

1. Синхронный триггер, в отличие от асинхронного:
   а) Не имеет памяти
   б) Срабатывает непосредственно в момент изменения информационных входов
   в) Срабатывает только при активизации специального синхровхода (C)
   г) Имеет только один выход

1. Триггер с динамическим управлением срабатывает:
   а) В течение всего времени, когда на входе C активный уровень
   б) Только в момент перепада (фронта) сигнала на входе C
   в) Независимо от сигнала на входе C
   г) При отключении питания

1. Какой логический элемент используется для построения асинхронного RS-триггера с прямыми входами?
   а) И-НЕ
   б) ИЛИ-НЕ
   в) Исключающее ИЛИ
   г) НЕ

2. Что произойдет, если на вход R асинхронного RS-триггера на элементах И-НЕ подать «0», а на вход S — «1»?
   а) Триггер установится в 1 (Q=1)
   б) Триггер сбросится в 0 (Q=0)
   в) Триггер перейдет в запрещенное состояние
   г) Триггер сохранит предыдущее состояние

1. Что означает треугольник на входе синхронизации (C) условного обозначения триггера?
   а) Статическое управление по уровню
   б) Динамическое управление по фронту
   в) Инверсный вход
   г) Выход с повышенной нагрузочной способностью

1. Какая из перечисленных схем является комбинационной?
   а) RS-триггер
   б) Счетчик
   в) Дешифратор
   г) Регистр

1. Если на оба входа асинхронного RS-триггера на элементах ИЛИ-НЕ подать S=1, R=1, какое состояние установится на прямом выходе Q?
   а) Логическая 1
   б) Логический 0
   в) Q сохранит предыдущее значение
   г) Неопределенное состояние (запрещенная комбинация)

1. Схема, представленная на рисунке (Изображение двух логических элементов И-НЕ с перекрестными связями, где входы обозначены как S и R с кружочками), является:

а) Синхронным RS -триггером
б) Асинхронным RS-триггером на элементах И-НЕ
в) Элементом "Исключающее ИЛИ"
г) Дешифратором

1. Схема, представленная на рисунке (Изображение двух логических элементов ИЛИ-НЕ с перекрестными связями), является:

а) Синхронным RS -триггером
б) Асинхронным RS-триггером на элементах ИЛИ-НЕ
в) Элементом "Исключающее ИЛИ"
г) Дешифратором

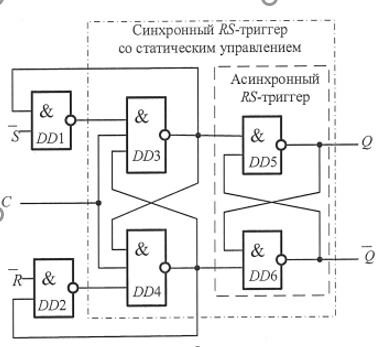

1. Схема, представленная на рисунке (Изображение триггера с входами S, R, C (с треугольником) и выходами Q, ¬Q), является:

а) Асинхронным RS-триггером с динамическим управлением (По отрицательному фронту синхросигнала)
б) Синхронным RS-триггером с динамическим управлением (По положительному фронту синхросигнала)
в) Синхронным RS-триггером со статическим управлением
г) Триггером Шмитта

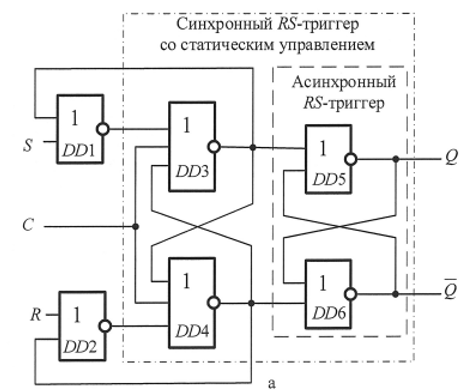

1. Схема, представленная на рисунке (Изображение триггера с входами S, R, C (с треугольником) и выходами Q, ¬Q), является:

а) Синхронным RS-триггером с динамическим управлением (По отрицательному фронту синхросигнала)
б) Асинхронным RS-триггером с динамическим управлением (По положительному фронту синхросигнала)
в) Синхронным RS-триггером со статическим управлением
г) Триггером Шмитта

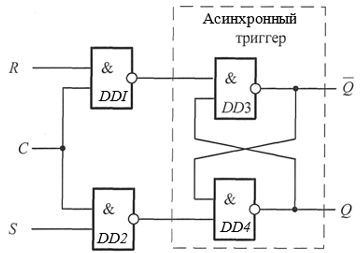

1. Схема, представленная на рисунке (Изображение триггера с входами S, R, C (без треугольника) и выходами Q, ¬Q), является:

а) Асинхронным RS-триггером
б) Синхронным RS-триггером с динамическим управлением
в) Синхронным RS-триггером со статическим управлением
г) Триггером Шмитта

1. Структурная схема из двух триггеров, обозначенных T1 и T2, с общим входом C)), является:
   а) Однотактный RS-триггер
   б) Двухтактный (двухступенчатый) RS-триггер
   в) JK-триггер
   г) Асинхронный счетчик

Часть 2: Вопросы с выбором одного или нескольких правильных ответов

1. Для выхода с открытым коллектором (ОК) характерно:
   а) Наличие встроенного нагрузочного резистора
   б) Способность формировать только логический 0
   в) Необходимость во внешнем подтягивающем резисторе
   г) Возможность работы на общую шину с другими выходами ОК

1. Какие из перечисленных утверждений об асинхронном RS-триггере на элементах И-НЕ верны?
   а) Активный уровень на входах — логический 0
   б) Комбинация S=1, R=1 является режимом хранения
   в) Комбинация S=0, R=0 является запрещенной
   г) Вход S предназначен для установки выхода Q в 1

1. Какие из следующих входов являются информационными для триггеров?
   а) S (Set)
   б) R (Reset)
   в) C (Clock)
   г) V (Разрешение)

1. Выберите верные утверждения о синхронных триггерах:
   а) Всегда имеют память
   б) Срабатывают в момент изменения сигналов на информационных входах
   в) Могут управляться по уровню (статически)
   г) Могут управляться по фронту (динамически)

1. Какие из перечисленных устройств являются последовательностными?
   а) Дешифратор
   б) Счетчик
   в) Регистр
   г) Мультиплексор

1. Какие утверждения о запрещенной комбинации RS-триггера верны?
   а) Приводит к установке на выходах Q и ¬Q одинакового уровня
   б) После ее снятия состояние триггера предсказуемо
   в) Для триггера на И-НЕ это S=0, R=0
   г) Ее следует избегать при проектировании схем

1. Что может произойти, если на вход цифровой схемы подать напряжение в «запрещенной зоне» (между порогами срабатывания)?
   а) Схема гарантированно воспримет его как логический 0
   б) Схема гарантированно воспримет его как логическую 1
   в) Поведение схемы станет нестабильным и непредсказуемым
   г) Возможно ложное срабатывание

1. Преимущества последовательной передачи данных перед параллельной:
   а) Более высокая скорость передачи за один такт
   б) Меньшее количество физических проводников
   в) Лучшая помехозащищенность на больших расстояниях
   г) Более простая синхронизация

1. Какие из утверждений о двухтактных (двухступенчатых) триггерах верны?
   а) Они менее подвержены «гонкам» сигналов, чем однотактные
   б) Состоят из двух триггеров: ведущего и ведомого
   в) Срабатывают по уровню синхросигнала
   г) Изменение выхода происходит в момент фронта синхросигнала

1. Выход с Z-состоянием используется для:
   а) Усиления выходного сигнала
   б) Построения шинных архитектур
   в) Согласования уровней напряжения
   г) Генерации тактовых импульсов

1. Для асинхронного RS-триггера на элементах ИЛИ-НЕ верно, что:
   а) Активный уровень на входах — логическая 1
   б) Комбинация S=0, R=0 соответствует хранению
   в) Вход S предназначен для сброса в 0
   г) Запрещенной является комбинация S=1, R=1

1. Какие из следующих функций выполняет вход синхронизации (C) в синхронных триггерах?
   а) Определяет момент времени, когда информация с входов записывается в триггер
   б) Устанавливает триггер в единичное состояние
   в) Сбрасывает триггер в нулевое состояние
   г) Повышает помехоустойчивость схемы

1. Что произойдет с синхронным RS-триггером со статическим управлением, если во время действия синхроимпульса (C=1) несколько раз изменить сигналы на входах S и R?
   а) Состояние выхода изменится только один раз, по фронту C
   б) Состояние выхода будет меняться каждый раз при изменении S и R
   в) Триггер перейдет в Z-состояние
   г) Триггер проигнорирует все изменения, кроме первого

1. Выберите правильные утверждения о положительной и отрицательной логике:
   а) В положительной логике высокий уровень напряжения соответствует логической 1
   б) В отрицательной логике низкий уровень напряжения соответствует логическому 0
   в) Отрицательная логика часто используется в системных шинах
   г) Это разные способы кодирования одних и тех же логических значений уровнями напряжения

1. Какие из перечисленных элементов и узлов обязательно содержат триггеры (память)?
   а) Логический элемент И
   б) Сдвиговый регистр
   в) Сумматор
   г) Счетчик импульсов

1. Почему при проектировании цифровых систем важно учитывать нагрузочную способность?
   а) Чтобы избежать перегрева выходных каскадов микросхем
   б) Чтобы обеспечить достаточный ток для переключения всех подключенных входов
   в) Чтобы предотвратить искажение логических уровней
   г) Чтобы увеличить тактовую частоту системы

1. Какие из следующих комбинаций сигналов переводят асинхронный RS-триггер на элементах И-НЕ в режим хранения информации?
   а) S=0, R=0
   б) S=0, R=1
   в) S=1, R=0
   г) S=1, R=1

Часть 3: Вопросы с кратким ответом (завершение утверждения)

1. Единица информации, равная 4 битам, называется ________.

1. Цифровые схемы, состояние выходов которых зависит только от текущей комбинации входных сигналов, называются ________ схемами

1. Для формирования уровня логической единицы на выходе с открытым коллектором необходим ________ резистор.

1. Память триггеров, регистров и счетчиков, которая стирается при отключении питания, называется ________ памятью.
