Тест "Равновесие рычага"

Вариант 1

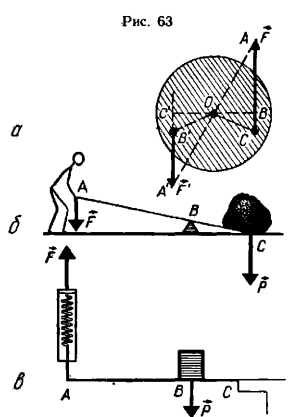

Н а рисунке 63, а изображён диск, закреплённый на оси О. К диску приложена сила  в точке C и  в точке B'.

I  Плечо силы   — длина отрезка ...

II Плечо силы   — длина отрезка ...

III Человек поднимает камень весом 600 Н с помощью рычага АС (рис. 63, б). С какой силой человек действует на рычаг, если AB = 1,2 м, а BC = 0,5 м?

На линейку, один конец которой опирается на стол, а другой удерживается динамометром, поставлена гиря весом 20 Н (рис. 63, в).

IV Какой буквой на этом рисунке обозначена точка опоры?

V Плечо силы — длина отрезка ...

VI Плечо силы P — длина отрезка ...

VII Определите показания динамометра, если длина AC = 1 м, а BC = 25 см.

В ариант 2

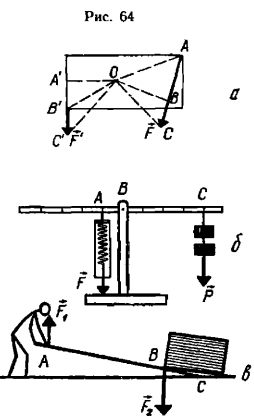

На рисунке 64, а изображена пластина, закрепленная на оси О. К пластине приложена сила   в точке A и   в точке B’.

I  Плечо силы   — длина отрезка ...

II  Плечо силы   — длина отрезка ...

III  К рычагу подвешены два груза весом 10 Н каждый (рис. 64, б). Определите показания динамометра, если рычаг находится в равновесии.

Человек с помощью рычага поднимает ящик, прилагая силу 150 Н (рис. 64, в).

IV  Какой буквой на этом рисунке обозначена точка опоры рычага?

V  Плечо силы ​​  — длина отрезка ...

VI (1) Плечо силы ​​  — длина отрезка ...

VII (4) С какой силой ящик давит на рычаг, если  АС=2 м, BC=0,5 м?

Вариант 3

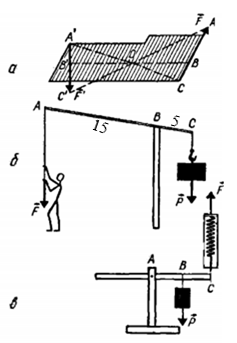

На рисунке 65,а изображена пластина, закрепленная на оси, проходящей через точку О. В точках А’ и С приложены силы   и  .

I Плечо силы   — длина отрезка …

II Плечо силы  — длина отрезка …

III С помощью рычага человек поднимает груз весом 1000 Н (рис. 65, б). Какова сила, приложенная человеком? Размеры рычага указаны на рисунке.

Линейка закреплена на оси стойки, как показано на рисунке 65,в. Один конец ее удерживается динамометром в точке С. На середину между А и С в точке В подвешен груз весом 60 Н.

IV Какой буквой обозначена точка опоры?

V Плечо силы  F — длина отрезка …

VI Плечо силы P — длина отрезка …

VII Что показывает динамометр, если AB=20 см, AC=40 см?

Вариант 4

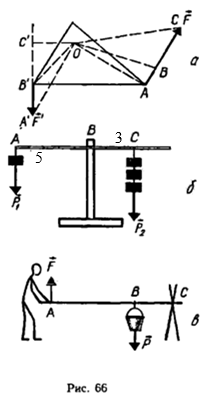

Н а рисунке 66,а изображена треугольная пластина, закреплённая на оси, проходящей через точку О. К пластине приложены силы   и   в точках А и В'.

I (1) Плечо силы   — длина отрезка …

II (1) Плечо силы   — длина отрезка …

III (4) Чему равен вес груза, подвешенного на конце рычага в точке А, если его уравновешивает груз весом 60 Н, подвешенный в точке С (рис. 66, б)?

Человек с помощью палки удерживает ведро с водой весом 120 Н. Конец палки находится на опоре, при этом AC=120 см, BC=30 см (рис. 66,в).

IV (1) Какой буквой обозначена точка опоры?

V (1) Плечо силы F — длина отрезка …

VI (1) Плечо силы P — длина отрезка …

VII (1) Какую силу прилагает человек для поддержки ведра?
