Техническое рисование

ЦЕЛИ:

1. Ориентированная, на развитие личности студентов:

а) содействовать осознанию студентами практической ценности, изучаемой темы;

б) обеспечить развитие у студентов умения ставить цель и планировать свою деятельность по технологическим этапам;

в) содействовать развитию у студентов умений осуществлять самоконтроль, самооценку, самокоррекцию полученных знаний.

2. Предметная:

а) организация деятельности студентов по планированию реализации и закреплению учебных действий при изучении технического рисунка;

б) организационная деятельность студента по коррекции знаний и способов деятельности;

в) организовать деятельность студентов по планированию совместно с преподавателем изучения темы: «Техническое рисование».

ВИД УРОКА: практическое занятие с элементами беседы и созданием проблемной ситуации.

ОСНОЩЕНИЕ УРОКА: Интерактивная доска, эскизные рисунки на доске, макеты фигур.

В результате изучения темы студент должен:

Знать: о назначении технического рисунка; отличие его от чертежа, выполненного в аксонометрической проекции;

Уметь: в глазомерном масштабе проводить ряд параллельных прямых под разными углами к линиям горизонта; рисовать плоские геометрические фигуры, применять полученные знания в новых условиях.

МАКРОСТРУКТУРА УРОКА:

1. Организационный момент (1-2 мин.);

2. Актуализация опорных знаний и умений – проверка знаний полученных на предыдущих занятиях (в курсе изучения предмета «Инженерная графика»);

3. Изучение нового материала;

4. Первичная проверка понимания нового материала – зарисовка отдельных геометрических фигур;

5. Информация о домашнем задании;

6. Подведение итогов урока;

7. Рефлексия.

ПЛАН УРОКА:

1. Назначение технического рисунка.

2. Отличие от чертежа.

3. Техника зарисовки фигур.

Технический рисунок представляет собой наглядное изображение предмета (геометрического тела, детали, модели) выполненное от руки на глаз по правилам аксонометрическим проекций.

Назначение:

Техническим рисунком часто пользуются на производстве, так как он является первичной формой отображения творческих идей, чтобы быстро прояснить свою творческую мысль и творческие замыслы.

Отличие

Технические рисунки в отличии от аксонометрических чертежей выполняются в глазомерном масштабе и изолированно от окружающей среды, применяют различные условности, упрощённое изображение резьбы, разрезов, сечений и т. п.

Основное отличие технического рисования от художественного является использование более простых аксонометрических проекций вместо центральных. Особенностью технического рисования от художественного является иная техника нанесения оттенков, так как технические рисунки часто копируют на кальку вместе с чертежами для получения светокопий и хранения в архиве. Поэтому вместо тушовки в живописи в техническом рисовании оттенки (светотень) показываются штриховкой, шраффировкой или точками.

Принадлежности

Для выполнения технического рисунка используют мягкие карандаши М – 3М (В – 3В).

Бумага белая чертёжная или в клеточку.

Карандаш следует держать свободно, не сжимая его сильно, дальше от пишущего стержня, движение свободное. Резинка мягкая употребляется редко.

Приёмы работы карандашом:

а) заточка карандаша; б) работа в начальной стадии рисунка; в) прорисовка детали.

Выполнение технического рисунка:

Проведя неточную линию или окружность, не следует её тот час стирать. Первоначальные линии помогают исправлению ошибки (служат ориентирами). Линии должны быть лёгкими, чуть заметными, по мере уточнения их усиливают, а не нужное убирают резинкой. Для отработки необходимых навыков следует вначале проделать упражнения.

1. На некотором расстоянии легко намечают две точки и, держа карандаш над бумагой, делают в воздухе движения слева направо, пока эти движения не будут соответствовать намеченному направлению. После этого надо карандаш опустить на бумагу и провести тонкую линию, соединяя обе точки.

1. Провести ряд прямых:

- горизонтальные (слева направо)

- вертикальные (сверху вниз)

1. Ряд прямых разделить на равные части

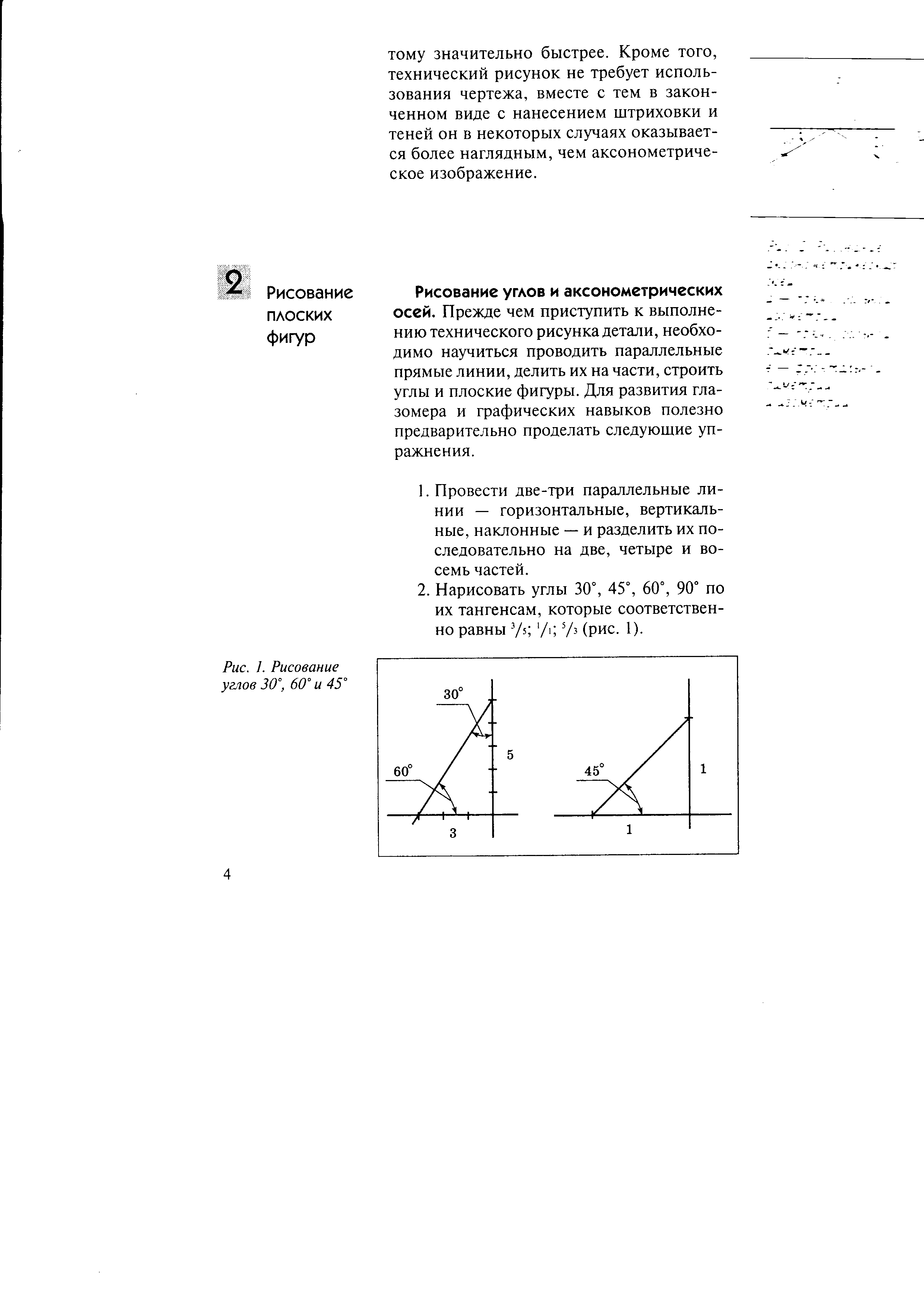

1. Ряд параллельных прямых под разными углами к линии горизонта

1. Выполнение технических рисунков плоских геометрических фигур.

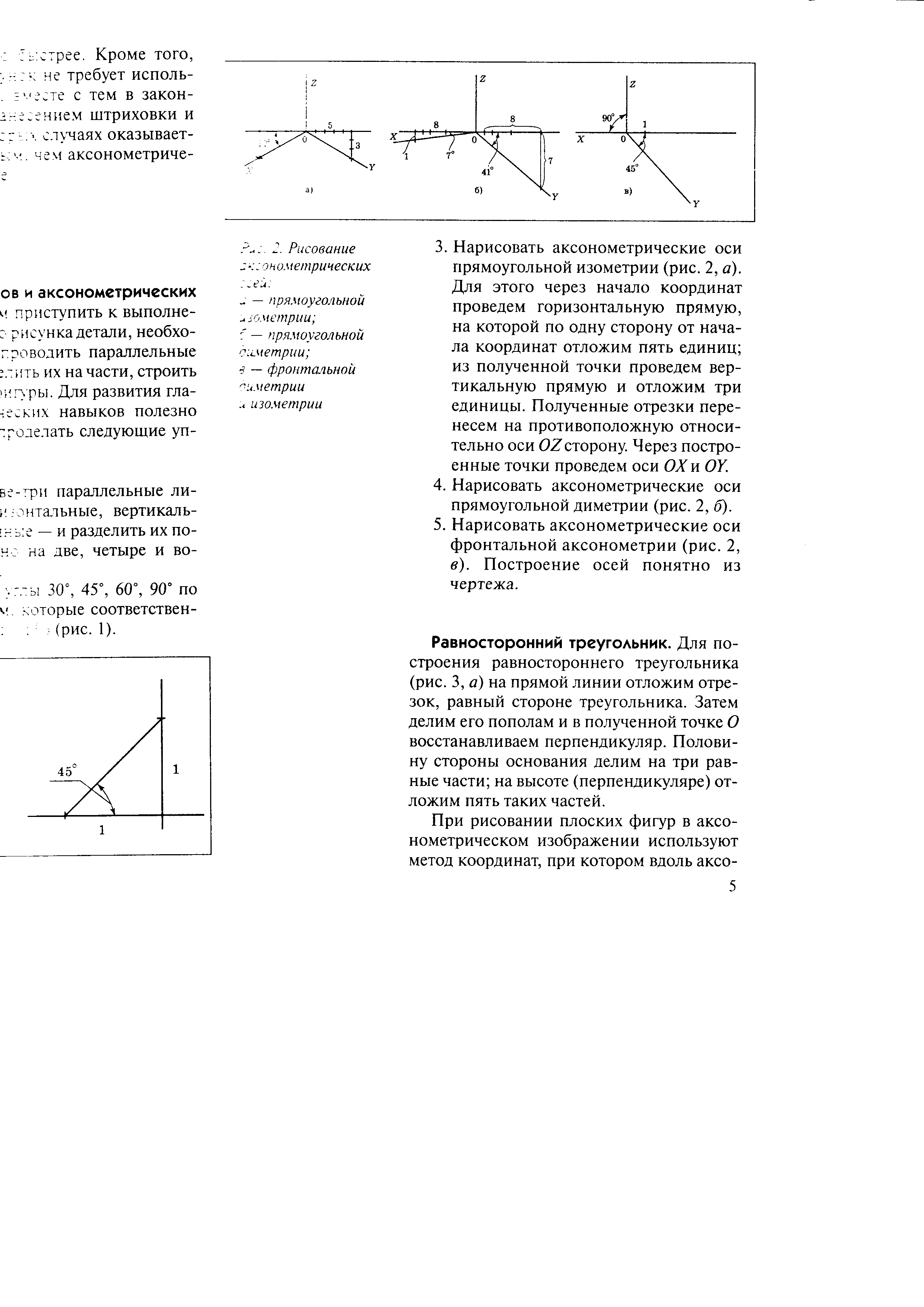

построение осей аксонометрических проекций

а) оси изометрической проекции

б) косоугольная диметрическая проекция

в) прямоугольная диметрическая проекция

1. Выполняя технический рисунок модели или детали, предварительно проводят анализ формы, мысленно расчленяя ее на геометрические тела и их элементы.

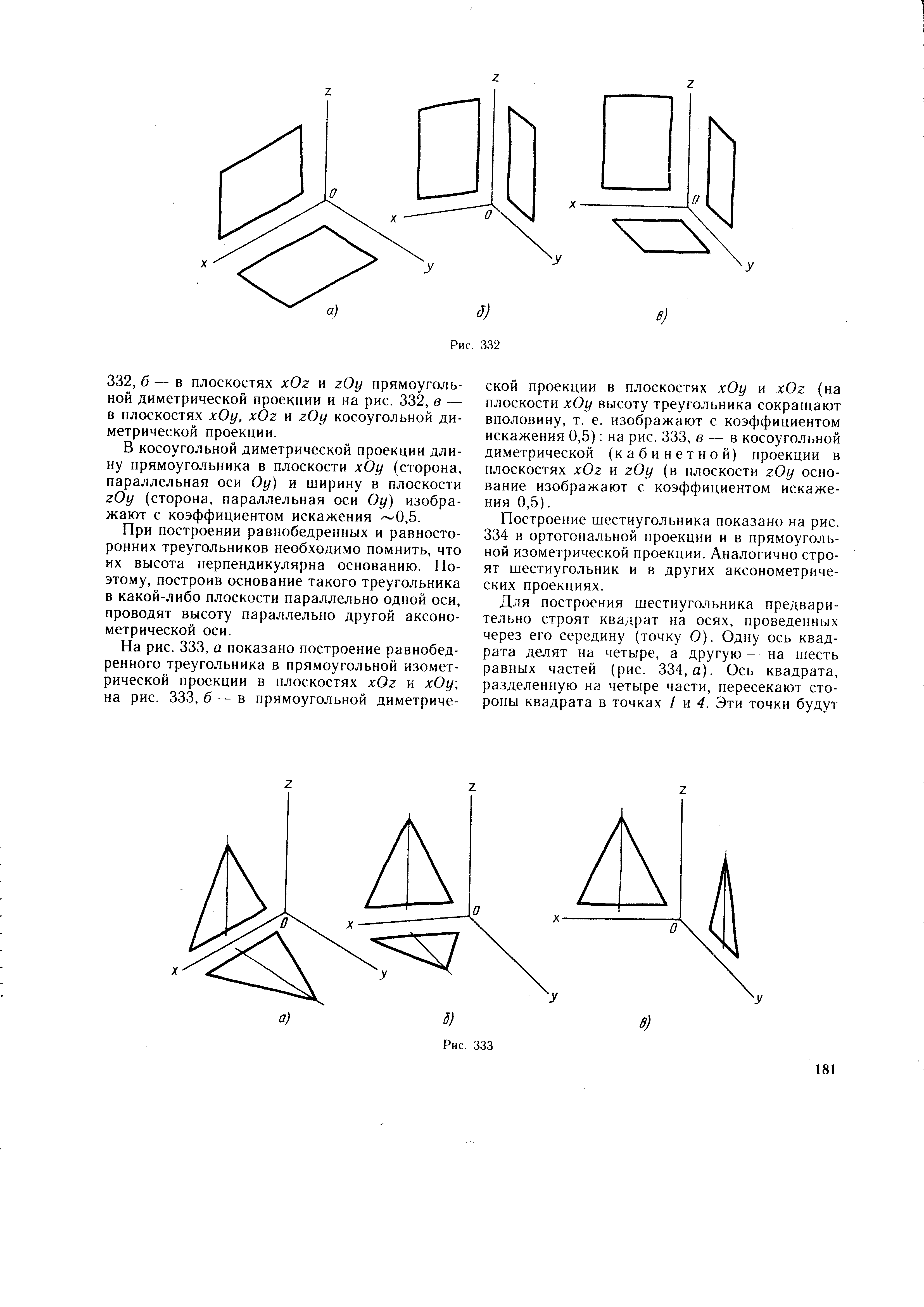

Прямоугольники и квадраты

их стороны параллельны направлению аксонометрических осей

(можно производить измерения «визирным» методом, используя карандаш).

Треугольники

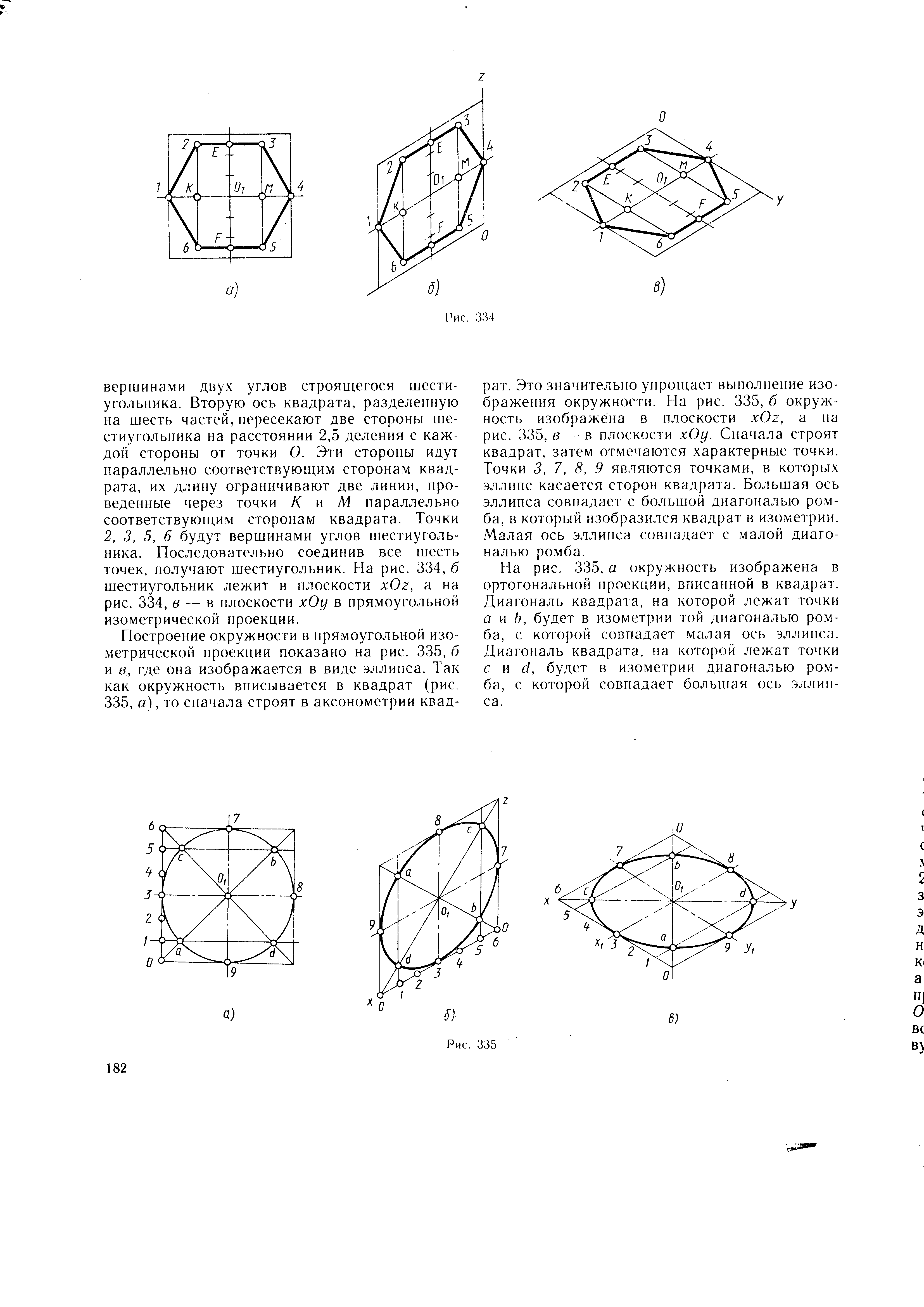

Шестиугольник

предварительно строят квадрат на осях, одну ось делят на четыре, а другую на шесть равных частей (остальные проекции зарисовать самостоятельно)

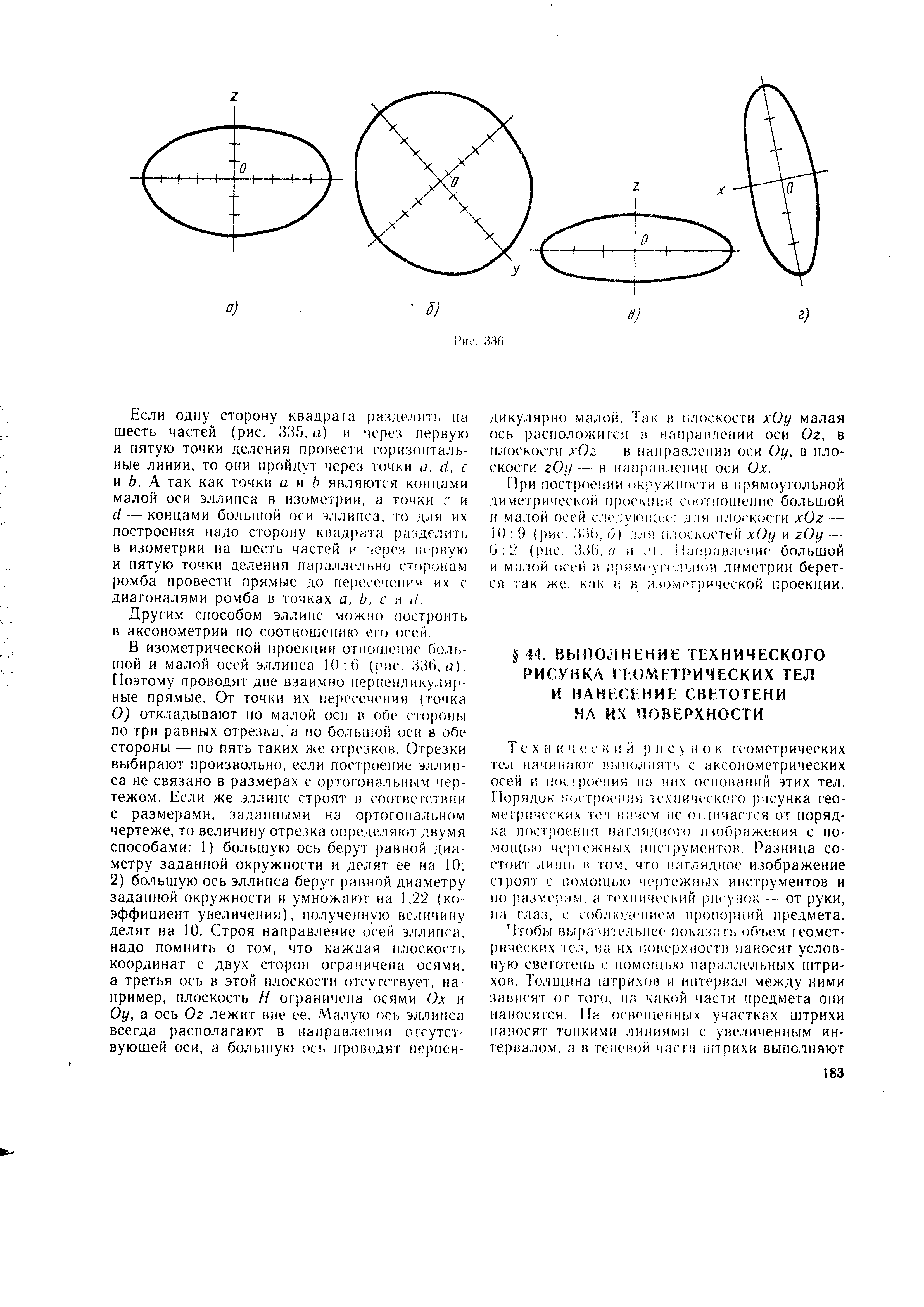

Окружность

Другой способ построения эллипса по соотношению осей:

- в изометрии соотношение осей 10:6

- прямоугольная диметрическая проекция для плоскости ХОZ 10:9

- для плоскостей XOY и ZOY 6:2

1. Этап информации о домашнем задании:

Упражнения по теме на формате А3.

«Черчение» Боголюбов С.К. стр 127 – 129.

«Инженерная графика» Миронов Б.Г. стр 179 – 183.

1. Этап подведения итогов учебного занятия:

Качественная оценка работы группы.

1. Рефлексия.

Прием «Фишбоун» (рыбный скелет): голова - вопрос темы, верхние косточки - основные понятия темы, нижние косточки — суть понятии, хвост – ответ на вопрос. Записи должны быть краткими, представлять собой ключевые слова или фразы, отражающие суть.

Технический рисунок - назначение - отличие - принадлежности - выполнение технического рисунка

Урок окончен всем большое спасибо. До свидания.
