Тестовое задание по ПМ.03 Устранение и предупреждение аварий и неполадок электрооборудования

Тестовое задание по

ПМ.03 Устранение и предупреждение аварий и неполадок электрооборудования

по профессии 13.01.10 Электромонтёр по ремонту и обслуживанию электрооборудования

Условия выполнения задания: максимальное время выполнения заданий 45 минут.

Вариант №1.

Задания с выбором ответа

1.Как называется щит, через который производится снабжение электроэнергией всего здания или его обособленной части?

а) Вводно-распределительные устройства

б) Главный распределительный щит

в) Этажный щиток

г) Щит учёта электроэнергии

2.Какие способы проверки правильности монтажа электрических цепей являются наиболее простыми и достаточно надежными?
а) Непосредственное прослеживание

б) «Прозвонка»

в) Оба способа

3.Что относится к недостаткам люминесцентных и ртутных ламп?

а) Относительная сложность схемы включения.

б) Большие размеры при данной мощности.

в) Вредные для зрения пульсации светового потока.

г) Все перечисленные.

4.Какими способами выполняются разъемные соединения?

1) Оконцевание жил опрессовкой

2) Оконцевание жил изгибанием в кольцо

3) Оконцевание жил без изгибания в кольцо

4) Оконцевание жил методом контактного разогрева

5.По какому чертежу производится монтаж электропроводки, выключателей, розеток, светильников и щитков?

1) По схеме электроосвещения

2) По плану электроосвещения.

3) По чертежам монтажных узлов

6.Как графически обозначается выключатель двухполюсный?

7.Для чего предназначено тепловое реле в цепи включения электродвигателя

1) Для защиты от токов короткого замыкания

2) Для защиты от токов перегрузки

3) Оба варианта верны

Задания на установление соответствия

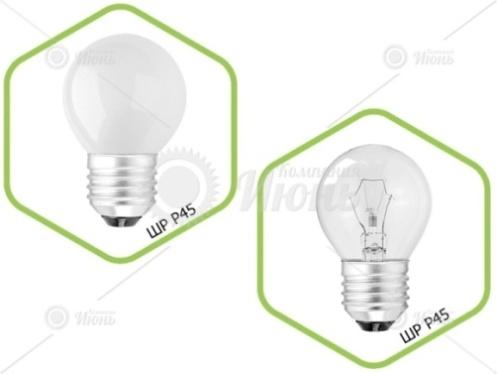

1.Соотнесите названия источника света с их изображениями.

Название источника света:

А. Лампа натриевая ДНаТ; Б. Энергосберегающая лампа; В. Светодиодная лампа; Г. Ксеноновая лампа ДРЛ; Д. Лампа накаливания; Е. Лампа ртутная ДРВ; Ж. Лампа ртутная ДРЛ; З. Люминесцентная лампа.

Задания на установление последовательности

Проставьте линиями связи между объектами.

.

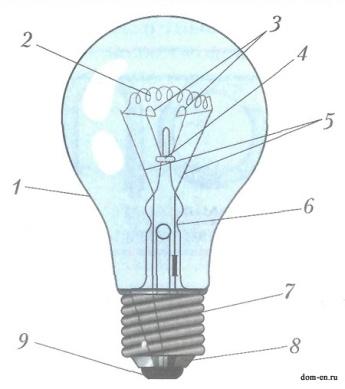

Устройство лампы накаливания.

А. крючки

Б. нить накала

В. изолятор

Г. электроды

Д. центральный контакт

Е. штабик

Ж. лопатка

З. стеклянная колба

И. цоколь

Задания с открытым ответом

1.Сколько жил должна иметь магистраль, идущая от ВРУ до этажных щитков?

1. 3 жилы. 2. 4 жилы. 3. 5жил.

2.Сколько автоматических выключателей на этажных щитках предусматривается для каждой квартиры типового жилого дома?

1. Три. Один – на 25А и два – на 16А.

2. Четыре. Один – на 25А и три – на 16А.

3. Два. Один – для подключения электроплиты и один – для освещения и розеток комнат.

3.На каких жилах отходящих в квартиры кабелей устанавливаются на щитке автоматы?

1. На нулевых жилах. 2. На нулевых защитных жилах. 3. На жилах фаз.

4.Как расшифровать марку кабеля ВВГ?

1. Кабель с алюминиевой жилой с ПХВ изоляцией с ПХВ оболочкой гибкий.

2. Кабель с медной жилой, с ПХВ оболочкой и с ПХВ изоляцией гибкий.

3.Кабель с медной жилой с ПХВ изоляцией, с ПХВ оболочкой голый (без брони).

5.На плане электроосвещения в комнате с условными обозначениями светильников размещена надпись:

4ЛПО 02-2x40

2,8

Что она означает?

1. 4 светильника типа ЛПО 02, с 2-мя люминесцентными лампами по 40ватт, на высоте 2,8м.

2. 4 ряда светильников типа ЛПО 02 с 2-мя люминесцентными лампами по 40 ватт, расстояние между рядами 2,8м.

3. 4 светильника типа ЛПО высотой 0,2м смонтированы в 2 ряда по 40см друг от друга на высоте 2,8 м.

6.Сколько клемм имеется у однофазного счетчика для подключения жил?

1. 6 клемм: к 3-м присоединяются провода от сети и от 3-х провода идут к потребителю.

2. 5 клемм: к 2-м присоединяются провода от сети, от 2-х к потребителю и одна – для заземления.

3. 4 клеммы: к 2-м провода подходят от сети и от 2-х идут к потребителю.

7.Сколько жил должен иметь кабель на отходящих от щитка в квартиру линиях?

1. Две жилы. 2. Три жилы. 3. Четыре жилы.

8.В какой части схемы щитка на каждую квартиру ставится УЗО?

1. После счетчика, перед групповыми автоматами.

2. Перед счетчиком.

3. После автоматов, на отходящих в квартиру линиях.

9.На какой высоте и где устанавливаются выключатели?

1. Со стороны дверной ручки на высоте 0,8÷1,7м.

2. С наружной стороны двери на высоте 1÷1,7м.

3. С внутренней стороны двери на высоте 1,5м.

10.В осветительном щитке стоит прибор под названием «УЗО» что это такое?

1. Устройство, запрещающее отключение.

2. Устройство защитного отключения.

3. Устройство, защищающее освещение.

Тестовое задание

по ПМ.03 Устранение и предупреждение аварий и неполадок электрооборудования

по профессии 13.01.10 Электромонтёр по ремонту и обслуживанию электрооборудования

Условия выполнения задания: максимальное время выполнения заданий 45 минут.

Вариант №2.

Задания с выбором ответа

1.Какой мощности лампа накаливания по светоотдаче приравнивается энергосберегающая лампа в 20 Вт?

1) 100Вт

2) 60Вт

3) 75Вт

4) 25Вт

2.На какой высоте от пола устанавливаются розетки?

а) На высоте 0,4 – 0,6 м от пола

б) На высоте 0,8 – 1 м от пола

в) На высоте 1,2 – 1,5 м от пола

г) На высоте 1,7 – 1,9 м от пола

3.С какой защитой устанавливаются светильники в пожароопасных помещениях?

а) IP20

б) IP65

в) IP54

г) IP31

4.Чему равно минимальное сечение провода или кабеля с медными жилами стационарных электропроводок?

1. 1 мм²;

2. 1,5 мм²;

3. 2,5 мм²;

4. 4 мм²;

5.На какой высоте от пола устанавливаются штепсельные розетки в школах и других детских учреждениях?

а) 1,2 м;

б) 1,3 м;

в) 1,5 м;

г) 1,7 м.

6.Каким слоем покрыта внутренняя поверхность люминесцентных ламп?

1) Слоем серебра

2) Слоем люминофора

3) Слоем окиси гелия

4)Слоем закиси фосфора

7.Мегаомметром какого напряжения измеряют сопротивление изоляции электрооборудования напряжением выше 1000 В?

1) 2500 В

2) 1000 В

3) 250 В

4) 100 В.

Задания на установление соответствия

1.Проставьте буквы, соответствующие названиям схем соединения и включения в сеть выключателей и переключателей:

Название схем:

А. Выключатель сдвоенный; Б. Выключатель для управления с двух мест;

В. Выключатель двухполюсный; Г. Переключатель; Д. Выключатель однополюсный.

.Задания на установление последовательности

Проставьте линиями связи между объектами.

Устройство дуговой ртутной лампы.

А. кварцевая горелка

Б. экран

В. рабочий электрод

Г. цоколь

Д. резистор

Е. колба

Ж. зажигающий электрод

Задания с открытым ответом

1.Автоматический выключатель предназначен…

1. Для автоматического выключения и отключения электрических цепей.

2. Для автоматического отключения электрических цепей при повреждении изоляции жил проводов и кабелей.

3. Для защиты электрических цепей от перегрузки и коротких замыканий и для оперативного включения и отключения этих цепей.

2.На какой высоте прокладки кабель должен быть защищен от механических повреждений?

1. На высоте ниже 2,5м. 2. На высоте ниже 2м. 3. На высоте ниже 1,8м.

3.В какой части схемы щитка на каждую квартиру ставится УЗО?

1. После счетчика, перед групповыми автоматами.

2. Перед счетчиком.

3. После автоматов, на отходящих в квартиру линиях.

4.В какой цвет окрашена изоляция нулевой жилы кабеля?

1. В голубой. 2. В черный. 3. В белый.

5.В осветительном щитке стоит прибор под названием «УЗО» что это такое?

1. Устройство, запрещающее отключение.

2. Устройство защитного отключения.

3. Устройство, защищающее освещение.

6.Как разрешается прокладывать провода с одинарной изоляцией?

1. В трубах, на изоляторах и в каналах.

2. В трубах, скрыто и на тросах.

3. В трубах, на изоляторах и на тросах.

7.На этажном щитке освещения, для каждой квартиры предусмотрены два клеммника для подключения нулевого и нулевого защитного провода. Чем они отличаются?

1.Клеммник нулевого провода окрашен в голубой цвет, а нулевого защитного – в желто – зеленый.

2. Они одинаковые.

3.Клеммник для нулевых проводов установлен на изоляторе, а клеммник для нулевых защитных проводов соединен с корпусом щитка.

8.В трехжильном кабеле изоляции жил окрашены следующим образом:

1) голубая; 2) черная; 3) желто-зеленая.

Какие это жилы?

1. 1) нулевая жила; 2) жила фазы; 3) нулевой защитный провод.

2. 1) нулевой защитный провод; 2) жила фазы; 3) нулевая жила.

3. 1) жила фазы ; 2) нулевая жила; 3) нулевой защитный провод.

9.Как крепится этажный щиток в нише стены на лестничной площадке?

1. К металлическому каркасу, закрепленному в нише боковыми болтами.

2. Распорными дюбелями к задней стене ниши.

3. Распорными дюбелями к боковым стенам ниши.

10.В осветительном щитке стоит прибор под названием «УЗО» что это такое?

1. Устройство, запрещающее отключение.

2. Устройство защитного отключения.

3. Устройство, защищающее освещение.
