Тесты по дисциплине "Основы электроники и микроэлектроники"

11111111111

$$$ 1 C

Что такое резистор? а) элемент, выполненный по специальной технологии и обладающий определенным номинальным сопротивлением

$$$ 2 B

Что такое конденсатор? в) элемент, выполненный по специальной технологии и обладающий номинальной емкостью

$$$ 3 D

Что представляет собой коэффициент передачи элементов аналоговых устройств? Д)отношение выходной величины элемента к входной

1. среди вариантов ответов нет правильного

$$$ 4 A

Что такое варистор? А)резистор, сопротивление которого изменяется под действием приложенного напряжения

$$$ 5 C

Что такое терморезистор? С) резистор, сопротивление которого изменяется под действием температуры

$$$ 6 B

Как называется конечный отрезок времени, который отводится на передачу каждого уровня сигнала, цифровое кодирование которого предполагает дискретизацию и по уровню, и по времени?В)Такт

$$$ 7 A

К числу последовательностных цифровых устройств относят: А) Триггеры

$$$ 8 C

Для чего используется шестнадцатеричная форма записи чисел? С) для сокращения записи двоичных чисел

$$$ 9 B

Что означает число 100В? В) двоичное число

$$$ 10 C

Какая запись является наиболее общей записью двоично-десятичного кода?С) 8421

222222222222222222222

$$$ 1 D

Для чего предназначен ППП "Electronics WorkBench"? Д) для ввода электрических и электронных схем и моделирования их работы

$$$ 2 A

Что такое диод?А) электрический полупроводниковый прибор, использующий свойство p – n перехода, предназначенный для выпрямления электрического тока

$$$ 3 A

Что произойдет в случае приложения к диоду большого обратного напряжения? А) возможен лавинный пробой p-n-перехода

$$$ 4 A

Возможна ли работа данной схемы при этих параметрах диода Iпр max = 0.1A, Uобр max = 150 B, Iобр = 100 мкА?

1. нет, т.к. произойдет пробой диода

$$$ 5 C

Что такое полупроводниковый стабилитрон? С) Полупроводниковый диод, напряжение на котором в области электрического пробоя слабо зависит от тока и который служит для стабилизации напряжения

$$$ 6 C

Что такое байт ? С) группа из восьми бит

$$$ 7 B

двоичный код числа 137:В) 10001001В

$$$ 8 C

Запишите дополнительный код числа плюс 93. С) 01011101В

$$$ 9 A

Какая логическая функция описывает поведение системы пуска трехфазного двигателя (двигатель может быть запущен, если три датчика подтверждают наличие фазных напряжений)?А) ABC

$$$ 10 B

Инвертирование входов элемента И-НЕ изменяет его функцию на функцию:В) элемента ИЛИ

333333333333333333333

$$$ 1 C

Какой из h-параметров является коэффициентом передачи тока? C) h₂₁

$$$ 2 D

Что такое динистор? Д) полупроводниковый прибор с тремя p-n переходами но без управляющих электродов

$$$ 3 C

Что такое тринистор?С) полупроводниковый прибор с тремя p-n переходами и одним управляющим электродом

$$$ 4 A

Какие подвижные носители являются основными в полупроводнике n-типа?А) электроны

$$$ 5 B

Какой полупроводник называется примесным? В) полупроводник, содержащий в небольшой концентрации примесь, валентностью отличающейся от валентности основного вещества

$$$ 6 B

Дополнительный код отрицательного числа в общем виде запишется:В) 1,+1

$$$ 7 D

Обратный код положительного числа в общем виде запишется: Д) 0,Х

$$$ 8 B

Что означает 4И-НЕ? В) Микросхема состоит из одного элемента И-НЕ и имеет четыре входа

$$$ 9 A

Какой сигнал должен быть подан на неиспользуемые входы элемента 8И-НЕ, если требуется реализовать функцию 5И-НЕ?А) Логическая единица

$$$ 10 A

Какой сигнал должен быть подан на неиспользуемый вход элемента 4ИЛИ-НЕ при реализации функции 3ИЛИ-НЕ? А) Логический ноль

4444444444444444444444444

$$$ 1 C

От чего зависит проводимость примесных полупроводников? С) от концентрации примеси

$$$ 2 D

Что такое дрейф носителей в полупроводнике? Д) движение носителей за счет электрического поля

$$$ 3 A

Что такое p-n переход? А) область между полупроводниками различных типов, соприкасающихся между собой

$$$ 4 A

Какое включение p-n перехода называется прямым?А) плюс внешнего источника к p-области, минус к n-области

$$$ 5 D

Какое включение p-n перехода является обратным? Д) плюс внешнего источника к n-области, минус к p-области

$$$ 6 B

Укажите элементы, реализующие логическую функцию, заданную таблицей истинности:

A	B	F
0	0	1
0	1	0
1	0	0
1	1	1

B)

$$$ 7 D

Укажите логическую функцию, заданную картой Карно:

D) B’D’+BD

$$$ 8 A

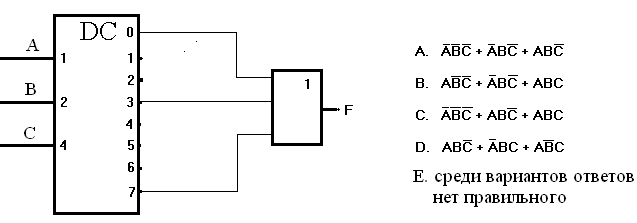

Указать булеву функцию, реализуемую на выходе устройства

1. A’B’C’+A’BC+ABC

$$$ 9 D

Какое устройство называют преобразователем двоичного кода в унитарный?Д) Дешифратор

$$$ 10 B

Какое устройство называют коммутатор сигналов с нескольких входов на один выход? В) Мультиплексор

5555555555555555555555555555

$$$ 1 A

В каком направлении перемещаются электроны через p-n переход за счет диффузии?А) из n-области в р-область

$$$ 2 C

Что ограничивает максимально допустимый прямой ток через диод? С) разогрев p-n перехода

$$$ 3 B

Как зависит обратный ток полупроводникового диода от температуры? В) увеличивается с ростом температуры

$$$ 4 C

Какие диоды, германиевые или кремневые, могут работать при более высоких температурах? С) кремневые

$$$ 5 B

Для чего мощные диоды снабжаются радиаторами? В) для отвода тепла

$$$ 6 C

Устройство, предназначенное для формирования арифметической суммы n-разрядных двоичных чисел: С) Сумматор

$$$ 7 B

Устройство, фиксирующее результат сравнения n-разрядных двоичных или двоично-десятичных кодов чисел: В) Цифровой компаратор

$$$ 8 D

Логическое устройство, способное хранить один бит данных: Д) Триггер

$$$ 9 A

На каком выходе данного устройства сформируется логическая 1, на входы А поступит комбинация 0011, а на входы В - 0101?

1. A

$$$ 10 D

Выходы обычного триггера являются:Д) противоположными

666666666666666666

$$$ 1 A

Какие полупроводниковые диоды, плоскостные или точечные, могут работать на более высоких частотах? А) точечные диоды

$$$ 2 C

Какие полупроводниковые диоды имеют более высокую емкость p-n перехода?С) плоскостные

$$$ 3 C

Для чего применяют стабилитроны? С) для стабилизации напряжения

$$$ 4 A

При какой полярности работают стабилитроны? А) при обратном напряжении

$$$ 5 D

На чем основано управление током в полевом транзисторе? Д) на изменении ширины перехода и сечения канала базы при изменении выходного напряжения

$$$ 6 D

JK-триггер реагирует на: Д) сигнал тактового входа и состояние входов J и K

$$$ 7 D

Если подать на вход А схемы сигнал низкого уровня, а на вход B сигнал высокого уровня, выходы будут находиться в состоянии:

D)

$$$ 8 A

Если на вход В подать сигнал низкого уровня, а на вход A сигнал высокого уровня,выходы перейдут в состояние:

A)

$$$ 9 D

Информация на входах А, B, C, D четырехразрядного сдвигового регистра представлена в следующем виде: Д) параллельном

$$$ 10 C

Таблица переходов асинхронного R-S триггера на логических элементах ИЛИ-НЕ представлена на рисунке:

S	R	Qn=1			S		R	Qn=1			S		R	Qn=1
0	1	1			0		1	0			0		1	0
1	0	0			1		0	1			1		0	1
1	1	Qn			1		1	1			1		1	X
0	0	X			0		0	Qn			0		0	Qn
Рис.1						Рис.2						Рис.3

С) рисунке 3

77777777777777

$$$ 1 A

Процесс внесения в чистые полупроводники определенной примеси для придания ему определенного типа проводимости называют: А) Легированием

$$$ 2 B

Какой тип электропроводности имеет полупроводник n-типа: В) электронный

$$$ 3 A

Какой тип электропроводности имеет полупроводник p-типа: А) дырочный

$$$ 4 C

акцепторными примесями называют:С) легирующие элементы III группы

$$$ 5 D

донорными примесями называют: Д) легирующие элементы V группы

$$$ 6 B

Какое устройство называют коммутатором сигнала с одного входа на несколько выходов? В) демультиплексор

$$$ 7 C

Какой сигнал будет на выходе мультиплексора?

С) логический ноль

$$$ 8 B

Какой сигнал будет на выходе мультиплексора?

В) логический ноль

$$$ 9 B

Какой триггер называется счетным? В) Т-триггер

$$$ 10 C

Как называется данный триггер:

C) D-триггер

888888888888888888

$$$ 1 A

Слаболегированные полупроводники используют для изготовления: А) Маломощных полупроводниковых диодов и транзисторов

$$$ 2 B

Сильнолегированные полупроводники используют для изготовления: В) Мощных и импульсных полупроводниковых диодов и транзисторов

$$$ 3 C

Область на границе двух полупроводников, один из которых имеет электронную, а другой - дырочную электропроводность, называют: С) Электронно-дырочным переходом

$$$ 4 D

Ток, протекающий в закрытом p-n-переходе, называют: Д) Обратным

$$$ 5 A

Ток, протекающий в открытом p-n-переходе, называют: А) Прямым

$$$ 6 A

D-триггер с приходом положительного уровня тактового импульса: А) работает как повторитель (Q=D)

$$$ 7 A

У каких цифровых устройств значения выходных сигналов в любой момент времени однозначно определяются значениями входных сигналов в тот же момент времени? А) Комбинационных

$$$ 8 D

У каких цифровых устройств выходные сигналы в течении текущего такта определяются значениями входных сигналов в течении этого, а также ряда предыдущих тактов? Д) Последовательностных

$$$ 9 B

Логический элемент «И», согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью:В) &

$$$ 10 A

Логический элемент «ИЛИ», согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью: А) 1

9999999999999

$$$ 1 B

При закрытом p-n-переходе: В) Сопротивление p-n-перехода велико и ток через него мал

$$$ 2 C

При открытом p-n-переходе: С) Сопротивление p-n-перехода мало и ток через него сравнительно большой

$$$ 3 D

Контактная разность потенциалов препятствует движению:

1. Неосновных носителей заряда

2. Положительно заряженных ионов

3. Отрицательно заряженных ионов

4. Основных носителей заряда

$$$ 4 A

Пробой, развивающийся в сильно легированных полупроводниках, когда при достижении критической напряженности электрического поля в p-n-переходе за счет энергии поля появляются пары носителей электрон – дырка, называется: А) Электрический пробой

$$$ 5 B

Пробой, когда в переходе начинается лавинообразное размножение носителей заряда, что приводит к резкому увеличению обратного тока через p-n-переход при почти неизменном обратном напряжении, называют: В) Лавинный пробой

$$$ 6 A

Логический элемент «НЕ», согласно ГОСТ, на схемах изображается в виде прямоугольника с инверсным выходом и надписью: А) 1

$$$ 7 B

Компаратор, согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью: В) = =

$$$ 8 B

Сумматор, согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью: В) SM

$$$ 9 D

Мультиплексор, согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью: Д) MS

$$$ 10 C

Дешифратор, согласно ГОСТ, на схемах изображается в виде прямоугольника с надписью: С) DC

10

$$$ 1 C

Полупроводниковый прибор с двумя выводами, в котором используется зависимость электрического сопротивления полупроводника от напряженности, температуры, освещенности и других управляющих параметров, называют: С) Полупроводниковым резистором

$$$ 2 D

Полупроводниковый резистор, сопротивление которого зависит от приложенного напряжения, называют:Д) Варистор

$$$ 3 A

Полупроводниковый резистор, в котором используется зависимость электрического сопротивления от температуры, называют:А) Терморезистор

$$$ 4 C

Полупроводниковый резистор, сопротивление которого зависит от освещенности, называют: С) Фоторезистор

$$$ 5 B

Полупроводниковый резистор, в котором используется зависимость электрического сопротивления от механических деформаций, называют: В) Тензорезистор

$$$ 6 C

Дана схема:

0	&
0		──── Y0
1	&
1		──── Y1

Назовите сигнал Y: С) 10

$$$ 7 A

Дана схема:

1	1
1		O──── Y0
1	1
1		O──── Y1

Назовите сигнал Y: А) 00

$$$ 8 B

Среди предложенных устройств выделите устройство последовательностного типа: В) Счетчик

$$$ 9 A

Среди предложенных устройств выделите устройство комбинационного типа: А) Компаратор

$$$ 10 C

Среди предложенных устройств выделите устройство комбинационного типа:С) Дешифратор

11

$$$ 1 A

Полупроводниковый прибор с одним p-n-переходом и двумя выводами, в котором используются свойства перехода, называют: А) Полупроводниковым диодом

$$$ 2 C

Полупроводниковый диод, предназначенный для выпрямления переменного тока, называют: С) Выпрямительный диод

$$$3 B

Полупроводниковый диод, напряжение на котором в области электрического пробоя слабо зависит от тока и который служит для стабилизации напряжения, называют: В) Полупроводниковый стабилитрон

$$$4 A

Диод на основе полупроводника с критической концентрацией примесей, в котором электрическая проводимость при обратном напряжении вследствие туннельного эффекта значительно больше, чем при прямом напряжении, называют: А) Обращенный диод

$$$5 C

Полупроводниковый диод, в котором используется зависимость емкости p-n-перехода от обратного напряжения и который предназначен для применения в качестве элемента с электрически управляемой емкостью, называют: С) Варикап

$$$ 6 D

Дана схема:

0	1
1		──── Y0
1	1
0		──── Y1

Назовите сигнал Y: Д) 11

$$$ 7 C

Дана схема:

0	=1
0		──── Y0
0	=1
1		──── Y1

Назовите сигнал Y: С) 10

$$$ 8 D

Среди предложенных устройств выделите устройство последовательностного типа: Д) Триггер

$$$ 9 B

Дана схема:

Назовите сигнал Y:В) 00000100

$$$ 10 D

Среди предложенных обозначений триггеров выберите несуществующее: Д) RG

12

$$$1 B

Полупроводниковые диоды, в которых используется эффект взаимодействия оптического излучения с носителями заряда в запирающем слое p-n-перехода, называют: В) Фотодиод

$$$2 D

Полупроводниковый диод, в котором используется изменение вольтамперной характеристики под действием магнитного поля, называют: Д)Магнитодиод

$$$3 B

Полупроводниковый диод, в котором используется изменение вольтамперной характеристики под действием механических деформаций, называют: В) Тензодиод

$$$4 C

Какое условное графическое обозначение на электрических схемах имеют выпрямительные диоды?

C

$$$5 D

Какое условное графическое обозначение на электрических схемах имеют стабилитроны?

D

$$$ 6 D

Дана схема:

Назовите сигнал Y:Д) 10000000

$$$ 7 C

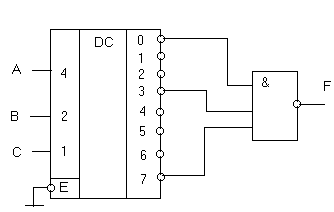

Укажите булеву функцию, реализуемую на выходе устройства:

$$$ 8 B

Укажите восьмиразрядное слово, которое надо подать на входы устройства для реализации булевой функции

В) 11000001

$$$ 9 B

Какой тип сигнала не воспринимается никакими цифровыми устройствами?В) Аналоговый

$$$ 10 A

Дана схема:

Укажите коэффициент пересчета (Ксч) схемы: А) 16

13

$$$1 A

Какое условное графическое обозначение на электрических схемах имеют варикапы?

A

$$$2 E

Какое условное графическое обозначение на электрических схемах имеют обращенные диоды?

E

$$$3 B

Электропреобразовательный прибор, состоящий из трех областей с чередующимися типами электропроводности, пригодный для усиления мощности, называется: В) Биполярный транзистор

$$$4 C

У биполярных транзисторов средний слой называют:С) Базой

$$$ 5 A

Наружный слой, являющийся источником носителей заряда, который главным образом и создает ток в биполярном транзисторе, называется: А) Эмиттером

$$$ 6 D

Дана схема:

0 ────	1
		O──── Y0
0 ────	1
		O──── Y1

Назовите сигнал Y:Д) 11

$$$ 7 C

Дана схема:

Укажите коэффициент пересчета (Ксч) схемы: С) 4

$$$ 8 A

Данному изображению на диаграмме Венна соответствует логическое выражение:

A

$$$ 9 B

Данному изображению на диаграмме Венна соответствует логическое выражение:

B

$$$ 10 A

Сигнал — это: A) любая физическая величина, изменяющаяся со временем

14

$$$1 B

Какое условное графическое обозначение на электрических схемах имеют туннельные диоды?

B

$$$2 E

Какое условное графическое обозначение на электрических схемах имеют фотодиоды?

E

$$$ 3 A

Электропреобразовательный прибор, в котором ток канала управляется электрическим полем, возникающим с приложением напряжения между затвором и истоком, и который предназначен для усиления мощности электромагнитных колебаний, называют: А) Полевой транзистор

$$$ 4 С

Полевой транзистор, у которого затвор электрически отделен от канала закрытым p-n-переходом, называют:С) Полевой транзистор с управляющим переходом

$$$ 5 A

Полевой транзистор, у которого затвор электрически отделен от канала слоем диэлектрика, называют: А) Полевой транзистор с изолированным затвором

$$$ 6 A

Укажите булеву функцию, реализуемую на выходе устройства:

A

$$$ 7 A

Функции скольких переменных можно реализовать без дополнительных элементов (за исключением инверторов) на одном мультиплексоре 4х1? А) 3

$$$ 8 B

Укажите коэффициент пересчета данного устройства.

B) 38

$$$ 9 B

Как называется данное устройство:

В) Тактируемый RS-триггер

$$$ 10 C

Как называется данное устройство:

C) D-триггер с динамическим тактовым входом

15

$$$ 1 B

Биполярный транзистор p-n-p типа имеет условное графическое обозначение:

B

$$$ 2 D

Полевой транзистор с n-каналом и управляющим p-n-переходом имеет условное графическое обозначение:

D

$$$ 3 A

Электропреобразовательный прибор, в котором ток канала управляется электрическим полем, возникающим с приложением напряжения между затвором и истоком, и который предназначен для усиления мощности электромагнитных колебаний, называют: А) Полевой транзистор

$$$ 4 С

Полевой транзистор, у которого затвор электрически отделен от канала закрытым p-n-переходом, называют: С) Полевой транзистор с управляющим переходом

$$$ 5 A

Полевой транзистор, у которого затвор электрически отделен от канала слоем диэлектрика, называют: А) Полевой транзистор с изолированным затвором

$$$ 6 A

Какой сигнал будет на выходе мультиплексора?

1. логическая единица

$$$ 7 A

Как называется данное устройство?

1. T-триггер

$$$ 8 B

Дешифратор применяется для: B) преобразования входного двоичного кода в номер выходного сигнал

$$$ 9 A

Шифратор применяется для: A) преобразования номера входного сигнала в выходной двоичный код

$$$ 10 A

Мультиплексоры предназначены для: A) поочередной передачи на один выход одного из нескольких входных сигналов
