ТО 7 Шаблон лаб раб МИКРОАНАЛИЗ ЗАКАЛЕННОЙ И ОТПУЩЕННОЙ СТАЛИ

Лабораторная работа 7

Микроанализ закаленной и отпущенной стали.

Цель работы

Изучить структуру стали после термической обработки.

Оборудование

Микроскоп Мет-17, коллекция микрошлифов, фотографии микроструктур.

Выполнение

1. Сталь 45 после правильно проведенной закалки

МАРТЕНСИТ

Рисунок 7.1 - Сталь 45 после закалки

1. Что называется мартенситом?

__________________________________________________________________________________________________________________________________________________________

1.2 При какой скорости охлаждения в стали получается мартенсит?

__________________________________________________________________________________________________________________________________________________________

1. Опишите форму кристаллов мартенсита

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

1.4 Запишите температуру нагрева стали 45 для получения однородной структуры аустенита

_____________________________________________________________________________

1. Сталь 45 после неправильно проведенной закалки

МАРТЕНСИТ

ТРООСТИТ

Рисунок 7.2 - Сталь 45 после неправильно проведенной закалки.

1. Что является причиной образования смешанной структуры?

__________________________________________________________________________________________________________________________________________________________

2.2 Что называется трооститом?

__________________________________________________________________________________________________________________________________________________________

2.3 Будет ли смешанная структура браком закалки, почему?

__________________________________________________________________________________________________________________________________________________________

2.4 На диаграмме изотермического распада аустенита изобразить скорость охлаждения, при которых получаем мартенсит с трооститом.

Рисунок 7.3 - Диаграмма изотермического распада аустенита для доэвтектоидной стали.

1. Сталь 45 после неправильно проведенной закалки

МАРТЕНСИТ

ФЕРРИТ

Рисунок 7.4 - Микроструктура неправильно закаленной стали.

3.1 Почему данная структура будет браком закалки?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3.2 Указать по диаграмме «Fe-Fe₃C» температуру нагрева стали 45 для получении данной структуры

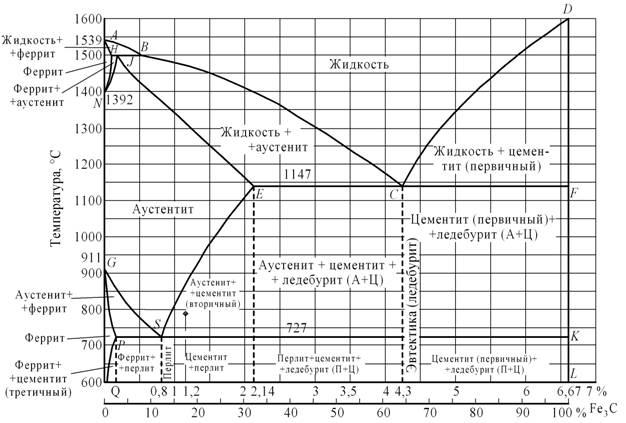

Рисунок 7.5 - Диаграмма состояния железо-цементит.

4. Сталь 45 после отпуска

ОТПУЩЕННЫЙ МАРТЕНСИТ

Рисунок 7.6 - Сталь 45 после отпуска.

4.1 При каком отпуске получим отпущенный мартенсит? ?(название отпуска и температура для данной стали)

_____________________________________________________________________________

4.2 Какова цель отпуска на отпущенный мартенсит и для каких деталей такой отпуск применяется?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Сталь 45 после отпуска

ТРООСТИТ ОТПУСКА

Рисунок 7.7 - Сталь 45 после отпуска.

5.1 При каком отпуске получим троостит? (название отпуска и температура для данной стали)

_____________________________________________________________________________

5.2 Для каких деталей применяется этот отпуск?

_________________________________________________________________________________________________________________________________________________________

5.3 Для специальности ОМД: Как получить троостит нормализации (продукт изотермического распада аустенита) и троостит отпуска? Чем они будут отличаться?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6 Сталь 45 после отпуска

СОРБИТ ОТПУСКА

Рисунок 7.8 - Сталь 45 после отпуска

6.1 При каком отпуске получим сорбит? (название отпуска и температура для данной стали)

6.2 Как называется закалка с отпуском на сорбит?

_____________________________________________________________________________

Вывод: какие структуры может иметь одна и та же марка стали после различных режимов термической обработки и как это повлияет на механические свойства.

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
