Трехмерное моделирование сложных тел с применением операции вращения.

УВАЖАЕМЫЕ СТУДЕНТЫ!

1. Выполните лабораторную работу, используя методические рекомендации.

Выполненную лабораторную работу отправляем одним файлом (архив) на электронную почту: [email protected] с подписью: Дата-№ гр.-Фамилия студента.

Лабораторная работа

Тема. Трехмерное моделирование сложных тел с применением операции вращения.

Цель работы: Применение твердотельной операции Вращение. Редактирование готовой модели (детали).

Оборудование, программное обеспечение: Персональный компьютер, программа Компас -3D V16

Порядок выполнения работы

Задание 1. Создание трехмерной модели тела вращения с образующей в виде отрезка

Выполните команду ФайлСоздать…Деталь.

Выберите в Дереве модели плоскость XY (Фронтальная плоскость).

Выполните команду Эскиз через контекстное меню выбранной плоскости построения или нажмите кнопку − Эскиз на панели Текущее состояние.

Выберите кнопку-команду Отрезок ‑  ‑ и переместите указатель в окно документа.

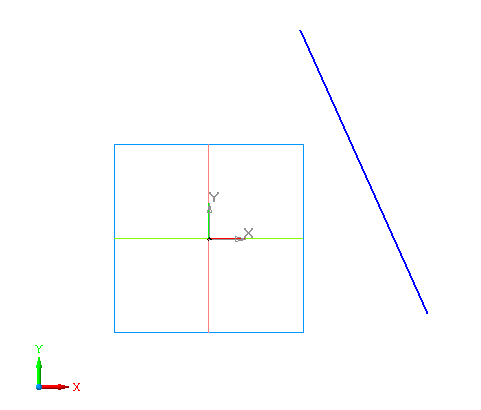

Постройте отрезок, мы построили образующую тела вращения.

В Панели свойств команды Отрезок выберите из списка стиль линии Осевая

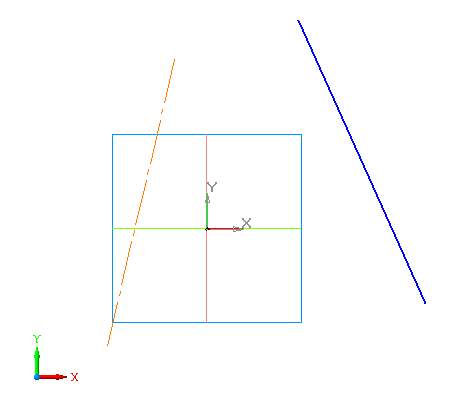

Проведите произвольно отрезок осевой линии так, чтобы он не пересекал образующую

Завершите работу с командой. Завершите работу с эскизом.

Выделите в окне Дерево модели узел Эскиз: 1. Нажмите кнопку операции

Вращение .

Откройте закладку Параметры вращения, выберите:

• Способ построения – Тороид,

• Направление вращения – Прямое;

• угол поворота – 360.

На закладке Тонкая стенка выберите:

• Тип построения тонкой стенки − Наружу,

• толщину стенки: 1 мм.

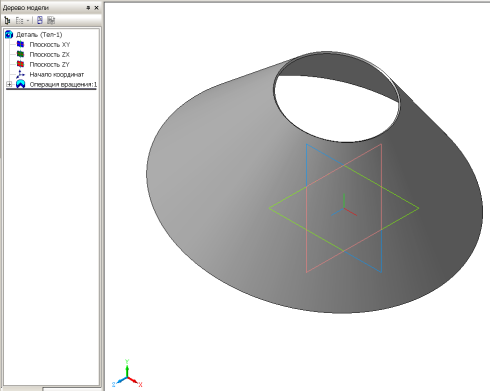

Завершите работу с операцией, нажав кнопку Создать объект на панели специального управления или выбрав команду Создать операцию в объектном меню. Тело вращения построено

Задание 2. Редактирование модели

Выберите в объектном меню узла Операция вращения: 1 команду Редактировать.

На Панели свойств установите Направление вращения в положение – Обратное и введите угол поворота эскиза 270.

Создайте объект. Сравните полученный результат с рис. 3.8.

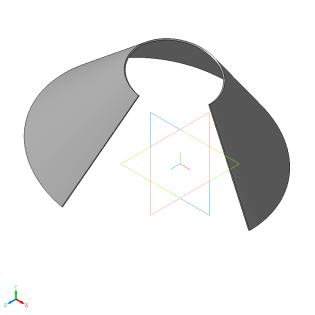

Перейдите в режим редактирования операции вращения (см. п. 2.1) и выберите Способ построения – Сфероид. Создайте операцию. Вы получите часть полого усеченного конуса

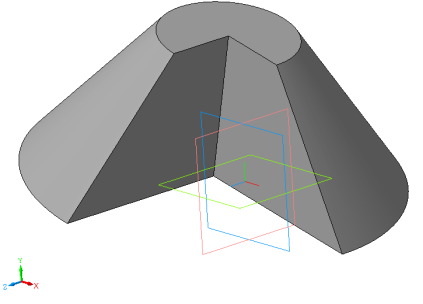

Вновь перейдите в режим редактирования. Отключите режим Тонкая стенка (Тип построения тонкой стенки – Нет). Вы получите часть сплошного усеченного конуса

Закройте окно модели (сохраните).

Задание 3. Создание тела вращения: Тор

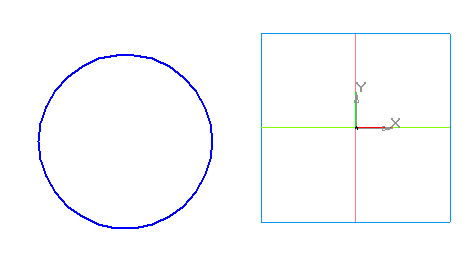

Выберите команду Окружность по двум точкам, установите при необходимости стиль линии Основная.

Выберите команду Отрезок – _, стиль линии Осевая.

 Проведите отрезок осевой линии так, чтобы он не пересекал образующую .

Завершите работу с командой. Завершите работу с эскизом (рис. 3.15).

Выделите узел Эскиз: 1. Выберите операцию Вращение .

На закладке Параметры вращения установите угол поворота 360.

На закладке Тонкая стенка выберите Тип построения тонкой стенки – Нет.

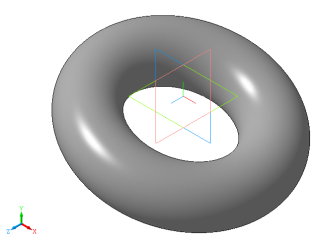

Создайте объект. Тело вращения – Тор (сплошной) построено.

Задание 4. Редактирование детали Тор

Выберите в объектном меню узла Операция вращения: 1 команду Редактировать.

На закладке Параметры операции вращения установите

• переключатель Направление в положение Обратное;

• угол поворота 180;

• тип построения тонкой стенки: Средняя плоскость;

• толщина стенки 2 мм.

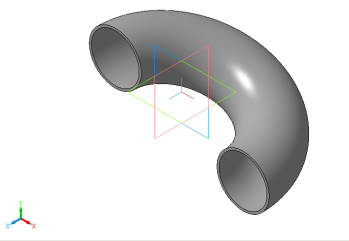

Создайте объект. Сравните полученный результат

Сохраните деталь в файле Тор. Закройте документ детали.

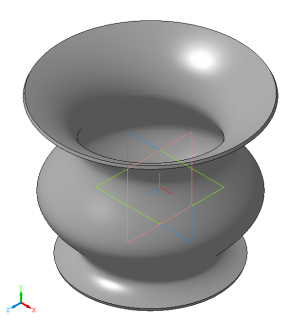

Задание 5. Создание тела вращения: Ваза

Выберите команду Кривая Безье на панели Геометрия.

Установите стиль линии Основная на Панели свойств выбранной команды.

Постройте кривую Безье (Сплайн)

Выберите на панели Геометрия команду Отрезок, стиль линии − Осевая и проведите отрезок осевой

Завершите работу с командой. Завершите работу с эскизом.

В окне Дерево модели укажите узел Эскиз: 1.

На инструментальной панели выберите кнопку операции Вращение .

На закладке Параметры вращения установите угол поворота 360.

На закладке Тонкая стенка выберите Тип построения тонкой стенки – Средняя плоскость; Толщина – 2 мм.

5.12. Нажмите кнопку Создать объект на панели Специального управления.
