Творческий проект "Электронный домовой. Системы "Умного дома"

Категория: Информатика

14.12.2024 23:42

Разработка творческого проекта на базе платформы "Arduino"

Просмотр содержимого документа
«Творческий проект "Электронный домовой. Системы "Умного дома"»

Городская конференция учащихся

«Первые шаги в науке»

секция: техническое творчество

Название работы:

ЭЛЕКТРОННЫЙ «ДОМОВОЙ».

СИСТЕМЫ «УМНОГО ДОМА»

Выполнили:Коваленко Елисей

ученик 5 класса МКОУ СОШ №8

Москаленко Андрей

ученик 6 класса МКОУ СОШ №8

Руководитель: Исаева Светлана Васильевна

учитель информатики и технологии

МКОУ СОШ №8

Город Майский,

КБР

2024г.

ЭЛЕКТРОННЫЙ «ДОМОВОЙ». СИСТЕМЫ «УМНОГО ДОМА»

«Не за горами день, когда окружающие нас вещи научатся думать

и станут много более полезны обществу»

Норберт Винер 1940г.

Машины должны работать. Люди должны думать.

Девиз компании IBM Компания

основана 16 июня 1911 года

Цели: познакомиться с возможностями системы «Умный дом» и рассмотреть применение

элементов этой системы для нашего будущего дома.

Задачи:

Собрать необходимую информациюо системе управления «Умный дом».
Изучить различные системы автоматизации.
Подобрать технологию для реализации проекта
Определить, какими средствами необходимо располагать для установки «Умного дома» в своем помещении.

Объектом исследования моей работы является система «умный дом».

Предметом исследования выступает система высокотехнологичных устройств в жилом доме современного типа.

В работе использованы такие методы исследования как анализ и синтез, а такженаблюдение, беседа, изучение, эксперимент

Вступление

В научной фантастике давно появилась Концепция умного дома, который сам проветривает комнаты, включает и выключает свет, следит за безопасностью и регулирует температуру. А первые попытки внедрить её так или иначе предпринимались с конца прошлого века. Однако это было скорее экзотикой для богатых, а сейчас развитие технологий может сделать умным дом каждого из нас.
Актуальность темы заключается в высоких требованиях, которые человек предъявляет к комфортности среды обитания.

Гипотеза: возможно ли создать концепцию умного дома в симуляторе Tinkercad, с последующим реальным воплощением.

Ход работы.

Изучив специальную литературу, мы узнали, что "умный дом" - это жилой дом современного типа, для проживания людей, с использованием автоматизированных высокотехнологичных устройств. В этом доме с помощью современных приборов можно управлять светом, температурой и влажностью воздуха, смотреть, кто находится в данный момент в доме, включать удаленно электрические приборы. Мы решили подробнее ознакомиться с преимуществами такой системы, чтобы в дальнейшем будущем спланировать свой жилой дом с использованием современных технологий управлением дома.

Рассмотрев подходящие информационные источники по нашей теме, мы приступили к проектированию электронной схемы системы мониторинга, которая проверяла бы температуру внутри помещения и снаружи, при этом могла фиксировать-проверять, кто пришел домой, приветствовать, а также дублировать информацию на ЖК экране.

Добавили датчики температур, жидко-кристаллический экран и с помощью макетной платы, попробовали соединить их вмести и подключить к плате Arduino Uno. Процесс нашей работы происходил в Tinkercad.

TinkerCAD – это онлайн сервис, который принадлежит самой известной компании мира CAD-систем – Autodesk. Тинкеркад — это простая и бесплатная среда для обучения 3D-моделированию. С ее помощью можно достаточно легко создавать свои модели и отправлять их на 3D-печать. А недавно Тинкеркад получил возможность создания электронных схем и подключения их к симулятору виртуальной платы ардуино. Эти крайне важные и мощные инструменты позволяют существенно облегчить нам, как начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем.

Собрав аппаратную платформу, мы перешли к программированию, где использовали Си-подобный язык Arduino.

Затем мы модернизировали схему, добавив дополнительные датчики, улучшив.

У нас получился проект, который можно реализовать в жизни, закупив необходимые составляющие. Фото схем приведена ниже:

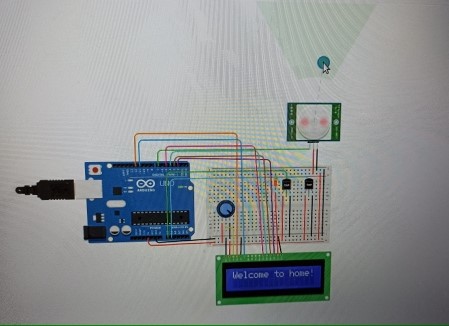

Схема датчика температур:

Схема датчика движения:

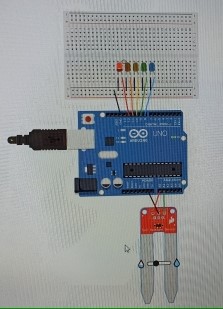

Схема датчика влажности:

Выводы:

Работая над проектом, мы убедились, что наши желания и возможности реально воплотить в современной жизни. Система «Умный дом» была создана, чтобы автоматизировать управление техникой, сделать нашу жизнь более комфортной.

В заключении хотим сказать, что нам под силу будет выстроить свой будущий дом, используя эту систему. Так как это приводит не только к удобству в эксплуатации жилого дома, но и к его безопасности.

Приложение 1.1

Код «Датчик температур и датчик движения»:

#include

#define Home A1

#define OUT A0

int signal=7;

LiquidCrystal lcd(12,11,5,4,3,2);

void setup (){

pinMode(Home,INPUT);

pinMode(OUT,INPUT);

pinMode(signal,INPUT);

lcd.begin(16,2);

}

void loop(){

float Tin=temp(Home);

float Tout=temp(OUT);

int check = digitalRead(signal); // 0 - false, 1 - true

if(check){

lcd.print("Welcome to home!");

}

else{

lcd.setCursor(0,0);

lcd.print("Home: ");

lcd.print(Tin);

lcd.print("C");

lcd.setCursor(0,1);

lcd.print("Out: ");

lcd.print(Tout);

lcd.print("C");

}

delay(250);

lcd.clear();

}

float temp(int pin){

int value = analogRead(pin);

float voltage = value*5.0;

voltage /=1024;

return (voltage-0.5)*100;

}

Код «Датчик влажности»:

#define moistureSensor A1

#define enableMoistureSensor A0

#define red 12

#define orange 11

#define yellow 10

#define green 9

#define blue 8

void setup(){

pinMode(moistureSensor, INPUT);

pinMode(red, OUTPUT);

pinMode(orange, OUTPUT);

pinMode(yellow, OUTPUT);

pinMode(green, OUTPUT);

pinMode(blue, OUTPUT);

pinMode(enableMoistureSensor, OUTPUT);

Serial.begin(9600);

}

void loop(){

digitalWrite(enableMoistureSensor, HIGH);

delay(10);

short moisture = analogRead(moistureSensor);

digitalWrite(enableMoistureSensor,LOW);

Serial.println(moisture);

digitalWrite(red,LOW);

digitalWrite(orange,LOW);

digitalWrite(yellow,LOW);

digitalWrite(green,LOW);

digitalWrite(blue,LOW);

if(moisture

digitalWrite(red,HIGH);

}else{

if(moisture

digitalWrite(orange,HIGH);

}else{

if(moisture

digitalWrite(yellow,HIGH);

}else{

if(moisture

digitalWrite(green,HIGH);

}else{

digitalWrite(blue,HIGH);

}

delay(100);

Содержание

1. Цели и задачи…………………………………………………………………………	стр.2
2. Вступление…………………………………………………………………………….	стр.2
3. Ход работы…………………………………………………………………………….	стр.2-5
4. Выводы………………………………………………………………………………...	стр.5
5. Список используемых информационных источников………………………….	стр.6
6.Приложение……………………………………………………………………………	стр.6-7
