Урок на тему "Простые механизмы. рычаг"

Простые механизмы

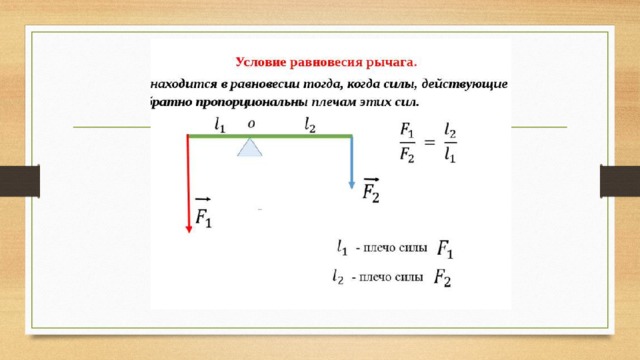

Рычаг. Золотое правило механики

Решение задач

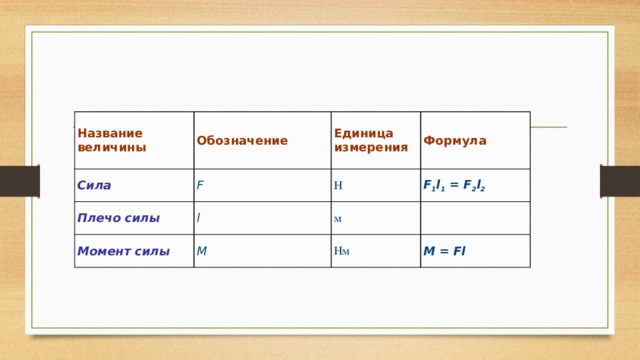

Название величины

Обозначение

Сила

F

Единица измерения

Плечо силы

Формула

Н

l

Момент силы

F 1 l 1  = F 2 l 2

M

м

Нм

M = Fl

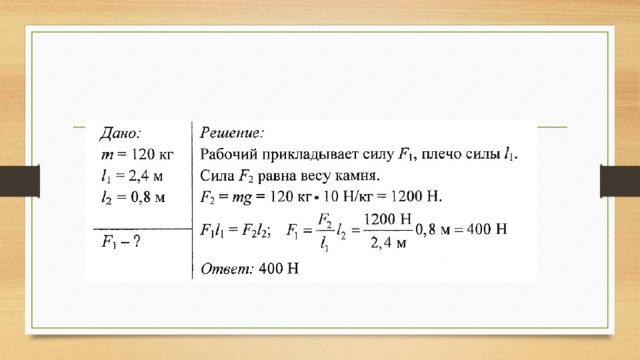

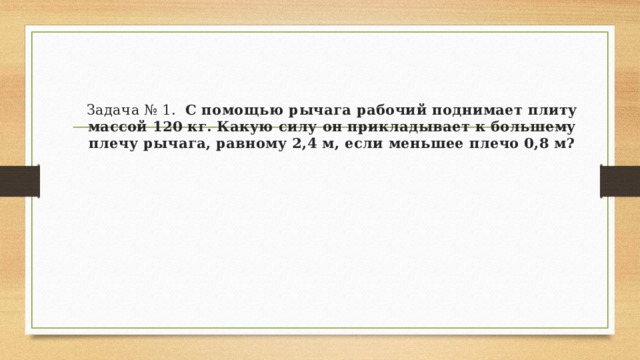

Задача № 1.   С помощью рычага рабочий поднимает плиту массой 120 кг. Какую силу он прикладывает к большему плечу рычага, равному 2,4 м, если меньшее плечо 0,8 м?

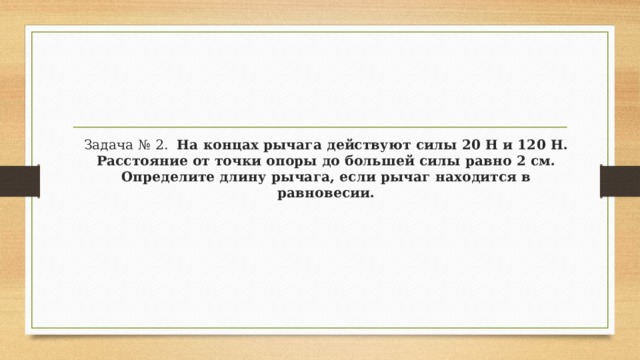

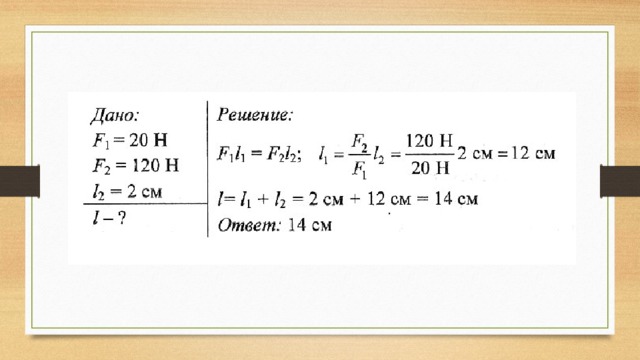

Задача № 2.   На концах рычага действуют силы 20 Н и 120 Н. Расстояние от точки опоры до большей силы равно 2 см. Определите длину рычага, если рычаг находится в равновесии.

Задача № 3.   На рисунке изображен рычаг, имеющий ось вращения в точке О. Груз какой массы надо подвесить в точке В для того, чтобы рычаг был в равновесии?

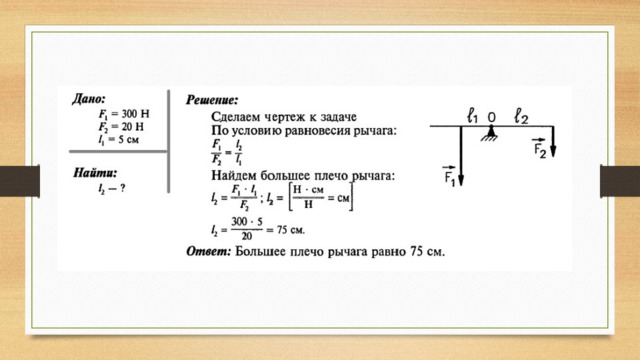

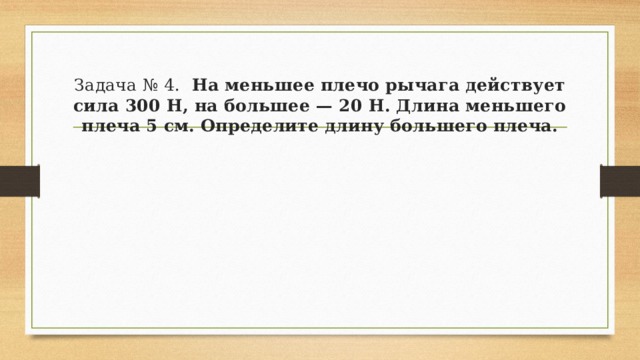

Задача № 4.   На меньшее плечо рычага действует сила 300 Н, на большее — 20 Н. Длина меньшего плеча 5 см. Определите длину большего плеча.

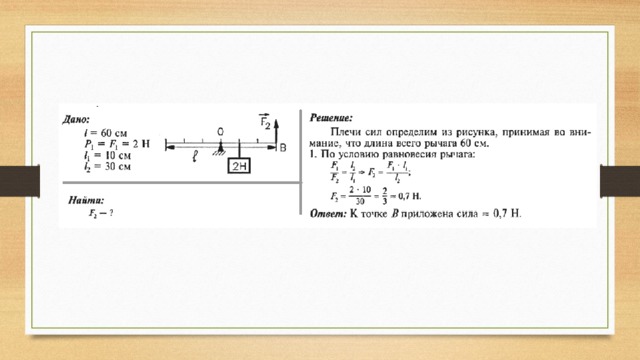

Задача № 5. Рычаг длиной 60 см находится в равновесии. Какая сила приложена в точке В?
