Урок "Выполнение графической работы "Схема электрическая структурная радиоэлектронного устройства"

Графическая работа 2

«Схема электрическая структурная радиоэлектронного устройства»

Цель работы:

- изучить правила и приемы выполнения электрических структурных схем;

- научиться выполнять электрические структурные схемы радиоэлектронных устройств.

Пояснение к работе.

Графическая работа выполняется на листе формата А3 с помощью набора чертежных инструментов и при­надлежностей. При выполнении необходимо соблюдать требования правил ЕСКД.

Предварительная подготовка.

Ознакомиться с теоретической частью работы.

Ознакомиться с заданием.

Выполнение работы.

На выполнение работы отводится 2 часа. Работа выполняется каждым студентом индивидуально.

Задание.

1. Выполнить структурную схему усилителя мощности звуковой частоты музыкального центра по представленному образцу. В шифре работы две последние цифры - номер по журналу.

Теоретическая часть

При выполнении чертежей и других конструкторских документов, применяемых в машиностроении и приборостроении, используют стандарты, позволяющие грамотно их оформить и однозначно читать. В настоящее время эти стандарты объединены в комплекс документов под общим названием «Единая система конструкторской документации» (ЕСКД).

ЕСКД — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положе­ния по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Схемами называются конструкторские документы, на которых составные части изделия, их взаимное рас­положение и связи между ними показаны в виде услов­ных графических изображений.

В современной технике широко используются меха­нические, пневматические, гидравлические и электри­ческие устройства.

Для изучения принципа и последова­тельности действия таких устройств часто составляются специальные схемы, позволяющие зна­чительно быстрее разобраться в принципе и последо­вательности действия того или иного устройства.

Структурные схемы служат для общего ознакомле­ния с изделием и определяют взаимосвязь составных частей изделия и их назначение; элементы схемы вычерчиваются простыми геометрическими фигурами (прямоугольниками) и прямыми линиями;

Схема электри­ческая структурная имеет обозначение Э1.

При выполнении схемы не соблюдаются масштабы. Схему выполняют без учета действительного пространст­венного расположения частей и без соблюдения масштаба (элементы можно увеличивать от изначального размера пропорционально в 2, 3, 4, 5 и т.д. раз).

Элементы, входящие в состав изделия, изобража­ются на схемах, как правило, в виде условных графи­ческих обозначений, устанавливаемых стандартами ЕСКД. Стандартные условные графические обозначения элементов, должны иметь размеры, указанные в соответствующих стандар­тах (в конце документа представлены УГО (условно-графическое обозначение) различных элементов.

Связь между элементами схемы показывается линиями взаимосвязи, которые условно представляют собой трубопроводы, провода, кабели, валы.

Условные обозначения элементов общего примене­ния устанавливает ГОСТ 2.721—74.

На схемах должно быть наи­меньшее количество изломов и пересечений линий свя­зи, изображаемых горизонтальными и вертикальными участками. Схемы следует выполнять компактно, но без ущерба для ясности и удобства их чтения. Расстояние между параллельными ли­ниями чертежа должно быть не менее 5 мм.

Элементы, составляющие отдельное устройство, допускается выделять на схемах штрихпунктирными тонкими линиями с указанием этого устройства (рисунок 6).

Функциональные части из­делия изображают в виде прямоугольников или принятых услов­ных графических обозначений, причем при использовании пря­моугольников наименование, обозначение и тип элементов реко­мендуется вписывать внутрь этих прямоугольников.

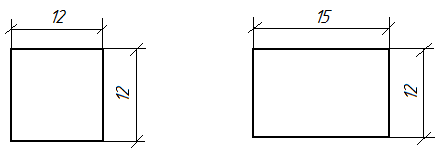

Размер прямоугольников выбирается либо 12*12 мм, либо 12*15 мм (рис. 1). Стрелки между прямоугольниками выполняются длиной 5 мм (при пропорциональном увеличении прямоугольников – не более 10 мм) с углом 60⁰.

Рисунок 1

На линиях связи допускается обозначать направление хода процесса в изделии. До­пускается также указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, номера государственного стандарта и технических условий), на основании которого этот элемент (устройство) применен.

Допускается размещение на схеме поясняющих надписей, ди­аграмм, графиков и таблиц, разъясняющих последовательность процессов во времени и требуемые параметры (ток, напряжение, форму и значения импульсов и т. п.) в характерных точках.

При большом числе функциональных частей в изделии до­пускается нумеровать их справа от изображения или над ним, как правило, сверху вниз в направлении слева направо. В этом случае наименование, тип и обозначение фун­кциональной части указывают на поле схемы в таблице произ­вольной формы.

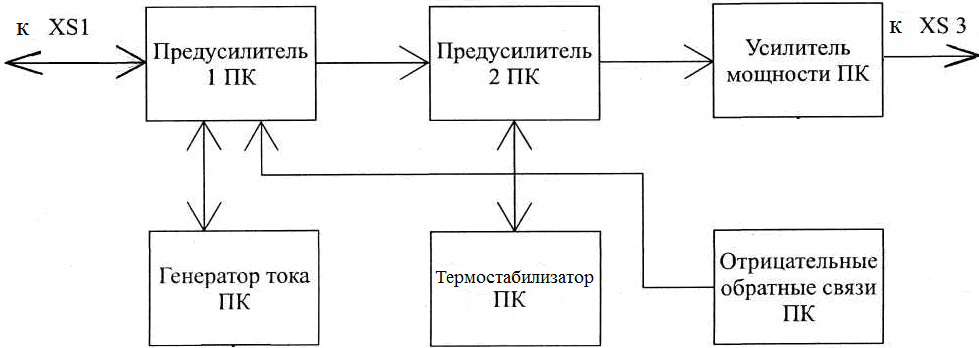

На схемах функциональные части располага­ют в виде цепочки в соответствии с ходом рабочего процесса в направлении слева направо (рис. 2).

Схемы, содержащие несколько основных рабочих каналов, ре­комендуется вычерчивать в виде параллельных горизонтальных строк. При этом дополнительные и вспомогательные цепи (эле­менты, связи между ними) следует выводить из полосы, занятой основными цепями.

Для сокращения длины сложной схемы и повышения ее на­глядности рекомендуется по возможности основные цепи распо­лагать горизонтально, а вспомогательные — вертикально или го­ризонтально в промежутках между ними.

Рисунок 2

Рисунок 3

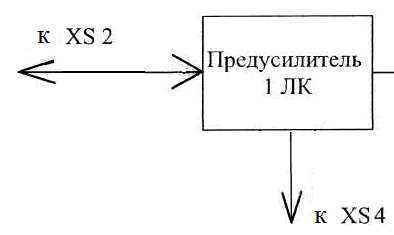

Стрелки обрыва линий связи выполняются по 30⁰, разъемы XP и XS выполняются по 90⁰, размер стрелок 5 мм. Эти стрелки могут увеличиваться не более чем в 2 раза (при минимальном УГО в 5 мм – максимальный размер 10 мм). Надписи возле стрелок делаются только над ними (при горизонтальном расположении) или справа от них, если линия со стрелкой расположена вертикально (рисунок 3 и 4).

Рисунок 4

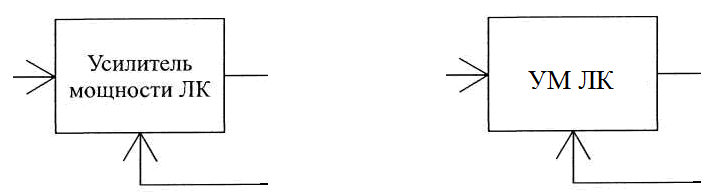

Внутри прямоугольников надписи делаются по центру. Допускается применять принятые сокращения узлов (возможна их полная расшифровка). Переносы в словах внутри прямоугольников не допускаются (рисунок 5).

Рисунок 5

Схема выполняется сплошной основной линией (толщина 1 мм).

Схеме присваивается обозначение того изделия, дей­ствие которого отражено на схеме. После этого обозначения записывается шифр схемы. Наименование схемы указывается в основной надписи после наимено­вания изделия.

Все схемы выполняются с тремя основными надписями.

Рисунок 6
