Оконная фурнитура – элемент оконных конструкций, которому необходимо уделять особое внимание. От качества изготовления, а также от того, насколько верно была установлена каждая отдельная оконная петля и другие компоненты, будет зависеть не только удобство пользования окном, но и продолжительность его службы, а также функциональность. Особое внимание стоит обратить на петли – они подвергаются большим нагрузкам и чаще всего страдают при халатном обращении. По этой причине, если вы собираетесь заняться монтажом петель самостоятельно, перед этим тщательно ознакомьтесь с приведенными ниже инструкциями и рекомендациями.

Ассортимент петель Разновидности петель для окон ПВХ

Пластиковые окна за короткое время прочно вошли в обиход и получили широкую распространенность, поэтому особенно подробно мы рассмотрим петли для окон ПВХ. У них есть несколько классификаций, и одна из наиболее важных – по назначению оконной конструкции:

• Поворотные. Такие окна открываются вовнутрь или наружу. Самый популярный тип.

• Откидные. Конструкции, которые открываются по вертикали вверх.

• Накладные. Такие петли отличаются высокой прочностью, надежностью и ценой. Применяются для особо тяжелых конструкций.

По своим размерам петли для окон могут быть малогабаритными, стандартными (средний размер) и большими – в этом случае выбор зависит от особенностей конструкции окна. По способу изготовления на производстве петли классифицируются на кованные и прессованные.

Петли на пластиковые окна могут оснащаться регулировкой, которая позволит при необходимости изменять параметры петель, что поможет вернуть окну функциональность при провисании больших и тяжелых створок. Нерегулируемые петли опцией настройки не обладают.

Классификация фурнитуры для деревянных окон

Несмотря на все достоинства и популярность пластиковых окон, деревянные оконные конструкции не потеряли своей актуальности, и все еще устанавливаются в дома и квартиры.

Петли для деревянных окон классифицируются по нескольким указанным ниже признакам:

• Принцип открывания – поворотно-вертикальные, поворотно-горизонтальные и поворотно-откидные конструкции.

• Направление открывания – левые, правые, нижние и верхние.

• Материал производства – пластик, дерево, металл, гибридные материалы.

В зависимости от особенностей окна необходимо подбирать тот или иной тип петель. Так, для небольших и легких конструкций подойдут пластиковые петли для окон, тогда как для тяжелых моделей необходимо использовать только металлические, которые не прогнутся под их массой.

Процесс монтажа Установка петель на ПВХ окна

Как уже говорилось ранее, правильная установка оконных петель – залог хорошей службы окна и фурнитуры в дальнейшем, поэтому к этому делу надо хорошо подготовиться. В частности, для проведения работ потребуются следующие инструменты: шуруповерт и шурупы.

Для грамотной самостоятельной установки руководствуйтесь приведенной ниже инструкцией:

• Воспользуйтесь специальным шаблоном, который, как правило, идет в комплекте с петлями – приложите его к конструкции окна, обведите, после чего повторите для следующей позиции. Разметку следует произвести в крайней нижней и верхней позициях.

• При помощи шуруповерта просверлите необходимое количество отверстий на нужную глубину под установку петель. Можно сделать это действие, как при помощи шаблона, так и воспользовавшись непосредственно устанавливаемой оконной петлей.

• Приложите петли к местам их крепления и закрепите их при помощи шурупов. На этом этапе главное – сохранить ровное положение петель, как по вертикали, так и по горизонтали.

• Поставьте петли на створку, после чего закрепите ухо каждой петли на ножницах окна. Это делается посредством поворачивания расклинивающих шайб слева направо.

• Створку установить на место, затем закрепите ее при помощи штифта.

После этого петли для пластиковых окон могут считаться успешно установленными – все просто!

Установка петель на двери – важный этап монтажа дверного полотна и коробки.

Разновидности дверных петель

Особенности установки тех или иных петель будут зависеть от их разновидности.

Петли классифицируются по особенностям строения и крепления на три основных вида:

• Накладные. Состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть универсальные петли, которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому.

• Врезные. Отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью.

• Ввертные. Крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.

Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.

Подготовка необходимых инструментов

Процесс установки немыслим без набора определенных материалов, инструментов и оборудования, необходимого для работы. Так, перед началом монтажа следует подготовить:

• дверные петли.

• шуруповерт и набор шурупов.

• карандаш (необходим для нанесения разметки).

• набор деревянных клиньев для выравнивания конструкции.

• строительный уровень.

• молоток и стамеска.

После того, как вы убедились, что в рабочей зоне есть перечисленные выше инструменты и материалы, можно приступать к монтажу дверных петель.

Правильное нанесение разметки

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции. Разметка выполняется карандашом следующим образом:

• Приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров.

• Обведите приложенные к дверному торцу петли карандашом, после чего отложите их.

• С помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Внимательно следите за толщиной углубления. Если она будет превышать толщину петли, при закрывании дверь будет упираться в коробку. В конечном итоге это приведет к деформации дверного полотна и появлению проблем с открыванием и закрыванием двери.

Правильный монтаж дверных петель Установка врезных петель

Врезка петель в межкомнатную дверь – наиболее сложная процедура из всех возможных, поэтому освоив ее, вы сможете без труда установить накладные и вворачиваемые петли. Процедура монтажа врезных петель выглядит следующим образом:

• Утопите петли в сделанных на предыдущих этапах работы углублениях на двери.

• При помощи шуруповерта проделайте отверстия в дереве под петли.

• Возьмите подходящие по диаметру шурупы и посредством шуруповерта закрепите с их помощью петли на дверном полотне.

• Установите дверь в дверном проеме и закрепите ее деревянными клиньями.

• Утопите петли в сделанных углублениях, после чего повторите шаги 2-3.

Во время монтажа внимательно следите за тем, чтобы дверь ровно стояла в коробке и не смещалась в процессе установки. Перед тем, как навесить дверь на петли, тщательно выровняйте ее в дверном проеме при помощи строительного уровня (как при разметке).

Установка накладных петель

Это наиболее простой в использовании способ, который не требует врезки и предварительной подготовки двери и дверной коробки (без создания углублений). Простота заключается и в конструкции таких петель, и в особенностях монтажа – не надо думать, как приварить петли и как можно прочнее закрепить их в гнезде.

Монтаж похож на установку врезных петель, однако детали устанавливаются не в специальные углубления, а просто прикручиваются к торцу двери и коробки при помощи шурупов. Как и в предыдущем случае, важно поддерживать правильное положение дверного полотна в пространстве на всем протяжении монтажа петель.

Установка ввертных петель

Монтаж ввертных дверных петель не вызовет проблем даже у начинающего мастера. Как правило, установка сводится к выполнению трех простых шагов:

Перед тем, как поставить петли на дверь, необходимо просверлить в дверном полотне отверстия по специальному шаблону, который обычно идет в комплекте с петлями. Гнезда под петли высверливаются как на двери, так и на коробке, на одном уровне.

Следующий шаг – установка петель на свои места. Одна половинка ставится на дверь, вторая на коробку.

Заключительный этап – «нанизывание» дверных петель на коробочные. На этом простой монтаж петель завершается.

После завершения установки рекомендуется смазать дверные петли, чтобы предотвратить скрип при открывании и закрывании дверей, а также продлить срок службы дверных петель.

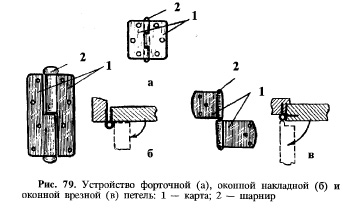

1) Показать и рассказать, из чего состоит петля. Для навешивания форточек, фрамуг, оконных створок и дверей применяют металлические петли. Петля состоит из двух плоских деталей — карт, соединенных шарниром (Рис.79).

1. Показать и рассказать, как проверяют качество петли.

Перед установкой петли проверяют ее качество. У петель не должно быть перекоса карт: у сложенной вдвое петли края карт должны совпадать. Обе половины петли должны легко, без усилий поворачиваться вокруг шарнира.

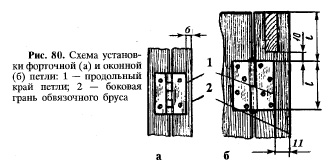

    У форточных и оконных петель с размерами 50 х 18, 60x20 и 75x30 мм расстояние от продольного края карты до боковой грани обвязочного бруса должно составлять не менее 6 мм, а у дверных петель — 11 мм (рис. 80).

1. Рассказать и показать процесс установки петель.

Установку петель начинают с прирезки их к створкам. Для этого петлю прикладывают к створке на расстоянии от ее верхнего или нижнего края, равном длине петли. Следует при этом отступить от торца шипа не менее чем на 10 мм (рис. 80, б). Не допускается, чтобы петля размещалась на сучках, трещинах и других дефектах древесины.
    Уточнив расположение петель, их размечают (обводят) по контуру, вырезают паз на толщину карты и намечают шилом центры отверстий под крепежные шурупы. Прикручивают петли параллельно краю бруска по правилам соединения деталей на шурупах. После этого приступают к подгонке створки форточки к месту ее закрепления.
    Створку прикладывают к коробке и размечают места закрепления второй карты петли. Выбирают древесину в створке на толщину карты и размечают места расположения шурупов. Прикручивают каждую петлю одним шурупом и проверяют правильность подгонки. Устраняют перекосы, если они есть, и ввинчивают остальные шурупы.


     Форточные и оконные петли закрепляют одинаково как на левую, так и на правую створку. Дверные же петли бывают правые и левые. Это следует учитывать при их закреплении. Петли могут быть накладными (ПН) и врезными (ПВ) (рис. 79, б, в,). На правых петлях выбита буква «П», на левых —«Л».
    Для навешивания дверей, которые открываются на себя, вправо, применяют правые петли (рис. 81, б). У правых петель при взгляде со стороны фасок отверстий стержень шарнира находится справа. Двери, открывающиеся влево, навешивают на левые петли, которые имеют стержень слева при взгляде со стороны фасок отверстий (рис.81,а).
