Увеличительные приборы

Увеличительные приборы

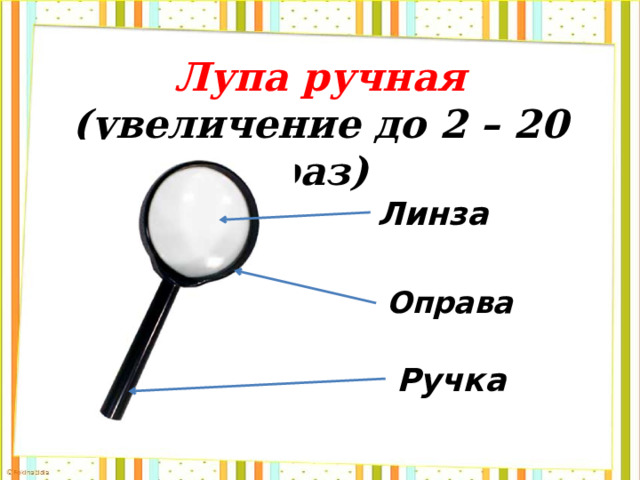

Лупа ручная (увеличение до 2 – 20 раз)

Линза

Оправа

Ручка

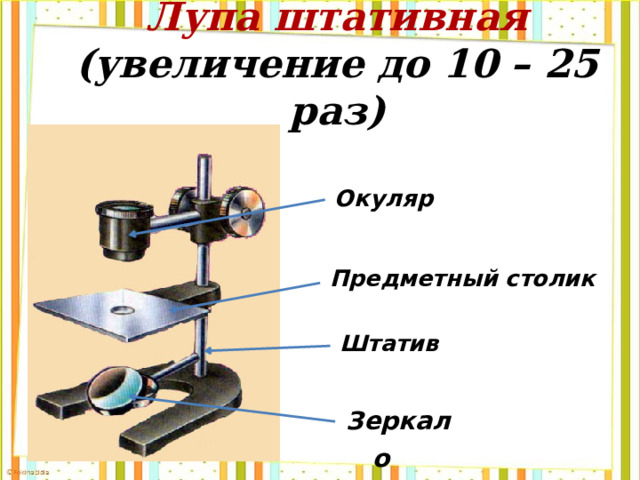

Лупа штативная (увеличение до 10 – 25 раз)

Окуляр

Предметный столик

Штатив

Зеркало

Историческая справка

В 1625 г немецкий ученый

Джованни   Фабер

предложил термин «микроскоп»

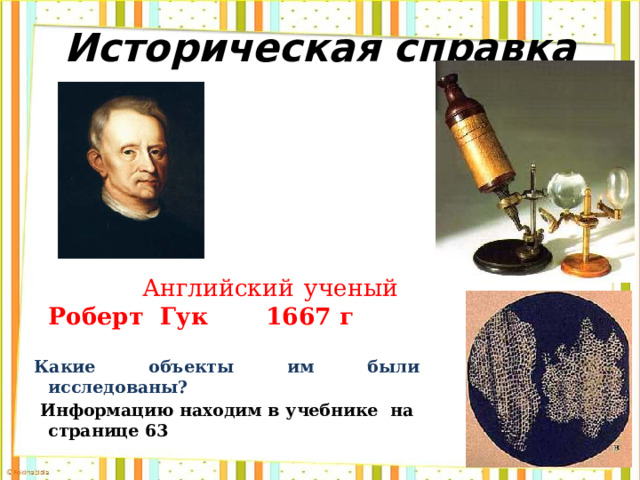

Историческая справка

Английский ученый Роберт Гук 1667 г

Какие объекты им были исследованы?

Информацию находим в учебнике на странице 63

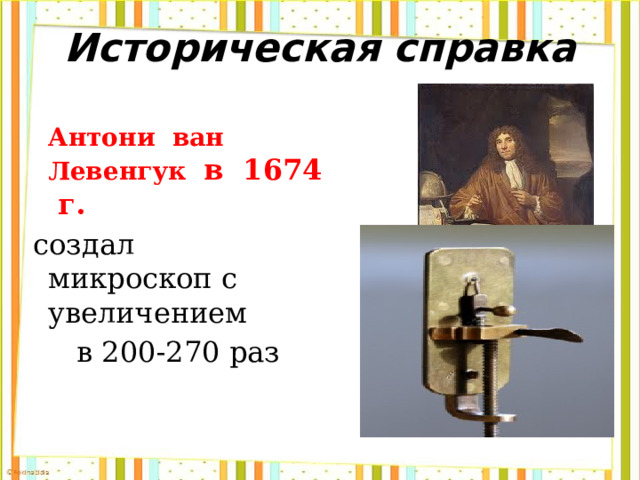

Историческая справка

Антони ван Левенгук в 1674 г.

создал микроскоп с увеличением

в 200-270 раз

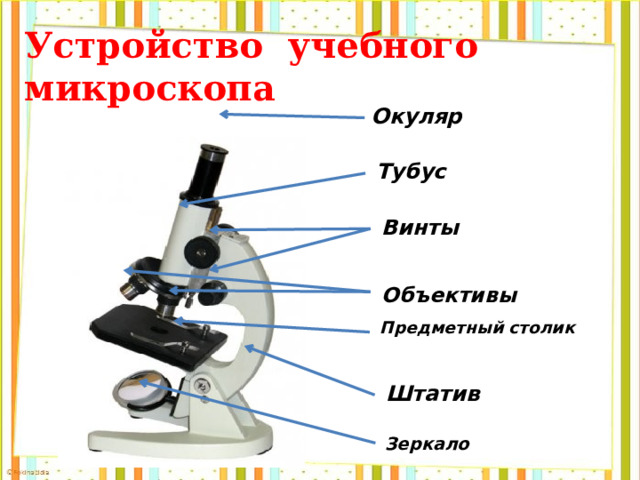

Устройство учебного микроскопа

Окуляр

Тубус

Винты

Объективы

Предметный столик

Штатив

Зеркало

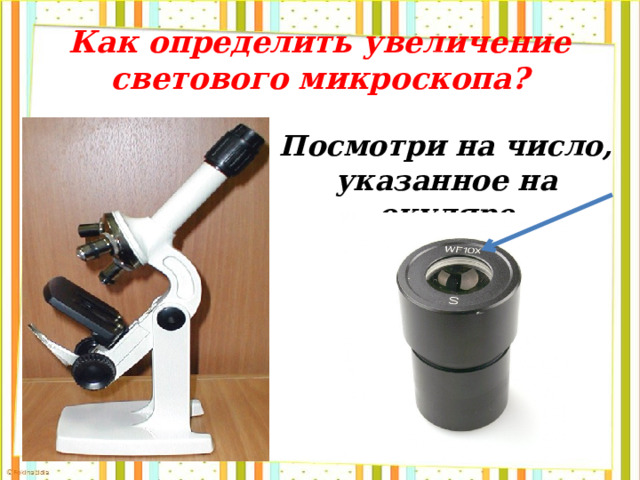

Как определить увеличение светового микроскопа?

Посмотри на число, указанное на окуляре

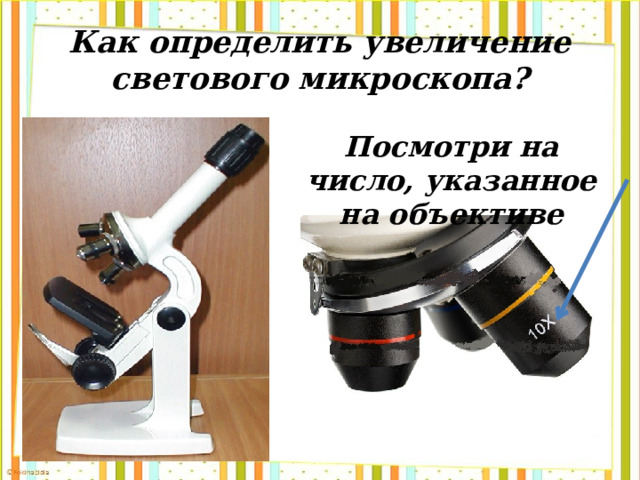

Как определить увеличение светового микроскопа?

Посмотри на число, указанное на объективе

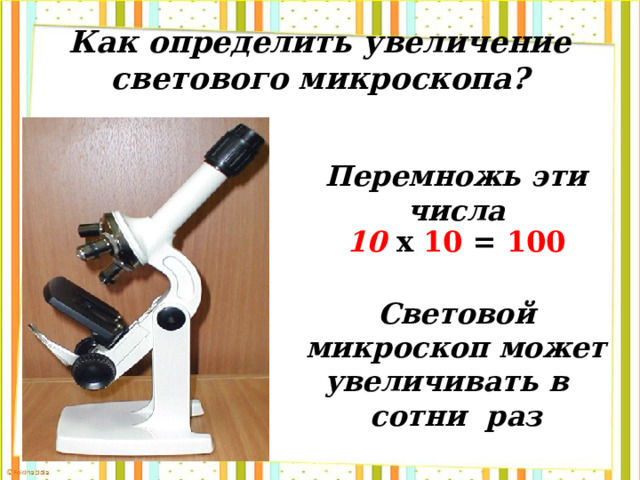

Как определить увеличение светового микроскопа?

Перемножь эти числа

10 х 10 = 100

Световой микроскоп может увеличивать в сотни раз

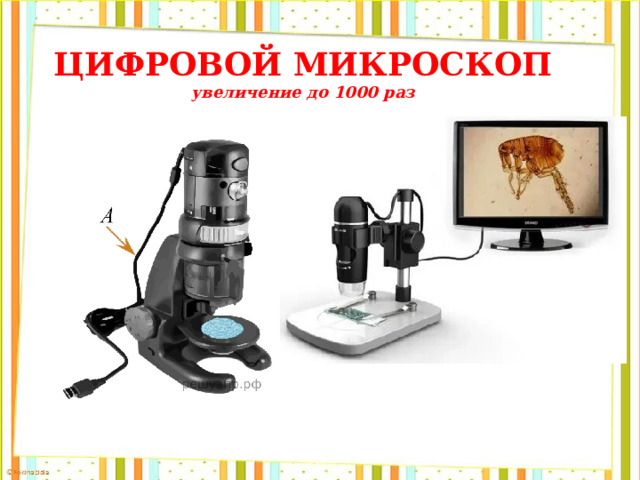

ЦИФРОВОЙ МИКРОСКОП увеличение до 1000 раз

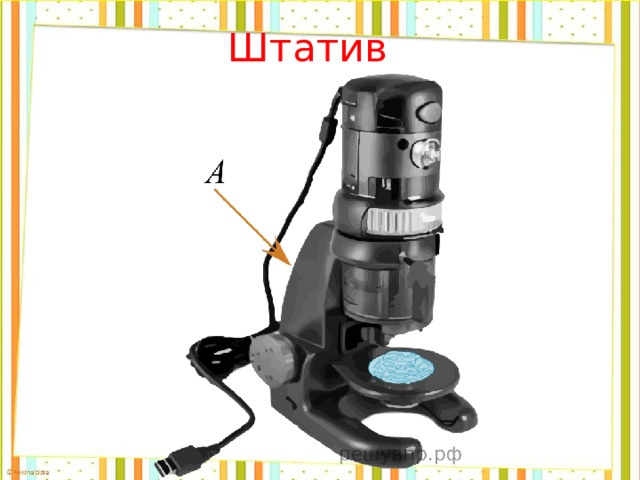

Штатив

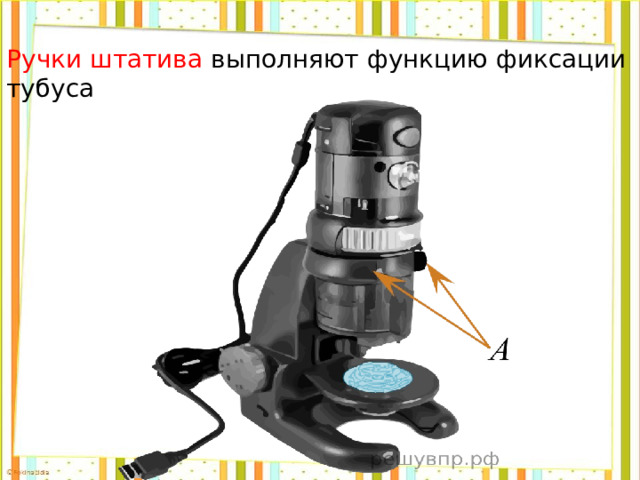

Ручки штатива выполняют функцию фиксации тубуса

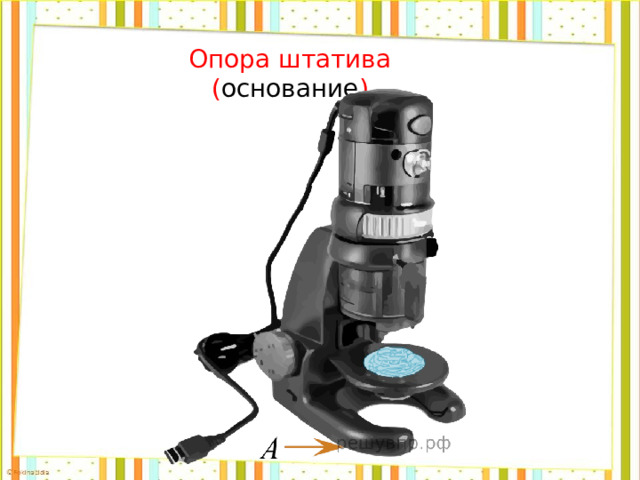

Опора штатива ( основание )

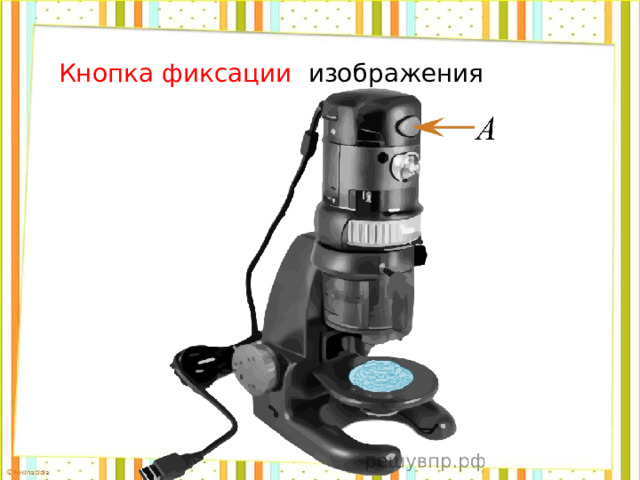

Кнопка фиксации изображения

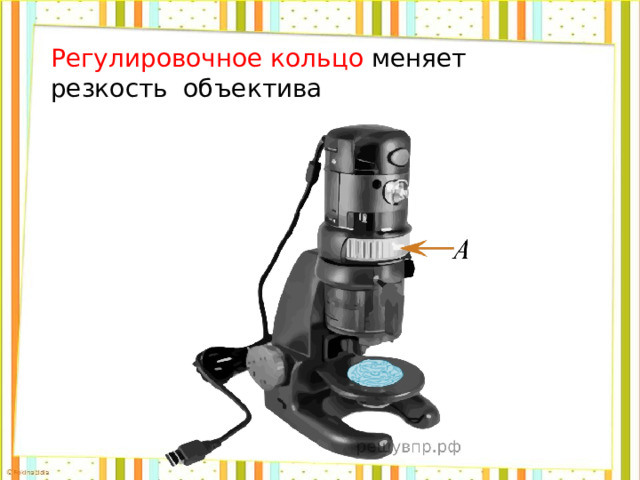

Регулировочное кольцо меняет резкость объектива

При рассматривании капли с амебами Иван сделал рисунок

Рисунок был выполнен при работе с микроскопом, на котором указано:

— увеличение окуляра  — 10;

— увеличение объектива  — 40.

Какое общее увеличение даёт данный микроскоп?

Ольга рассмотрела клетки крови лягушки под

цифровым микроскопом,

на котором было указано:

— увеличение объектива   — 60

Какое увеличение даёт данный микроскоп?

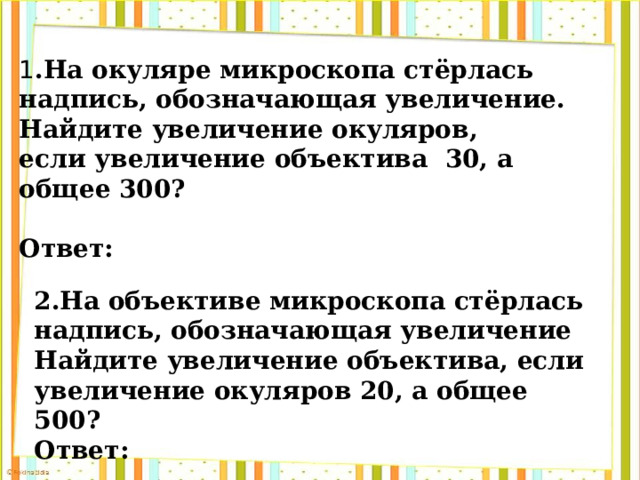

1 .На окуляре микроскопа стёрлась надпись, обозначающая увеличение. Найдите увеличение окуляров, если увеличение объектива 30, а общее 300? Ответ:

2.На объективе микроскопа стёрлась надпись, обозначающая увеличение

Найдите увеличение объектива, если увеличение окуляров 20, а общее 500?

Ответ:

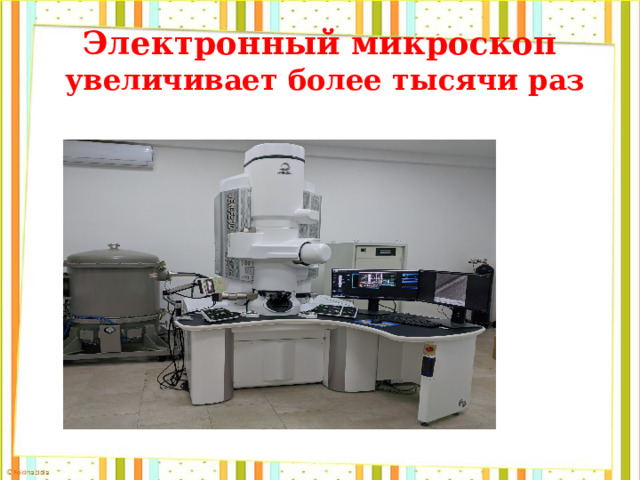

Электронный микроскоп увеличивает более тысячи раз

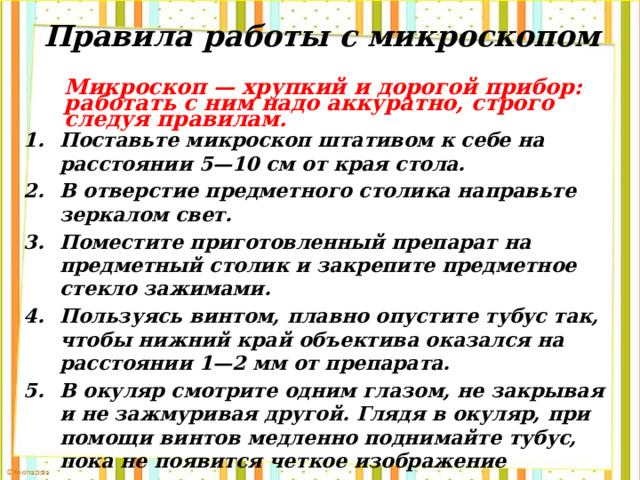

Правила работы с микроскопом

Микроскоп — хрупкий и дорогой прибор: работать с ним надо аккуратно, строго следуя правилам.

• Поставьте микроскоп штативом к себе на расстоянии 5—10 см от края стола.
• В отверстие предметного столика направьте зеркалом свет.
• Поместите приготовленный препарат на предметный столик и закрепите предметное стекло зажимами.
• Пользуясь винтом, плавно опустите тубус так, чтобы нижний край объектива оказался на расстоянии 1—2 мм от препарата.
• В окуляр смотрите одним глазом, не закрывая и не зажмуривая другой. Глядя в окуляр, при помощи винтов медленно поднимайте тубус, пока не появится четкое изображение предмета.
• После работы микроскоп уберите в шкаф

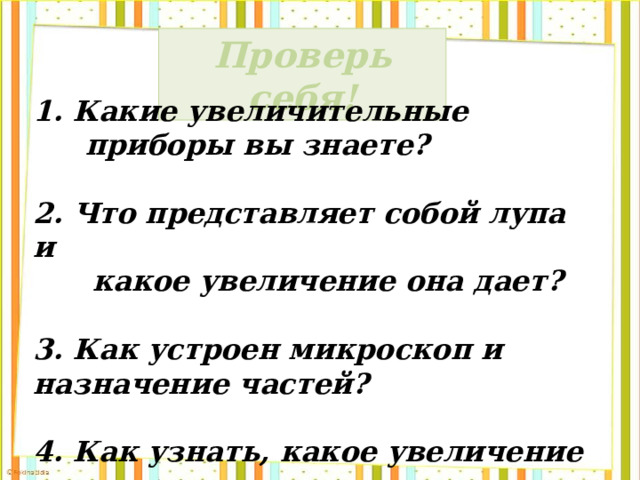

Проверь себя!

1. Какие увеличительные приборы вы знаете?

2. Что представляет собой лупа и

какое увеличение она дает?

3. Как устроен микроскоп и назначение частей?

4. Как узнать, какое увеличение дает

микроскоп?
