"Увеличительные приборы"

Увеличительные приборы

Учитель биологии МБОУ школы №16 города Сарова

Слюсарева Юлия Сергеевна

Оборудование для научных исследований: увеличительные приборы

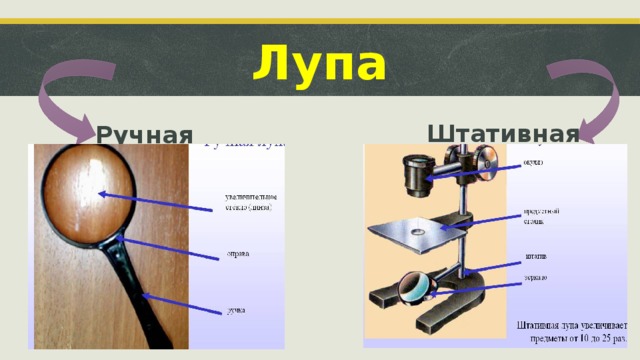

Лупа

Штативная

Ручная

Микроскоп (от греч. «микро»- малый и «скоп»- смотрю).

Оптические микроскопы

• В основе их "рабочего" материала используется обычный дневной свет.
• Предел, до которого возможно увеличение составляет около 0,2 мкм.
• Данные микроскопы способны различать частицы, соизмеримые с длиной световой волны, а максимальное увеличение составляет 2000 крат.
• В качестве источника света используют или отраженный естественный, или искусственный свет.
• Подразделяются на подвиды в зависимости от назначения: биологические, металлографические, поляризационные и так далее

Строение клетки кожицы чешуи лука

Электронные микроскопы

• Построены по принципу электронной пушки и в качестве "рабочего" элемента в них используются волновые свойства электронов.
• Максимальная величина увеличения достигает 200 тысяч крат. То есть при помощи данных микроскопов можно разглядеть частицы менее 0,5 нм.

Пыльцевое зерно подорожника. (PETER BOND / SCIENCE PHOTO LIBRARY / BARCROFT MEDIA)

Пыльца маргаритки. (PHILIPPE PSAILA / SCIENCE PHOTO LIBRARY / BARCROFT MEDIA)

Цифровые микроскопы

• Это единый комплекс, объединяющий оптическую либо электронно-лучевую системы получения данных (собственно микроскоп), систему кодирования (цифровая камера) и систему обработки данных (компьютер).
• Этот комплекс, управляемый специализированной программой, быстро и с минимальным вмешательством человека сможет выполнить практически все «стандартные» операции.
• Особенно важно то, что система может не только мгновенно передавать полученные и обработанные данные в любую точку мира, но и даже сама принимать те или иные решения .

зубной налет (увеличение в 400 раз, ширина рисунка – 10 см) – представляет собой биопленку, образованную колонизирующими бактериями, которые пытаются присоединиться к поверхности зуба.

Рентгеновские микроскопы

• Построены на принципе использования X-лучей.
• Можно увидеть объекты величиной до 2 нм, что является средней величиной между оптическими и электронными микроскопами

Сканирующие зондовые микроскопы

• Создают трехмерное изображение изучаемого объекта.
• Они способны различать частицы порядка 0,1 нм .

СЗМ-скан спор аспергилла, выращенного на чайной культуре на стеклянной подложке

Школьный световой (оптический) микроскоп

Правила работы с микроскопом

1. Микроскоп поставьте штативом к себе на расстоянии 5-10 см от края стола. Приведите микроскоп в рабочее положение, наклонив верхнюю часть штатива на 45 градусов. В отверстие предметного столика при помощи зеркала направьте свет.

2. Приготовленный препарат поместите на предметный столик и закрепите предметное стекло зажимами.

3. Пользуясь винтом, плавно опустите тубус так, чтобы нижний край объектива оказался на расстоянии 1-2 мм от препарата.

4. В окуляр смотрите одним глазом, не закрывая и не зажмуривая другой. Глядя в окуляр, при помощи винтов медленно поднимайте тубус, пока не появится чёткое изображение объекта исследования.

5. После работы микроскоп приведите в нерабочее положение и уберите в футляр.

• Микроскоп - хрупкий и дорогой прибор: работать с ним надо аккуратно, строго следуя правилам.

Рефлексия

• Что было для вас новым?

• Что было для вас интересным?

• В чем испытывали затруднение?

Сегодня на уроке мы узнали:

1. Какие увеличительные приборы используют для исследования в биологии.

2. Что представляет собой лупа и какое увеличение она дает.

3. Какие виды микроскопов существуют.

4. Как устроен микроскоп.

5. Правила работы с микроскопом.
