Виды графических моделей

Раздел 2: Компьютерная графика. Черчение. 7 класс

Разработал: учитель труда(технологии)

Мельникова . Т.Ф.

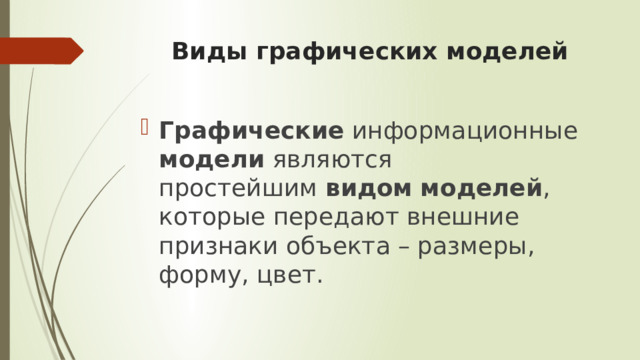

Виды графических моделей

• Графические  информационные  модели  являются простейшим  видом   моделей , которые передают внешние признаки объекта – размеры, форму, цвет.

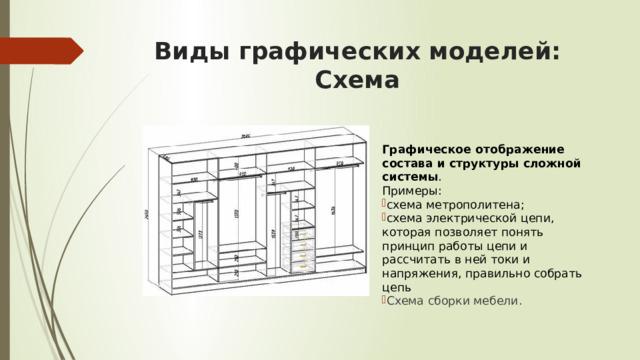

Виды графических моделей: Схема

Графическое отображение состава и структуры сложной системы .

Примеры:

• схема метрополитена;
• схема электрической цепи, которая позволяет понять принцип работы цепи и рассчитать в ней токи и напряжения, правильно собрать цепь
• Схема сборки мебели.

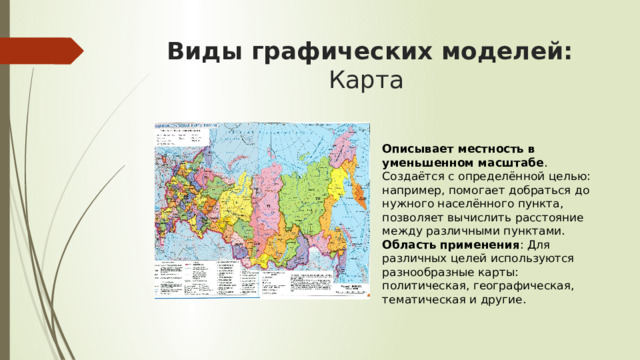

Виды графических моделей: Карта

Описывает местность в уменьшенном масштабе . Создаётся с определённой целью: например, помогает добраться до нужного населённого пункта, позволяет вычислить расстояние между различными пунктами.

Область применения : Для различных целей используются разнообразные карты: политическая, географическая, тематическая и другие.

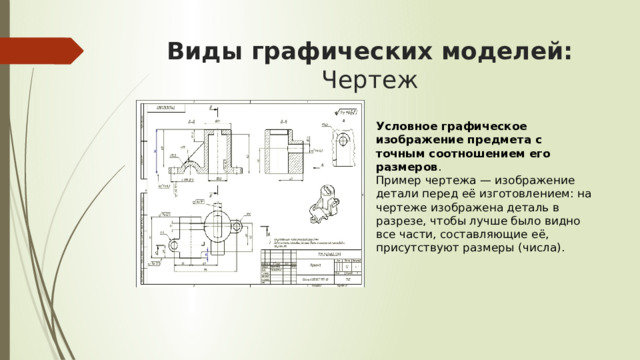

Виды графических моделей: Чертеж

Условное графическое изображение предмета с точным соотношением его размеров .

Пример чертежа — изображение детали перед её изготовлением: на чертеже изображена деталь в разрезе, чтобы лучше было видно все части, составляющие её, присутствуют размеры (числа).

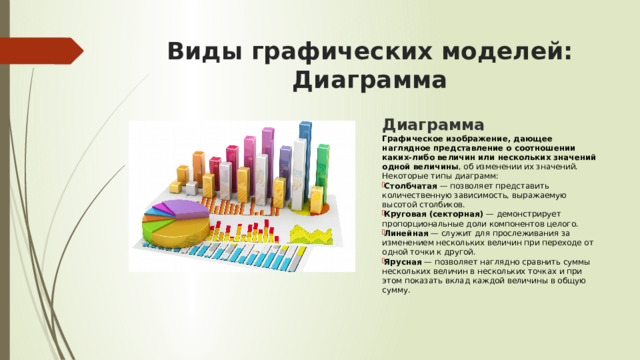

Виды графических моделей: Диаграмма

Диаграмма

Графическое изображение, дающее наглядное представление о соотношении каких-либо величин или нескольких значений одной величины , об изменении их значений.

Некоторые типы диаграмм:

• Столбчатая  — позволяет представить количественную зависимость, выражаемую высотой столбиков.
• Круговая (секторная)  — демонстрирует пропорциональные доли компонентов целого.
• Линейная  — служит для прослеживания за изменением нескольких величин при переходе от одной точки к другой.
• Ярусная  — позволяет наглядно сравнить суммы нескольких величин в нескольких точках и при этом показать вклад каждой величины в общую сумму.

Преимущества графических моделей перед другими способами передачи информации

• Наглядность . Поскольку человек с помощью зрения получает большую часть информации (порядка 70%), то по эффективности восприятия рисунок зачастую оказывается более эффективным, чем текст, формулы или устный рассказ.
• Точная передача взаимосвязей и взаимного расположения объектов, их внешнего облика . Например, сложно обозначить словами взаимное расположение нескольких городов, тогда как их изображение на карте или схеме легко считывается.
• Возможность визуализации и реализации сложных концепций и проектов . Например, 3D-модели облегчают представление сложных идей, особенно в технических, научных и архитектурных проектах.
• Упрощённая модификация чертежей . Программы 3D-моделирования позволяют легко изменять уже существующие конструкции и их чертежи, что сокращает цикл разработки.
• Интеграция с другими программами . 3D-модели содержат значительно больше технических данных, чем 2D-чертежи, что позволяет обрабатывать полученные результаты с помощью других программ, связанных, например, с анализом и производством.

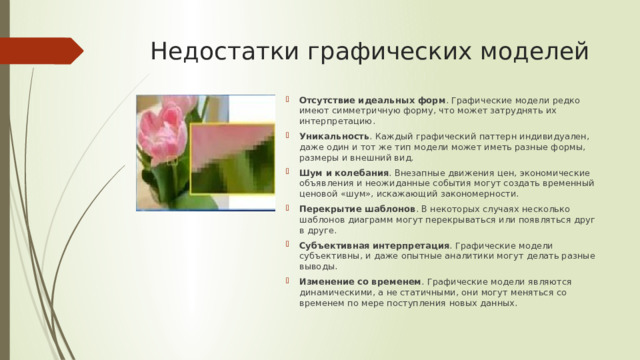

Недостатки графических моделей

• Отсутствие идеальных форм . Графические модели редко имеют симметричную форму, что может затруднять их интерпретацию.
• Уникальность . Каждый графический паттерн индивидуален, даже один и тот же тип модели может иметь разные формы, размеры и внешний вид.
• Шум и колебания . Внезапные движения цен, экономические объявления и неожиданные события могут создать временный ценовой «шум», искажающий закономерности.
• Перекрытие шаблонов . В некоторых случаях несколько шаблонов диаграмм могут перекрываться или появляться друг в друге.
• Субъективная интерпретация . Графические модели субъективны, и даже опытные аналитики могут делать разные выводы.
• Изменение со временем . Графические модели являются динамическими, а не статичными, они могут меняться со временем по мере поступления новых данных.

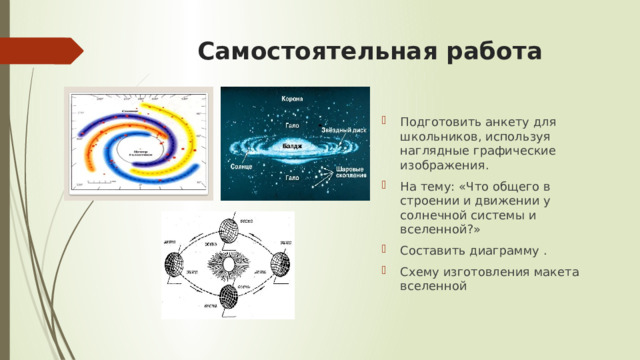

Самостоятельная работа

• Подготовить анкету для школьников, используя наглядные графические изображения.
• На тему: «Что общего в строении и движении у солнечной системы и вселенной?»
• Составить диаграмму .
• Схему изготовления макета вселенной
