Вооружение и боевая техника

ОВД. Тема №7: “Вооружение и боевая техника”

План-конспект

проведения занятий с юношами 11-го класса

по начальной военной подготовке.

ОВД. Тема № 7: «Вооружение и боевая техника».

Занятие 7.1.: «Стрелковое оружие и гранатометы».

Занятие 7.2.: «Характеристика артиллерийских систем».

Цель:

► Сформировать у учащихся начальных знаний о стрелковом оружии и гранатометах,

также об артиллерийских системах залпового огня.

Задачи урока:

Образовательные:

● Закрепить знания учащихся о назначении, боевых свойствах стрелкового оружия.

● Сформировать представления об характеристиках артиллерийских систем залпового огня.

Развивающие:

● Развивать интеллектуальные качества старшеклассников, познавательный интерес и компетенции

в области военной техники.

Воспитательные:

● Воспитывать у учащихся патриотические качества, позитивное отношение к военной службе,

привить ценностное отношение к своему Отечеству.

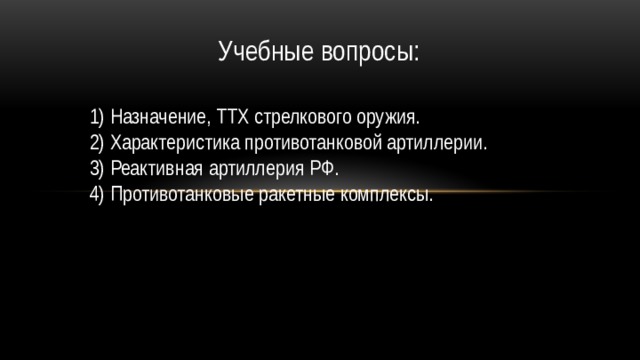

Учебные вопросы:

1) Назначение, ТТХ стрелкового оружия.

2) Характеристика противотанковой артиллерии.

3) Реактивная артиллерия РФ.

4) Противотанковые ракетные комплексы.

Стрелковое оружие

Стрелковое оружие — ствольное оружие для стрельбы пулями или другими поражающими элементами.

Оно  обычно включает в себя такие виды огнестрельного оружия, как пистолеты и револьверы, винтовки и автоматы, карабины и ружья, а также ручные пулемёты и пистолеты-пулемёты.

Стрелковое оружие состоит на вооружении, главным образом, стрелковых (пехотных) подразделений и является основным средством для поражения противника в ближнем бою на расстояниях до 1000 м с помощью метаемых элементов (пуль, дроби, гранат и т.п.), которые выбрасываются из канала ствола за счет энергии пороховых газов.

Пистолет  представляет собой портативное личное оружие, предназначенное для поражения целей на дальности до 25—50 метров. Бывает как огнестрельным, так и пневматическим.

Новейший пистолет Лебедева ПЛ-15

Пистолет ПЛ-15 разработан конструктором Дмитрием Лебедевым, работающим в концерне «Калашников».

Разработка пистолета под индексом ПЛ-14 была начата в 2014 году при активном участии известного стрелка Андрея Кирисенко, многократного чемпиона России по практической стрельбе. Целью разработки нового пистолета является создание служебного (боевого) пистолета для полиции, армии и спецслужб, а также вариантов на его базе для спортивной, практической стрельбы.

Особенности ПЛ-15:

• Пистолет имеет лучшие показатели по компактности в своем классе: толщина 28 миллиметров в районе рукоятки и 21 миллиметр в передней части.
• Емкость магазина — 15 патронов.
• Двустороннее расположение и конфигурация органов управления позволяет одинаково эффективно стрелять как с правой, так и с левой руки (притом двухсторонний не только предохранитель, но и затворная задержка!).
• Для установки навесного оборудования имеется планка Пикатинни, которая позволяет крепить на пистолете фонарь или целеуказатель.
• Ствол легко меняется. К примеру, вместо штатного ствола, не выступающего за пределы затвора, можно поставить удлиненный, с резьбой на конце для установки прибора бесшумной стрельбы.

Также пистолет Лебедева оснащен тактильным указателем наличия патрона в канале ствола – при наличии патрона в тыльной части затвора немного выступает специальный штифт, который позволяет стрелку на ощупь определить, заряжено оружие в данный момент или нет. Данное решение также повышает безопасность стрелка и окружающих при обращении с оружием.

Заместитель министра обороны России, генеральный директор Концерна «Калашников» Алексей Криворучко заявляет:

«Универсальность пистолета позволит использовать его не только как боевое оружие для армии и полиции, но и в качестве спортивного пистолета для состязаний различного класса. Для вариативности использования пистолета стрелками спецподразделений мы намерены выпускать различные варианты с изменёнными характеристиками ударно-спускового механизма, а так же произвести модификации, которые позволят использовать его в спортивных состязаниях».

Вариант пистолета Лебедева ПЛ-15К, отличающийся уменьшенными габаритами и весом. Механизм ведения огня остался без изменений. Компактная модификация пистолета создана для вооружения сотрудников полиции и МЧС.

Автомат (штурмовая винтовка)  - ручное индивидуальное автоматическое оружие, предназначенное для поражения противника в ближнем бою и способное создавать большую плотность огня, в конструкции которого учтены:

• специфические требования высокой маневренности при стрельбе с рук (малые размеры и масса),
• большой скорострельности,
• а также достаточно большая дальность эффективной стрельбы.

AH-94

Автомат Никонова

АЕК-971

Автомат Гарева-Кокшарова

ПРОТИВОТАНКОВАЯ АРТИЛЛЕРИЯ

– вид ствольной артиллерии, предназначенный для поражения танков и другой бронированной техники. На вооружении противотанковой артиллерии состоят противотанковые пушки, безоткатные орудия и ПТУР.

Зародилась во время Первой мировой войны после появления танков.

Реактивная система залпового огня

РСЗО — комплекс вооружения, включающий многозарядную пусковую установку и реактивные снаряды, а также вспомогательные средства, такие, как транспортная или транспортно-заряжающая машины и другое оборудование.

Торнадо-С

РСЗО относится к реактивному оружию, такие системы состоят на вооружении сухопутных войск, военно-воздушных сил и военно-морских флотов многих стран.

Одной из основных задач РСЗО военные специалисты считают борьбу с танками и другими бронированными машинами.

Торнадо-Г

Новое поколение реактивных систем залпового огня носит название «Торнадо».

Это полностью унифицированные по шасси пусковые установки на базе четырехосных тягачей БАЗ-6950:

• «Торнадо-Г» со стволами для реактивных боеприпасов калибра 122 миллиметра,
• «Торнадо-С» калибра 300 миллиметров.

Они способны использовать для стрельбы боеприпасы для систем  «Град»  и  «Смерч».   И фактически являются их современными наследниками. С одним лишь «но». Они точнее, дальнобойнее и применяют новые типы боеприпасов - например, ракеты с головками индивидуального наведения. Благодаря им, «Торнадо» перестанет работать по площадям, став по-настоящему современным высокоточным оружием. Но об этом, ни конструкторы, ни представители Минобороны не говорят. И у современных «Катюш» бывают тайны .

Торнадо-Г

Работы по модернизации РСЗО «Град» стартовали еще в восьмидесятых годах. Впервые обновленная боевая машина была опробована на полигоне в 1998 году. Тем не менее, в течение нескольких следующих лет модернизированная система залпового огня по ряду причин, прежде всего экономического характера, не могла дойти до серийного производства. В 2013 году РСЗО «Торнадо-Г» была официально принята на вооружение сухопутных войск.

Торнадо-Г

Торнадо-С

До 2020 года должно завершиться перевооружение реактивных артиллерийских бригад с дальнобойных систем "Смерч" на модернизированные "Торнадо-С" крупного калибра. Модификация, направленная на максимальную автоматизацию огня, представляет собой дальнейшее развитие «Смерча» и с 2017 года поступает на вооружение. Контракт на поставки этой системы и новых реактивных снарядов к ней был подписан на форуме «Армия-2016». В 2015-м РСЗО прошла государственные испытания.

ПТРК

Метис

Корнет

ПТРК из средств борьбы с бронетехникой противника эволюционировали до одного из наиболее многофункциональных видов высокоточного оружия. Благодаря способности поражать широкую номенклатуру целей (в том числе и воздушных) ПТРК стали эффективным резервом общевойсковых командиров и одним из наиболее массовых видов вооружений.

ПТРК предназначены для поражения прежде всего бронированных целей. Хотя их применяют и по другим объектам.

ПТРК «Метис»

Был принят на вооружение советской армии в 1978 году. Комплекс является средством противотанковой обороны ротного звена и обладает полуавтоматическим командным наведением по проводам. ПТРК был создан тульским КБ Приборостроения.

Метис-М1 — его дальнейшее развитие с увеличенной дальностью стрельбы и бронепробиваемостью, а также возможностью применения боеприпасов с термобарической боевой частью.

Метис-М1

ПТРК «Корнет»

Разработка «Корнета» началась еще в 1988 году. Но на вооружение армии ПТРК поступил лишь спустя десять лет, в 1998 году. Такой временной разрыв вызван понятными причинами: перестройка и тотальное безденежье отечественной оборонки.

Этот ПТРК разрабатывался на базе комплекса танкового управляемого вооружения «Рефлекс», сохранив его основные компоновочные решения.

На базе комплекса «Корнет» в настоящее время КБ приборостроения разработало универсальную башенную установку «Кливер», которая может устанавливаться на бронетранспортерах БТР-80 и БМП-1, катерах и сторожевых кораблях.

Башня имеет:

• четыре пусковых установки ПТУР «Корнет»,
• 30-мм автоматическую пушку 2A72 (дальность стрельбы 4000 м, скорострельность 350–400 выстрелов в минуту).

Общий вес башни – около 1500 кг, включая боеприпасы и ракеты. Система управления включает баллистический компьютер, приборы ночного видения, лазерный дальномер и систему стабилизации.

МОУ”Владимировская ОШ – детский сад”

ПРЕЗЕНТАЦИЮ ПОДГОТОВИЛ:

ВОЕННЫЙ РУКОВОДИТЕЛЬ:

Гоян Николай Николаевич

2019 г.
