Задание для студентов Гр 304 К. на 28.04.25 «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Гр 304 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 28.04.2025г. Задание выполнить до 30.04.2025г

Раздел: Организация работ по ремонту и регулировке пускорегулирующей аппаратуры

Тема: Виды и объем работ по ремонту и регулировке аппаратов защиты.

Задание.

I. Повторить тему: Назначение, разновидности, устройство, принцип действия аппаратов защиты.

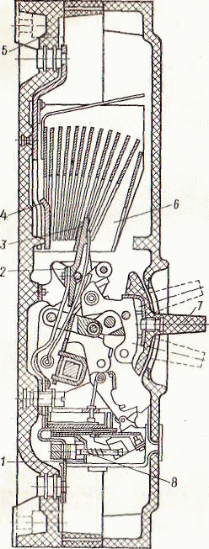

Рассмотрим устройство наиболее часто применяемых автоматов А-3100 (рисунок).

Автомат А-3100 1 - электромагнитный расцепитель; 2 - гибкое соединение; 3 и 4 - подвижный и неподвижный контакты; 5 - основание; 6 - пластины дугогасительной камеры; 7 - кнопка; 8 - тепловой расцепитель

II. Изучить тему Техническое обслуживание и ремонт автоматических аппаратов защиты.

Во время эксплуатации повреждаются чаще всего контакты, пружины и отключающие механизмы. Дефекты деталей выражаются в износе и оплавлении поверхностей контактов, ослаблении или поломке пружин; нарушении регулировки механизма автоматов. Ремонт автоматов начинают со снятия дугогасительных камер с соблюдением осторожности, чтобы не повредить находящиеся внутри камер пластины решетки дугогасительного устройства. Стальные омедненные пластины осторожно очищают от нагара деревянной палочкой или мягкой стальной щеткой, промывают ветошью, смоченной в растворителе, и протирают чистыми тряпками. Трещины и поломки дугогасительных камер и решеток склеивают клеем БФ-2, а щели с наружной стороны дугогасительных камер заклеивают тонким электрокартоиом (во время склеивания необходимо следить за тем, чтобы подтеки клея не оставались на внутренней поверхности изоляционного материала дугогасительных камер). Неисправные решетки заменяют новыми. Дугогасительные контакты автоматов при ремонте промывают, опиливают напильником, стараясь снять наименьшее количество меди; при их сильном повреждении (более 30 % размера контактов) - заменяют новыми.

Регулировку работы контактной системы автомата проводят путем одновременного касания главных, а затем промежуточных и дугогасительных контактов. При регулировке контакты перемещают так, чтобы возросло контактное нажатие. Необходимо следить в этом случае за тем, чтобы растворы и провалы оставались в допустимых пределах. Раствор контактов - это кратчайшее расстояние между неподвижным и подвижным контактами при их разомкнутом положении. Провал контакта - расстояние, на которое может сместиться место касания подвижного контакта с неподвижным из положения полного замыкания.

Контактная система регулируется таким образом, чтобы в момент касания дугогасительных контактов 3 (рисунок 2) зазор между подвижным и неподвижным промежуточными контактами был не менее 5 мм, а в момент касания промежуточных контактов зазор между подвижным о и неподвижным 7 главными контактами был не менее 2,5 мм. Провал главных контактов должен быть не менее 2 мм во включенном положении автомата. В отключенном положении автомата раствор дугогасительных контактов должен быть не менее 65 мм.

От качества регулировки на одновременное замыкание контактов зависит электрический износ контактных поверхностей. При ремонте автоматов проверяют начальное и конечное нажатие контактной системы. Начальным нажатием является усилие, создаваемое контактной пружиной в точке первоначального касания. При недостаточном начальном нажатии может произойти приваривание контактов, а при увеличенном - нарушится четкость срабатывания аппарата. Нажатие должно быть в пределах 50 - 60 кН. Конечным нажатием является усилие, создаваемое контактной пружиной в точке конечного касания при полностью включенном контакторе. Эта величина должна быть в пределах 90 - 100 кН.

Начальное и конечное контактное нажатие у автоматов измеряют динамометром. С помощью петли и динамометра оттягивают контакт 7 от контактодержателя 10. О начале деформации пружины судят по перемещению полоски тонкой бумаги, предварительно заложенной между контактодержателем и контактом. В некоторых случаях, когда способом вытягивания полоски по каким-либо причинам пользоваться неудобно, используют другие приемы для определения момента отсчета показания динамометра.

При ремонте автоматов проверяют правильность расположения рычагов на отключающем валике и зазор между рычагом валика и бойком расцепителя, который должен быть 2-3 мм. Проверяют и ремонтируют также и другие детали автомата: плавкую вставку предохранителя, сохранность резисторов, состояние блок-контактов, качество подсоединения проводов или кабелей и др. После ремонта проверяют легкость хода подвижных контактов, отсутствие касания подвижными контактами стенок дугогасительных камер. Для проверки взаимодействия деталей автомат медленно включают и отключают вручную 10-15 раз, а затем под напряжением (без нагрузки) 5-10 раз. После этого проверяют и устанавливают требуемые токи уставок максимальных расцепителей и испытывают при номинальной нагрузке по нормам, рекомендованным заводом-изготовителем.

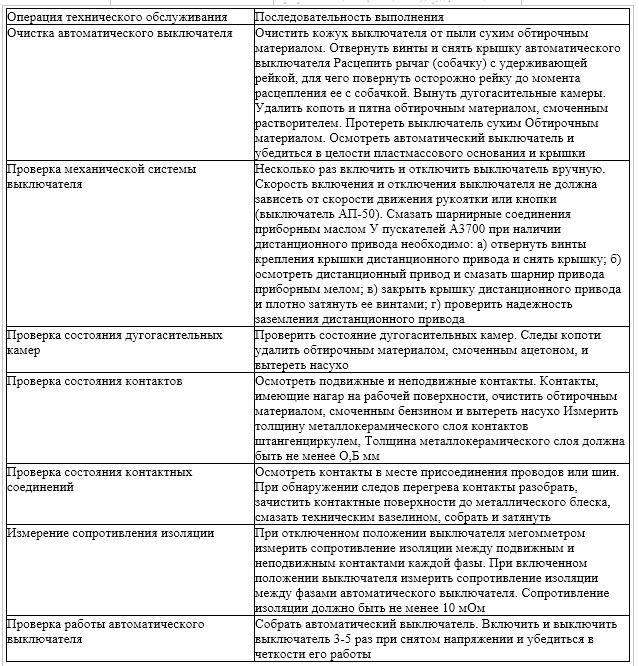

Последовательность технологических операций технического обслуживания и ремонта автоматических аппаратов защиты представим в таблице

III. В лекционную тетрадь выполнить таблицу последовательности технологических операций ТО и ремонта автоматических аппаратов..

Литература: А.Ф. Зюзин «Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий» М. 2021. 415с
