Знакомство с NetCracker Professional.

Практическая работа № 6

Знакомство с NetCracker Professional.

Цель занятия:
        познакомиться с графическим интерфейсом пользователя (GUI).;
        определить все элементы главного окна приложения NetCrackerProfessiona;
        изучить средства и способы доступа к инструментам и режимам.

Запустите пакет NetCrackerProfessional из меню Пуск рабочего окна Windows.


Откроется главное окно приложения (рис.1.1). Помимо главного меню и приборных панелей главное окно NetCrackerProfessional содержит 3 панели: браузер, рабочую область и панель изображения. Когда вы начинаете работу рабочая область содержит пустой сайт Net1. Панель изображений заполнена изображениями устройств и приложений выбранного входа базы данных.

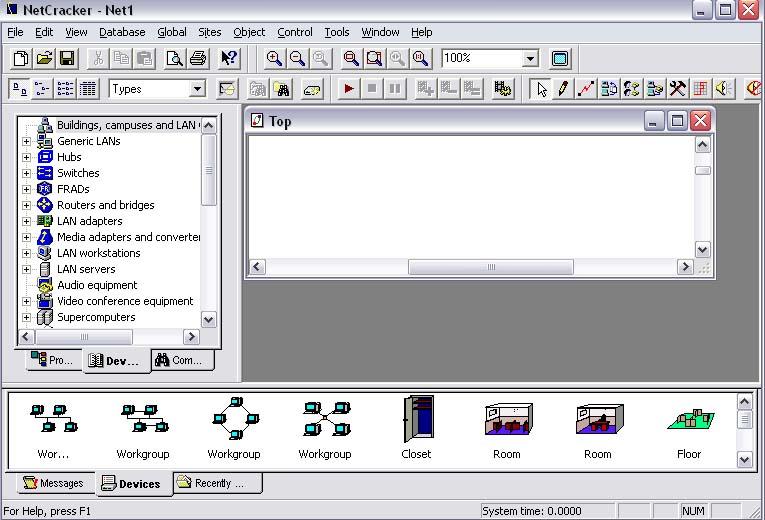

Рис.1.1 – Главное окно NetCracker Professional.


Откройте файл NetCracker Professional (.NET). Для этого в меню File выберите Open. Появится диалоговое окно открытия файла (см. рис 1.2).

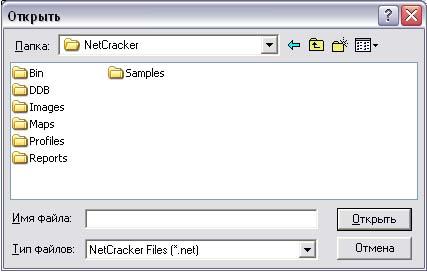

Рис.1.2 - Операция «Открыть файл»


1.Дважды кликните на папке Samples и выберите файл Techno.net.
Окно сайта отобразится в рабочей области.

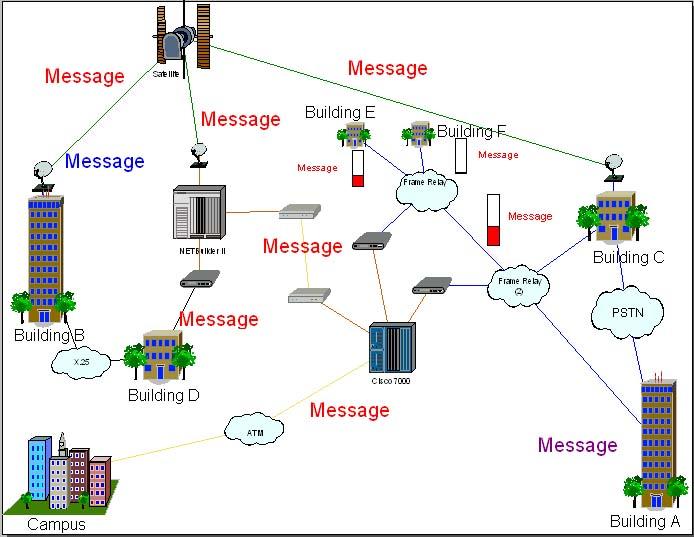

Рис.1.3 - Окно сайта

2. Разверните окно на весь экран. Увеличьте нужную область, нажав на
3. В окне браузера выберите  и нажмите на «+».
4. ВыберитеBackbone Routers, затемCisco Systems.
5. Для выбора устройства выберите пункт Cisco 7010.
6. Спускайтесь по списку до LAN адаптеров. В пункте LAN адаптеры выберите
   Ethernetlisting, затем папку 3COMCorp.
7. Выберите Fast EthernetLink 10/100 PCI.

Рис.1.4 - Изображение сетевой карты FastEthernetLink 10/100 PCI.

 8. Найдите панель Database:


9. Чтобы изменить вид, выберите .
    Изображения устройств уменьшатся и появится дополнительная информация:


 10. Измените режим браузера, нажав на приборной панели Vendor.
      База данных сортируется в алфавитном порядке по названию поставщика.


Рис.1.5 - Браузер устройств, выровненный по имени поставщика.


11. Теперь выберите Fast EtherLink 10/100 PCI
       (путь: 3Com Corp =LAN adapxers = Ethernet).
 12. Обратите  внимание на 3 закладки внизу панели изображений.
      Щелкните на закладке RecentlyUsed (недавно использовавшихся элементов) в панели изображений. Теперь панель изображений отображает изображения устройств, связанных с отображаемым в рабочей области проектом.
      По мере того, как Вы строите модель сети, NetCracker сохраняет копию каждого изображения устройства, которое Вы включаете в проект.
      Когда необходимо создать проект, используя однотипные устройства, можно выбирать их из списка недавно использовавшихся устройств.
13. Так как у нас имеется открытый проект NetCracker, давайте рассмотрим его  подробнее какие устройства используются в проекте Techno.net.
      Дважды щелкните на маршрутизаторе Cisco 7000, расположенном в центре рабочей области.
      На экране отобразится следующее окно:

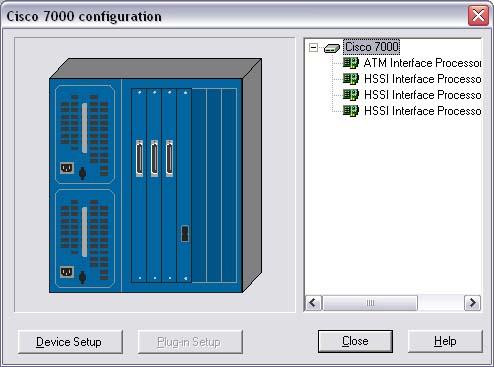

Рис.1.6 - Диалог конфигурации.


• чтобы выбрать процессор HSSI интерфейса, на панели выбора, ниже имени прибора нажмите на первом значке.

• теперь выберите Eachslot на изображении устройства. При выборе каждой части он высвечивается и на изображении устройства, и на панели выбора.

• для доступа к информации об этой части используйте один из методов.

a) на панели выбора кликните TAXI процессора АТМ интерфейса,
    нажмите правую кнопку и выберите меню Свойства.
b) на панели выбора кликните TAXI процессора АТМ интерфейса, нажмите кнопку Setup.
c) на изображении устройства кликните TAXI процессора АТМ интерфейса, нажмите кнопку Setup.

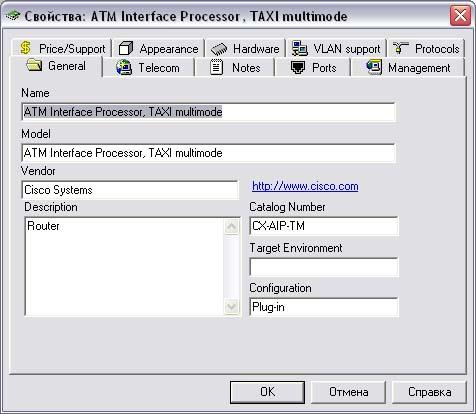

Рис.1.7 - Окно настройки встроенного устройства.


• в свойствах выберите вкладку Protocol для того, чтобы видеть разрешенные протоколы,

•  чтобы закрыть диалог, нажмите Cancel или OK. Теперь вы снова в диалоге конфигурации,

• чтобы увидеть, как устроен Cisco 7000, нажмите кнопку установки устройства и выберите вкладку Port, чтобы видеть, сколько портов используется и сколько - нет, затем закройте диалог Свойства.

Замечание: не закрывать окно конфигурации!

• далее вставим другую часть в устройство. Нажмите недавно используемые вкладки на панели изображения, спускайтесь по ней до ATM InterfaceProcessor, DS3. Нажмите на ATM InterfaceProcessor, чтобы выбрать его, выделите его левой кнопкой мыши и тяните в диалог конфигурации до тех пор, пока мышь не будет над открытой щелью в изображении устройства, затем отпустите кнопку мыши.

Замечание: когда вы выбираете часть, курсор показывает, куда она не может быть помещена ( ). Если вы перетаскиваете его к открытому слоту курсор меняется на , показывая что эта часть может быть вставлена сюда.

Закройте диалог конфигурации, нажав кнопку Close

          Используйте те же методы для просмотра информации о других устройствах проекта.

 14. Для получения дополнительной  информации  поместите курсор мыши на объект,
       задержите его ненадолго и увидите, подсказку. Ее  можно услышать, используя команду Say.

Замечание: если у вас нет звуковой карты эти команды буду отключены.

 15. Для определения типов соединения между устройствами из меню View выберите команду      MediaColors.  Чтобы изменить цвет, необходимо выбрать нужный пункт.

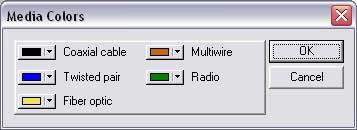

Рис.1.8 - Диалог Media  Color.


14. Вы можете получить информацию о сети с помощью отчетов проекта (в пункте меню Tools ),   для этого выберите подменю Report).
a) чтобы выбрать команду BridgesandRouters нажмите кнопку Next в ReportWizard, затем Finish.
    Сообщение находится в рабочей области.


Рис.1.9. - Панель сообщений.


b) экспортируйте  копии в отчет, для чего нажмите кнопку Export, затем заполните поля
    Format и Destination (рис.1.10).и нажмите кнопку OK.

Замечание: при выборе экспорта все ваши установки сбрасываются. Перед его выбором нужно сохранить текущие установки, нажав кнопку Save.

c) чтобы перерисовать окно сайта, в меню Window выберите TopWindow.

d) закройте все сообщения, нажав на

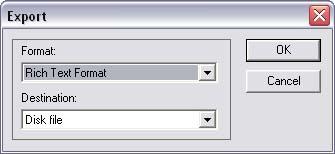

Рис.1.10. - Диалог экспорта.


 17. Чтобы закрыть проект Techno.net. не сохраняя его выберите в меню File команду Close.
       При вопросе о сохранении ответьте «нет».

 18. Далее можно:

• закрыть NetCracker, выбрав в меню File команду Exit,

• перейти к Уроку 2.
