Разработка графической документации.

План урока

Тема: Разработка графической документации. Дизайн изделия

Ход урока

Графические и текстовые доку­менты, содержащие сведения о конструкции изделия, называют­ся конструкторской документа­цией.

К конструкторской документации относятся:

• чертеж общего вида, опреде­ляющий конструкцию изделия и взаимодействие его составных ча­стей;

• сборочный чертеж, необходи­мый для сборки и соединения де­талей;

• чертеж детали, содержащий изображение детали и другие дан­ные, необходимые для ее изготов­ления;

• спецификация - документ, определяющий состав сборочной единицы;

• схема, в которой указаны со­ставные части изделия в виде ус­ловных обозначений;

- инструкция, включающая пра­вила и указания по изготовлению изделия и его сборке.

Правила построения изображений предметов на технических чертежах

При получении проекций используют горизонтальную, фронтальную и профильную проекцию предмета, однако для изображений сложных предметов иногда трех проекций бывает недостаточно. В этом случае для точного определения формы предмета строят более трех изображений, выбирая за плоскости проекций шесть граней куба. Предмет располагают внутри куба и проецируют на его внутренние грани, которые потом разрезаются по ребрам, разворачиваются и условно совмещаются все в одной плоскости. Проекции в техническом черчении называются видами. Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

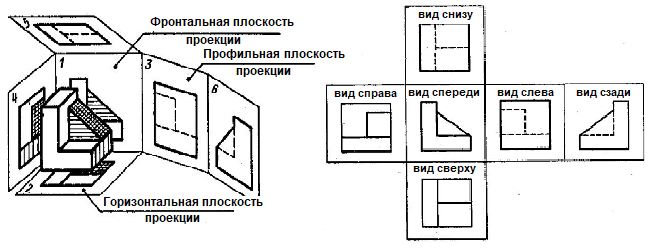

Установлены следующие названия видов, получаемых на плоскостях проекций:

1 – спереди (главный вид), 2 – сверху, 3 – слева, 4 – справа, 5 – снизу, 6 сзади.

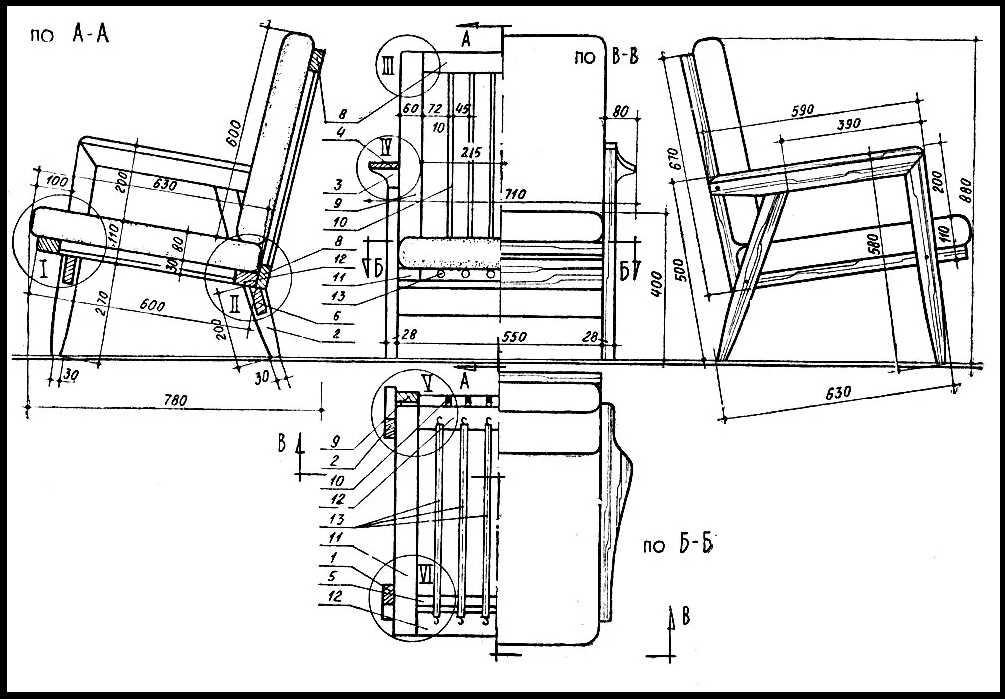

Для изображения внутреннего устройства предмета применяют разрезы и сечения.

Графические и текстовые доку­менты, определяющие технологи­ческий процесс изготовления изде­лия, составляют технологическую документацию.

Основными технологическими документами являются карты: технологическая, операционная и другие.

Технологическая карта - доку­мент, в котором описан весь про­цесс обработки деталей и изделий с указанием технологических опе­раций, применяемых материалов, конструкторской документации, инструментов и оборудования.

.

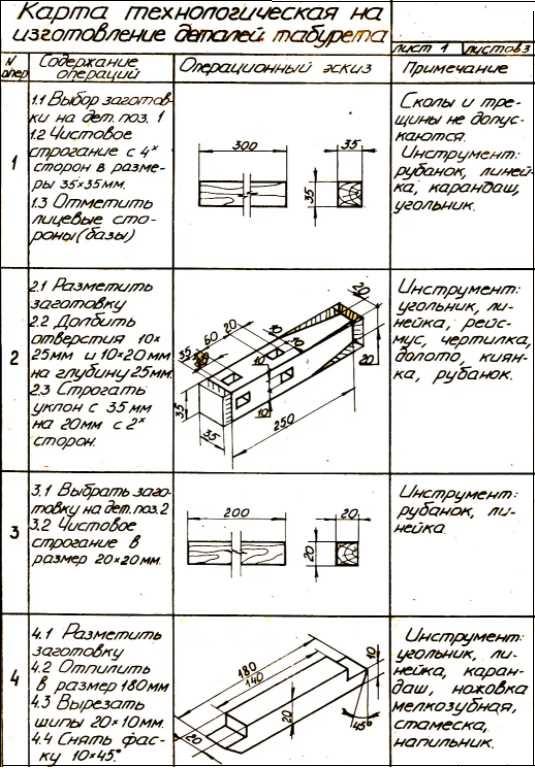

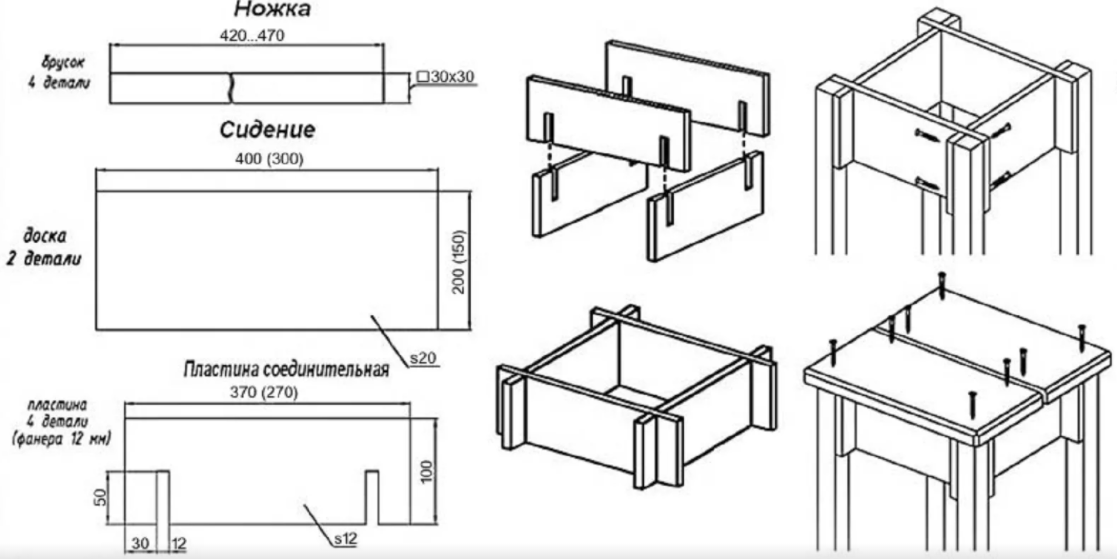

Изучите технологическую карту на изготовление табурета.

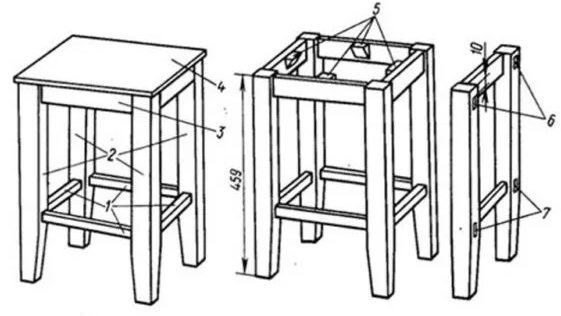

1 – проножки, 2 – ножки, 3 – царга, 4 – крышка, 5 – кронштейны, 6-7 – гнезда

При изготовлении изделия рассматривается несколько вариантов и выбирается наиболее технологичный и экономичный .

Вопросы самоконтроля

1. Сформулируйте правила составления и оформления технической документации.

1. Опираясь на конструктор­скую документацию, составьте технологическую карту изготов­ления одной из деталей разра­ботанного предмета мебели.

2. В чем заключается суть технологической документации ?

3. Какие функции она выполняет?

4. Что включает в себя технологическая карта изготовления изделия?

5. Можно ли при разработке изделия обойтись без технической документации?

6. Как вы думаете, какова цель создания графической документации.

Составьте необходимую конструкторскую докумен­тацию для собственного изделия (предмета мебели).

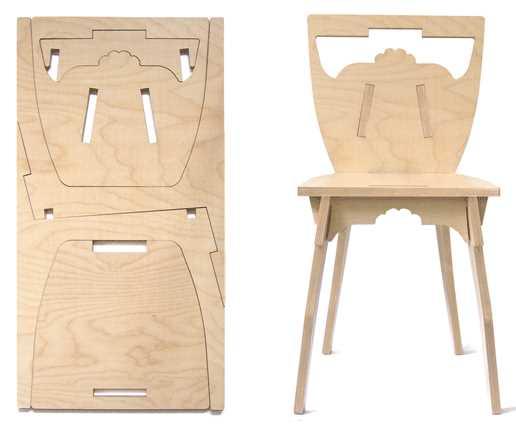

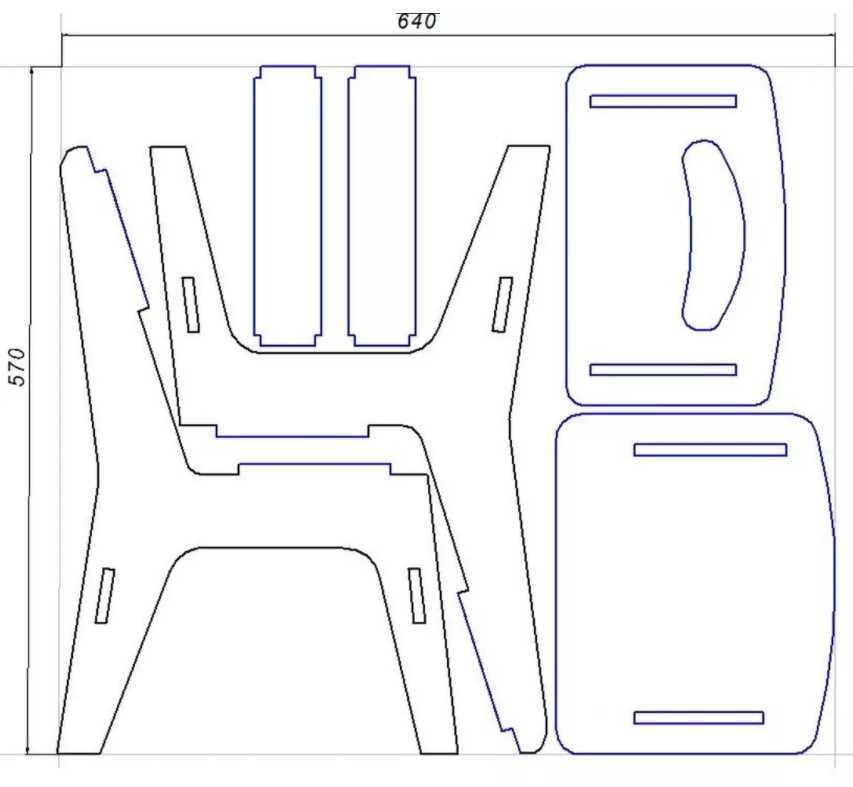

Безотходный раскрой заготовки

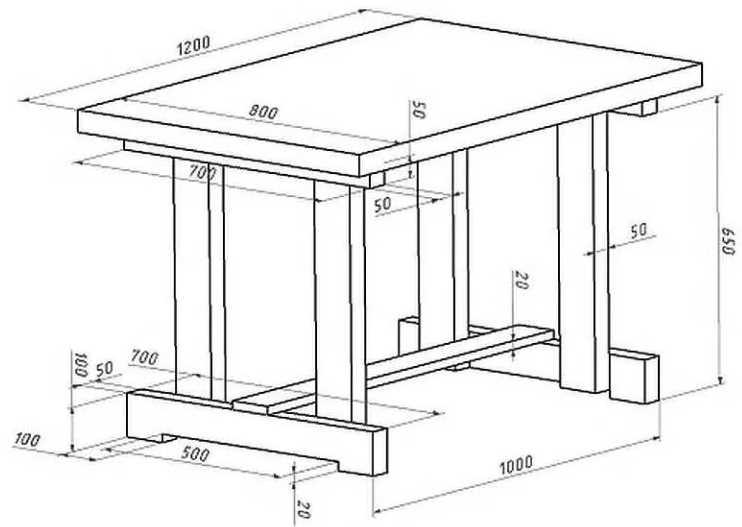

Стол для дачи

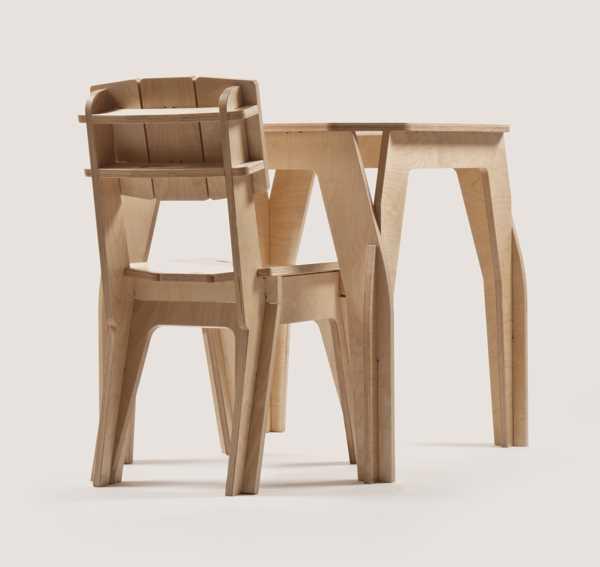

Безотходное и малоотходное производство мебели
