Математические головоломки. Гексафлексагоны

Интересный материал о флексагонах. Увлекательное и популярное дело.

Сейчас в интернете можно найти много информации по данной теме: мастер-классы, видеоролики, статьи. Думаю, этот материал один из самых интересных и полезных для поклонников математических головоломок.

Флексагоны — это многоугольники, сложенные из полосок бумаги прямоугольной или более сложной, изогнутой формы, которые обладают удивительным свойством: при перегибании флексагонов их наружные поверхности прячутся внутрь, а ранее скрытые неожиданно выходят наружу.

Как-то раз Артур X. Стоун, двадцатитрехлетний аспирант из Англии, изучавший математику в Принстоне, обрезал листы американского блокнота, чтобы подогнать их под привычный формат. Желая немного развлечься, Стоун принялся складывать из отрезанных полосок бумаги различные фигуры. Одна из сделанных им фигур оказалась особенно интересной. Перегнув полоску бумаги в трех местах и соединив концы, он получил правильный шестиугольник (рис. 1).

Рис. 1 - Тригексафлексагон складывают из полоски бумаги, предварительно размеченной на 10 равносторонних треугольников (а). Полоску перегибают по линии db и переворачивают E). Перегнув полоску еще раз по линии cd, расположим ее концы так, чтобы предпоследний треугольник оказался наложенным на первый (в). Последний треугольник нужно подогнуть вниз и приклеить к оборотной стороне первого треугольника (г). Как сгибать трифлексагон, показано на рис. 3. Развертку трифлексагона нужно перечертить и вырезать из полоски достаточно плотной бумаги шириной около 3–4 см.

Взяв этот шестиугольник за два смежных треугольника, Стоун подогнул противоположный угол вниз так, что его вершина совпала с центром фигуры. При этом Стоун обратил внимание на то, что, когда шестиугольник раскрывался словно бутон, видимой становилась совсем другая поверхность. Если бы обе стороны исходного шестиугольника были разного цвета, то после перегибания видимая поверхность изменила бы свою окраску. Так был открыт самый первый флексагон с тремя поверхностями. Для проникновения в тайны «флексологии» был организован «Флексагонный комитет». Кроме Стоуна, в него вошли аспирант-математик Бриан Таккермен, аспирант-физик Ричард Фейнман и молодой преподаватель математики Джон У. Тьюки.

Постоянные модели были названы гексафлексагонами: «гекса» — из-за шестиугольной формы, «флексатонами» — из-за их способности складываться. Первый построенный Стоуном флексагон был назван тригексафлексагоном, так как у него были три поверхности. Вторая не менее изящная модель Стоуна получила название гексагексафлексагона (первое «гекса» — шесть — также означает число поверхностей этой модели).

Чтобы сложить гексагексафлексагон, берут полоску бумаги (великолепным материалом для изготовления гексагексафлексагонов может служить лента для кассовых аппаратов), разделенную на 19 равносторонних треугольников. В треугольники с одной стороны нужно вписать в указанном на рис. 2 порядке цифры 1, 2, 3.

Девятнадцатый (последний) треугольник остается незаполненным.

Треугольники на обратной стороне следует в соответствии со схемой на рис. 2 пронумеровать цифрами 4, 5, 6. После этого полоску складывают так, чтобы треугольники на ее обратной стороне, имеющие одинаковые цифры, оказались наложенными друг на друга — 4 на 4, 5 на 5, 6 на 6. В результате у нас получится заготовка сагексафлексагона, показанная на рис. 2, б. Перегнув ее по линиям аЬ и cd (рис. 2, б), получим шестиугольник. Остается лишь подвернуть вниз торчащий вправо пустой треугольник и приклеить его к пустому треугольнику на нижней стороне полоски. Проделать все эти операции намного легче, чем описать.

Рис. 2 - Гексагексафлексагоны складывают из полоски бумаги, разделенной на 19 равносторонних треугольников (а). Треугольники на одной стороне полоски обозначены цифрами 1, 2, 3; треугольники на другой стороне — цифрами 4, 5, 6. Вместо цифр треугольники можно раскрасить в различные цвета (каждой цифре должен соответствовать только один цвет) или нарисовать на них какую-нибудь геометрическую фигуру. Как складывать полоску, ясно из рисунка. Перегибая гексагексафлексагон, можно увидеть все шесть его разворотов.

Если все сделано верно, то во всех треугольниках на видимой стороне шестиугольника должна стоять цифра 1, а во всех треугольниках на обратной стороне — цифра 2. В таком виде сафлексагон готов к перегибаниям. Взявшись за два смежных треугольника (рис. 3), согнем шестиугольник по общей стороне этих треугольников и подогнем противоположный угол флексагона. При этом откроются треугольники с цифрами 3 или 5. Перегибая флексагон наугад, можно без труда обнаружить и остальные поверхности.

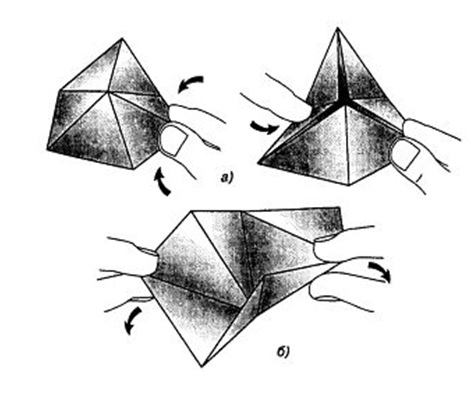

Рис. 3 - Чтобы «открыть» тригексафлексагон, его нужно одной рукой взять за два соседних треугольника, примыкающих к какой-нибудь вершине шестиугольника (а), а другой рукой потянуть за свободный край двух противоположных треугольников (б). Если флексатон не открывается, нужно попробовать ухватить его за два других треугольника. При открывании шестиугольник выворачивается наизнанку, и наружу выходит поверхность, которая ранее скрывалась внутри.

Однако поверхности с цифрами 4, 5 и 6 найти несколько труднее, чем поверхности с цифрами 1, 2 и 3. Иногда вы будете блуждать по замкнутому кругу: сколько бы вы ни бились, перед вами будут открываться лишь одни и те же уже успевшие надоесть вам поверхности.

Таккерман довольно быстро нашел простейший способ выявления всех поверхностей любого флексагона: держа флексагон за какой-нибудь угол, следует открывать фигуру до тех пор, пока она «открывается», а затем переходить к следующему углу. Этот метод, известный как «путь Таккермана», позволяет увидеть все шесть разворотов гексагексафлексагонов за один цикл из 12 перегибаний. Поверхности с цифрами 1, 2 и 3 будут появляться в три раза чаще, чем поверхности с цифрами 4, 5 и 6. Путь Таккермана удобно изображать в виде схемы, представленной на рис. 4.

Рис. 4 Схема «пути Таккермана» на гексагексафлексагоне.

Стрелки указывают, в каком порядке становятся видимыми поверхности флексагона. Схемы такого типа пригодны для исследования любой разновидности флексагонов. Если модель перевернуть, то путь Таккермана будет изображаться той же схемой, но направление ее обхода будет противоположным.

Удлиняя цепочку треугольников, можно делать флексагоны с 9,12,15 и даже большим числом поверхностей. Таккерман ухитрился даже изготовить действующую модель флексагона с 48 поверхностями! Он также обнаружил, что из зигзагообразной полоски бумаги (то есть из полоски с зубчатым, а не прямым краем) можно сложить тетрагексафлексагон (с четырьмя поверхностями) и пентагексафлексагон (с пятью поверхностями).

Существует три различных гексагексафлексагона: первый складывают из прямой полоски бумаги, второй — из полоски, предварительно сложенной в виде шестиугольника, и третий — из полоски, форма которой напоминает лист клевера. Разновидностей декагексафлексагона (с девятью поверхностями) намного больше — их 82.

Заготовки для всех 82 типов декагексафлексагонов имеют вид бумажных полос, сложенных самым причудливым образом. В принципе можно построить флексагон с любым числом поверхностей, но если поверхностей больше 10, то число разновидностей флексагонов катастрофически возрастает. Кстати, все флексагоны с четным числом поверхностей делаются из двусторонних полос, а флексагоны с нечетным числом поверхностей, подобно листу Мёбиуса, имеют лишь одну сторону.

Полная математическая теория флексагонов была разработана в 1940 году Тьюки и Фейнманом. Помимо всего прочего, теория указывает точный способ построения флексагона с любым числом сторон, причем именно той разновидности, которая требуется. В своем полном виде эта теория так никогда и не была опубликована, хотя отдельные ее части впоследствии были открыты заново другими математиками. Среди энтузиастов «флексологии» следует назвать отца Таккермана, известного физика Луи Таккермана.

Прежде чем приступать к изготовлению флексагона, полезно несколько раз перегнуть в обе стороны его развертку по всем линиям сгиба. Это намного облегчает последующие манипуляции с флексатоном. Таккерман-старший обычно пользовался стальной пластинкой таких размеров, что, обернув вокруг нее бумажную ленту, можно быстро получать сложенную особым образом полоску, показанную на рис. 2а. Это давало существенный выигрыш во времени при изготовлении флексагонов из линейной цепочки треугольников.

Каждая поверхность гексагексафлексагона может появляться по крайней мере в двух различных видах в зависимости от того, как повернуты относительно друг друга образующие ее треугольники. Например, если каждую поверхность разделить на части так, как показано на рис. 5, и выкрасить области А, В и С в различные цвета, то в центре видимой поверхности могут появиться и области А (именно этот случай и показан на рис. 5), и области В, и области С.

Рис. 5

На рис. 6 изображен геометрический узор, который, будучи нарисован каждый раз принимает иной вид.

Рис. 6

Краткий обзор флексагонов низших порядков.

1. Унагексафлексагон. Полоску из трех треугольников разглаживают и концы ее соединяют так, чтобы получился лист Мёбиуса с треугольным краем. Поскольку лист Мёбиуса имеет только одну сторону и состоит из шести треугольников, его можно назвать унагексафлексагоном, хотя, разумеется, у него нет шести сторон и он не складывается.

2. Дуогексафлексагон представляет собой просто шестиугольник, вырезанный из бумаги. У него две стороны, но он не складывается.

3. Тригексафлексагон. Существует только одна разновидность этого флексагона.

4. Тетрагексафлексагон также существует лишь в единственном варианте. Его складывают из пилообразной полоски, изображенной на рис. 7а.

Рис. 7а

5. Пентагексафлексагон. Единственную разновидность этого флексагона складывают из полоски, показанной на рис. 7б.

Рис. 7б

6. Гексагексафлексагон. Существует три различных типа этих флексагонов, каждый из них обладает неповторимыми свойствами. Два из трех типов можно сделать из полосок, форма которых показана на рис. 7 в.

Рис. 7в

7. Гептагексафлексагон. Его складывают из трех полосок бумаги, изображенных на рис. 7 г.

Первую полоску можно сложить двумя различными способами, поэтому общее число возможных форм гептагексафлексагонов равно 4. Третью форму этих флексатонов конструируют из полоски бумаги, имеющей вид восьмерки с перекрывающимися частями. Это первая из фигур, которые Луи Таккерман назвал «флексагонными улицами». Поверхности этой фигуры можно перенумеровать так, что на «пути Таккермана» они будут встречаться «по порядку номеров», как дома на улице.

Рис. 7г - Зигзагообразные полоски бумаги для складывания гексафлексагонов. Заштрихованные треугольники служат клапанами для склеивания.

Существует 12 различных типов октагексафлексагонов, 27 типов эннагексафлексагонов и 82 типа декагексафлексагонов. Точное число флексагонов каждого порядка определяется неоднозначно и зависит от того, что следует понимать под «различными» флексагонами.

Экспериментируя с флексагонами высоких порядков, полезно иметь в виду удобное правило: число слоев бумаги в двух соседних треугольных секциях всегда равно числу поверхностей данного флексагона. Интересно также отметить, что если каждую поверхность флексагона пометить каким-нибудь числом или символом и этот символ поставить на всех треугольниках, принадлежащих данной поверхности, то чередование символов на развернутой полоске будет обладать трехкратной периодичностью. Например, на лицевой и обратной сторонах развертки гексагексафлексагона, изображенного на рис. 2, цифры будут располагаться в такой последовательности:

Аналогичное разделение символов на три группы характерно для всех гексагексафлексагонов, но у флексагонов нечетного порядка символы в одной из трех групп расположены в обратном порядке по сравнению с двумя остальными группами.
