Урок 2 - Построение модели «Крышка» в КОМПАС-3D. Операция «Выдавливание»

2.1 Цель

Получить навыки создания моделей в КОМПАС-3D с помощью операций выдавливания, вращения, по сечениям, по траектории.

2.2 Содержание

• изучить и освоить правила построения моделей с помощью операций выдавливания, вращения, по сечениям, по траектории;
• выполнить 4 задания по описанию, представленному в лабораторном практикуме;
• получить индивидуальные задания от преподавателя для самостоятельного их выполнения по теме: создание моделей выдавливанием, вращением, по сечениям, по траектории.

2.3 Последовательность и пример выполнения

1. Выберите команду Файл⇒Создать⇒Деталь. Установите ориентацию Изометрия XYZ. Выберите в дереве модели Плоскость ZY, войдите в режим создания эскиза . Скопируйте из чертежа внешний контур построенной крышки со всеми окружностями. Выйдите из эскиза, отжав кнопку Эскиз .

2. Выберите команду Редактирование детали ⇒ Операция выдавливания . Выдавите на 40 мм в прямом направлении.

3. Выберите переднюю торцевую плоскость модели, вызовите команду построения эскиза .

4. Скопируйте из чертежа и вставьте в эскиз второй контур крышки. Выйдите из эскиза.

5. Выберите команду Редактирование детали ⇒ Вырезать выдавливанием . Вырежьте эскиз в прямом направлении на 15 мм.

6. Выберите торцевую плоскость построенного углубления, вызовите команду построения эскиза.

7. Скопируйте из чертежа и вставьте в эскиз третий контур крышки. Выйдите из эскиза.

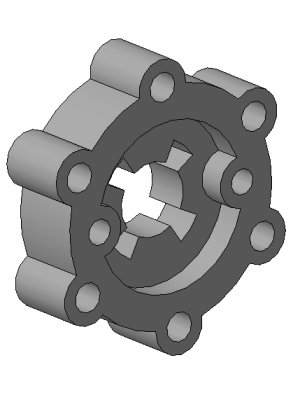

8. Выберите команду Редактирование детали⇒ Вырезать выдавливанием . Вырежьте эскиз в прямом направлении с опцией Через все. Сохраните файл. В итоге получите модель крышки.
