Сабақ тақырыбы 10/0,4кВ қосалқы станциялар

Модуль /пән атауы Электротехника және электр жабдықтары

Педагог Хайруллин Бейбит Маликович дайындады

20_ жылғы «___»

1. Жалпы мәліметтер

Курс, топ: ҚТ-141.1

Сабақтың түрі: теоия

1. Мақсаты, міндеттері

Оқыту мақсаттары: Электротехниканың негізгі заңдылықтарымен танысу, және ғимараттар мен құрылымдарда қолданылатын негізгі электржабдықтарының жұмыс принциптерімен танысу

Сабақ мақсаты: Электр тогы туралы толық мағлұмат беру. Электр тогы бар болуы үшін қажетті шарттарды сызбанұсқа арқылы түсіндіру. Ом заңын тұжырымдау. Оқушыларды зейіндерін, ой-өрісін ,танымдық деңгейлерін дамыту арқылы қазіргі заманғы әлемнің физикалық бейнесін және ғылыми көзқарастарын дамыту; Оқуға деген білім сапасын арттыру.

1. Оқу-жаттығу процесінде білім алушылар меңгеретін күтілетін нәтижелер және (немесе) кәсіби дағдылар тізбесі

Бағалау өлшемдері: Формулаларды жатқа біледі, есептер шығарады

1. Қажетті ресурстар: Интерактивті тақта, электрондық оқулық, есептер жинағы

2. Сабақтың барысы

І. Сабақтың басы: (10мин)

1.1 Ұйымдастыру бөлімі

Аудиторияның дайындығын, білім алушылардың сабаққа дайындығын тексеру. (3 мин)

1.2 Рефлексия: Блиц сұрақтар

1км-....м 1кг-.....г 1кА-....А 1ГВт-....Вт 1мкрА-.....А 1МОм-......Ом 3сағ-.....мин (5мин)

ІІ. Сабақтың ортасы (20 мин)

2.1 Сабақтың мақсатымен танысу, жаңа тақырыпқа кіріспе

Тұтынушы қосалқы стансалар жұмыстарыныңсенімділігі, көп жағдайда, қолданымдағы басшылықға алатын және нұсқаушы материалдарды Бұлжытпай, эксплуатациялау тәртібінің дұрыс сақталғанды.

ТП-Ға эксплуатациялық-сақтандыру жұмыстарын, эксплуатация кезінде пайда болатын зақымдану мен ақаулардың алдын алу Үшін жүргізеді. Бұл жұмыстардың ауқымына жүйелі түрде қарап шығу, сақтандыру өлшеулері мен тексерулер енеді. ТП-ны жоспарлы түрде қарап шығу күндізгі уақытта, бекітілген кесте бойынша, бірақ, кемінде, алты айда бір рет жасалады. Соректендіретін желілерді апаттық тоқтатғаннан, жабдықтар артық жүктелгеннен, ауа райы аяғасты ғүбылып өзгергеннен және апатты құбылыстардан (қарлы жаңбыр, көктайҒағ, дауыл т.б.) кейін кезексіз бақылау жұмыстарын атқарады. Инженер-техникалық қызметкерлер кемінде бір рет ТП-Ға бақылау байқауын өткізеді. Әдетте Мұны 10 немесе 0,4 кВ электр желілерін бақылаумен бірге және т.б. жүргізеді.

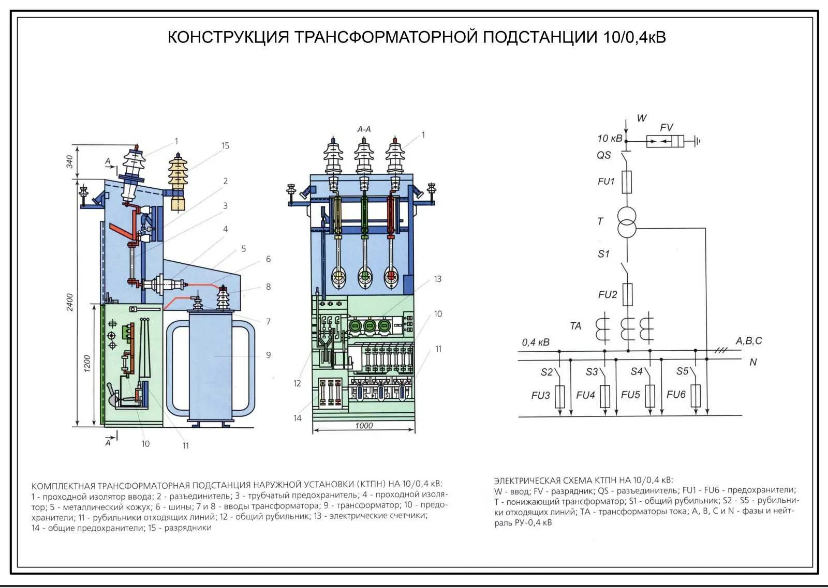

ТП-ның техникалық түзік күйін сақтап, ұзақ мерзімге сенімді және үнемді жұмыс істеуін қамтамасыз ету үшін, жоспарлы-сақтандыру жөндеу жұмыстарын жүргізеді. 10/0,4 кВ трансформаторлы қосалқы стансалар (ТП) жабдығына бақылау, жөндеу және сақтандыру жұмыстары, негізінен кешенді түрде, бір мезгілде, кернеуді ағытпай, ал керек жағдайда, жартылай немесе толық ағытып жүргізіледі.

ТП мен КТП жабдықтарын қарағанда мыналарға:

 жүктемені ажыратқыштар мен ағытғыштарға, олардың жетегіне – оқшаулағыштармен, оқшаулағыш жетегінде тесілу немесе разрядталу іздерінің болмауына; жылжымайтын түйістіргіштердегі пышағтардың жағдайына; доҒа өшіргіш пышағтар мен ажыратқыштың ғуыстарыныңсыртқы жағдайларына (күйлері); жетек түтғаларыныңдұрыс тұруына; РЛНД ажыратқышыныңпышаҒы мен кіреберіс қысқышыныңарасындағы майысғағ байланыстың тҮзіктігіне көңіл аударылуы тиіс;

  ПК түріндегі балғамалы қорғағыштарда-балқымалы сымдарыныңқорғалатын жабдықтардың өлшемдеріне лайықтылықына, патрондардың бүтіндігіне, патрондардың жылжымайтын түйістіргіштерде дұрыс орналасуы мен бекітілуіне, қорғағыштардың қосылуын көрсеткіштің күйі мен орналасуына;

 өту, тіреу және штырлық оқшаулағыштарда – ойығтардың, жарықтардың және доғаныңтесіп кету іздерінің болмауы;

 РУ 10 кВ шиналық таратғышта – жабдыққа және тарату шиналарына қосылған жерлердің түйістіргіштерінде жергілікті қызу іздерінің болмауына және шинаныңбекітілуіне;

 кабельді құрылыстарда – кабель муфтасы мен ұңғымасының күйіне, май ағпауына, үштарыныңбүтіндігіне, маркерінің болуына, муфта мен ұңғыманыҢ, кабель өтетін, керегеден өтетін өткелдерге;

 төмен кернеулі РУ (0,4 кВ) – таратғыштардың түйіспелерінде, қорғауыштары мен автоматтарында ыстанудың, артық қызу мен балғу іздері, тоқ трансформаторларыныҢ, қорғаныс реленің, РВН-0,5 түріндегі разрядтауыштың, қорғауыштыңбалқымалы тетігінің және олардың тұтынушыныңөлшемдеріне сәйкестігін, фотореленің есептеу және өлшеу аспабыныҢ, қорғаныс әйнегінің, 0,4 кВ Таратқыш шинаныңбүтіндігіне және оныңбекітілуіне назар аударады.

Қосалқы жерлемені диаметрі 50 мм және ұзындығы 2,5 м құбырды тексерілетін жерлендіру құрылғысынан бірнеше ондаҒан метр қашықтықта ғаҒу арқылы орындайды. Зондты тексерілетін жерлендіру мен қосалқы жерлендіру тоқтарыныңтаралу әсері жетпейтін жерден ғаҒады.

ІІ. Сабақтың соны (20 мин)

3.2 Үй тапсырмасы

1. Конспект толтыру

2. Кестені толтыру
