№11 Устройство сварочного преобразователя

Устройство сварочного преобразователя.

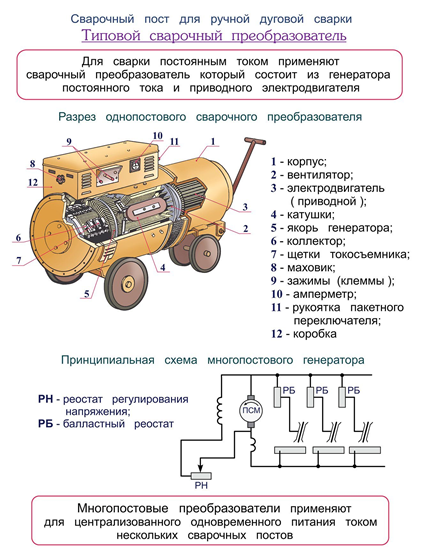

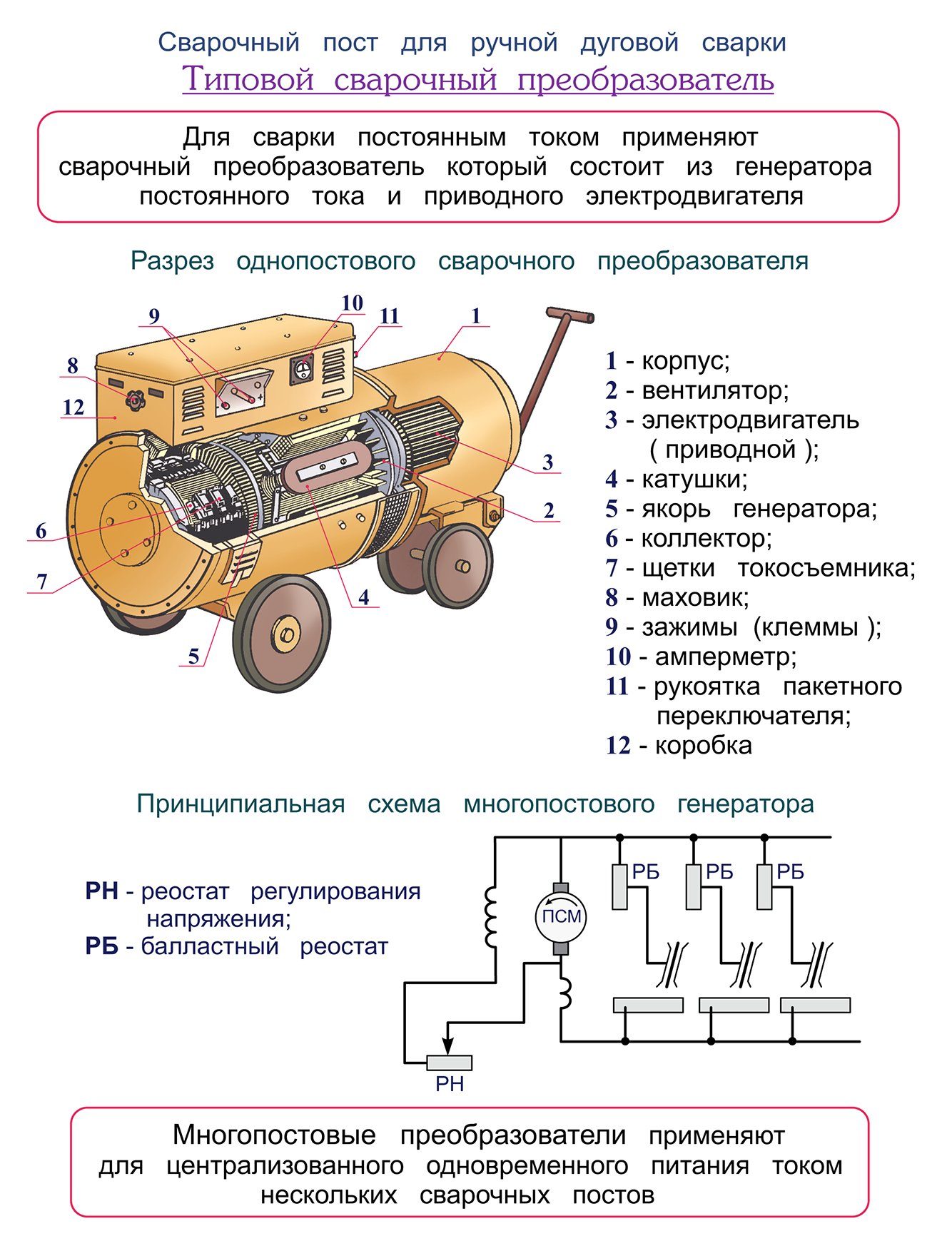

Сварочный преобразователь состоит из сварочного генератора постоянного тока и приводного электродвигателя, размещенных обычно в общем корпусе и на общем валу. Приводной электродвигатель преобразует электрическую энергию переменного тока в механическую, а

сварочный генератор преобразует механическую энергию постоянною тока в электрическую энергию постоянного тока, питающую сварочную дугу. Для вращения генератора в сварочных генераторах применяется трехфазный асинхронный электродвигатель. Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллектором. При работе генератора якорь вращается в магнитное поле, создаваемое полюсами, обмотка якоря пересекает магнитные линии полюсов генератора и в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный. К коллектору прижаты угольные щетки, через которые постоянный ток подводится к зажимам. К этим зажимам присоединяют сварочные провода, идущие к электрододержателю и изделию.

Снижение напряжения при нагрузке (при горении дуги) и ограничение силы тока короткого замыкания осуществляется взаимодействием магнитных потоков, создаваемых обмотками полюсов.

Преобразователь установлен на тележке для перемещения по цеху или рабочей площадке.

Регулирование сварочного тока производится реостатом, включенным в обмотку магнитных полюсов.

Сварочные преобразователи изготовляют по различным электрическим схемам.

Наряду с генераторами коллекторного типа применяют сварочные генераторы бесколлекторного типа (вентильные) сварочные генераторы постоянного тока.
