Тема занятия Передний управляемый мост, колёса, шины, кузов, кабина автомобиля
Лекционный материал
Передний управляемый мост и углы установки колес
Передний управляемый мост обеспечивает поворот автомобиля при помощи поворотных цапф, шарнирно соединенных с балкой моста. На управляемый мост, кроме вертикальной нагрузки от силы тяжести автомобиля, продольных и поперечных усилий от колес, действуют также силы и моменты, возникающие при повороте и торможении автомобиля.
Передний управляемый мост. Устройство переднего управляемого моста во многом определяется конструкцией несущей системы и типом подвески.
Передний мост автомобиля ЗИЛ-130 состоит из балки и поворотных цапф в сборе. Балка двутаврого сечения изготовляется из углеродистой стали. На ее концах в вертикальной плоскости сделаны отверстия для установки шкворней, обеспечивающих шарнирное соединение балки с поворотными цапфами. С одной стороны шкворни имеют лыску для удержания их от проворачивания в отверствиях балки, в которых они крепятся при помощи клиновидного штифта.
Поворотная цапфа стальная кованая. Она имеет фланец, на наружной стороне которого в вертикальной плоскости расположены два выступа с запрессованными в них втулками, в которые входят концы шкворня. Таким образом, правая и левая поворотные цапфы, вращаясь на шкворнях, могут поворачиваться в горизонтальной плоскости в обе стороны. Максимальный угол поворота цапф вправо составляет 34°, влево — 36°. Для облегчения поворота управляемых колес между балкой и нижним выступом фланца цапф установлены опорные шайбы. Для регулирования осевого зазора между поворотной цапфой и проушиной балки служат прокладки.
На поворотных цапфах установлены роликоподшипники, на которых вращается ступица с передним колесом. Внутренние кольца подшипников сидят на шейках цапфы, а наружные запрессованы в гнезда ступицы колеса. Подшипники регулируют гайкой, фиксируемой при помощи замочного кольца, замочной шайбы и контргайки.

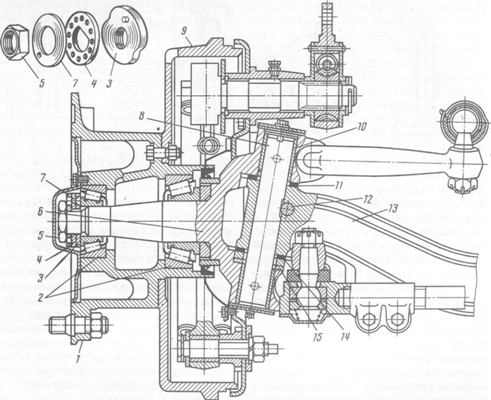

Рис. 1. Передний мост автомобиля ЗИЛ-130
С внутренней стороны ступицы к фланцу прикреплен болтами с гайками тормозной барабан. На наружных фланцах ступиц имеются отверстия для запрессовки в них шпилек, на которые устанавливаются диски направляющих колес автомобиля.
Углы установки передних колес.
Автомобиль должен сохранять прямолинейное движение и возвращаться к нему после поворота. Нельзя допускать скольжение шин по дороге, так как это приводит к их быстрому изнашиванию. Для выполнения этих требований передние колеса и шкворни поворотных цапф управляемых мостов устанавливают под определенными углами. Конструкция переднего моста обеспечивает развал и схождение передних колес, а также поперечный (боковой) и продольный углы наклона шкворней.
Угол развала колес определяется углом а, образуемым плоскостью вращения колеса с вертикальной плоскостью. Он обеспечивается углом наклона поворотных цапф вниз и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Угол развала различен у разных моделей автомобилей и составляет 0—2°.
Угол развала необходим для обеспечения перпендикулярного расположения колес к поверхности дороги при движении автомобиля. Кроме того, при установке колес с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем внутренний.
Схождение колес необходимо для того, чтобы обеспечить их параллельное качение. При движении автомобиля из-за установки колес с развалом возникает усилие, способствующее разворачиванию колес на угол 0,5—1° от вертикальной плоскости автомобиля. При этом колеса стремятся катиться по расходящимся дугам. Для устранения этого явления применяют схождение колес, при котором расстояние В между колесами впереди делают несколько меньше, чем расстояние Г между колесами сзади. В результате схождения колес они катятся параллельно и строго в продольной плоскости автомобиля, что устраняет боковое скольжение колес по дороге и уменьшает изнашивание шин. Так как угол схождения колес не превышает 1°, поэтому на практике схождение определяют как разность расстояний В и Г, которые измеряют между ободьями колес или боковинами шин на высоте их осей. Схождение колес зависит от угла развала и составляет 2—12 мм.
Поперечный наклон шкворня определяется углом , образуемым осью шкворня с вертикальной плоскостью, параллельной продольной плоскости автомобиля, иными словами, верхний конец шкворня наклонен внутрь к середине балки моста. Такой наклон шкворня совместно с углом развала колес уменьшает расстояние между точкой пересечения геометрической оси шкворня с дорогой и точкой центра контакта шины, т. е. уменьшается плечо А момента, который необходимо приложить при повороте колес автомобиля, следовательно, облегчается управление автомобилем. Кроме того, при повороте колес вокруг шкворней с поперечным наклоном передняя часть автомобиля несколько приподнимается и при выходе его из поворота под действием силы тяжести стремится опуститься, обеспечивая возвращение колес в исходное положение, как только исчезнет сила, удерживающая колеса в положении поворота. Эти углы сравнительно велики и находятся в пределах б—10°.

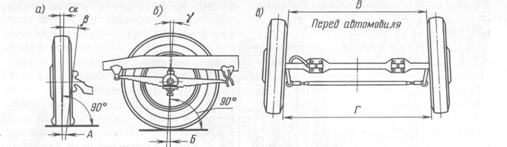

Рис. 2. Углы установки управляемых колес
Продольный наклон шкворня определяется углом у, образуемым вертикальной плоскостью, перпендикулярной продольной оси автомобиля, и осью шкворня. При этом ось шкворня пересекается с дорогой на расстоянии Б от центра контакта шины. Это расстояние является плечом боковой силы, возникающей при повороте, в результате чего создается стабилизирующий момент, который стремится повернуть колесо вокруг шкворня и вернуть его в исходное положение. Этим обеспечивается лучшая устойчивость и стабилизация управляемых колес при прямолинейном движении автомобиля. Угол продольного наклона шкворня обычно находится в пределах 2,5—3,5°. Однако стабилизация управляемых колес зависит также от эластичности шин. Чем эластичнее шины, тем больше их деформация и момент, стремящийся повернуть колесо в нейтральное положение. Поэтому у автомобилей с шинами повышенной эластичности продольный наклон шкворня не превышает 1°.
Колеса и шины их назначение и типы.
1. Назначение и типы
Колеса служат для подрессоривания автомобиля, обеспечения его движения и изменения направления движения.

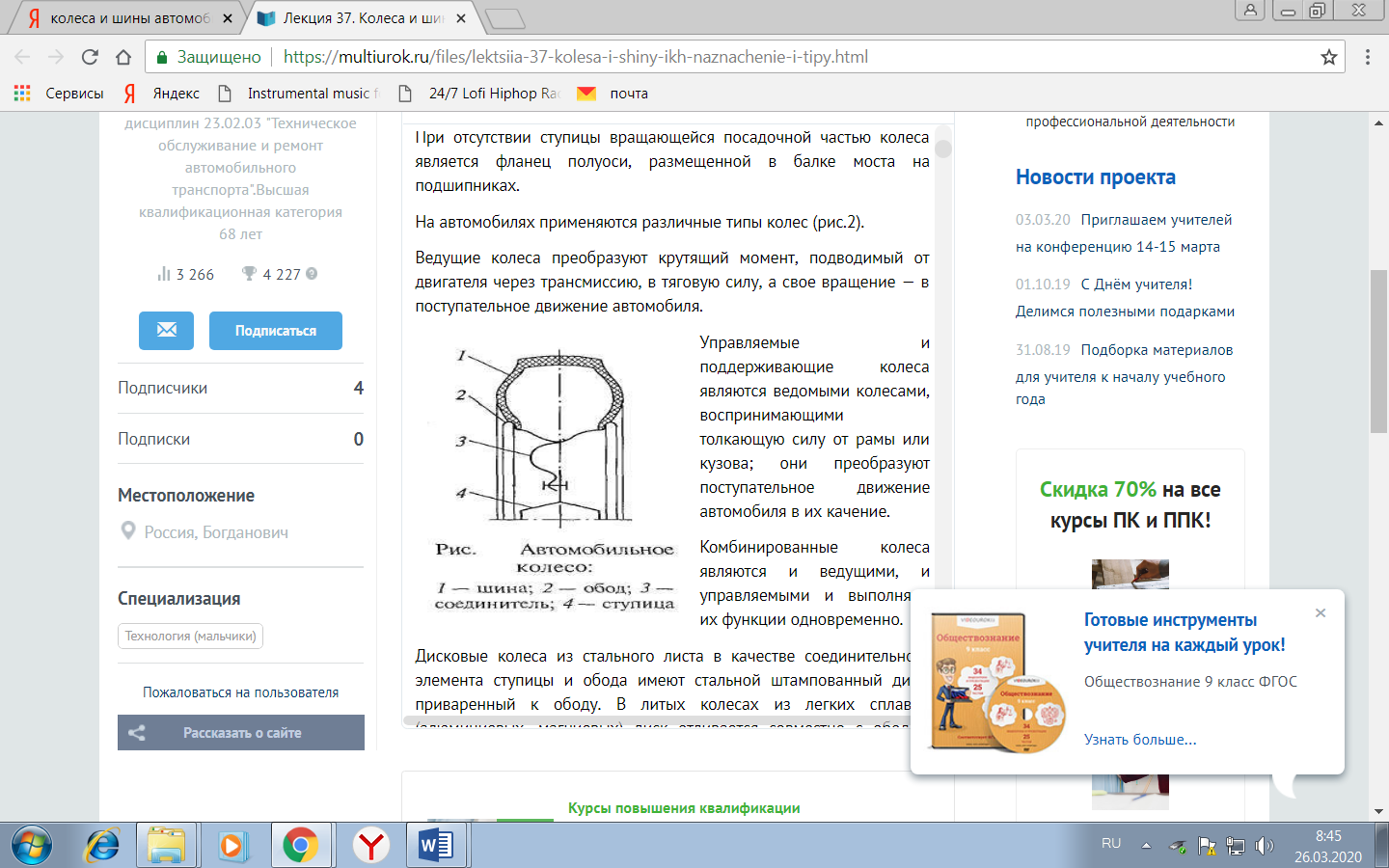

Колесо автомобиля (рис.) состоит из пневматической шины 1, обода 2, соединительного элемента 3 и ступицы 4. Обод и соединительный элемент образуют металлическое колесо.
Пневматическая шина сглаживает дорожные неровности и вместе с подвеской, смягчая и поглощая толчки и удары от неровности дороги, обеспечивает плавность хода автомобиля, а также надежное сцепление колес автомобиля с поверхностью дороги.
Металлическое колесо предназначено для установки пневматической шины и соединения ее со ступицей. Ступица обеспечивает установку колеса на мосту на подшипниках и создает возможность колесу вращаться.
При отсутствии ступицы вращающейся посадочной частью колеса является фланец полуоси, размещенной в балке моста на подшипниках.

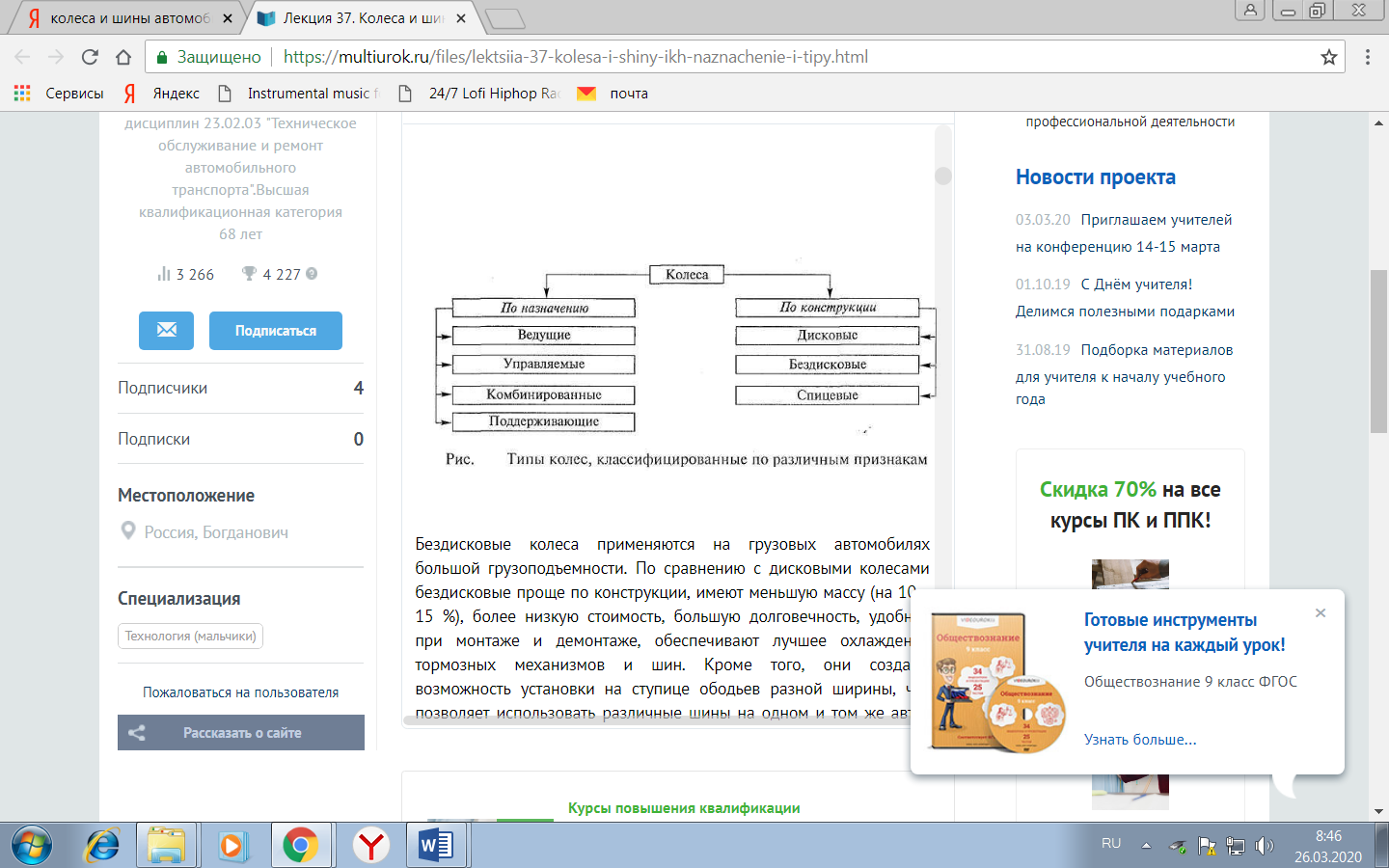

На автомобилях применяются различные типы колес.
Ведущие колеса преобразуют крутящий момент, подводимый от двигателя через трансмиссию, в тяговую силу, а свое вращение — в поступательное движение автомобиля.
Уп равляемые и поддерживающие колеса являются ведомыми колесами, воспринимающими толкающую силу от рамы или кузова; они преобразуют поступательное движение автомобиля в их качение.
Комбинированные колеса являются и ведущими, и управляемыми и выполняют их функции одновременно.
Дисковые колеса из стального листа в качестве соединительного элемента ступицы и обода имеют стальной штампованный диск, приваренный к ободу. В литых колесах из легких сплавов (алюминиевых, магниевых) диск отливается совместно с ободом колеса.
Бездисковые колеса имеют соединительную часть, изготовленную совместно со ступицей, и выполняются разъемными в продольной и поперечной плоскостях.
Спицевые колеса в качестве соединительного элемента обода и ступицы имеют проволочные спицы.
Наибольшее распространение на автомобилях имеют дисковые колеса.
Бездисковые колеса применяются на грузовых автомобилях большой грузоподъемности. По сравнению с дисковыми колесами бездисковые проще по конструкции, имеют меньшую массу (на 10... 15 %), более низкую стоимость, большую долговечность, удобнее при монтаже и демонтаже, обеспечивают лучшее охлаждение тормозных механизмов и шин. Кроме того, они создают возможность установки на ступице ободьев разной ширины, что позволяет использовать различные шины на одном и том же автомобиле.
Спицевые колеса имеют ограниченное применение и используются главным образом на спортивных автомобилях с целью лучшего охлаждения тормозных механизмов.
2. Автомобильные шины
Шины являются одной из наиболее важных и дорогостоящих частей автомобиля. Так, стоимость комплекта шин составляет около 20... 30 % первоначальной стоимости автомобиля, а в процессе эксплуатации из общих расходов примерно 10... 15 % приходится на расходы по восстановлению шин.

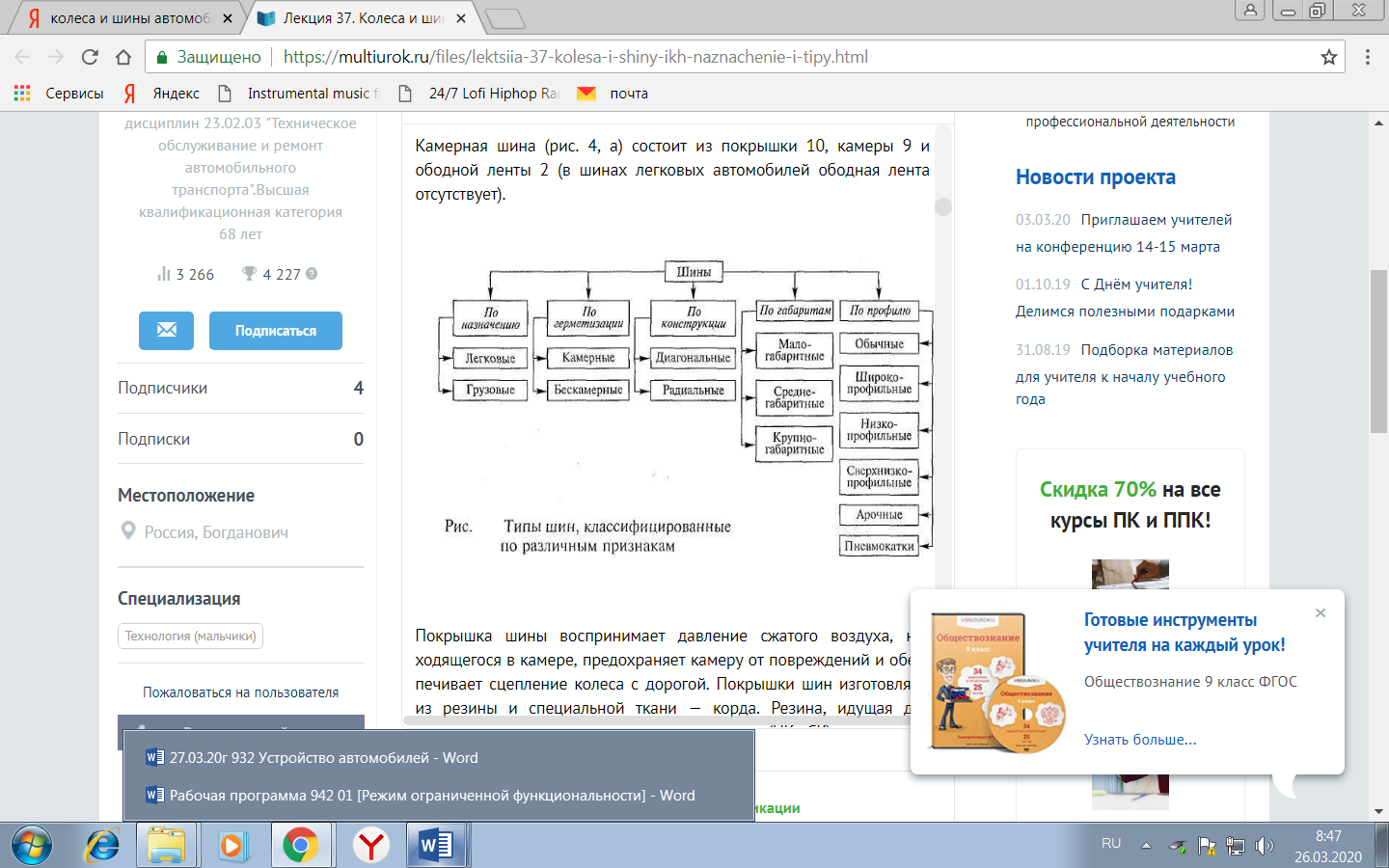

На автомобилях применяются различные типы шин, предназначенные для эксплуатации при температуре окружающей среды от минус 45 до плюс 55 "С.

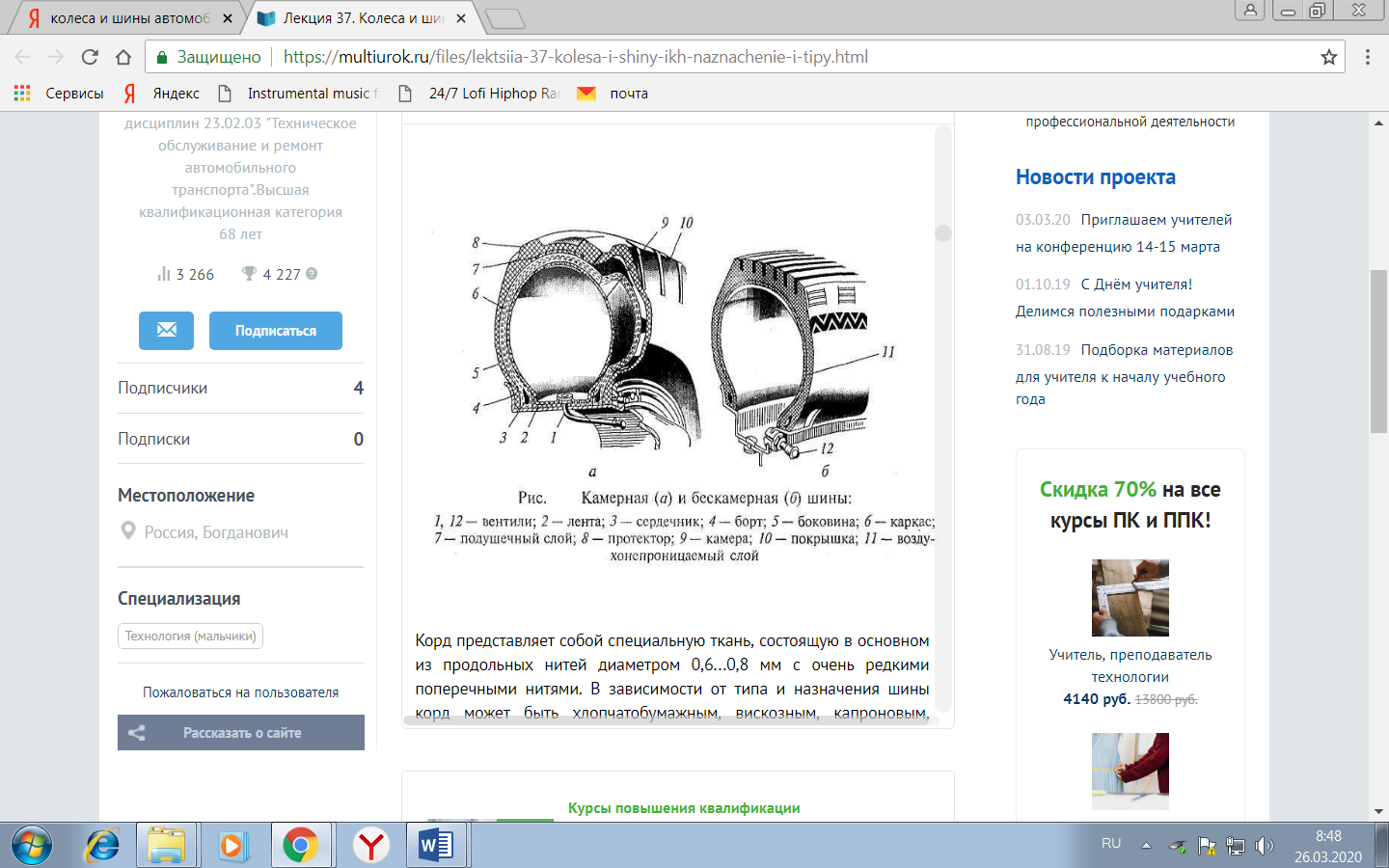

Камерная шина состоит из покрышки 10, камеры 9 и ободной ленты 2 (в шинах легковых автомобилей ободная лента отсутствует).
Покрышка шины воспринимает давление сжатого воздуха, находящегося в камере, предохраняет камеру от повреждений и обеспечивает сцепление колеса с дорогой. Покрышки шин изготовляют из резины и специальной ткани — корда. Резина, идущая для производства покрышек, состоит из каучука (НК, СК), к которому добавляются сера, сажа, смола, мел, переработанная старая резина и другие примеси и наполнители. Покрышка состоит из протектора 8, подушечного слоя (брекера) 7, каркаса 6, боковин 5 и бортов 4 с сердечниками 3. Каркас является основой покрышки. Он соединяет все ее части в одно целое и придает покрышке необходимую жесткость, обладая высокой эластичностью и прочностью. Каркас покрышки выполнен из нескольких слоев корда толщиной 1... 1,5 мм. Число слоев корда составляет обычно 4...6 для шин легковых автомобилей.
Корд представляет собой специальную ткань, состоящую в основном из продольных нитей диаметром 0,6...0,8 мм с очень редкими поперечными нитями. В зависимости от типа и назначения шины корд может быть хлопчатобумажным, вискозным, капроновым, перлоновым, нейлоновым и металлическим.
Протектор обеспечивает сцепление шины с дорогой и предохраняет каркас от повреждения. Его изготовляют из прочной, твердой, износостойкой резины. В нем различают расчлененную часть (рисунок) и подканавочный слой. Ширина протектора составляет 0,7...0,8 ширины профиля шины, а толщина — примерно 10...20 мм у шин легковых и 15...30 мм у шин грузовых автомобилей. Рисунок протектора зависит от типа и назначения шины.
Подушечный слой (брекер) связывает протектор с каркасом и предохраняет каркас от тол ч ко и и ударов, воспринимаемых протектором от неровностей дороги. Он обычно состоит из нескольких слоев корда. Толщина подушечного слоя равна 3...7 мм. У шин легковых автомобилей подушечный слой иногда отсутствует. Подушечный слой работает в наиболее напряженных температурных условиях по сравнению с другими элементами шины (до 110... 120 °С).
Боковины предохраняют каркас от повреждения и действия влаги. Их обычно изготовляют из протекторной резины толщиной 1,5...3,5 мм.
Борта надежно укрепляют покрышку на ободе. Снаружи борта имеют один-два слоя прорезиненной ленты, предохраняющей их от истирания об обод и повреждений при монтаже и демонтаже шины. Внутри бортов заделаны стальные проволочные сердечники. Они увеличивают прочность бортов, предохраняют их от растягивания и предотвращают соскакивание шины с обода колеса. Шина с поврежденным сердечником непригодна для эксплуатации.
Камера удерживает сжатый воздух внутри шины. Она представляет собой эластичную резиновую оболочку в виде замкнутой трубы. Для плотной посадки (без складок) внутри шины размеры камеры несколько меньше, чем внутренняя полость покрышки. Толщина стенки камеры обычно составляет 1,5...2,5 мм для шин легковых автомобилей. На наружной поверхности камеры делаются радиальные риски, которые способствуют отводу наружу воздуха, остающегося между камерой и покрышкой после монтажа шины. Камеры изготовляют из высокопрочной резины.
Для накачивания и выпуска воздуха камера имеет специальный клапан — вентиль. Он позволяет нагнетать воздух внутрь камеры и автоматически закрывает его выход из камеры.
Бескамерная шина не имеет камеры. По устройству она близка к покрышке камерной шины и по внешнему виду почти не отличается от нее. Особенностью бескамерной шины является наличие на ее внутренней поверхности герметизирующего воздухонепроницаемого резинового слоя 11 толщиной 1,5...3 мм, который удерживает сжатый воздух внутри шины. На бортах шины, кроме того, имеется уплотняющий резиновый слой, обеспечивающий необходимую герметичность в местах соединения бортов и обода колеса. Материал каркаса бескамерной шины также характеризуется высокой воздухонепроницаемостью, так как для него используют вискозный, капроновый или нейлоновый корд.
Посадочный диаметр бескамерной шины уменьшен, она монтируется на герметичный обод. Вентиль 12 шины посредством гайки с шайбой герметично закреплен на двух резиновых уплотняющих шайбах непосредственно в ободе колеса.
Бескамерные шины по сравнению с камерными повышают безопасность движения, легко ремонтируются, во время работы меньше нагреваются, более долговечны, проще по конструкции, имеют меньшую массу.
Повышение безопасности движения объясняется меньшей чувствительностью бескамерных шин к проколам и другим повреждениям. При повреждении камерной шины камера не охватывает прокалывающий предмет, так как находится в растянутом состоянии. Воздух через образовавшееся отверстие поступает внутрь покрышки и свободно выходит через неплотности между ее бортами и ободом колеса. При повреждениях бескамерной шины прокалывающий предмет плотно охватывается нерастянутым герметизирующим слоем резины, и воздух выходит из шины очень медленно. В результате этого обеспечивается возможность остановки автомобиля. В некоторых случаях, когда проколовший предмет остался в шине, воздух из нее вообще не выходит.
Легкость ремонта бескамерных шин объясняется тем, что многие повреждения могут быть устранены без снятия шин с колес, что особенно важно в дорожных условиях. При ремонте в место повреждения вводят посредством специальной иглы уплотнительные пробки. Меньший нагрев бескамерных шин объясняется лучшим отводом теплоты через обод колеса, который не закрыт камерой, и отсутствием трения между покрышкой и камерой, которое имеется у обычных шин. Улучшение теплового режима является одной из причин повышенной долговечности бескамерных шин, срок службы которых на 10...20% больше, чем у камерных шин. Однако стоимость бескамерных шин более высока, чем камерных. Такие шины требуют специальных ободьев, а монтаж и демонтаж их более сложны, для выполнения этих операций нужны специальные приспособления и устройства.
Рисунок протектора шины оказывает большое влияние на движение автомобиля.
Дорожный рисунок протектора имеют шины, предназначенные для дорог с твердым покрытием.

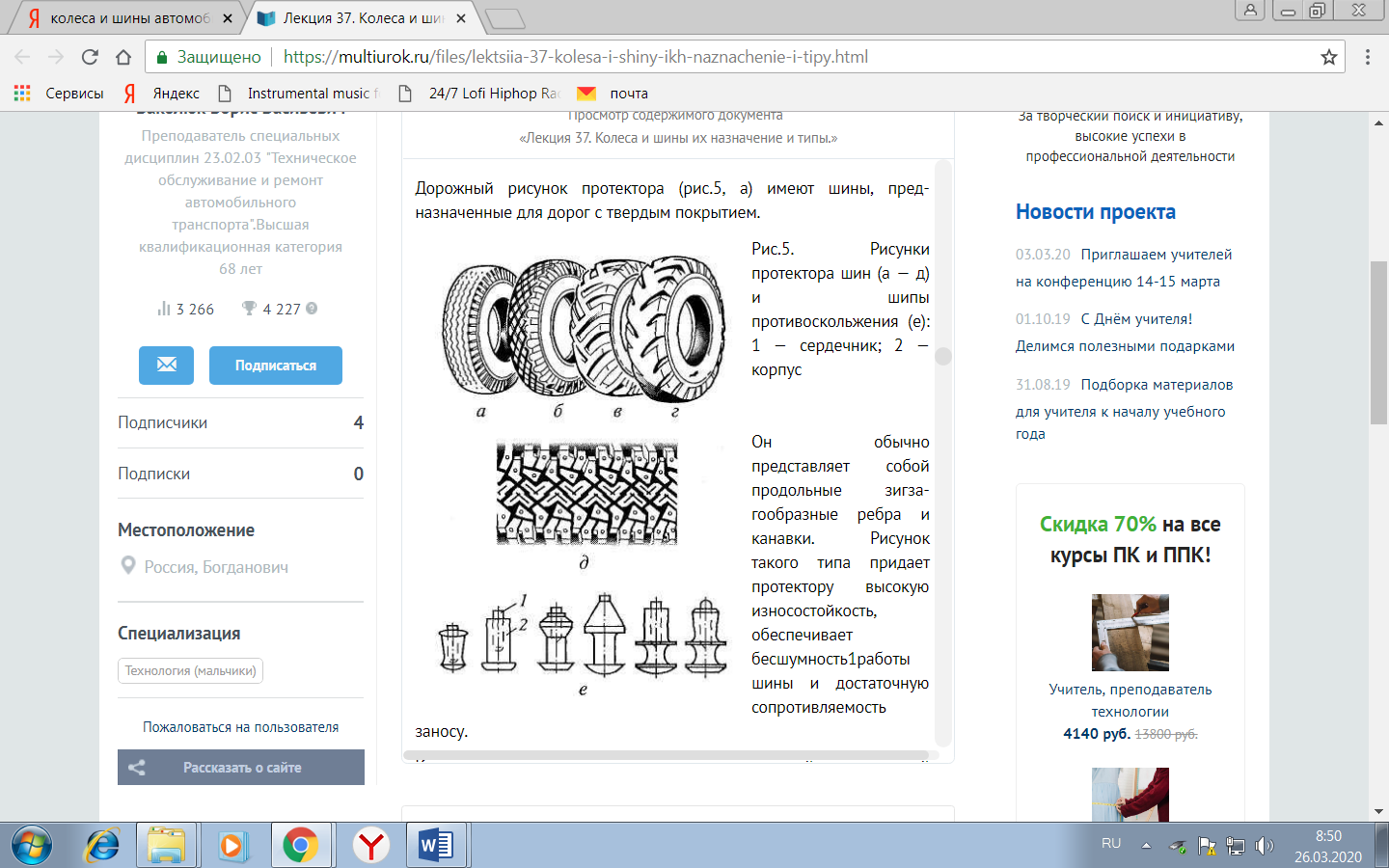

Ри с. Рисунки протектора шин (а — д) и шипы противоскольжения (е): 1 — сердечник; 2 — корпус
Он обычно представляет собой продольные зигзагообразные ребра и канавки. Рисунок такого типа придает протектору высокую износостойкость, обеспечивает бесшумность1работы шины и достаточную сопротивляемость заносу.
Кроме того, легковые шины могут иметь дорожный направленный рисунок протектора и дорожный асимметричный рисунок.
Шины с направленным рисунком протектора лучше отводят воду и грязь из места контакта их с дорогой, чем шины с обычным дорожным рисунком. Эти шины менее шумны. Однако рисунок запасного колеса при его установке совпадает по направлению вращения только с колесами одной стороны автомобиля. Временная установка его против указанного направления вращения допустима только при условии движения с меньшими скоростями.
Шины с асимметричным рисунком протектора хорошо работают в различных условиях эксплуатации. Так, наружная сторона этих шин лучше работает на твердой дороге при положительной температуре, а внутренняя — в зимних условиях при пониженной температуре.
Универсальный рисунок протектора используется для шин автомобилей, эксплуатируемых на дорогах смешанного типа (с твердым покрытием и грунтовых). Протектор с таким рисунком имеет мелкую насечку в центральной части и более крупную в боковой. При движении по плохим дорогам боковые выступы входят в зацепление с грунтом, в результате чего улучшается проходимость. Однако при таком рисунке протектора повышается его износ во время движения по сухим твердым дорогам. Рисунок обеспечивает хорошее сцепление на грунтовых дорогах, а также на мокрых, грязных и заснеженных дорогах с твердым покрытием.
Универсальный рисунок протектора также называется всесезонным, а шины с универсальным рисунком — всесезонными.
Рисунок повышенной проходимости имеют шины, работающие в тяжелых дорожных условиях и по бездорожью. Он характеризуется высокими грунтозацепами. Протектор с таким рисунком обеспечивает хорошее сцепление с грунтом и хорошее самоочищение колес от грязи и снега, защемляемых между грунтозацепами. При движении по дорогам с твердым покрытием ускоряется изнашивание шин с этим рисунком протектора, возрастает шум, ухудшается плавность хода и устойчивость автомобиля.
Карьерный рисунок протектора имеют шины, предназначенные для работы в карьерах, на лесозаготовках и т. п. Этот рисунок аналогичен рисунку повышенной проходимости, но имеет более широкие выступы и более узкие канавки. Выступы выполняются массивными, широкими в основании и суживающимися кверху. Карьерный рисунок протектора обеспечивает высокое сопротивление шины механическим повреждениям и изнашиванию.
Зимний рисунок протектора предназначен для шин, эксплуатируемых на заснеженных и обледенелых дорогах. Он состоит обычно из отдельных резиновых блоков угловатой формы, расчлененных надрезами, и достаточно широких и глубоких канавок. Площадь выступов зимнего рисунка составляет примерно 60... 70 % площади беговой дорожки протектора. Протектор с зимним рисунком обладает хорошей самоочищаемостью и интенсивным отводом влаги и грязи из зоны контакта. При движении по сухим дорогам с твердым покрытием, особенно в летнее время, шины с зимним рисунком протектора ускоренно изнашиваются, имеют значительное сопротивление качению и большую шумность. Эти шины допускают движение с максимальными скоростями на 15...35% ниже, чем обычные шины.
Зимний рисунок протектора обеспечивает возможность установки шипов противоскольжения для повышения безопасности движения на обледенелых и укатанных заснеженных дорогах. С этой целью в протекторе шины делают гнезда для шипов. Ошипованные шины повышают сцепление колес на скользких и обледенелых дорогах, на 40...50% сокращают тормозной путь, значительно повышают безопасность криволинейного движения и сопротивление заносу. Ошипованные шины должны устанавливаться на всех колесах автомобиля. Частичная установка их на автомобиле приводит к нарушению безопасности движения. Давление в шинах с шипами на 0,02 МПа больше, чем в обычных шинах.
Шипы противоскольжения, применяемые на современных пневматических шинах. Шип состоит из корпуса 2 и сердечника 1. Сердечник делают из твердого сплава, обладающего высокой износостойкостью и вязкостью. Корпус выполняют обычно из сплава стали и свинца. Его оцинковывают и хромируют для защиты от коррозии. Иногда корпус шипа изготовляют пластмассовым. Диаметр шипа зависит от его назначения. Для шин легковых автомобилей применяют шипы диаметром 8…9 мм.
Длина шипов зависит от толщины протектора шин и составляет 10 мм и более.
Число шипов, устанавливаемых в шине, зависит от массы автомобиля, мощности двигателя и условий эксплуатации. В месте контакта шины с дорогой должно быть 8... 12 шипов. Наибольшая эффективность достигается, если длина выступающей части шипов составляет 1... 1,5 мм для легковых шин.
Профиль шин, применяемых на автомобилях, может быть различной формы.
Шины обычного профиля (тороидные) выполняются камерными и бескамерными. Их профиль близок к окружности. Отношение высоты Н профиля шины к его ширине В более 0,9. Тороидные шины наиболее распространены. Их устанавливают на легковых и грузовых автомобилях, автобусах, прицепах и полуприцепах, т.е. на автомобилях, эксплуатируемых преимущественно на благоустроенных дорогах.
Широкопрофильные шины (рис. 6) имеют профиль овальной формы, отношение Н1В = 0,6 ... 0,9 и могут быть камерными и бескамерными. Они работают как с постоянным, так и с переменным давлением воздуха и выполняются с одной или двумя выпуклыми беговыми дорожками. Нормальное внутреннее давление воздуха для широкопрофильных шин примерно в 1,5 раза ниже, чем для обычных шин. Широкопрофильные шины с регулируемым давлением и одной беговой дорожкой применяются на автомобилях для повышения их проходимости, а с постоянным давлением и двумя беговыми дорожками — на автомобилях ограниченной проходимости. Последние предназначены для замены обычных шин сдвоенных задних колес. При этом достигается экономия расхода материалов на 10...20% и уменьшение массы колес на 10... 15%. По сравнению с обычными шинами широкопрофильные имеют повышенную грузоподъемность и пониженное сопротивление качению. Они улучшают управляемость, устойчивость и повышают проходимость автомобиля, а также уменьшают расход топлива. Недостаток широкопрофильных шин заключается в необходимости использования на одном автомобиле двух типов шин (обычных и широкопрофильных) и, соответственно, двух запасных колес (для переднего и заднего мостов) в тех случаях, когда они устанавливаются на сдвоенные задние колеса вместо обычных шин.
Низкопрофильные шины имеют Н1В= 0,7 ...0,88, а у сверхнизко-профильных шин отношение высоты профиля шины к ее ширине не более 0,7. Оба типа шин имеют пониженную высоту профиля, что повышает устойчивость и управляемость автомобиля. Низкопрофильные и сверхнизкопрофильные шины предназначены главным образом для легковых автомобилей и автобусов.

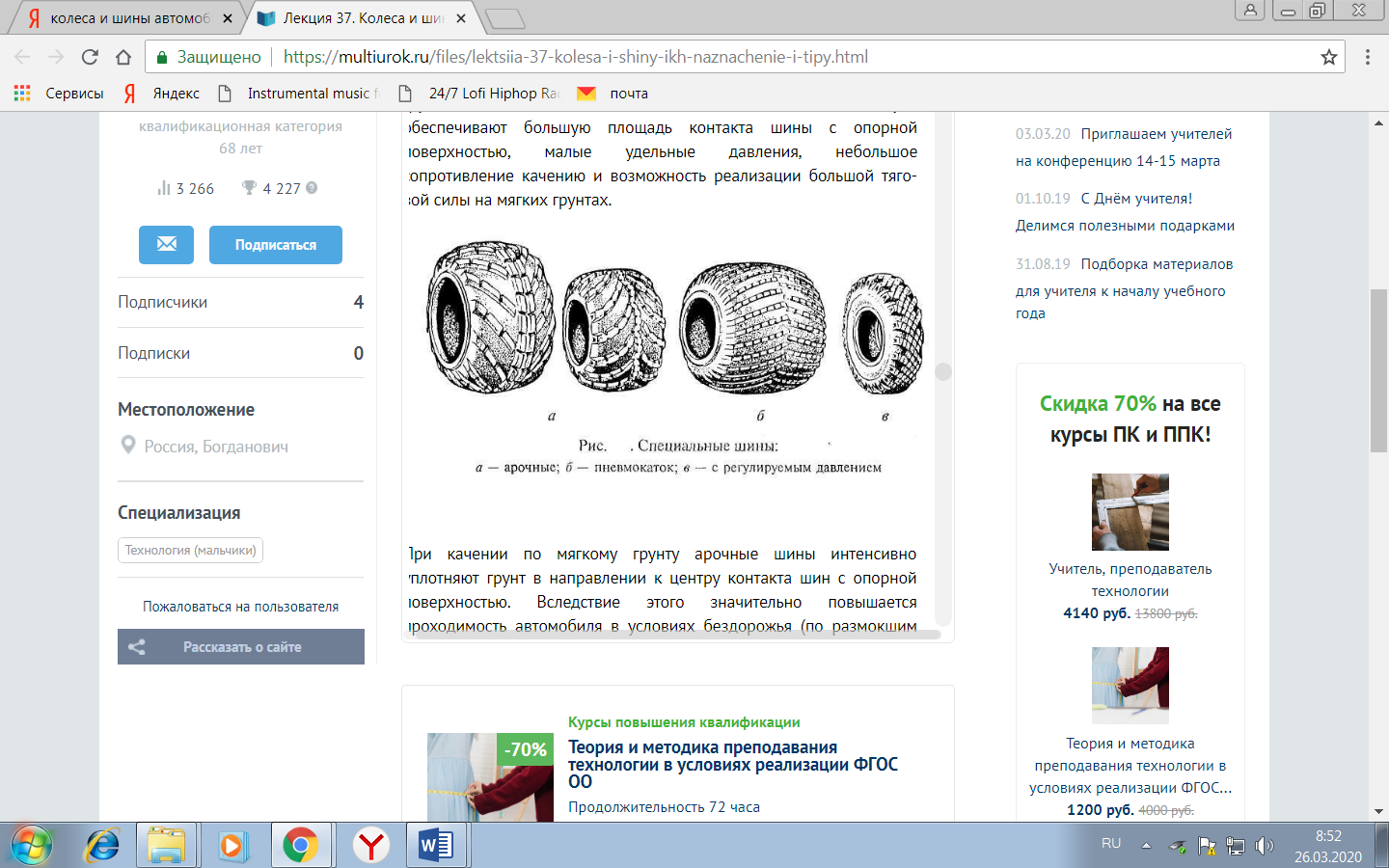

Арочные шины (рис. 7, а) имеют профиль в виде арки переменной кривизны с низкими мощными бортами. Н1В = 0,35 ...0,5. Каркас шин прочный, тонкослойный, обладает малым сопротивлением изгибу. Арочные шины выполняются бескамерными. Внутреннее давление воздуха составляет0,05...0,15 МПа. Ширина профиля у арочных шин в 2,5 — 3,5 раза больше, чем у обычных шин, а радиальная деформация выше в 2 раза. Рисунок протектора — повышенной проходимости с мощными расчлененными грунтозацепами эвольвентной формы почти на всю ширину профиля шины. Высота грунтозацепов составляет 35...40 мм, а шаг между ними — 100...250 мм. В средней части рисунка протектора по окружности шины находится специальный пояс, состоящий из одного или двух рядов расчлененных грунтозацепов. Пояс предназначен для уменьшения изнашивания протектора шины при движении по дорогам с твердым покрытием. Широкий профиль с высокими грунтозацепами, эластичность шины и низкое давление воздуха обеспечивают большую площадь контакта шины с опорной поверхностью, малые удельные давления, небольшое сопротивление качению и возможность реализации большой тяговой силы на мягких грунтах.
При качении по мягкому грунту арочные шины интенсивно уплотняют грунт в направлении к центру контакта шин с опорной поверхностью. Вследствие этого значительно повышается проходимость автомобиля в условиях бездорожья (по размокшим грунтам, заснеженным дорогам и т. п.). Арочные шины используют как сезонное средство повышения проходимости автомобилей. Их устанавливают вместо обычных шин сдвоенных задних колес на специальном ободе.
Арочные шины по сравнению с обычными имеют более высокую стоимость, повышенный износ протектора на дорогах с твердым покрытием и более сложный монтаж и демонтаж.
Пневмокатки (рис. 7, б) представляют собой высокоэластичные оболочки бочкообразной формы. Они имеют П-образный профиль, ширина которого равняется одному-двум наружным диаметрам пневмокатка, а отношение Н1В- 0,25 ...0,4. Протектор снабжен невысокими, редко расположенными грунтозацепами, которые наряду с основным своим назначением повышают также прочность пневмокатка и обеспечивают сохранность (устойчивость) его формы. Эластичность пневмокатков в 3 — 4 раза выше, чем обычных, и в 1,5 — 2 раза выше, чем арочных шин. Пневмокатки изготовляют бескамерными. Внутреннее давление воздуха в них 0,01 ...0,05 МПа. Высокая эластичность и малое внутреннее давление воздуха обеспечивают пневмокаткам очень низкое давление на грунт, хорошую приспособляемость к дорожным условиям и высокую сопротивляемость к проколам и повреждениям. В случае прокола воздух из пневмокатка выходит очень медленно из-за незначительного внутреннего давления. Однако пневмокатки из-за низкого давления воздуха в них при достаточно больших размерах имеют относительно малую грузоподъемность. Значительная ширина и малая грузоподъемность пневмокатков ограничивают их применение на автомобилях. Кроме того, на ровных дорогах с твердым покрытием пневмокатки имеют относительно низкий срок службы.
Пневмокатки предназначены для автомобилей, работающих в особо тяжелых условиях. Их монтируют на ободьях специальной конструкции. Автомобили с пневмокатками могут двигаться по снежной целине, сыпучим пескам, заболоченной местности и т.п.
Крупногабаритные шины имеют ширину профиля Н=350 мм и более, независимую от посадочного диаметра. Эти шины имеют тонкослойный каркас и эластичный протектор со сравнительно неглубоким рисунком. Они выпускаются бескамерными. Наружный диаметр крупногабаритных шин достигает 2...3 м и более. Давление воздуха в шинах очень низкое (0,02...0,035 МПа) и регулируется водителем. Крупногабаритные шины имеют большую площадь опоры на грунт и предназначены для работы в особо тяжелых условиях: по пескам, болотам, снежной целине, неровной местности.
Диагональные и радиальные шины имеют различную конструкцию каркаса.

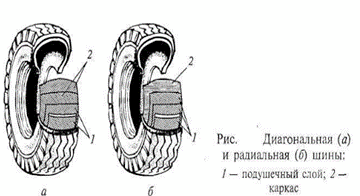

Диагональные шины (рис.8, а) имеют каркас 2, нити корда которого располагаются под углом 50... 52° к оси колеса и перекрещиваются в смежных слоях. Нити корда подушечного слоя 1 также расположены под некоторым углом к оси колеса. Каркас диагональных шин менее подвержен повреждению от ударов, порезов и пр.
Радиальные отличаются от диагональных расположением нитей корда в каркасе, формой профиля, слойностью, особенностями подушечного слоя, бортовой части, протектора и качеством применяемых материалов.
Шины имеют радиальное расположение нитей корда каркаса 2, которые идут параллельно друг другу от одного борта шины к другому. Число слоев корда в 2 раза меньше, чем у шин с диагональным расположением нитей корда. Подушечный слой 1 изготовлен из металлического или вискозного корда. Высота профиля шин несколько сокращена, Н1В = 0,7 ...0,85. Шины бывают камерные и бескамерные. Радиальные шины по сравнению с шинами с диагональным расположением нитей корда характеризуются большей грузоподъемностью (на 15...20%), большей радиальной эластичностью (на 30...35 %), меньшим сопротивлением качению (на 10%), меньше нагреваются (на 2О...ЗО° С). Шины лучше сглаживают микронеровности дороги, улучшают управляемость автомобиля, уменьшают расход топлива и обладают большей износостойкостью. Срок службы шин в 1,5 — 2 раза выше, и пробег их составляет 75... 80 тыс. км. Однако шины имеют высокую стоимость и повышенную боковую эластичность, что создает повышенный шум при качении по неровной дороге.
Шины с регулируемым давлением могут быть камерными и бескамерными. По сравнению с обычными шинами они имеют увеличенную ширину профиля (на 25...40%), меньшее число слоев корда каркаса (в 1,5 — 2 раза) и мягкие резиновые прослойки между слоями корда, увеличенную площадь опоры на грунт (в 2 — 4 раза при снижении давления), меньшее удельное давление на грунт, хорошее сцепление с ним и большую эластичность. Протектор шин также отличается повышенной эластичностью и имеет специальный рисунок с крупными широко расставленными грунтозацепами, допускающий большие деформации. Высота грунтозацепов составляет 15... 30 мм. Вентиль этих шин не имеет золотника. Такие шины могут работать с переменным давлением воздуха 0,05...0,35 МПа, величину которого выбирает водитель в соответствии с дорожными условиями. Давление воздуха в шинах регулируют с помощью специального оборудования, установленного на автомобиле, которое позволяет не только поддерживать в шинах требуемое давление в зависимости от условий эксплуатации, но и непрерывно подавать воздух в шины при проколах и мелких повреждениях.
Шины с регулируемым давлением предназначены для работы на дорогах всех категорий во всех климатических зонах страны при температурах от минус 60 °С до плюс 55 "С. При прохождении тяжелых участков пути (заболоченная местность, снежная целина, сыпучие пески) давление воздуха в шинах снижают до минимального, а на дорогах с твердым покрытием доводят до максимального значения. Шины с регулируемым давлением применяют на автомобилях высокой проходимости. В связи с тем что они работают в более тяжелых условиях и при пониженном давлении воздуха, срок их службы в 2 — 2,5 раза меньше, чем у обычных шин. Кроме того, эти шины имеют пониженную грузоподъемность по сравнению с обычными шинами того же размера.

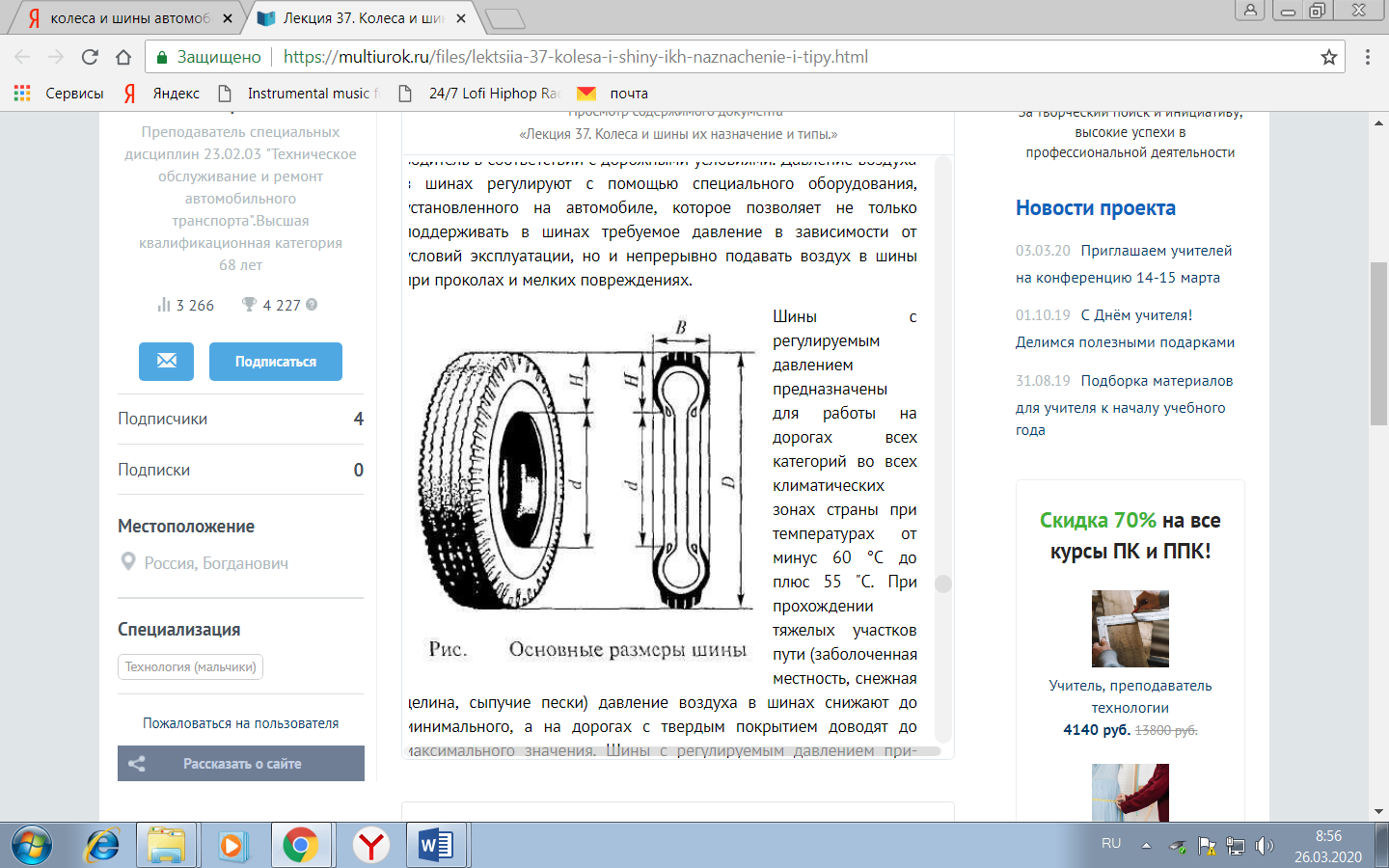

Размеры и маркировка шин проставлены на их боковой поверхности. Основными размерами шины (рис.9) являются ширина В и высота Н профиля, посадочный диаметр d и наружный диаметр D. Размер диагональных шин обозначается двумя числами: в виде сочетания размеров B-d. Для выпускаемых отечественных шин принята дюймовая система обозначения, т.е. размеры В и d даются в дюймах (например, 6,95... 16), и смешанная система обозначения: размер В дается в миллиметрах, а размер d — в дюймах (например, 175... 16).
Размер радиальных шин обозначается тремя числами и буквой R. Например, 175170R13, где 175 — ширина профиля шины В, мм; 70 — отношение высоты Н к ширине профиля В, %; R — радиальная; 13 — посадочный диаметр d в дюймах.
Кроме размеров в маркировке шины указываются завод-изготовитель, модель шины, ее порядковый номер и другие данные. На шинах при необходимости наносятся дополнительные обозначения. Например, надпись «Tubeless» — для бескамерных шин; знак М + S — для шин с зимним рисунком протектора; буква Ш — у шин, предназначенных для ошиповки, и ряд других обозначений.
3. Ободья, ступица и соединительный элемент колеса
Колеса автомобилей могут быть с глубокими неразборными и разборными ободьями, а также с соединительными элементами в виде дисков, спиц или без них.
Ободья служат для установки пневматической шины. Они имеют специальный профиль. Их обычно штампуют или прокатывают из стали, а также отливают совместно с диском из легких сплавов (алюминиевые, магниевые).
Глубокий обод используется для колес легковых автомобилей. Он выполнен неразборным. В средней части такого обода сделана выемка В, которая облегчает монтаж и демонтаж шины. Выемка может быть симметричной или несимметричной. По обе стороны от выемки расположены конические полки, которые заканчиваются бортами. Угол наклона полок обода составляет 5° + Г, вследствие чего улучшается посадка шины на ободе.
Глубокие ободья отличаются большой жесткостью, малой массой и простотой изготовления. Однако на таких ободьях можно монтировать только шины сравнительно небольших размеров с высокой эластичностью бортовой части. Поэтому глубокие ободья используются только в колесах легковых автомобилей и грузовых автомобилей малой грузоподъемности.
Для шин с регулируемым давлением воздуха, широкопрофильных, арочных, а также некоторых шин грузовых автомобилей большой грузоподъемности применяют разборные ободья с распорными кольцами. Они состоят из двух частей, соединяемых между собой болтами. Разборные ободья обеспечивают надежное крепление шины независимо от внутреннего давления воздуха в ней.
ЗАДАНИЕ:
1. Изучить лекционный материал
2.Письменно ответить на вопросы
3. Составить презентацию на тему « Устройство и виды кузовов легковых и грузовых» автомобилей
Выполненное задание присылать в виде фотоотчета и скриншота до 10.00 часов 28.03.20г.
Для лучшего освоения материала можно воспользоваться видео-уроком на сайте https://yandex.ru/video/preview/?filmId=8992730410755996996&from=tabbar&parent-reqid=1585199828881775-144649783336435970
Контрольные вопросы
1.Назначение и устройство переднего моста автомобиля ЗИЛ 130
Каково назначение колес автомобилей?
Назовите основные части автомобильного колеса и шины.
