3D МОДЕЛИРОВАНИЕ

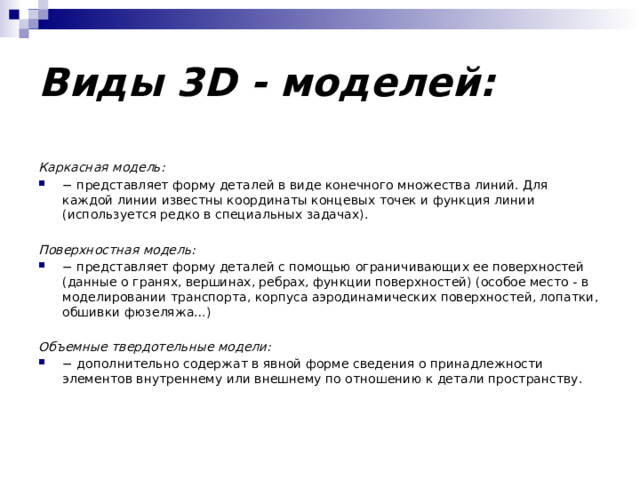

Виды 3D - моделей:

Каркасная модель:

• − представляет форму деталей в виде конечного множества линий. Для каждой линии известны координаты концевых точек и функция линии (используется редко в специальных задачах).

Поверхностная модель:

• − представляет форму деталей с помощью ограничивающих ее поверхностей (данные о гранях, вершинах, ребрах, функции поверхностей) (особое место - в моделировании транспорта, корпуса аэродинамических поверхностей, лопатки, обшивки фюзеляжа…)

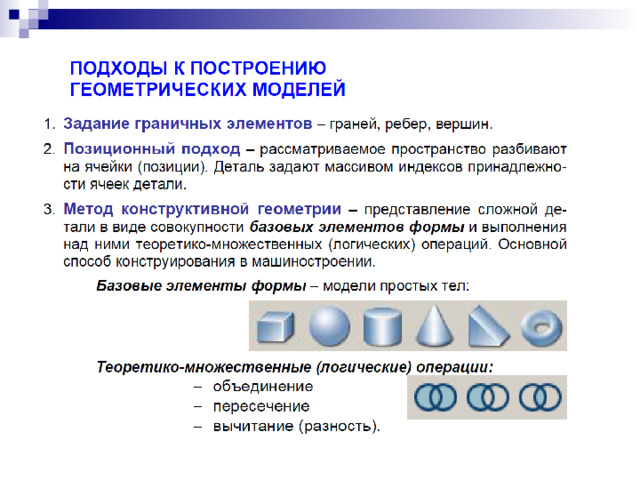

Объемные твердотельные модели:

• − дополнительно содержат в явной форме сведения о принадлежности элементов внутреннему или внешнему по отношению к детали пространству.

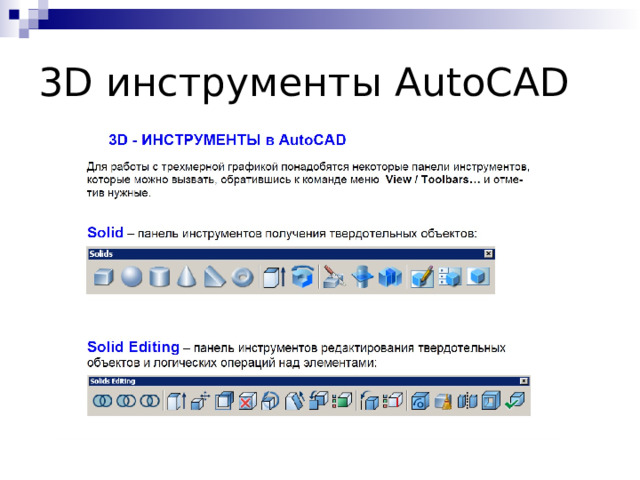

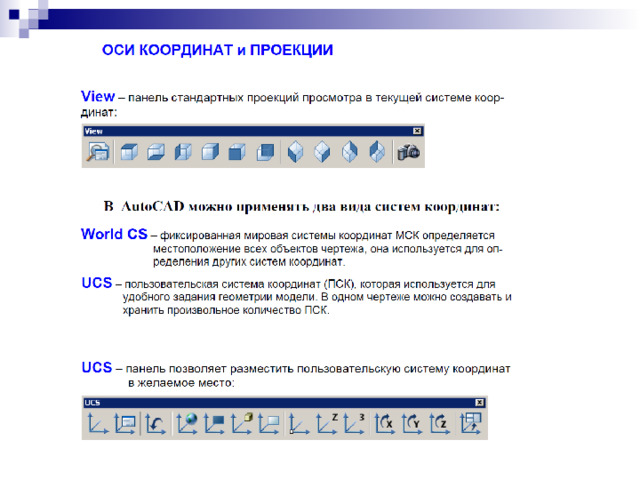

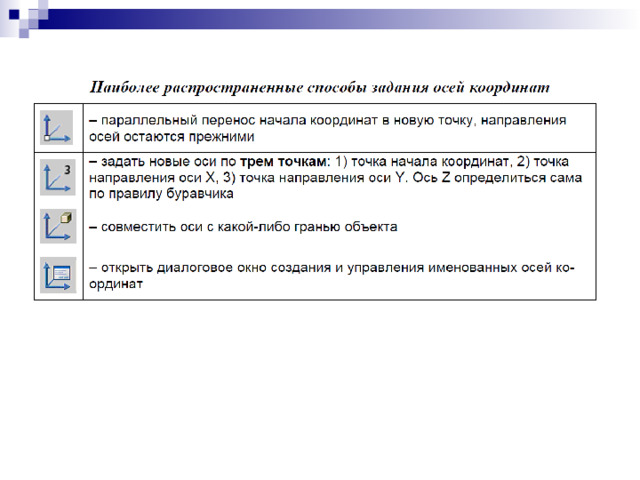

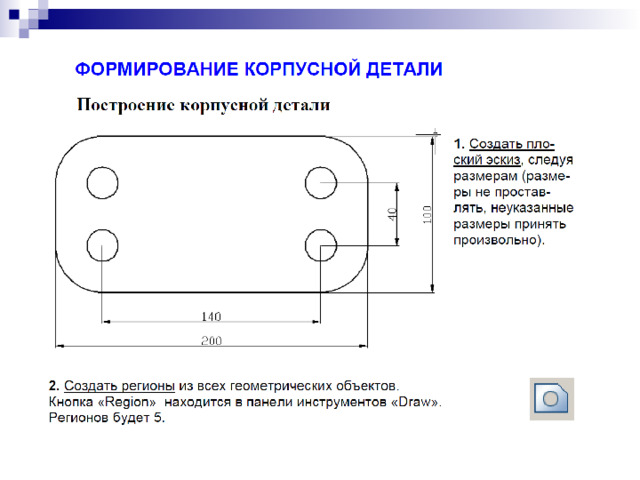

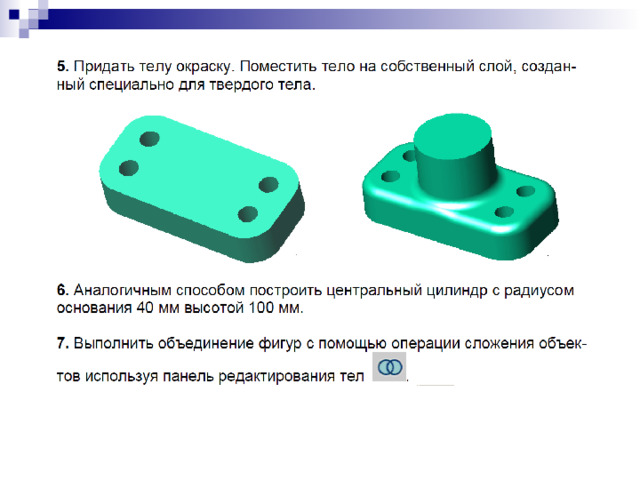

3D инструменты AutoCAD

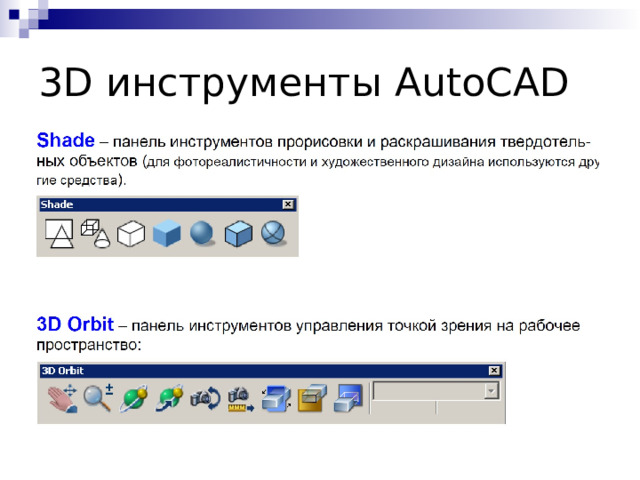

3D инструменты AutoCAD

СПАСИБО ЗА ВНИМАНИЕ!
