5Э Рабочее оборудование ЭО

Рабочее оборудование и рабочие органы ЭО

• Рабочее оборудование и рабочие органы ЭО

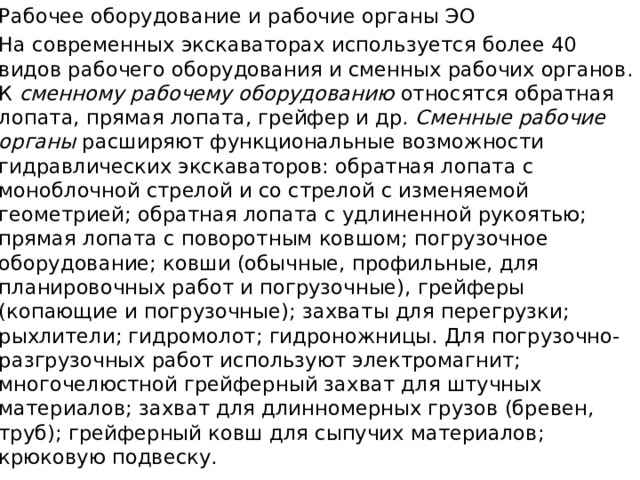

• На современных экскаваторах используется более 40 видов рабочего оборудования и сменных рабочих органов. К сменному рабочему оборудованию относятся обратная лопата, прямая лопата, грейфер и др. Сменные рабочие органы расширяют функциональные возможности гидравлических экскаваторов: обратная лопата с моноблочной стрелой и со стрелой с изменяемой геометрией; обратная лопата с удлиненной рукоятью; прямая лопата с поворотным ковшом; погрузочное оборудование; ковши (обычные, профиль­ные, для планировочных работ и погрузочные), грейферы (копающие и погрузочные); захваты для перегрузки; рыхлители; гидромолот; гидроножницы. Для погрузочно-разгрузочных работ используют электромагнит; многочелюстной грейферный захват для штучных материалов; захват для длинномерных грузов (бревен, труб); грейферный ковш для сыпучих материалов; крюковую подвеску.

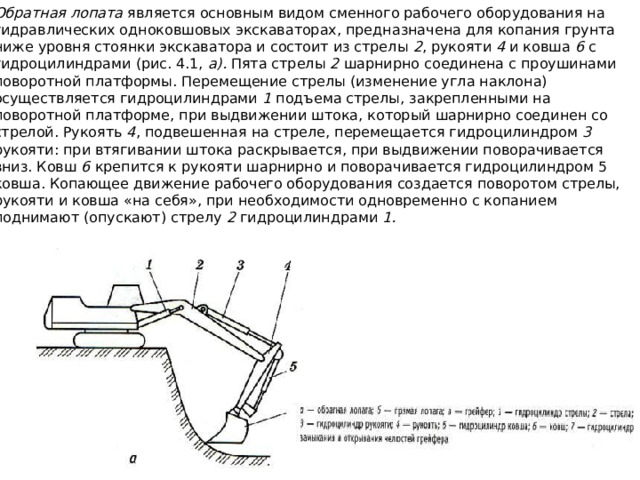

• Обратная лопата является основным видом сменного рабочего оборудо­вания на гидравлических одноковшовых экскаваторах, предназначена для копания грунта ниже уровня стоянки экскаватора и состоит из стрелы 2 , рукояти 4 и ковша 6 с гидроцилиндрами (рис. 4.1, а). Пята стрелы 2 шар­нирно соединена с проушинами поворотной платформы. Перемещение стре­лы (изменение угла наклона) осуществляется гидроцилиндрами 1 подъема стрелы, закрепленными на поворотной платформе, при выдвижении штока, который шарнирно соединен со стрелой. Рукоять 4 , подвешенная на стреле, перемещается гидроцилиндром 3 рукояти: при втягивании штока раскры­вается, при выдвижении поворачивается вниз. Ковш 6 крепится к рукояти шарнирно и поворачивается гидроцилиндром 5 ковша. Копающее движение рабочего оборудования создается поворотом стрелы, рукояти и ковша «на себя», при необходимости одновременно с копанием поднимают (опускают) стрелу 2 гидроцилиндрами 1.

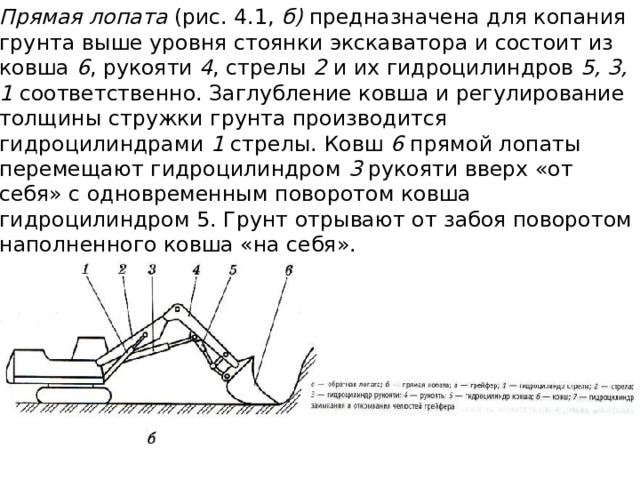

• Прямая лопата (рис. 4.1, б) предназначена для копания грунта выше уровня стоянки экскаватора и состоит из ковша 6 , рукояти 4 , стрелы 2 и их гидроцилиндров 5, 3, 1 соответственно. Заглубление ковша и регулиро­вание толщины стружки грунта производится гидроцилиндрами 1 стрелы. Ковш 6 прямой лопаты перемещают гидроцилиндром 3 рукояти вверх «от себя» с одновременным поворотом ковша гидроцилиндром 5. Грунт отры­вают от забоя поворотом наполненного ковша «на себя».

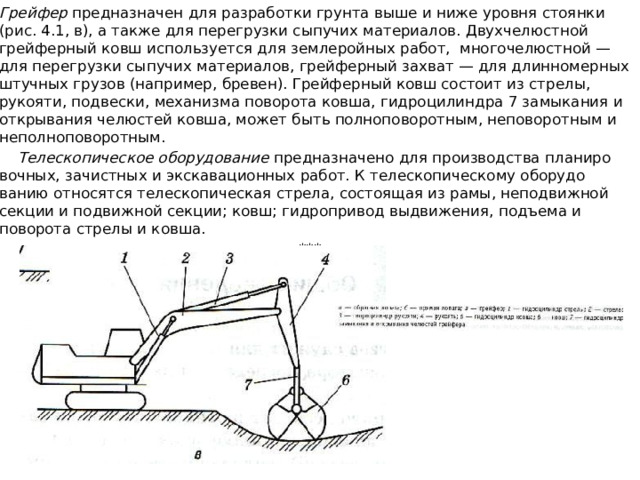

• Грейфер предназначен для разработки грунта выше и ниже уровня стоянки (рис. 4.1, в), а также для перегрузки сыпучих материалов. Двухчелюстной грейферный ковш используется для землеройных работ, многочелюстной — для перегрузки сыпучих материалов, грейферный захват — для длинномерных штучных грузов (например, бревен). Грейфер­ный ковш состоит из стрелы, рукояти, подвески, механизма поворота ков­ша, гидроцилиндра 7 замыкания и открывания челюстей ковша, может быть полноповоротным, неповоротным и неполноповоротным.
• Телескопическое оборудование предназначено для производства планиро­вочных, зачистных и экскавационных работ. К телескопическому оборудо­ванию относятся телескопическая стрела, состоящая из рамы, неподвижной секции и подвижной секции; ковш; гидропривод выдвижения, подъема и поворота стрелы и ковша.

***

Конец темы
