№57 Разрезаемость сталей

Разрезаемость сталей.

При кислородной резке так же, как и при сварке, вблизи места реза образуется околорезательная зона с возможным образованием в ней трещин при остывании кромок.

При резке нержавеющих сталей возможна межкристаллитная коррозия (выпадение карбидов хрома из раствора) после резки и ржавление. Поэтому кромки этих сталей после резки кислородом часто фрезеруют или строгают на глубину 0,5 — 3мм при толщине до 100мм. Для некоторых марок высоколегированной стали после резки кислородом применяют термическую обработку для восстановления структуры металла на кромках.

Свойство стали разрезаться кислородом без образования закаленного участка

вблизи места резки принято называть разрезаемостью.

Оценка разрезаемости в зависимости от химического состава стали проводится по четырехбалльной системе (табл. 1):

1) хорошо разрезающиеся;

2) удовлетворительно;

3) ограниченно;

4) плохо разрезающиеся стали.

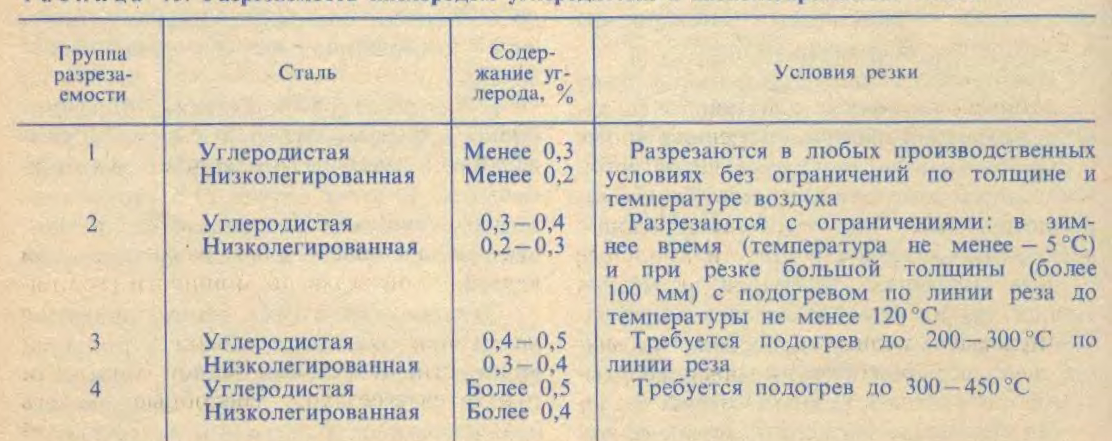

Таблица 1. Разрезаемость кислородом углеродистых и низколегированных сталей.

Примечание. Разрезаемость может оцениваться также и по эквивалентному углероду, определяемому по соответствующей формуле.
