Практическая работа

Тема: «Построение модели процессов IDEF0»

Для того чтобы понять, как работать с функциональным моделированием, рассмотрим пример процесса написания статьи.

Основной блок – «Написать статью».

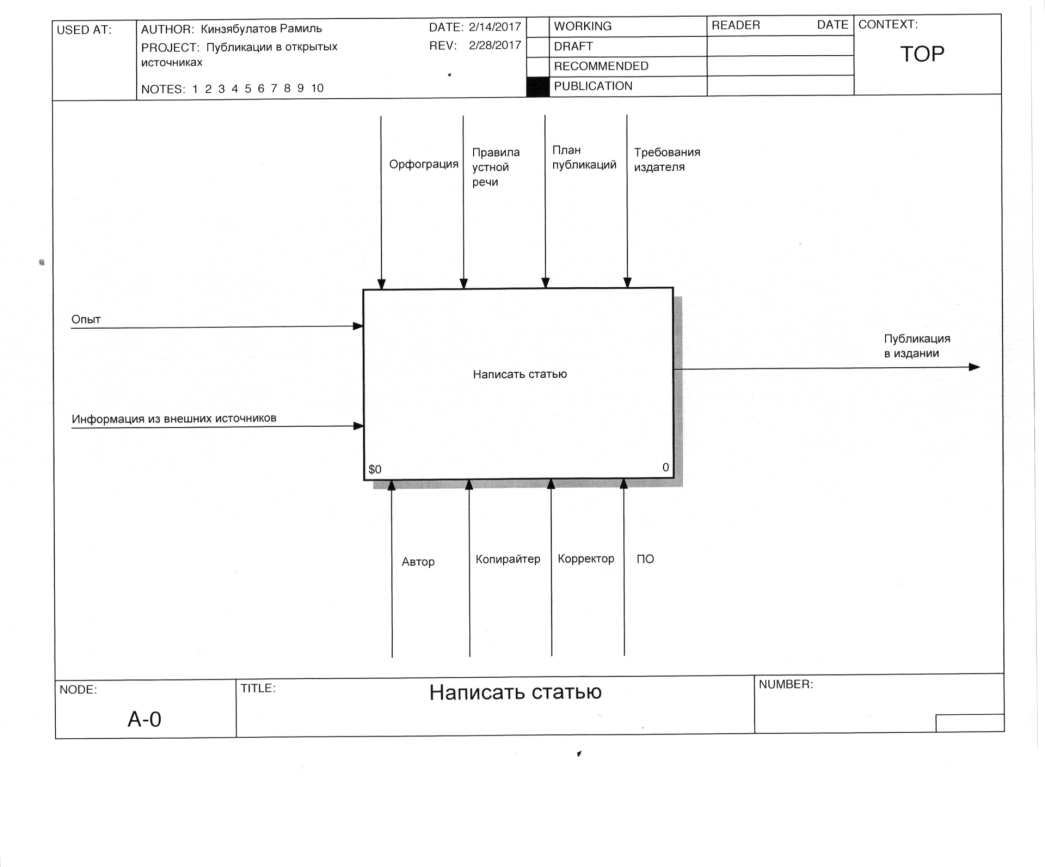

Пример описания функциональной модели верхнего уровня

Входящие стрелки – «Опыт», «Информация из сторонних источников». Это те вводные, которые необходимы для начала работы.

Управляющие для написания статьи – это «План публикации», «Требования издателя», «Правила русского языка».

А в роли «Механизмов» выступают автор, копирайтер, корректор и программное обеспечение. В данном случае автор создает аудиоматериал, в котором собирает все мысли и идеи, которые должны быть отражены в статье. Копирайтер – это человек, который создает на основе этого материала, руководствуясь требованиями издателя, планом публикации и правилами русского языка, готовый текст статьи. Корректор проверяет материал на ошибки. А программное обеспечение – это те инструменты, которые используют в работе все участники процесса.

Таким образом, я задал основные параметры процесса, его вход, выход, а также все необходимое для успешного проведения процесса. Но это – только основные рамки процесса. Так описывается общая схема работы компании в целом.

На самом деле, процесс создания статьи, как и любой бизнес-процесс можно и нужно детализировать. Для этого я декомпозирую общий блок «написать статью» на связанные между собой элементы.

В нашем случае работа делится на 4 основных этапа:

Подготовить аудио.

1. Подготовить текст

2. Подготовить текст к публикации.

3. Разместить статью в издании.

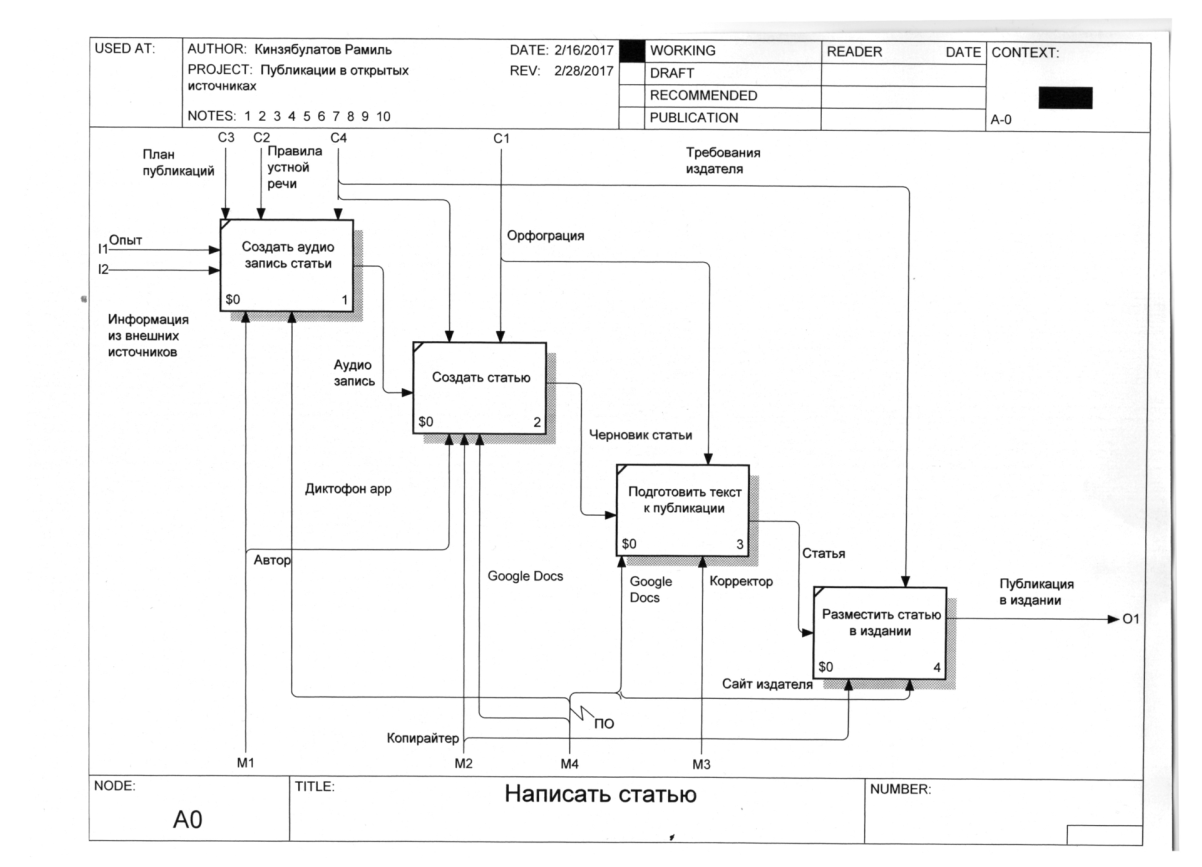

Пример описания функциональной модели бизнес процесса второго уровня

На схеме наглядно видно, на каком этапе какие управляющие элементы и какие механизмы задействованы.

Так, автор при создании аудио использует свои знания и опыт, при этом руководствуется планом публикации и требованиями издателя. Копирайтер получает на входе аудиозапись, из которой, руководствуясь правилами русского языка, создает текст. Корректор получает текст и проверяет его, также руководствуясь правилами русского языка. Для размещения статьи в издании необходимо специальное программное обеспечение.

При создании функциональной модели ключевыми параметрами являются цель и точка зрения. Исходя из них, моделирование одних и тех же процессов может выглядеть несколько по-разному. Например, в моем случае целью является «рассказать о процессе написания статьи». А точка зрения копирайтера – это «написание и публикация статьи с точки зрения руководителя процесса».

Так, если бы тот же процесс был описан с точки зрения копирайтера, то входящими были бы опыт и аудиофайл от автора. При этом в таком случае под Опытом подразумевался бы опыт копирайтера, но не руководителя или автора. А потому первое, что нужно определить при создании модели бизнес-процесса – это выбрать точку зрения и четко сформулировать цель.

Такое моделирование не только наглядно, но и очень удобно для принятия эффективных управленческих решений. Например, в описанном выше бизнес-процессе есть два отдельных специалиста — копирайтер и корректор. Если я поставлю задачу оптимизировать финансирование проекта, то я благодаря схеме сразу увижу, где это и как можно сделать. Так, к копирайтер и корректор пользуются примерно одинаковыми правилами, но копирайтер получает аудио, а выдает результат в виде текста, корректор же и принимает, и отдает текст. А потому при необходимости я могу, скажем, за половину стоимости обязанности корректора предложить копирайтеру. Так я сэкономлю средства и время на взаимодействие разных специалистов. Конечно, я понимаю все заслуги корректоров и почему лучше работать с отдельным специалистам. Но напоминаю — у меня стоит задача: оптимизация затрат.

Без такого наглядного инструмента было бы сложнее определить, какие из блоков можно удалить и, таким образом, оптимизировать работу.

Задание: рассмотрев пример создания функциональной модели, построить ее в программе DIA или как в примере в программе BPwin.
