Лекция 2.4 «Устройство и составные части строительных машин»

Обязательными составными частями любой технологической, транспортирующей и грузоподъемной машины являются: привод, состоящий из силовой установки, передаточных устройств (транс­миссии) и системы управления; один или несколько рабочих орга­нов и рама (несущие конструкции). У передвижных машин имеется, кроме того, ходовое устройство, соединенное с рамой машины, называемой в ряде случаев шасси.

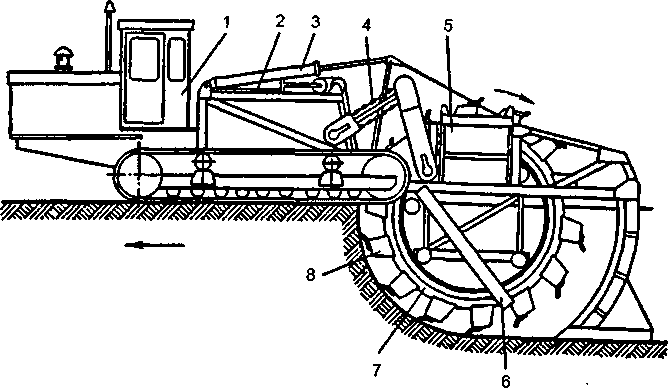

Рис. 1. Принципиальная схема роторного траншейного экскаватора: 1 – гусенич­ный тягач; 2 – рама для рабочего оборудо­вания; 3 и 4 – механизмы для подъема и привода рабочего органа; 5 – поперечный отваль­ный конвейер; 6 – пассивные ножевые откосни­ки; 7 – ковшовый ротор; 8 – ковши с зубьями.

Преобразование строительных материалов названными маши­нами происходит в результате движения их рабочих органов, ко­торое сообщается им от силовой установки через трансмиссию. Иногда конечное звено трансмиссии входит в состав сборочной единицы машины вместе с ее рабочим органом. Например, рабо­чим органом ленточного конвейера служит конвейерная лента, которая приводится в движение от приводного барабана, по су­ществу являющегося конечным звеном трансмиссии, но входя­щего в состав собственно конвейера (без привода). В подобных слу­чаях конечное звено трансмиссии называют исполнительным ме­ханизмом.

Движения рабочего органа могут быть простыми, как, напри­мер, вращение лопастного вала растворосмесителя при переме­шивании компонентов приготовляемого строительного раство­ра, и сложными, как, например, движения ковша гидравличе­ского одноковшового экскаватора на разных операциях экскава-ционного рабочего цикла (поворот ковша относительно непо­движной рукояти, поворот рукояти с фиксированным на ней ковшом, одновременный поворот ковша и рукояти и т.д.). Сложное движение рабочего органа есть результат сложения относи­тельного (поворот ковша относительно рукояти) и переносного (поворот рукояти, стрелы, поворотной платформы) движений. Механизмы, обеспечивающие переносные движения, кинема­тически связаны с рабочим органом и по существу относятся к трансмиссии, но по указанной выше причине их принадлежно­сти к одной с рабочим органом сборочной единице (в данном случае — группе сборочных единиц) они являются исполнитель­ными механизмами. Таким образом, движение рабочему органу может передаваться непосредственно от силовой установки че­рез трансмиссию или через исполнительные механизмы в форме переносных движений.

Примером машины с несколькими рабочими органами может служить траншейный роторный экскаватор, у которого землерой­ный рабочий орган — ротор приводится в движение от силовой установки через трансмиссию непосредственно, а конвейерная лента транспортирующего рабочего органа — отвалообразователя, кроме того, через исполнительный механизм — приводной барабан.

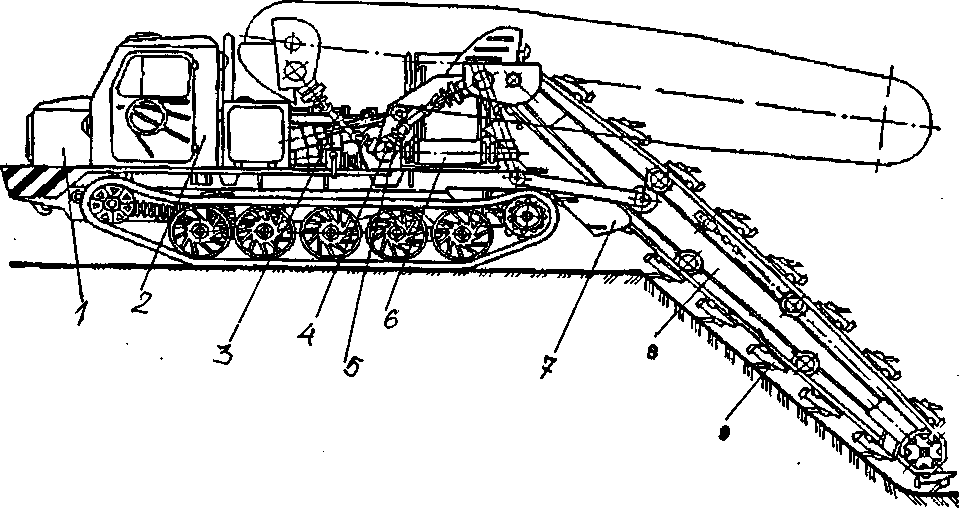

Рис. 2. Принципиальная схема скребкового двух цепного экскаватора: 1 – силовая установка; 2 – кабина; 3 – гидросистема; 4 – трансмиссия; 5 – механизм подъема и опускания рабочего органа; 6 – конвейер; 7 – лоток; 8 – рабочий орган с тяговой цепью; 9 – ковш-скребок.

Для включения в действие машины и ее отдельных механиз­мов, включая силовую установку, а также для их остановки слу­жит система управления. Структурные схемы машин приведены на рис. 3.

Т ранспортные машины, как правило, не имеют рабочих орга­нов. Взаимодействующие с транспортируемым материалом кузова и платформы этих машин пассивны, а груз перемещается только за счет движения ходовых устройств.

Рис. 3. Структурная схема технологической, транспортирующей и грузо­подъемной машин при передаче движения рабочему органу через трансмис­сию непосредственно (а) и с помощью исполнительных механизмов (б).

Кроме перечисленных обяза­тельных составных частей на ма­шинах могут быть установлены дополнительные (вспомогатель­ные) устройства, например, вы­носные опоры в конструкциях пневмоколесных кранов, экскава­торов и т. п.

Приводы строительных машин, включающие силовую установку, передаточные устройства и систе­му управления, а также ходовые устройства обладают конструктив­ной и функциональной общно­стью, что позволяет изучать их не­зависимо от видов машин.
