Электромагнитная индукция

Урок для 9 класса (профиль)

Открытие, навсегда изменившее мир!

Магнитный поток-

Физическая величина, равная произведению модуля вектора магнитной индукции на площадь и косинус угла между вектором магнитной индукции и вектором нормали к плоскости проводника

Ф=В ·S·cosα

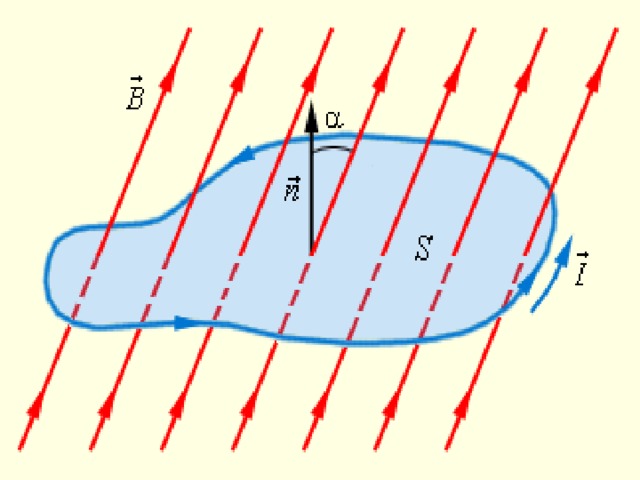

Величины, входящие в формулу Ф=В · S · cosα n

В – магнитная индукция,

S – площадь контура,

ограничивающего площадку,

α – угол между направлением вектора индукции В и нормалью n (перпендикуляром) к площадке

В

α

S

« Превратить магнетизм в электричество»

Явление электромагнитной индукции заключается в возникновении индукционного тока в замкнутом контуре при изменении магнитного потока через площадь, ограниченную контуром .

Вывод из опытов Фарадея: индукционный ток в катушке возникает тогда, когда изменяется число линий магнитной индукции, пронизывающих катушку. ВЕЛИЧИНА ТОКА зависит от скорости изменения магнитного потока

Закон электромагнитной индукции

ЭДС индукции в замкнутом контуре равна скорости изменения магнитного потока через поверхность, ограниченную контуром

Правило Ленца

Направление индукционного тока определяется следующим образом:

• установить направление внешнего магнитного поля В
• определить увеличивается или уменьшается поток вектора магнитной индукции внешнего поля
• по правилу Ленца указать направление вектора магнитной индукции индукционного тока В i
• по правилу правого винта определить направление индукционного тока в контуре.

ОПЫТ, ПОДТВЕРЖДАЮЩИЙ ПРАВИЛО ЛЕНЦА

ГИА 2008 г. А11 . При внесении южного полюса магнита в катушку амперметр фиксирует возникновение индукционного тока. Что необходимо сделать, чтобы увеличить силу индукционного тока?

• увеличить скорость внесения магнита
• вносить в катушку магнит северным полюсом
• изменить полярность подключения амперметра
• взять амперметр с меньшей ценой деления

(ГИА 2009 г.) А11. Две одинаковые катушки А и Б замкнуты каждая на свой гальванометр. В 1 катушку вносят полосовой магнит, а из 2 катушки вынимают такой же полосовой магнит. В каких катушках гальванометр зафиксирует индукционный ток?

• ни в одной из них;
• в обеих катушках ;
• только в 1 катушке;
• только во 2 катушке

(ЕГЭ 2005 г., ДЕМО) А19. Виток провода находится в магнитном поле, перпендикулярном плоскости витка, и своими концами замкнут на амперметр. Магнитная индукция поля меняется с течением времени согласно графику на рисунке. В какой промежуток времени амперметр покажет наличие электрического тока в витке?

В, Тл

• от 0 с до 1 с
• от 1 с до 3 с
• от 3 с до 4 с
• во все промежутки времени от 0 с до 4 с

t, c

1

0

4

Явление самоиндукции

При замыкании цепи с катушкой определенное значение силы тока устанавливается лишь спустя некоторое время.

19

Самоиндукция-

явление возникновения вихревого электрического поля в проводнике при изменении магнитного поля , созданного изменяющимся током в этом же проводнике

Индуктивность (L)-

физическая величина, характеризующая свойство контуров с током и окружающей их среды накапливать магнитное поле

Ф = L·I

СОБСТВЕННЫЙ МАГНИТНЫЙ ПОТОК

Единица измерения индуктивности в системе СИ

- 1 Генри (Гн).

ЭДС САМОИНДУКЦИИ :

L зависит

Геометрических размеров проводника

Свойств окружающей среды μ
