№9 Устройство сварочного трансформатора

Устройство сварочного трансформатора.

Сварочный трансформатор преобразует переменный ток одного напряжения в переменный ток другого напряжения той же частоты и служит для питания сварочной дуги. Трансформатор имеет стальной сердечник (магнитопровод) и две изолированные обмотки. Обмотка, подключенная к сети, называется первичной, а обмотка, подключенная к электрододержателю и свариваемому изделию — вторичной. Для надежного зажигания дуги вторичное напряжение сварочных трансформаторов должно быть не менее 60 — 65 В; напряжение дуги при ручной сварке обычно не превышает 20 — 30 В.

Одним из наиболее распространенных источников переменного тока является сварочный трансформатор типа ТД-401У2 (рис.).

Расшифровка условного обозначения:

Т — трансформатор, Д — дуговой, 4 — условное обозначение номинального сварочного тока,

01 — регистрационный номер, У2 — климатическое исполнение и категория размещения

по ГОСТ 15150 — 69.

В нижней части сердечника 1 находится первичная обмотка 3, состоящая из двух катушек, расположенных на двух стержнях. Катушки первичной обмотки закреплены неподвижно. Вторичная обмотка 2, также состоящая из двух катушек, расположена на значительном расстоянии от первичной. Катушки как первичной, так и вторичной обмоток соединены параллельно. Вторичная обмотка — подвижная и может перемешаться по сердечнику с помощью винта 4 и рукоятки 5, находящейся на крышке кожуха трансформатора.

Сварочный ток регулируют изменением расстояния между первичной и вторичной обмотками. При вращении рукоятки 5 по часовой стрелке вторичная обмотка приближается к первичной, магнитный поток рассеяния и индуктивное сопротивление уменьшаются, сварочный ток возрастает. При вращении рукоятки против часовой стрелки вторичная обмотка удаляется от первичной, магнитный поток рассеяния растет (индуктивное сопротивление увеличивается) и сварочный ток уменьшается. Пределы регулирования сварочного тока 65 — 460 А. Последовательное соединение катушек первичной и вторичной обмоток позволяет получать малые сварочные токи с пределами регулирования 40—180 А.

Диапазоны тока переключают выведенной на крышку рукояткой.

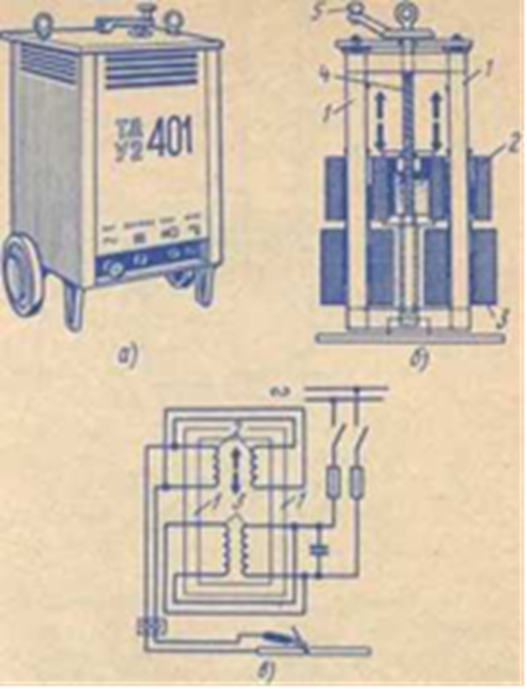

Рис. Сварочный трансформатор ТД-401У2:

а — общий вид, б — вид без кожуха, в — электрическая схема.
