Устройство и принцип работы сварочного трансформатора

ПЛАН УРОКА

Тема урока: Устройство и принцип работы сварочных трансформаторов.

Цели урока:

• образовательная: научиться определять вид, знать устройство и технические характеристики трансформаторов;

• развивающая: развить способность выбирать марку трансформатора в зависимости от вида выполняемой работы;

• воспитательная: воспитать ответственное отношение к теоретической части обучения.

Интеграция предмета: физика, химия, электротехника, материаловедение, охрана труда.

Оснащение урока: учебник, компьютерная техника, наглядные пособия, плакаты.

Тип урока: комбинированный.

ХОД УРОКА

1.Проверка присутствующих на уроке и их готовность к уроку.

2.Актуализация опорных знаний.

Беседа.

- что называют сварочным постом?

- устройство и оборудование сварочного поста;

- виды сварочного оборудования;

- вольт-амперные характеристики источников питания;

- требования к источникам питания.

3.Мотивация учебной деятельности.

Выполнение сварочных работ требует строгого выполнения технологии изготовления сварной конструкции, которая включает в себя и выбор источника питания. Важную роль при выборе источника питания играют особенности организации производства, требования безопасности и экономичности изготовления конструкции. Чтобы правильно выбрать источник питания необходимо знать его тип, назначение, устройство и технические характеристики, которые позволяют рационально организовать производственный процесс. Одними из таких ИП являются сварочные трансформаторы.

4.Изучение нового материала

коллективный разбор назначения и устройства трансформатора на конкретном примере

5.Закрепление полученных знаний.

-как классифицируют сварочные трансформаторы;

-назвать основные части трансформатора;

-указать основные технические характеристики трансформатора;

-рассказать принцип регулировки силы сварочного тока.

6.Подведение итогов урока.

Оценивание наиболее активных учеников.

7.Домашнее задание.

Закрепить пройденный материал с помощью конспекта и других, рекомендованных источников информации.

Устройство и принцип работы сварочных трансформаторов.

Сварочный трансформатор преобра­зует переменный ток одного напряжения (сетевого) в переменный ток другого напряжения (рабочего) той же частоты и служит для питания сварочной дуги.

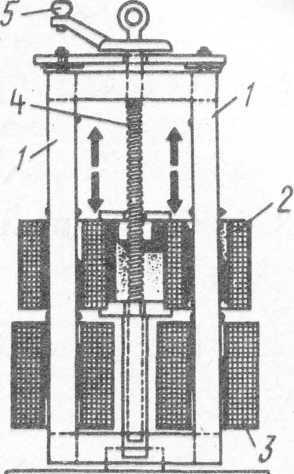

Трансформатор имеет стальной сердечник (магнитопровод)-1 и две изолированные обмотки.

Обмотка, подключенная к сети, называется первич­ной-3, а обмотка, подключенная к электрододержателю и свариваемому изделию – вторичной-2. Трансформатор имеет винт-4 с рукояткою-5 для перемещения подвижной обмотки (1.рис).

Для надежного зажигания дуги вторичное напряжение сварочных трансформаторов должно быть не менее 60 — 65 В; напряжение дуги при ручной сварке обычно не превышает 20 — 30 В.

Сварочный ток регулируют двумя способами:

- регулировка диапазонов тока - соединение треугольником – большой ток; соединение звездой – малый ток (рис 2).

- измене­нием расстояния между первичной и вто­ричной обмотками (рис 1).

Рис.1 рис.2

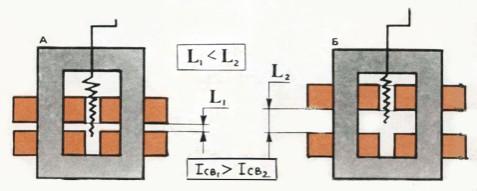

рис.3 Схема ручного передвижения вторичной катушки трансформатора с помощью винтового устройства.

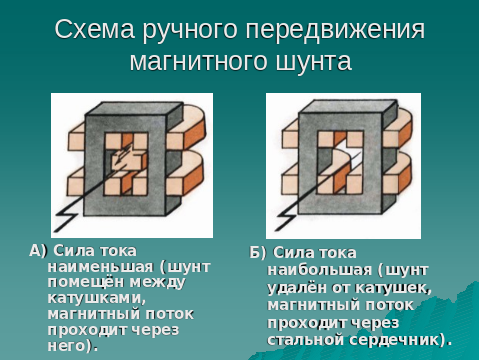

Регулировка тока с помощью магнитного шунта.

Рис. 4. Магнитный шунт.

Сварщику ЗАПРЕЩАЕТСЯ подключать трансформатор к промышленной сети (без специального допуска).
