АТОМНЫЕ ЭЛЕКТРОСТАНЦИИ

АТОМНЫЕ ЭЛЕКТРОСТАНЦИИ

Выполнил ученик 11 А кл. Чарушников Андрей

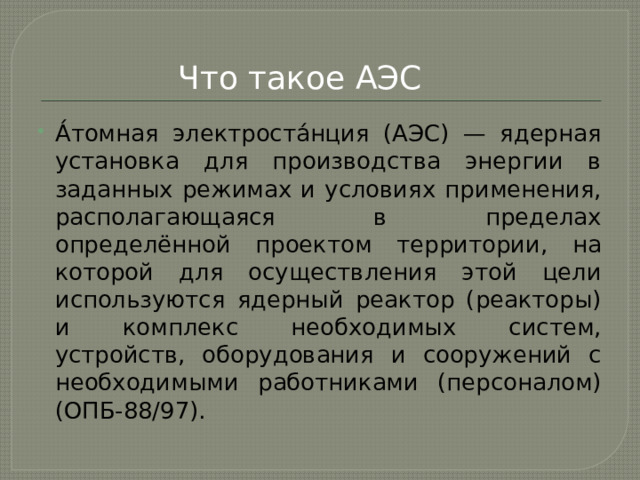

Что такое АЭС

• А́томная электроста́нция (АЭС) — ядерная установка для производства энергии в заданных режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор (реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимыми работниками (персоналом) (ОПБ-88/97).

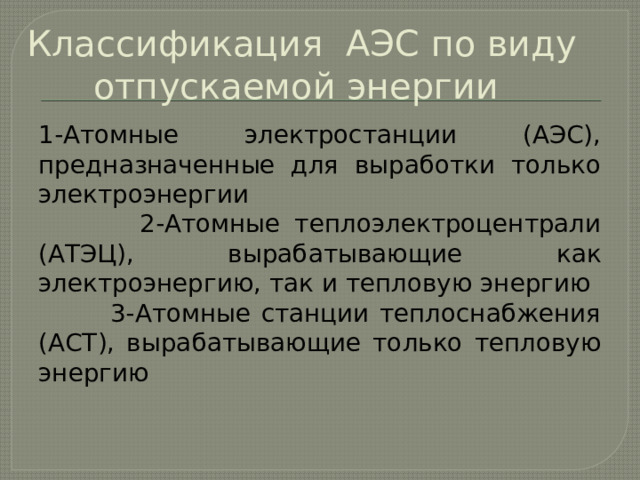

Классификация АЭС по виду отпускаемой энергии

1-Атомные электростанции (АЭС), предназначенные для выработки только электроэнергии

2-Атомные теплоэлектроцентрали (АТЭЦ), вырабатывающие как электроэнергию, так и тепловую энергию

3-Атомные станции теплоснабжения (АСТ), вырабатывающие только тепловую энергию

Классификация АЭС по виду отпускаемой энергии

• Реакторы на тепловых нейтронах, использующие специальные замедлители для увеличения вероятности поглощения нейтрона ядрами атомов топлива

1Реакторы на лёгкой воде

2Графитовые реакторы

3Реакторы на тяжёлой воде

• Реакторы на быстрых нейтронах
• Субкритические реакторы, использующие внешние источники нейтронов
• Термоядерные реакторы

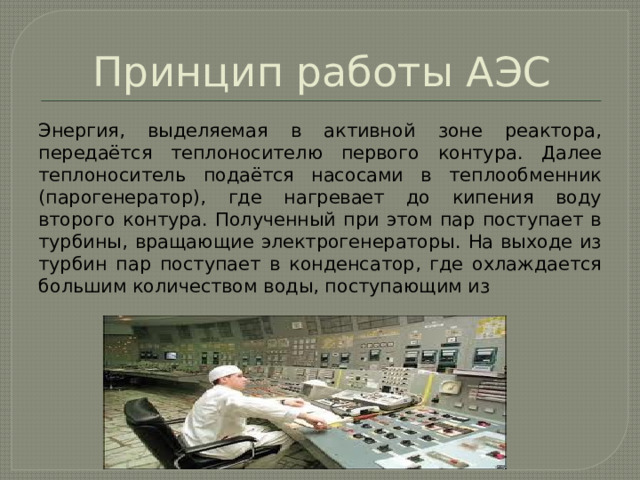

Принцип работы АЭС

Энергия, выделяемая в активной зоне реактора, передаётся теплоносителю первого контура. Далее теплоноситель подаётся насосами в теплообменник (парогенератор), где нагревает до кипения воду второго контура. Полученный при этом пар поступает в турбины, вращающие электрогенераторы. На выходе из турбин пар поступает в конденсатор, где охлаждается большим количеством воды, поступающим из

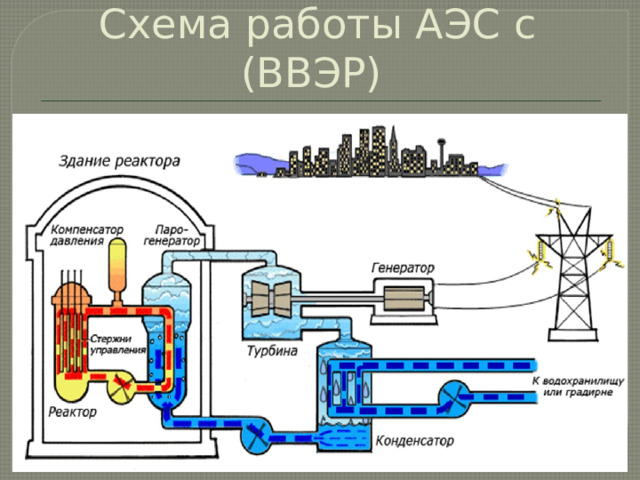

Схема работы АЭС с (ВВЭР)

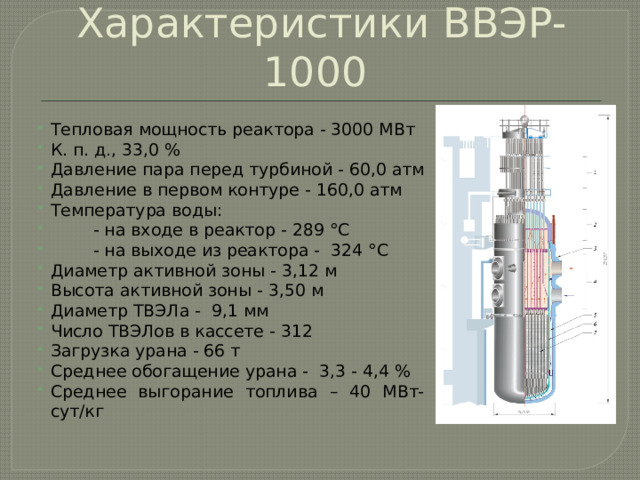

Характеристики ВВЭР-1000

• Тепловая мощность реактора - 3000 МВт
• К. п. д., 33,0 %
• Давление пара перед турбиной - 60,0 атм
• Давление в первом контуре - 160,0 атм
• Температура воды:
•         - на входе в реактор - 289 °С
• - на выходе из реактора - 324 °С
• Диаметр активной зоны - 3,12 м
• Высота активной зоны - 3,50 м
• Диаметр ТВЭЛа -  9,1 мм
• Число ТВЭЛов в кассете - 312
• Загрузка урана - 66 т
• Среднее обогащение урана -  3,3 - 4,4 %
• Среднее выгорание топлива – 40 МВт-сут/кг

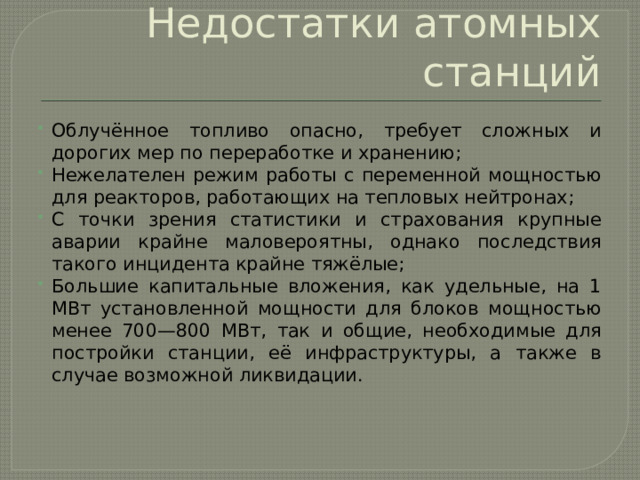

Недостатки атомных станций

• Облучённое топливо опасно, требует сложных и дорогих мер по переработке и хранению;
• Нежелателен режим работы с переменной мощностью для реакторов, работающих на тепловых нейтронах;
• С точки зрения статистики и страхования крупные аварии крайне маловероятны, однако последствия такого инцидента крайне тяжёлые;
• Большие капитальные вложения, как удельные, на 1 МВт установленной мощности для блоков мощностью менее 700—800 МВт, так и общие, необходимые для постройки станции, её инфраструктуры, а также в случае возможной ликвидации.
