Кожинова Е.Л., учитель информатики МКОУ СОШ с УИОП №3 Аппаратные средства локальных сетей

№ слайда 2

Описание слайда:

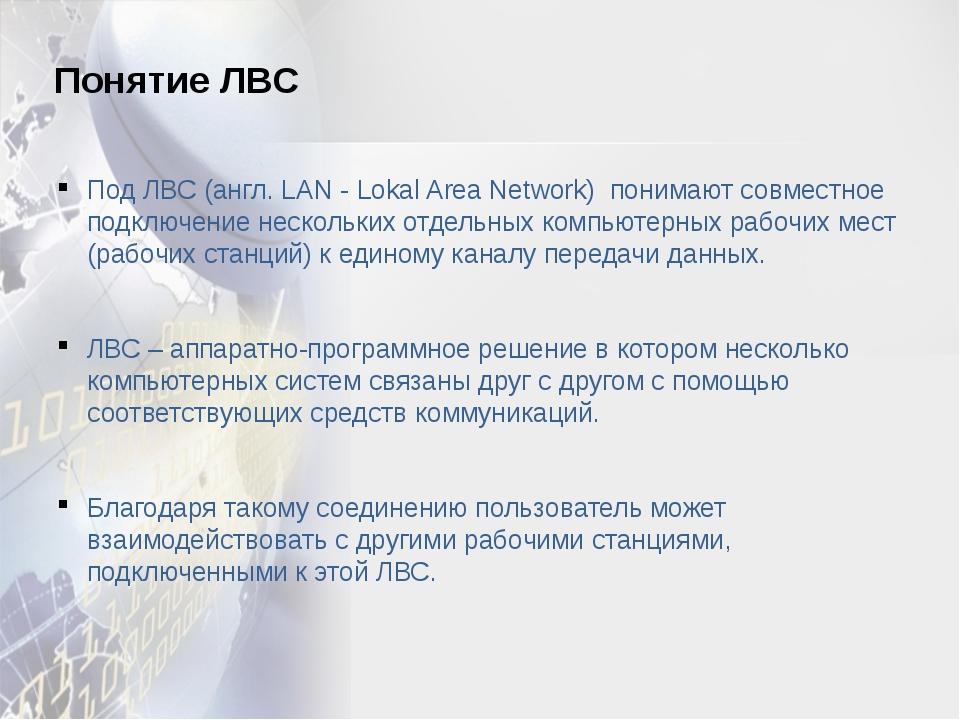

Под ЛВС (англ. LAN - Lokal Area Network) понимают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к единому каналу передачи данных. ЛВС – аппаратно-программное решение в котором несколько компьютерных систем связаны друг с другом с помощью соответствующих средств коммуникаций. Благодаря такому соединению пользователь может взаимодействовать с другими рабочими станциями, подключенными к этой ЛВС. Понятие ЛВС

№ слайда 3

Описание слайда:

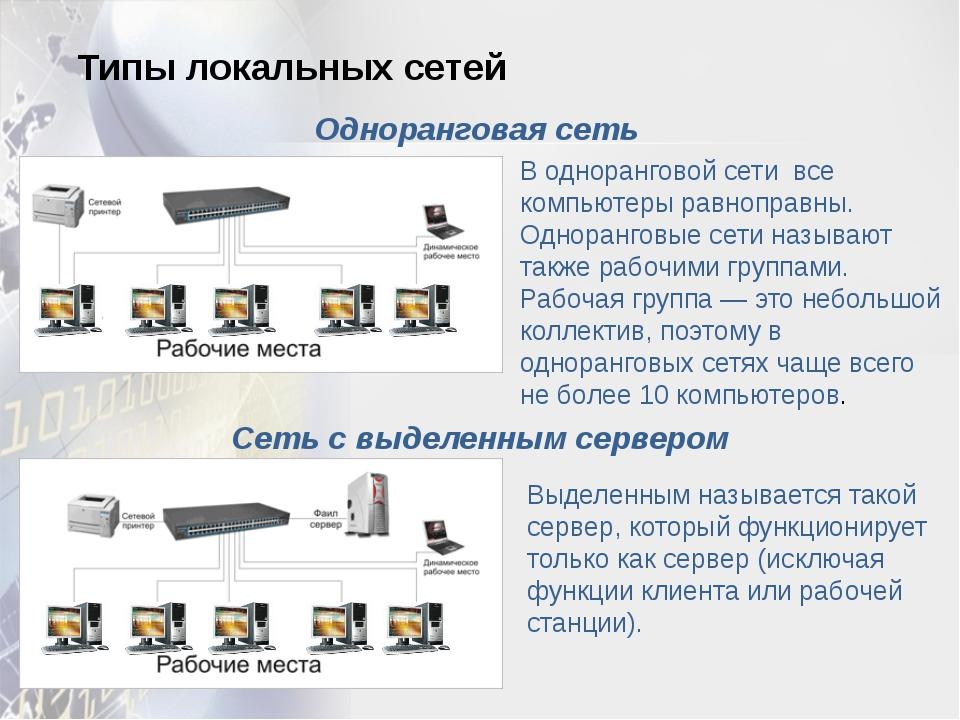

В одноранговой сети все компьютеры равноправны. Одноранговые сети называют также рабочими группами. Рабочая группа — это небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 10 компьютеров. Типы локальных сетей Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции). Одноранговая сеть Сеть с выделенным сервером

№ слайда 4

Описание слайда:

1. Шинная топология Все компьютеры подключаются к одному кабелю (шине). На  концах кабеля устанавливаются терминаторы. В качестве кабеля используется коаксиальный кабель. Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает. По шинной топологии строятся 10 Мбитные сети. 2. Звездообразная топология Каждый компьютер подключен отдельным проводом к отдельному порту концентратора (Hub) или коммутатора (Switches). Топология «Звезда» используется в 100 Мбитных сетях. 3. Кольцевая топология При топологии «кольцо» компьютеры подключаются к кабелю, замкнутому в кольцо. Каждый компьютер усиливает сигналы и передает их следующему компьютеру. Поэтому, если выйдет из строя один компьютер, функционирование сети может нарушиться. Сетевые топологии

№ слайда 5

Описание слайда:

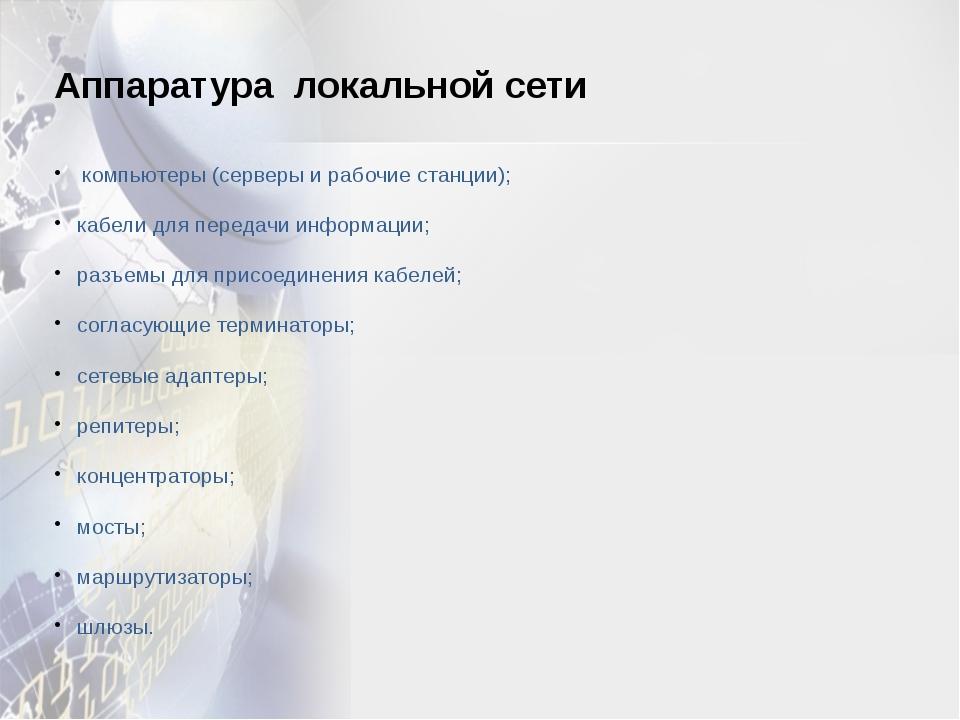

Аппаратура локальной сети компьютеры (серверы и рабочие станции); кабели для передачи информации; разъемы для присоединения кабелей; согласующие терминаторы; сетевые адаптеры; репитеры; концентраторы; мосты; маршрутизаторы; шлюзы.

№ слайда 6

Описание слайда:

Витое двухжильное проводное соединение часто называемое "витой парой" (twisted pair) Восемь изолированных проводников,используются, как правило, только четыре, из которых одна пара используется для передачи сигнала, а вторая для приема. Позволяет передавать информацию со скоростью до 10 Мбит/с. Легко наращивается, однако не защищена от помех. Длина кабеля не может превышать 1000 м при скорости передачи 1 Мбит/с. Для повышения помехозащищенности используют экранированную витую пару, т.е. витую пару, помещенную в экранирующую оболочку. Это увеличивает стоимость витой пары и приближает ее цену к цене коаксиального кабеля. Витая пара

№ слайда 7

Описание слайда:

Коаксиальный кабель имеет среднюю цену. Хорошо помехозащитен и применяется для связи на большие расстояния (несколько километров). Скорость передачи информации от 1 до 10 Мбит/с, а в некоторых случаях может достигать 50 Мбит/с. Используется для основной и широкополосной передачи информации. Коаксиальный кабель

№ слайда 8

Описание слайда:

Широкополосный коаксиальный кабель невосприимчив к помехам, легко наращивается, но имеет высокую цену. Скорость передачи информации равна 500 Мбит/с. При передачи информации в базисной полосе частот на расстояние более 1,5 км требуется усилитель, или так называемый репитер (повторитель). Поэтому суммарное расстояние при передаче информации увеличивается до 10 км. Для вычислительных сетей с топологией шина или дерево коаксиальный кабель должен иметь на конце согласующий резистор (терминатор). Широкополосный коаксиальный кабель

№ слайда 9

Описание слайда:

Ethernet-кабель является коаксиальным кабелем с волновым сопротив­лением 50 Ом. Его называют толстый Ethernet (thick), желтый кабель (yellow cable) или 10BaseT5 . Использует 15-контактное стандартное включение. Вследствие помехозащищенности является дорогой альтернативой обычным коаксиальным кабелям. Максимально доступное расстояние без репитера не превышает 500 м, а общее расстояние сети Ethernet - около 3000 м. Ethernet-кабель, благодаря своей магистральной топологии, использует в конце лишь один нагрузочный резистор. Еthernet-кабель

№ слайда 10

Описание слайда:

Cheaper­net-кабель или, как его часто называют, тонкий (thin) Ethernet или 10BaseT2 - это также 50-омный коаксиальный кабель со скоростью передачи информации в десять миллионов бит в секунду. При соединении сегментов Сhеарегnеt-кабеля требуются репитеры. Вычислительные сети с Cheapernet-кабелем имеют небольшую стоимость и минимальные затраты при наращивании. Расстояние между двумя рабочими станциями без повторителей может составлять максимум 300 м, а общее расстояние - около 1000 м. Сheapernеt-кабель

№ слайда 11

Описание слайда:

Скорость распространения информации по ним достигает нескольких миллиардов бит в секунду. Допустимое удаление более 50 км. Внешнее воздействие помех практически отсутствует. На данный момент наиболее дорогостоящее соединение для ЛВС. Оптопроводники объединяются в ЛBC с помощью звездообразного соединения Оптоволоконный кабель

№ слайда 12

Описание слайда:

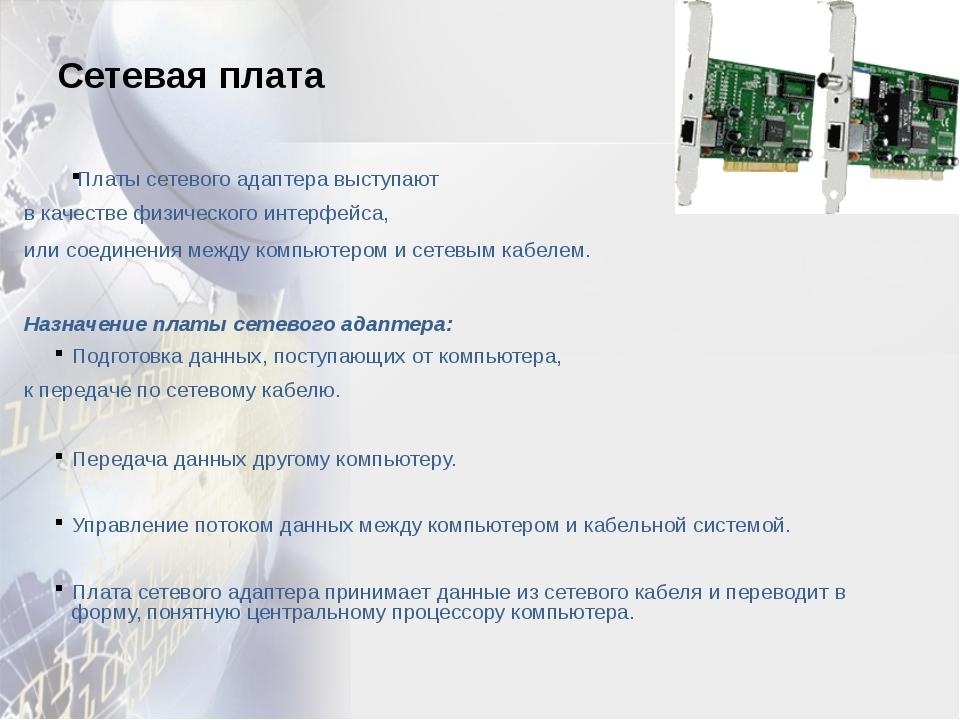

Платы сетевого адаптера выступают в качестве физического интерфейса, или соединения между компьютером и сетевым кабелем. Назначение платы сетевого адаптера: Подготовка данных, поступающих от компьютера, к передаче по сетевому кабелю. Передача данных другому компьютеру. Управление потоком данных между компьютером и кабельной системой. Плата сетевого адаптера принимает данные из сетевого кабеля и переводит в форму, понятную центральному процессору компьютера. Сетевая плата

№ слайда 13

Описание слайда:

При передаче по сетевому кабелю электрический сигнал постепенно ослабевает (затухает) и искажается до такой степени, что компьютер перестает его воспринимать. Репитер применяется для предотвращения искажения сигнала Репитер усиливает (восстанавливает) ослабленный сигнал и передает его дальше по кабелю. Применяются репитеры в сетях с топологией «шина». Repeater

№ слайда 14

Описание слайда:

В сетях соединение обеспечивают Хабы (концентраторы) – дублируют полученные данные на все порты. Свитчи (коммутирующие хабы, коммутаторы) – передают полученные данные только адресату.

№ слайда 15

Описание слайда:

Связи между сетями Мост (bridge) соединяет две локальные сети. Работает как свитч, но имеет свой процессор. мост Маршрутизатор (router) пересылает пакеты по специальным правилам – таблицам маршрутизации (из локальной сети в Интернет). Определение кратчайшего пути, обход поврежденных участков.

№ слайда 16

Описание слайда:

Связи между сетями Шлюз (gateway) – служит для соединения сетей с разными протоколами (сеть персональных компьютеров и аппаратура). шлюз промышленная сеть

№ слайда 17

Описание слайда:

Подробнее с темой «Аппаратные средства локальных сетей» можно познакомиться из данного видеоурока.

• Информатика

Описание:
