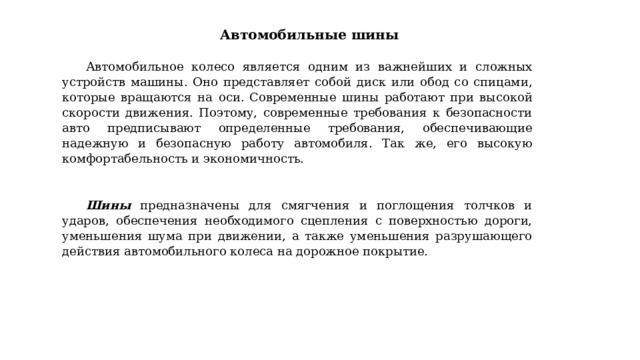

Автомобильное колесо является одним из важнейших и сложных устройств машины. Оно представляет собой диск или обод со спицами, которые вращаются на оси. Современные шины работают при высокой скорости движения. Поэтому, современные требования к безопасности авто предписывают определенные требования, обеспечивающие надежную и безопасную работу автомобиля. Так же, его высокую комфортабельность и экономичность.

Шины предназначены для смягчения и поглощения толчков и ударов, обеспечения необходимого сцепления с поверхностью дороги, уменьшения шума при движении, а также уменьшения разрушающего действия автомобильного колеса на дорожное покрытие.

Конструктивные элементы и основные размеры шин: D – наружный диаметр; H – высота профиля шины; B – ширина профиля шины; d – посадочный диаметр обода колеса (шины); 1 – каркас; 2 – брекер; 3 – протектор; 4 – боковина; 5 – борт; 6 – бортовая проволока; 7 – наполнительный шнур.

Каркас (1) - главный силовой элемент шины, который придает ей прочность и гибкость, а также определяет многие эксплуатационные свойства. Представляет собой несколько (обычно четыре) слоев обрезиненного корда: текстильного или сочетания текстильного со стальным.

Брекер (2) - подушечный слой (пояс), представляющий собой резинотканевую или металлокордную прослойку по всей окружности шины между каркасом и протектором.

Протектор (3) - "беговая" часть шины, непосредственно контактирующая с дорогой. Представляет собой толстый слой износостойкой резины, внутренняя часть которой - сплошная полоса, а наружная - рельефная, т.е. покрытая рисунком.

Боковина (4) - тонкий (1,5-3,0 мм) слой резины на боковых стенках шины. Совместно с каркасом осуществляет несущую функцию, защищает каркас от механических повреждений, проникновения влаги, а также служит для нанесения наружной маркировки шины.

Борт (5) - часть шины, предназначенная для фиксации ее на ободе колеса. Состоит из слоя корда, обернутого вокруг проволочного бортового кольца (6), и резинового наполнительного шнура (7). Борта препятствуют растягиванию шины и обеспечивают ее структурную жесткость при номинальном внутреннем давлении воздуха.

Автомобильные шины

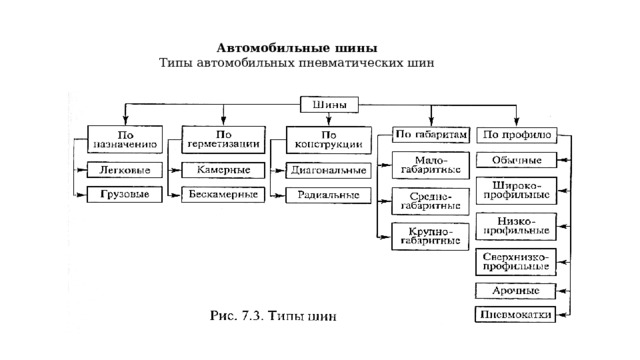

Типы автомобильных пневматических шин

Диагональные шины для легковых автомобилей уже не производят. Они нашли дальнейшее применение только на грузовой технике.

Обратите на разницу в конструкционных особенностях слоев каркаса.

Нить корда в радиальных шинах расположена от борта к борту, в поперечной плоскости. А в диагональных - перекрещивается. Такое расположение корда ухудшает работу шины в целом. В радиальных шинах число каркасных слоев намного меньше, чем в диагональных. Кроме того, они имеют мощный брекерный пояс, придающий шине необходимую жесткость.

Боковины радиальной шины также претерпели изменений. Как описано выше, они имеют определенный слой хорошей, качественной резины. Этот слой, прежде всего, необходим для предохранения шины от возможных повреждений в процессе эксплуатации. Бортовая часть этих шин работает в сложных условиях, поэтому бортовые кольца и борта более прочны и жестки соответственно.

Также ко всему прочему автомобильные шины делятса на камерные и бескамерные.

Камерные шины эксплуатируют вместе с воздушной камерой внутри колеса. Бескамерные обозначаются маркировкой TL (Tubeless).

В зависимости от типа, колеса имеют разную конструкцию. Они делятся:

Бескамерные . Шины удерживают воздух внутри и поддерживают герметичность соединений благодаря специальному слою резины на внутреннем кольце. Они сохраняют нормальное давление даже при проколе, позволяя эксплуатировать колесо еще несколько десятков километров. Бескамерные обозначаются маркировкой TL (Tubeless).

Камерные . Эти колеса состоят из покрышки и камеры. Они хорошо ведут себя на сложных дорогах, но в случае прокола быстро выпускают воздух. Такие шины можно починить и продолжить использование. Их обозначают аббревиатурой ТТ (Tube Type). Камера представляет собой замкнутую в кольцо резиновую трубку, заполненную воздухом. Накачивание камеры производится через закрепленный на ней вентиль с золотником, представляющий собой обратный клапан. Размеры камеры несколько меньше внутреннего периметра покрышки, поэтому в надутом виде камера растягивается и плотно прилегает к поверхностям покрышки и обода, что позволяет избежать образования складок и защемления при монтаже шины на обод.

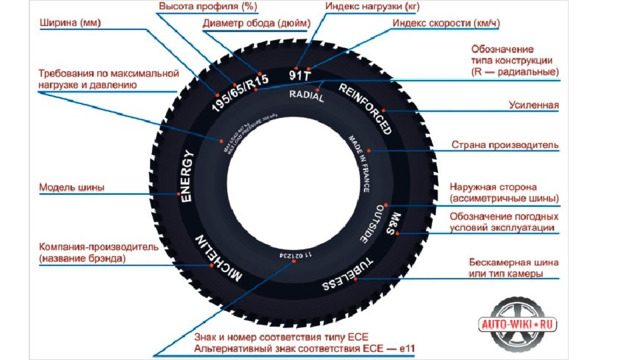

Основные размеры шин:

посадочный диаметр (d)  на обод колеса, обозначается в дюймах; ширина профиля (s)  смонтированной на обод и накачанной шины без нагрузки, обозначается в миллиметрах или дюймах. Этот размер должен соответствовать посадочной ширине обода;

серия (h)  — отношение высоты профиля к его ширине в процентах; наружный диаметр (D ) — диаметр смонтированной на обод и накачанной шины без нагрузки.

высота профиля (H)  — разница между наружным и посадочным диаметра­ми. В обозначении шин не приводится.
