Чертежный шрифт

Чертежный шрифт ГОСТ 2.304-81

• высота и ширина букв и цифр
• толщина линий обводки
• расстояние между буквами, словами и основаниями строк

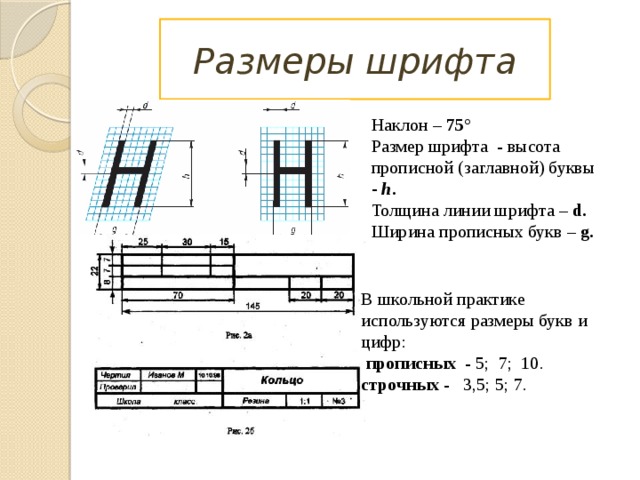

Размеры шрифта

Наклон – 75°

Размер шрифта - высота прописной (заглавной) буквы - h .

Толщина линии шрифта – d.

Ширина прописных букв – g.

В школьной практике используются размеры букв и цифр:

прописных - 5; 7; 10.

строчных - 3,5; 5; 7.

Параметры

№

Ширина прописных (заглавных)

1

букв и цифр – g

Размер h

Б, В, Д, И, Е, 4,

2

5

Ж, Ф, Ш, Щ

3

7

3

10

4

4

А, М, Ы, Х, Ю

4

6

6

4

5

Г, Е, З, С, 2,3,5,6,78,9

8

5

3

1

7

4

2

5

2

3

№

Ширина строчных букв – g

1

Размер h

2

3

з, с

а, б, в, г, д, е, и, к, л, н, о, п, р, у, х, ц, ч, ь, э, я

5

2

3

4

7

3

2,5

м, ы, ю, ъ

4

3,5

3

ж, т, ф, ш, щ

5

4

3,5

6

5

7

Параметры

Размер шрифта

Расстояние между буквами, цифрами и знаками - a

5

Расстояние между словами - e

7

1

Расстояние между основаниями строк - b

10

1,4

3

2

4,2

8,5

6

12

17

Правила написания чертежного шрифта:

  1. Все надписи на чертеже должны быть выполнены от руки.

2. Начертание букв выполняйте по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных — движением вниз и влево или вниз и вправо. Стрелка указывает направление движения рук.

3. Одинаковые элементы различных букв, цифр, знаков следует выполнять одним и тем же приемом, что способствует выработке автоматизма при их написании.

4.Выдерживайте заданный наклон шрифта с помощью направляющих штрихов.

5. Строго соблюдайте конструкцию каждой буквы и соотношение высоты и ширины буквы

6. Старайтесь выдерживать такое расстояние между буквами, чтобы зрительно оно казалось одинаковым.

7. Четкость, ясность и удобство чтения чертежа зависят от качества его выполнения и правильного выбора размеров шрифта.

8. Все надписи на чертеже должны быть аккуратными.

Подготовка к работе

Проверка полученных знаний

Вопрос

Ответ

Чертежный лист заданных по ГОСТ ЕСКД размеров с рамкой и основной надписью

Мягкость карандаша

Замкнутый контур на чертежном листе, ограничивающий рабочее поле чертежа

Высота шрифта

Специальная таблица в правом нижнем углу рамки, содержащая основные сведения об изображении

Формат А 4

М

Основная надпись

Размер шрифта

Шрифт

Графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей

Рамка
